أنا. نظرة عامة على المعدات
آلة تشكيل الرفارف هي خط إنتاج متخصص لتشكيل الرفارف الباردة مصمم لتصنيع الرفارف المعدنية للمركبات التجارية والشاحنات الثقيلة والمقطورات. تعتبر الرفارف مكونات وقائية أساسية يتم تركيبها أمام محاور العجلات؛ فهي تمنع الحطام —مثل الطين والماء والحجارة وشظايا الطوب— الذي يتم ركله أثناء التشغيل، وبالتالي حماية هيكل السيارة من التلف مع تعزيز جاذبيتها الجمالية أيضًا. على عكس الرفارف البلاستيكية المستخدمة على نطاق واسع في السوق، توفر الرفارف المعدنية أكثر من عشرة أضعاف صلابة وقوة البلاستيك؛ فهي مقاومة للكسر، ومقاومة للعوامل الجوية، وأنيقة المظهر، مع عمر خدمة لا يقل عن 5 إلى 8 سنوات.
تستخدم هذه المعدات عملية تشكيل مستمرة بالدرفلة الباردة جنبًا إلى جنب مع تقنية ثني القوس المباشر لتنفيذ تسلسل الإنتاج بأكمله —فك اللف، وثقب الشق الهيدروليكي، وتشكيل الأسطوانة، وثني القوس، والقطع— في تمريرة واحدة، مما يؤدي مباشرة إلى إنتاج مصدات معدنية نهائية. يتميز الخط بأكمله بالتحكم الآلي الكامل في PLC وشاشة HMI تعمل باللمس، مما يضمن سير عمل آلي مستمر بدءًا من فك اللف وحتى تفريغ المنتجات النهائية. إنه يستخدم هيكل ناقل حركة على شكل قوس من الحديد الزهر، مما يوفر صلابة عالية ودقة ومتانة. متوافقة مع الصفائح المعدنية المختلفة —بما في ذلك الفولاذ المدرفل على البارد والمدرفل على الساخن—، تتعامل الماكينة مع سمك 1.5–2 مم، وتعمل بسرعة تشكيل تبلغ 0–15 م/دقيقة، وتستخدم حوالي 20 محطة تشكيل. تتطلب هذه المعدات مشغلين 2–3 فقط، وهي ضرورية لمصنعي المركبات التجارية والشاحنات الثقيلة ومصدات المقطورات الذين يسعون إلى تحقيق إنتاج واسع النطاق وموحد وذكي.
لقد كان قطاع السيارات تاريخيًا سوقًا مهملاً لصناعة آلات تشكيل اللفائف. تم تصميم آلة تشكيل الرفارف هذه خصيصًا لهذا المجال، حيث تتيح ثني القوس بمرور واحد وتستوعب متطلبات تكوينات المركبات المختلفة —مثل النماذج ذات المحور الواحد والمحور المزدوج والمحور الثلاثي— مع نصف قطر انحناء أدنى يبلغ 600 مم. تعتبر الرفارف التي تنتجها هذه المعدات مناسبة لمجموعة واسعة من التطبيقات، بما في ذلك الشاحنات الثقيلة والمقطورات وشبه المقطورات وآلات البناء.
الثاني. المزايا الأساسية ونقاط البيع

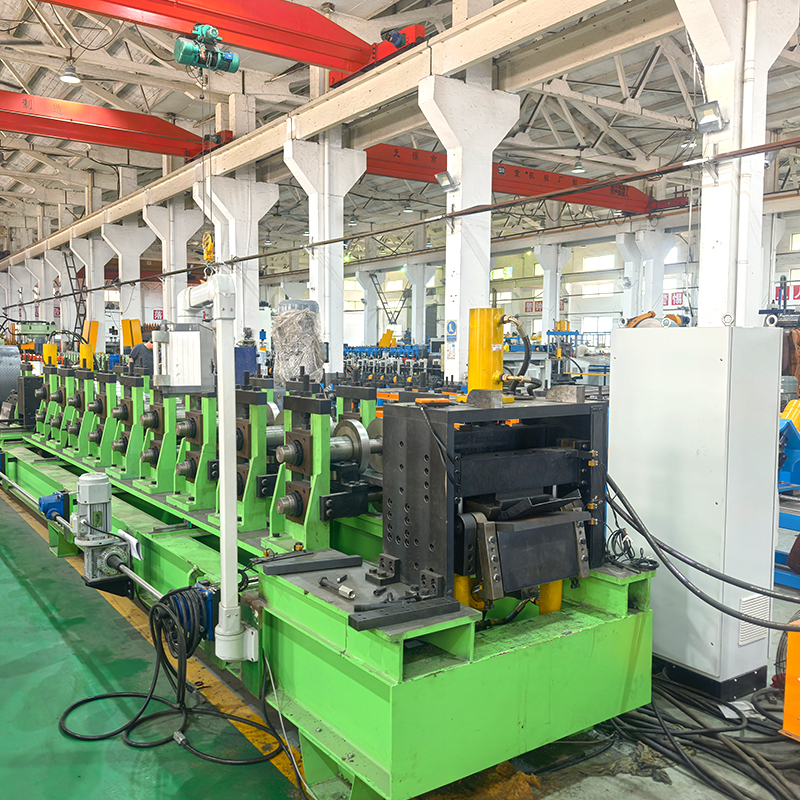

(1) محرك علبة التروس على شكل قوس من الحديد الزهر: صلابة عالية ودقة عالية وعمر خدمة طويل
تستخدم آلة التشكيل هيكل محرك علبة تروس على شكل قوس من الحديد الزهر؛ وهذه ميزة رئيسية تميزها عن المعدات التقليدية التي تستخدم محركات السلسلة أو محركات اللوحة الجانبية.
بالمقارنة مع محركات السلسلة، يوفر محرك علبة التروس فوائد كبيرة مثل التشغيل السلس والضوضاء المنخفضة والدقة العالية وعمر الخدمة الممتد. يخضع الإطار ذو القوس المصنوع من الحديد الزهر لمعالجة التلطيف، مما يوفر صلابة عالية ومقاومة ممتازة للتشوه، مما يضمن التشغيل المستقر وعالي الكثافة لفترات طويلة. يتم تشغيل الماكينة بواسطة محرك رئيسي بقدرة 15 كيلووات (مقترن بمخفض تروس مقوى من السلسلة K) يوفر طاقة وافرة وعزم دوران مرتفع، مما يضمن معالجة مستقرة وفعالة للصفائح المعدنية بسمك 1.5–2 مم عبر تسلسل التشكيل المكون من 20 مرحلة.

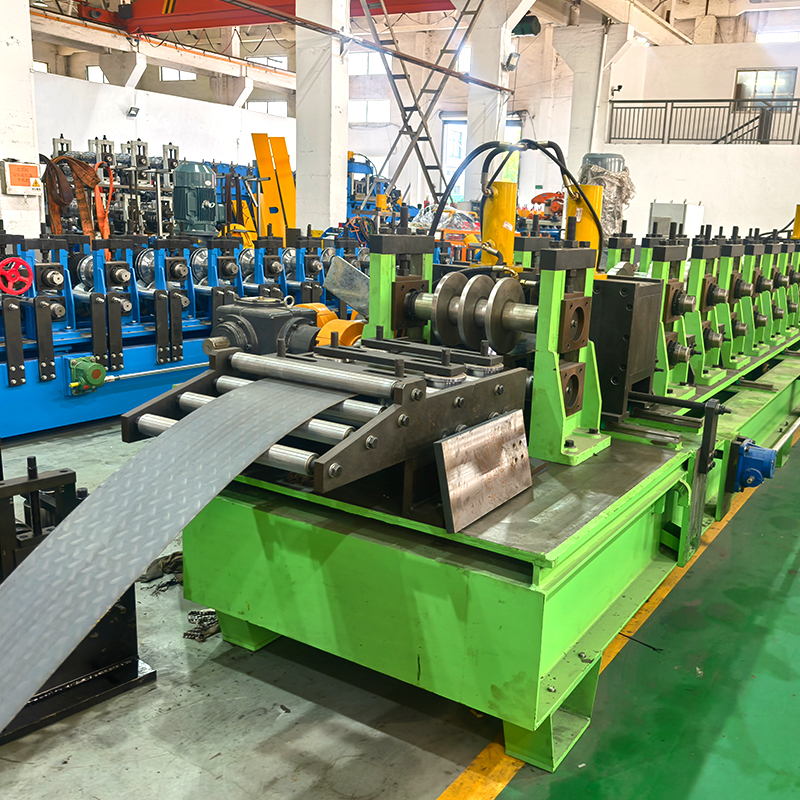

(2) تشكيل لفة دقيق على 20 مرحلة: أبعاد مقطعية دقيقة ومستقرة

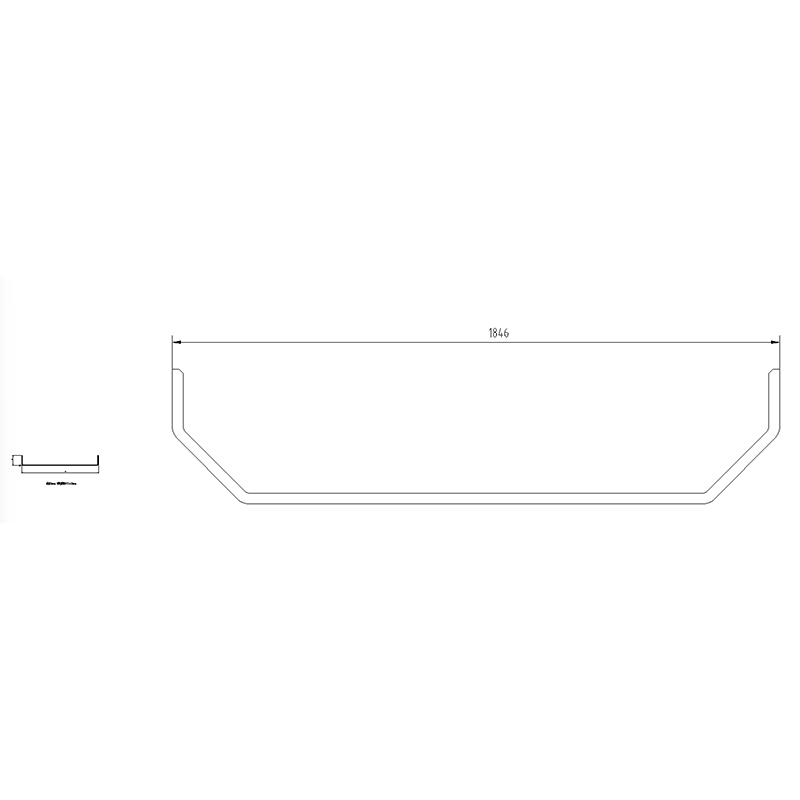

تستخدم العملية طريقة تشكيل الأسطوانة الباردة التدريجية متعددة المراحل (حوالي 20 مرحلة) لتشكيل الصفائح المعدنية تدريجيًا في المقطع العرضي القياسي لواقي الطين. تم تصميم التصميم المكون من 20 مرحلة علميًا لتقليل تركيز إجهاد المواد بشكل فعال، مما يضمن أبعادًا مقطعية مستقرة وانحناءً دقيقًا. تعتمد المعدات على التغذية المستمرة للملفات، مع قطع الأجزاء المشكلة إلى أطوال دقيقة بعد عملية التشكيل البارد. ويؤدي هذا إلى تشكيل تمريرة واحدة بأشكال موحدة وأطوال دقيقة واتساق ممتاز، مما ينتج عنه أجزاء نهائية جميلة من الناحية الجمالية وتمتلك قوة هيكلية عالية. سمك التدحرج: 1.5–2 مم، يغطي متطلبات السُمك السائدة لمصدات المركبات التجارية.
مواد الدرفلة: صفائح مدرفلة على البارد والساخن؛ قابلة للتكيف بدرجة كبيرة مع مختلف المواد.
مادة العمود: فولاذ 40Cr مع معالجة مطفأة ومخففة (HB 220–260)، مما يوفر خصائص ميكانيكية شاملة ممتازة.
قطر العمود: Φ80 مم؛ يستخدم محامل هاربين (HRB) لتحقيق قدرة تحمل عالية وتشغيل سلس.
معالجة عمود الأسطوانة: الخراطة باستخدام الحاسب الآلي والطحن الأسطواني لضمان دقة الأبعاد وتشطيب السطح.
مادة الأسطوانة: فولاذ Cr12 مع معالجة التبريد (HRC 58–62)، مما يوفر صلابة عالية ومقاومة ممتازة للتآكل وعمر خدمة طويل.
معالجة الأسطوانات: الخراطة باستخدام الحاسب الآلي لضمان التحكم الدقيق في الانحراف الدائري والانحراف الشعاعي.
أكمام الفاصل: لتقليل الانحراف في كل محطة عمود أسطواني، يتم استخدام أنابيب ذات جدران سميكة للفواصل؛ وهذا يضمن التفاوتات الهندسية ويزيد من مساحة التلامس مع الأسطوانات، بينما يتميز التجويف الداخلي بمساحة خالية تتناسب مع العمود.
(3) عملية ثقب الشقوق الهيدروليكية المتكاملة، وتشكيل اللفائف، وثني القوس —عمليات متعددة مكتملة على آلة واحدة.
تدمج المعدات عمليات متعددة —بما في ذلك ثقب الشق الهيدروليكي، وتشكيل اللفائف، وثني القوس، والقطع— في نظام واحد؛ وهذه هي الميزة الأساسية التي تميزها عن خطوط الإنتاج المجزأة التقليدية.
يتضمن إنتاج الرفارف التقليدية خطوات مستقلة متعددة مثل قص الصفائح وتقطيعها وثقبها وثنيها؛ هذه الأساليب لا تتطلب عمالة كثيفة ومعقدة فحسب، بل تشكل أيضًا مخاطر على السلامة. يدمج هذا الجهاز عمليات متعددة في خط إنتاج آلي واحد:
فك اللفائف: يتم تحميل اللفائف المعدنية على جهاز فك اللفائف لتغذية المواد بشكل مستقر.
التشكيل الهيدروليكي: يتم إكمال عملية التثقيب الدقيق لشقوق التثبيت وشقوق تحديد المواقع والميزات الأخرى قبل التشكيل.
التشكيل باللف: عملية ثني بارد تدريجية مكونة من 20 مرحلة تعمل على تشكيل الحاجز تدريجيًا إلى مقطعه العرضي القياسي.

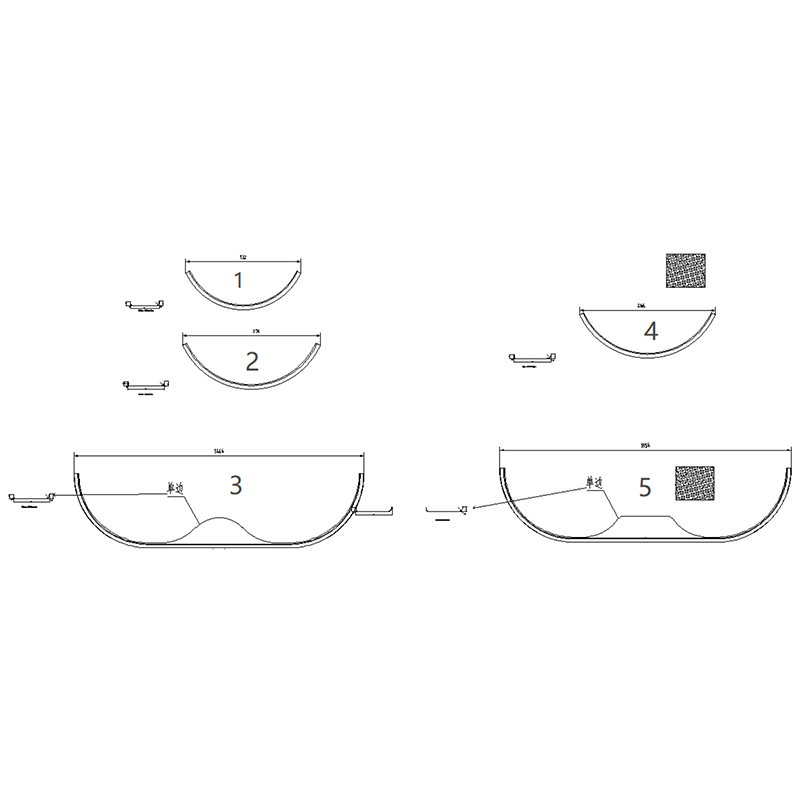

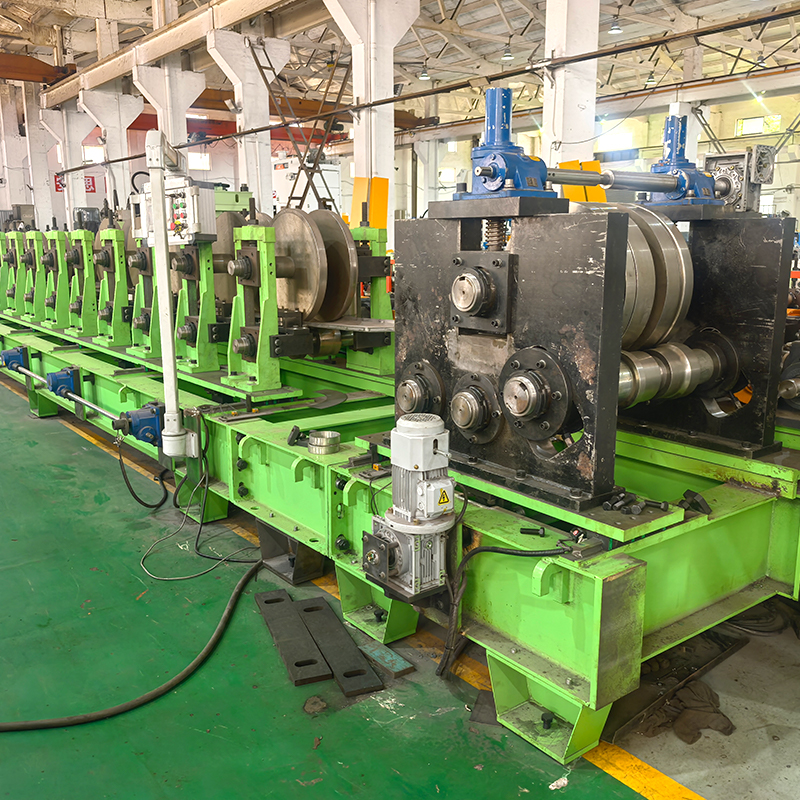

الانحناء القوسي: يشكل الانحناء القوسي المضمن انحناء الحاجز في خطوة واحدة، مما يلبي متطلبات أنواع المركبات المختلفة (محور واحد، محور مزدوج، محور ثلاثي، إلخ).
القطع: يضمن القطع ذو الطول الثابت دقة عالية وحواف نظيفة وناعمة.
ومن خلال دمج عمليات متعددة في آلة واحدة، يزيل النظام مخاطر السلامة وإصابات مكان العمل المرتبطة بالطرق التقليدية مثل القص والتقطيع والتثقيب والثني. فهو يوفر العمالة والنفقات الإدارية، ويقلل من خطوات المناولة المتوسطة، ويعزز كفاءة الإنتاج بمقدار 5 إلى 10 مرات مقارنة بالعمليات التقليدية.
(4) ثني القوس المضمن: تشكيل بخطوة واحدة دون تغييرات القالب
تتميز المعدات بنظام ثني القوس المضمن الذي يشكل انحناء الحاجز مباشرة بعد تشكيل اللفة. تتم عملية الانحناء بشكل آلي بالكامل، مما يوفر انحناءً دقيقًا ويمكن التحكم فيه. يتم تشكيل الحاجز في خطوة ثني واحدة دون الحاجة إلى تغيير القالب، مما يسمح بإنتاج أجزاء للمركبات ذات المحور الواحد والمزدوج والثلاثي. وهو يدعم أقطار انحناء صغيرة تصل إلى 600 ملم، مما يلبي متطلبات الانحناء للمصدات في مختلف طرازات المركبات.
لا حاجة لتغيير القالب: لا يتطلب التبديل بين تكوينات المحور تغيير قوالب الانحناء، مما يقلل بشكل كبير من وقت التغيير.
الانحناء الدقيق: يمكن التحكم في زاوية الانحناء، مما يضمن تطابقًا مثاليًا مع شكل العجلة.
كفاءة أعلى: يحدث ثني القوس وتشكيله في وقت واحد، مما لا يضيف أي وقت إضافي إلى دورة الإنتاج.
(5) إنتاج عالي الكفاءة وقدرة إنتاجية رائدة
يدمج الخط بأكمله سير عمل مؤتمت بالكامل يغطي فك اللفائف، والتشكيل، والتشكيل، وثني القوس، والقطع. يمكن تعديل سرعة خط التشكيل بشكل مستمر من 0 إلى 15 م/دقيقة، مع سرعة تشغيل قياسية تبلغ 8–14 م/دقيقة. يتطلب الإنتاج الآلي بالكامل مشغلين 2–3 فقط، مما يوفر زيادة في الكفاءة تتراوح من 5 إلى 10 أضعاف مقارنة بطرق المعالجة المجزأة التقليدية.
(6) التحكم الذكي، سهولة التشغيل
يتيح التحكم التلقائي الكامل في PLC باستخدام واجهة HMI التي تعمل باللمس الإدارة الرقمية للعملية بأكملها.
يمكن للمشغلين ضبط المعلمات مثل سرعة الإنتاج وطول القطع بلمسة واحدة.
يؤدي التشغيل البسيط إلى التخلص من الحاجة إلى إجراء حسابات يدوية فيما يتعلق بمسافة الثقوب وطول الملف الشخصي والأبعاد الأخرى.
خط الإنتاج مؤتمت بالكامل، ولا يتطلب أي تدخل يدوي.
تم تجهيز الجهاز بأنظمة مراقبة وتحذير من الأخطاء في الوقت الفعلي، ويقوم الجهاز تلقائيًا بإنذار وعرض سبب أي عطل.
(7) تشكيل عالي الدقة، جودة فائقة
دقة عالية: توفر دقة أبعاد فائقة ومظهرًا أكثر اتساقًا وجمالًا مقارنة بالملفات الشخصية المصنوعة عن طريق التثقيب والثني اليدوي.
يضمن التشكيل بمرور واحد أشكالًا منتظمة وأطوالًا دقيقة واتساقًا ممتازًا.
تتميز المكونات المشكلة بلمسة نهائية ممتازة وقوة هيكلية عالية.
تضمن أبعاد المنتج الموحدة والجودة المستقرة التثبيت الدقيق لواقيات الطين في الموقع.
(8) قوي، متين، مستقر، وموثوق
سرير الماكينة عبارة عن هيكل فولاذي ملحوم خضع لمعالجة التقسية للتخلص من الضغط الداخلي ومنع التشوه.
يتميز إطار التشكيل بهيكل من الحديد الزهر، مما يوفر قوة عالية وعمر خدمة طويل.
توفر بكرات التبريد Cr12 (HRC 58–62) صلابة عالية ومقاومة ممتازة للتآكل وعمر خدمة طويل.
توفر الأعمدة المطفأة والمخففة 40Cr (HB 220–260) خصائص ميكانيكية شاملة ممتازة.
تضمن محامل هاربين (HRB) التشغيل السلس وعمر الخدمة الطويل.
توفر مخفضات التروس المقواة من سلسلة K كفاءة نقل عالية وضوضاء منخفضة وعمر خدمة طويل.
محرك سيرفو عرضي بقدرة 1.5 كيلووات: يستخدم محرك سيرفو لتشغيل آلية عبور لولبية كروية دقيقة؛ يضمن الارتباط المتزامن ثنائي الجانب الحركة المتوازية للبكرات. يتم إدخال عرض قطعة العمل عبر شاشة اللمس، ويقوم النظام تلقائيًا بحساب المسافة بين الأسطوانات؛ وتقوم وظيفة الذاكرة بتخزين المعلمات للمواصفات الشائعة، مما يتيح إجراء تغييرات سريعة ودقيقة على المنتج.
ثالثا. المعايير الفنية
معلمة العنصر
المواد المطبقة: صفائح مدرفلة على البارد، صفائح مدرفلة على الساخن
سمك المادة: 1.5–2 مم
هيكل آلة التشكيل: إطار على شكل قوس من الحديد الزهر مع محرك علبة التروس
عدد محطات التشكيل: حوالي 20 محطة
مادة العمود: فولاذ 40Cr، مطفأ ومقسى (HB 220–260)
قطر العمود: Φ80 مم (محامل هاربين)
طريقة تصنيع العمود: الخراطة باستخدام الحاسب الآلي والطحن الأسطواني
قوة محرك آلة التشكيل: 15 كيلو وات (مخفض تروس مقوى من سلسلة K)
قوة محرك الحركة الجانبية: 1.5 كيلو وات (محرك سيرفو يقود برغي كروي دقيق)
سرعة خط التشكيل: 0–15 م/دقيقة
مادة الأسطوانة: فولاذ Cr12، مطفأ (HRC 58–62)
طريقة تصنيع الأسطوانات: الخراطة باستخدام الحاسب الآلي (ضمان التحكم في الانحراف الدائري والشعاعي)
أكمام الفاصل: مصنوعة من أنابيب ذات جدران سميكة (تضمن التفاوتات الهندسية)
نصف قطر انحناء القوس: الحد الأدنى 600 مم
أنواع المركبات المتوافقة: أحادية المحور، ثنائية المحور، وثلاثية المحور (لا يلزم تغيير القالب)
نظام التحكم: التحكم الآلي بالكامل PLC
المشغلون: 2–3 أشخاص
الرابع. عملية الإنتاج

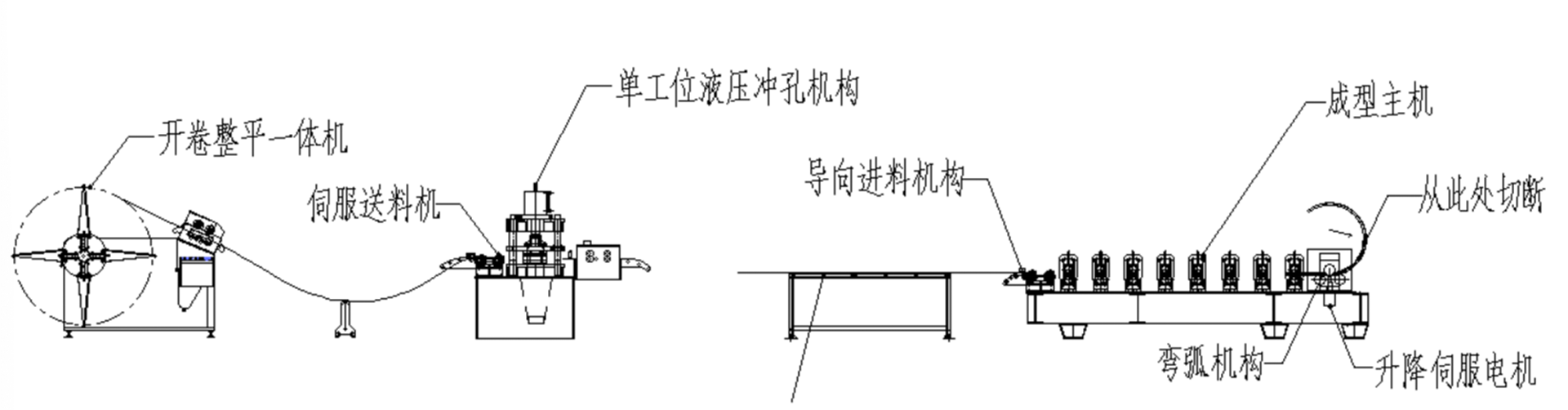

فك اللفائف → التشكيل الهيدروليكي → التشكيل بالدرفلة → الثني بالقوس الكهربائي → القطع
وصف العملية
فك اللفائف: قم بتحميل لفائف معدنية على جهاز فك اللفائف لتغذية المواد بشكل مستقر.
التثقيب الهيدروليكي: إجراء تثقيب هيدروليكي دقيق لتثقيب الشقوق في التركيب، وتحديد موضع الشقوق، وما إلى ذلك.
تشكيل الأسطوانة: تشكيل الأسطوانة الباردة التدريجي على 20 مرحلة باستخدام بكرات Cr12 المطفأة لتشكيل شكل الحاجز القياسي تدريجيًا.
ثني القوس: تشكيل قوس خطي؛ يتم تحقيق الانحناء في تمريرة واحدة بنصف قطر لا يقل عن 600 مم.
القطع: قطع بطول ثابت؛ يضمن دقة عالية وحواف نظيفة وناعمة.
الخامس. مجالات التطبيق
تُستخدم الرفارف المعدنية التي تنتجها معدات تشكيل الرفارف بالدرفلة الباردة للسيارات على نطاق واسع في القطاعات التالية:
الشاحنات الثقيلة ووحدات الجرارات: واقيات العجلات للشاحنات الثقيلة ووحدات الجرارات والجرارات شبه المقطورة —تتميز هذه الواقيات المعدنية بصلابة وقوة عالية، وتتحمل بشكل فعال الصدمات الناجمة عن حطام الطريق مثل الحجارة المتطايرة وشظايا الطوب.
المقطورات وشبه المقطورات: أنظمة الرفارف لأنواع مختلفة من المقطورات وشبه المقطورات والمقطورات الكاملة —متوافقة مع تكوينات المحور الواحد والمحور المزدوج والمحور الثلاثي دون الحاجة إلى تغيير القالب.
آلات البناء: واقيات العجلات للشاحنات القلابة، وشاحنات خلط الخرسانة، والرافعات، ومركبات البناء الأخرى— توفر واقيات العجلات المعدنية مقاومة ممتازة للعوامل الجوية، وتظل غير متأثرة بالظروف القاسية مثل البرد الشديد أو الحرارة.
الحافلات والسيارات: واقيات العجلات للحافلات الكبيرة وحافلات المدينة — تتميز واقيات العجلات المعدنية بمظهر أنيق وعمر خدمة طويل.
المركبات ذات الأغراض الخاصة: واقيات العجلات لشاحنات الإطفاء ومركبات الصرف الصحي والمركبات العسكرية والوحدات المتخصصة الأخرى—المواصفات المخصصة متاحة عند الطلب.
مركبات التصدير: مناسبة للأسواق الدولية—تتوافق المنتجات بشكل صارم مع المعيار الوطني GB/T 6726-2008، "الأبعاد والشكل والوزن والانحرافات المسموح بها للمقاطع الفولاذية المشكلة على البارد للسيارات".
السادس. توقعات السوق
بفضل التطور المستمر لصناعات السيارات والخدمات اللوجستية العالمية، يشهد سوق معدات تشكيل الرفارف الباردة للسيارات نموًا مطردًا.
اتجاه واضح نحو استبدال الرفارف البلاستيكية بأخرى معدنية: في الوقت الحالي، تهيمن الرفارف البلاستيكية على السوق المحلية؛ في حين أن المنتجات البلاستيكية توفر تصنيعًا بسيطًا —غالبًا ما يتطلب خطوة واحدة فقط من عملية القولبة بالحقن— إلا أنها تفتقر إلى المتانة. فهي لا تستطيع تحمل الصدمات الناجمة عن حطام الطرق (مثل الحجارة أو شظايا الطوب) بسرعات عالية، كما أنها لا تستطيع تحمل الظروف الجوية القاسية مثل البرد أو الحرارة الشديدة. في المقابل، توفر الرفارف المعدنية أكثر من عشرة أضعاف صلابة وقوة نظيراتها البلاستيكية. إنها مقاومة للكسر والتدهور المرتبط بالطقس، وتتميز بمظهر أكثر أناقة، وتوفر عمر خدمة لا يقل عن خمس إلى ثماني سنوات.
النمو المستمر في أسواق المركبات التجارية والمقطورات: مع توسع صناعة الخدمات اللوجستية العالمية وتقدم تطوير البنية التحتية، تستمر أحجام إنتاج ومبيعات الشاحنات الثقيلة والمقطورات وشبه المقطورات في الارتفاع، مما يؤدي إلى زيادة مستدامة في الطلب على الرفارف المعدنية.
المزايا الهامة لعملية التشكيل بالدرفلة الباردة: تتميز عملية التشكيل بالدرفلة الباردة بالاستخدام العالي للمواد، ودقة التشكيل الممتازة، وكفاءة الإنتاج العالية، والتكاليف المنخفضة. باستخدام التغذية المستمرة للملف، تتضمن العملية التشكيل متبوعًا بالقطع الدقيق حسب الطول؛ وهذا يضمن التشكيل بخطوة واحدة، والأشكال الموحدة، والأطوال الدقيقة، واتساق المنتج العالي. بالمقارنة مع طرق الختم التقليدية، فإن التشكيل بالدرفلة الباردة يعزز كفاءة الإنتاج بشكل كبير ويقلل تكاليف العمالة.
معايير ومواصفات الصناعة: تتوافق منتجات واقيات السيارات بشكل صارم مع المعيار الوطني GB/T 6726-2008، "الأبعاد والشكل والوزن والانحرافات المسموح بها للمقاطع الفولاذية المشكلة على البارد للسيارات"، والذي يحدد المتطلبات المتعلقة بالتصنيف والتسميات وأبعاد المقطع العرضي ومواصفات الطول والتفاوتات المسموح بها. كما أنها تلبي المعيار الوطني GB 7063-2011، "واقيات عجلات السيارات".
النمو في سوق معدات التشكيل بالدرفلة الباردة: تُستخدم معدات التشكيل بالدرفلة الباردة في المقام الأول لمعالجة الصفائح والمقاطع المعدنية ويتم تطبيقها على نطاق واسع في قطاعات مثل صناعة السيارات. مع التحول والتحديث وزيادة الأتمتة في قطاع التصنيع، تقدمت التكنولوجيا الكامنة وراء معدات التشكيل بالدرفلة الباردة بشكل مستمر، مما أدى إلى تحسينات كبيرة في الدقة والكفاءة والقدرات الذكية.
السابع. الخدمة والدعم
تصميم الحلول: نحن نقدم اختيارًا شخصيًا للمعدات وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع حسب الطلب: نحن ندعم التخصيص غير القياسي؛ يمكن تقديم الطلبات باستخدام الرسومات المقطعية أو العينات، مع الإشراف الكامل بدءًا من تصميم اللفة وحتى التصنيع الكامل للآلة.
التركيب والتشغيل: يوفر المهندسون التدريب على التركيب والتشغيل والتشغيل في الموقع لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: نحن نقدم استشارات فنية طويلة الأمد وتوريد قطع الغيار؛ ويحمل مهندسونا جميع التأشيرات اللازمة وهم متاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
التحسين المستمر: نحن نقدم خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
ثامناً. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة
محرك علبة التروس على شكل قوس من الحديد الزهر: صلابة عالية، ودقة عالية، وعمر خدمة طويل، وناقل حركة سلس وموثوق
تشكيل دقيق على 20 مرحلة: بكرات مطفأة من الكروم 12 (HRC 58-62)، وأعمدة معالجة حرارياً من الكروم 40 (Φ80 مم)، ومحامل هاربين
الانحناء المتكامل في الخط: يتم إجراء الانحناء والتشكيل بشكل متزامن؛ نصف قطر أدنى يبلغ 600 مم؛ لا يلزم إجراء أي تغييرات على القالب لتكوينات الجسر الفردي أو المزدوج أو الثلاثي
الشق الهيدروليكي + التشكيل + الانحناء + القطع: عمليات متعددة مكتملة على آلة واحدة؛ زيادة الكفاءة بمقدار 5–10 أضعاف
وظيفة الضبط الجانبي والذاكرة التي تعمل بمحرك سيرفو: براغي كروية دقيقة تعمل بمحرك سيرفو مع حركة متزامنة على الجانبين؛ حساب تباعد الأسطوانات تلقائيًا بناءً على عرض الإدخال؛ تخزين المعلمات للمواصفات الشائعة
تصنيع عالي الدقة: تشكيل بمرور واحد، شكل موحد، طول دقيق، واتساق ممتاز
التحكم الذكي: نظام PLC أوتوماتيكي بالكامل مع تشغيل شاشة تعمل باللمس؛ يمكن تشغيل الخط بأكمله بواسطة 2–3 أشخاص فقط
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال
شبكة الخدمة العالمية: مهندسون يحملون تأشيرات جاهزة للاستخدام وقدرات استجابة سريعة
