نظرة عامة على المعدات

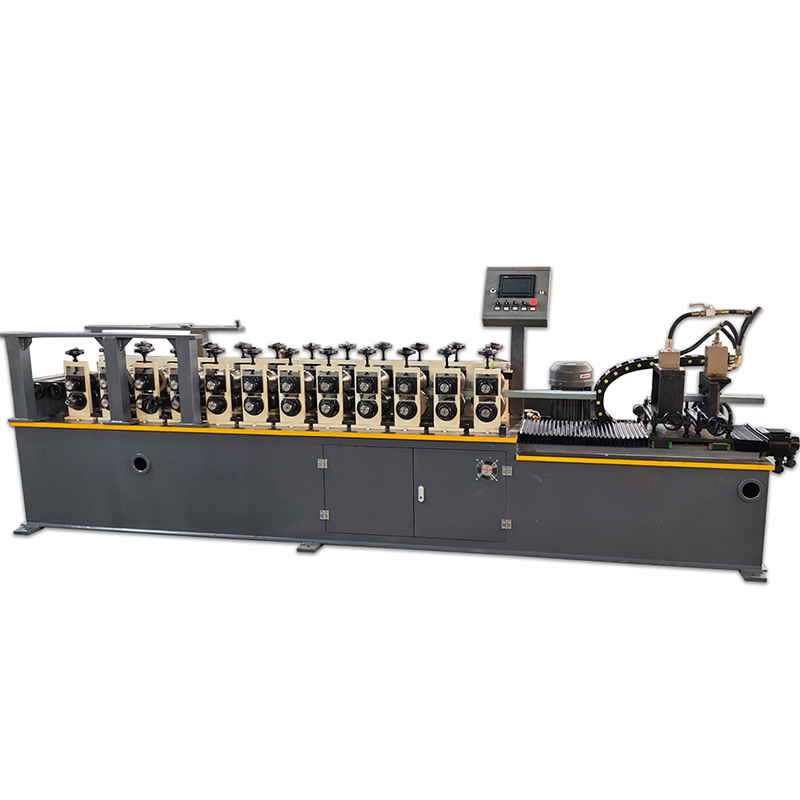

آلة تشكيل لفائف عوارض الفولاذ الخفيف على شكل قبعة هي آلة تشكيل متخصصة تعمل بالانحناء البارد لإنتاج عوارض الفولاذ الخفيف على شكل قبعة (عوارض قناة القبعة/عوارض قسم القبعة) لأنظمة جدران المباني وأنظمة الأسقف وهياكل المباني الجاهزة. العوارض الفولاذية الخفيفة على شكل قبعة عبارة عن مقاطع بناء ذات مقطع عرضي خاص مكونة من شرائح فولاذية مجلفنة بالغمس الساخن المستمر من خلال عملية تشكيل لفة الانحناء البارد متعددة التمريرات. تمت تسميتهم بهذا الاسم بسبب مقطعهم العرضي على شكل "قبعة".
تتمتع العوارض على شكل قبعة بلحظات عالية من القصور الذاتي واستقرار هيكلي جيد. بالمقارنة مع العوارض العادية على شكل حرف C وU، فإنها تظهر مقاومة أفضل للانحناء وقدرة أفضل على تحمل الأحمال تحت نفس سمك المادة. خصائصها الهيكلية تجعلها تستخدم على نطاق واسع في أنظمة تقوية جدران المباني، وأنظمة تحمل الأحمال في السقف، والجدران العازلة للصوت، والهياكل المساعدة للجدران الستارية، وأنظمة الدعم الداخلي للمباني الصناعية.
تقوم آلة العارضة الفولاذية الخفيفة على شكل قبعة بمعالجة لفائف الفولاذ المجلفن بشكل مستمر وتحويلها إلى منتجات عارضة قياسية على شكل قبعة من خلال عمليات مثل فك اللفائف الهيدروليكي، والتغذية الموجهة، والتسوية والتقويم، والتثقيب عبر الإنترنت، والتشكيل المستمر باللف، والقطع بطول ثابت، وجمع المواد تلقائيًا.
تستخدم المعدات عملية تشكيل الانحناء البارد التدريجي متعدد التمريرات. بناءً على الهيكل الخاص للمقطع العرضي على شكل غطاء، تم تصميم كل تمريرة من الأسطوانات بدقة لإكمال تشكيل النتوء المركزي، والانحناء الجانبي، وتشكيل الضلع المعزز، والتصحيح النهائي للأبعاد للشريط الفولاذي بشكل متسلسل.
بالمقارنة مع طرق الثني والختم التقليدية، يوفر تشكيل الثني البارد مزايا مثل استمرارية الإنتاج القوية، والاستخدام العالي للمواد، واتساق الأبعاد الجيد، وكفاءة الإنتاج العالية، وتلبية احتياجات الإنتاج الضخم لشركات مواد البناء.
تُعد آلة العارضة الفولاذية الخفيفة على شكل غطاء مناسبة لمعالجة شرائح الفولاذ المجلفن بسمك 0.5-2.0 مم ويمكنها إنتاج عوارض على شكل غطاء بارتفاعات وعرض وسمك جدار مختلف وفقًا لمتطلبات العملاء. تتميز المعدات بهيكل مستقر وأتمتة عالية وصيانة مريحة، مما يجعلها قطعة مهمة من المعدات لإنتاج مقاطع بناء عالية القوة.
المزايا الأساسية ونقاط البيع
تصميم قسم متخصص على شكل غطاء لقوة هيكلية أعلى
تم تطوير آلة العارضة الفولاذية الخفيفة على شكل غطاء بشكل احترافي لخصائص الهياكل على شكل غطاء. من خلال مجموعة أسطوانات مصممة بشكل عقلاني، فإنها تشكل قسمًا مستقرًا على شكل غطاء.
بالمقارنة مع المقاطع المفتوحة العادية، تتمتع الهياكل على شكل غطاء بصلابة انحناء أعلى وثبات مقطعي، مما يقلل بشكل فعال من التشوه تحت الحمل ويحسن سلامة هياكل البناء.
تتميز المنتجات المصنعة بواسطة هذه المعدات بما يلي:
أبعاد المقطع العرضي الدقيقة
صلابة هيكلية عالية
قدرة عالية على تحمل الأحمال
توافق التثبيت الجيد
مناسب لمشاريع البناء ذات متطلبات القوة العالية.
يضمن التشكيل الدقيق متعدد التمريرات استقرار الهياكل المعقدة
يشتمل قسم العارضة على شكل غطاء على منطقة تقوية علوية ومنطقتين جانبيتين للانحناء، مما يتطلب دقة عالية في عملية التشكيل.
تعتمد المعدات على تقنية التشكيل بالانحناء البارد التدريجي متعدد التمريرات، مما يسمح للمادة بإكمال ما يلي تدريجيًا:
تشكيل المنطقة المركزية مسبقًا
تشكيل الضلع المعزز العلوي
الانحناء الجانبي
تعديل إغلاق القسم
التشطيب النهائي والتصحيح
يعمل التصميم متعدد التمريرات على تقليل الضغط الداخلي في المادة بشكل فعال، ويقلل من الارتداد، ويضمن أبعادًا مستقرة للمنتج النهائي.
هيكل إطار عالي الصلابة، مناسب للإنتاج المستمر للألواح السميكة
تعتمد المعدات على تصميم هيكل إطار عالي القوة لتحسين القدرة الإجمالية على تحمل الأحمال.
وبالنظر إلى أن العوارض على شكل غطاء يتم إنتاجها عادة باستخدام شرائح فولاذية أكثر سمكًا، يتم تعزيز المكونات الرئيسية للمعدات لضمان الاستقرار أثناء التشغيل المستمر على المدى الطويل.
مزايا المعدات:
مقاومة قوية للتشوه
اهتزاز تشغيل منخفض
ضغط تشكيل مستقر
عمر طويل للمعدات
يلبي احتياجات الإنتاج الصناعي.
يضمن تصنيع اللفائف عالية الدقة جودة المنتج

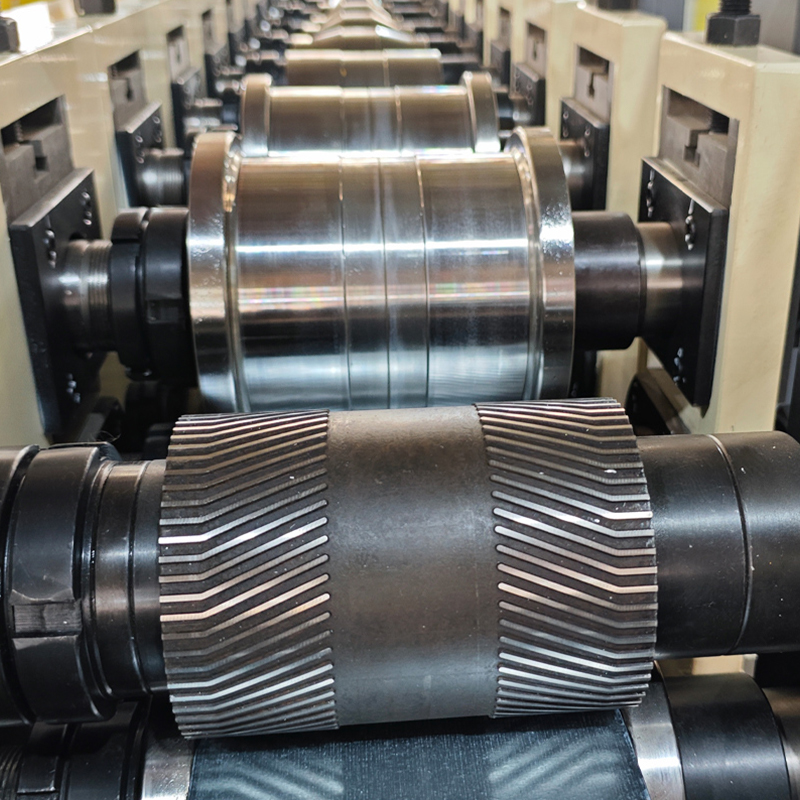

تُصنع بكرات التشكيل من فولاذ القالب عالي الجودة وتخضع للمعالجة الحرارية لتحسين الصلابة ومقاومة التآكل.
تضمن البكرات الدقيقة أن تكون العوارض ذات الشكل القمي تحتوي على:
ارتفاع علوي ثابت
أبعاد الحافة المستقرة
زوايا دقيقة
جودة سطح جيدة
يقلل من تكرار التعديل أثناء الإنتاج ويحسن كفاءة تشغيل المعدات.
يدعم إنتاج مواصفات متعددة للعوارض على شكل غطاء
يمكن تخصيص آلة العارضة الفولاذية الخفيفة على شكل غطاء وفقًا لمتطلبات منتج العميل.
قادرة على إنتاج:
عارضة قياسية من نوع الغطاء
عارضة معززة من نوع الغطاء
عارضة من نوع غطاء دعم الجدار
عارضة سقفية من نوع الغطاء الحامل للحمل
مواصفات خاصة لملفات تعريف المباني
تلبية احتياجات أنظمة البناء المختلفة والمشاريع الهندسية.
تعمل وظيفة التثقيب عبر الإنترنت على تحسين راحة البناء
يمكن تكوين المعدات بنظام تثقيب عبر الإنترنت لإكمال معالجة الثقوب تلقائيًا وفقًا لمتطلبات العملاء.
يتيح لك التثقيب عبر الإنترنت ما يلي:
التحكم الدقيق في تباعد الثقوب
المعالجة التلقائية المستمرة
تقليل التشغيل اليدوي
زيادة القيمة المضافة للمنتج
مناسب بشكل خاص للمباني الجاهزة وأنظمة البناء المعيارية.
التحكم الآلي يحسن كفاءة الإنتاج
يعتمد الجهاز على نظام التحكم الآلي PLC مع واجهة تشغيل بشاشة تعمل باللمس لتحقيق الإدارة الآلية لعملية الإنتاج بأكملها.
تتضمن وظائف النظام ما يلي:
ضبط سرعة الإنتاج
ضبط الطول تلقائيًا
مراقبة حالة المعدات
مطالبات إنذار الخطأ
إدارة بيانات الإنتاج
يؤدي التحكم الآلي إلى تقليل المتطلبات اليدوية وتحسين استقرار الإنتاج.
الإنتاج المرن يلبي الاحتياجات المخصصة
تدعم آلة العارضة الفولاذية الخفيفة من نوع الغطاء تصميمًا مخصصًا بناءً على رسومات المنتج المقدمة من العميل.
قابلة للتعديل لتلبية الاحتياجات المختلفة:
ارتفاع الملف الشخصي
عرض المنتج
سمك المادة
الهيكل المشكل
لتلبية معايير البناء الوطنية المختلفة ومتطلبات السوق.
عملية الإنتاج
فك اللفائف هيدروليكيًا → تغذية موجهة → تسوية وتصحيح → تثقيب إلكتروني → تشكيل لفائف على شكل قبعة → قطع بطول ثابت → استعادة تلقائية
فك اللفائف الهيدروليكي: يقوم جهاز فك اللفائف الهيدروليكي بتثبيت لفائف الصلب، وتضمن التغذية التلقائية إنتاجًا مستمرًا ومستقرًا.
التغذية الموجهة: تتحكم آلية التغذية الدقيقة في موضع الشريط الفولاذي، مما يضمن دخول المواد بدقة إلى منطقة التشكيل.
التسوية والتصحيح: يزيل تجعيد الشريط الفولاذي والضغط الداخلي، مما يحسن استقرار التشكيل.
التثقيب عبر الإنترنت: يكمل معالجة فتحات توصيل التثبيت وفقًا لمتطلبات العميل.

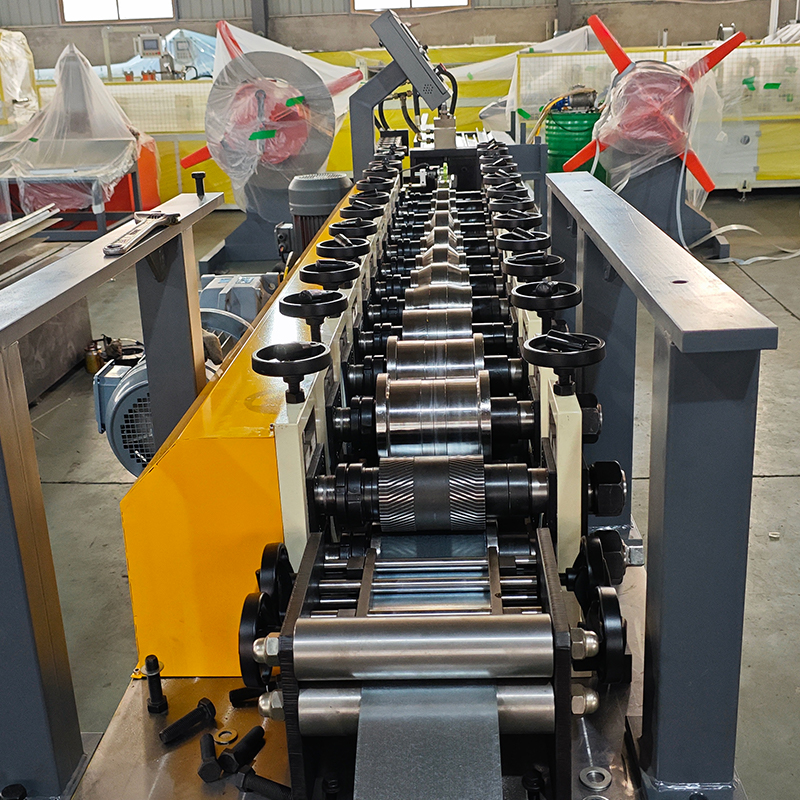

تشكيل الأسطوانة على شكل قبعة: يتم تشكيل هيكل المقطع العرضي على شكل قبعة تدريجيًا باستخدام مجموعات متعددة من الأسطوانات المتخصصة.

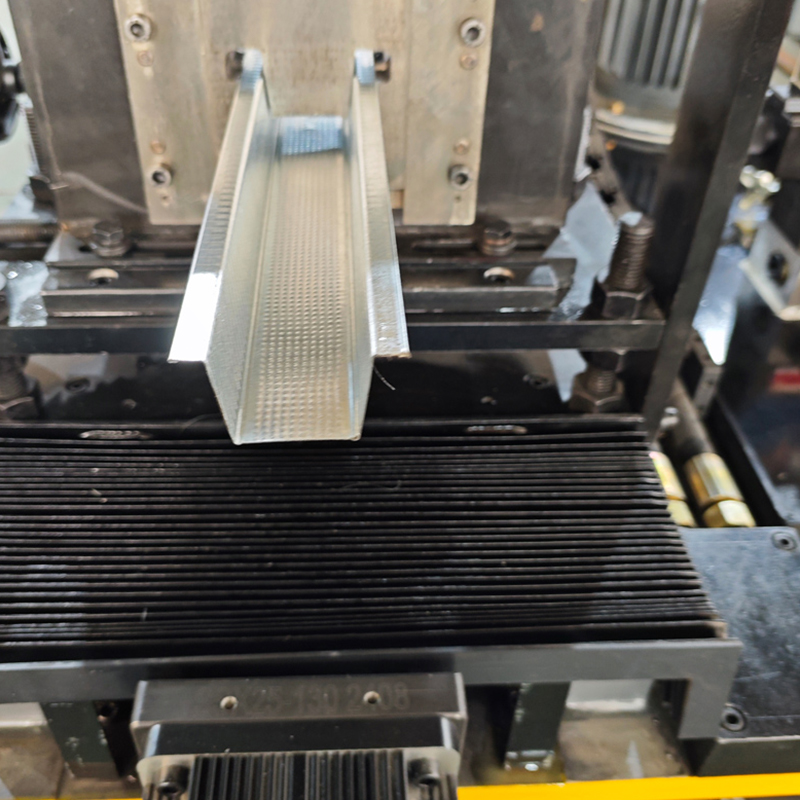

القطع بطول ثابت: يقوم بالقطع تلقائيًا إلى الطول المحدد، مما يحسن من تجانس المنتج.
الاسترداد التلقائي: يتم ترتيب المنتجات النهائية وجمعها تلقائيًا، مما يحسن كفاءة التعبئة والنقل.
مجالات التطبيق
تُستخدم المنتجات المصنعة بواسطة آلة العارضة الفولاذية الخفيفة من النوع ذي الغطاء على نطاق واسع في:
أنظمة البناء المصنوعة من الفولاذ الخفيف: تستخدم للجدران والأسقف وأنظمة التعزيز الهيكلي للمنازل المصنوعة من الفولاذ الخفيف.
المباني الجاهزة: تستخدم كنموذج هيكلي مهم للمباني المعيارية.
المنشآت الصناعية: تستخدم لدعم الجدران، والأقسام الداخلية، والهياكل المساعدة.
المباني التجارية: تستخدم لأنظمة الأسقف والجدران في المساحات التجارية الكبيرة.
الهياكل المساعدة للجدران الستارية: تستخدم لدعم الغلاف الخارجي للمبنى.
هندسة الجدران العازلة للصوت: تستخدم للجدران العازلة للصوت عالية الأداء وأنظمة جدران الحماية.
آفاق السوق
مع تحرك صناعة البناء العالمية نحو تخفيف الوزن والتصنيع، يستمر الطلب على مقاطع الفولاذ الخفيف عالية الأداء في النمو.
تجد العوارض الفولاذية الخفيفة على شكل خوذة، بقوتها الهيكلية العالية وثباتها الجيد، تطبيقات أوسع بشكل متزايد في المباني الفولاذية الخفيفة والمباني الجاهزة والمباني الصناعية.
لقد استخدمت الأسواق الأوروبية والأمريكية منذ فترة طويلة مقاطع الفولاذ الخفيفة كمواد هيكلية مساعدة للمباني. وفي الشرق الأوسط، ونتيجة للبنية الأساسية السريعة وتطوير المباني التجارية، يستمر الطلب على مقاطع الفولاذ الخفيف عالية القوة في الارتفاع.
وفي المستقبل، ستواصل صناعة البناء المطالبة بمعايير أعلى لكفاءة البناء، وأداء المواد، وحماية البيئة. ستصبح معدات إنتاج العارضة الفولاذية الخفيفة الآلية على شكل خوذة أداة مهمة لشركات مواد البناء لتعزيز قدرتها التنافسية.
دعم الخدمة
تصميم الحلول: نحن نقدم حلول إنتاج كاملة على شكل عارضة بناءً على مواصفات منتج العميل ومتطلبات الطاقة الإنتاجية ومجالات التطبيق.
تخصيص المعدات: نحن ندعم تطوير منتجات العارضة على شكل غطاء بأحجام وسمك ومقاطع عرضية خاصة مختلفة.
التركيب والتشغيل: نحن نقدم خدمات التركيب والتشغيل العالمية من قبل مهندسين محترفين ونقوم بتدريب مشغلي العملاء.
الدعم الفني: نحن نقدم خدمات صيانة المعدات على المدى الطويل، وتحسين عملية الإنتاج، وتوريد قطع الغيار.
ترقية القدرات: نحن نقدم حلول ترقية المعدات وتعديلها بناءً على احتياجات إنتاج العملاء.
لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في تصنيع معدات الثني البارد؛ التكنولوجيا الناضجة وعمليات الإنتاج المثالية.
قدرات البحث والتطوير المهنية في بناء المعدات الجانبية، والتي تغطي مجموعة متنوعة من منتجات العوارض الفولاذية الخفيفة.
تضمن تقنية معالجة اللفائف عالية الدقة تشكيلًا مستقرًا للمقاطع العرضية المعقدة.
يلبي التصميم الهيكلي المحسن للمعدات احتياجات الإنتاج المستمر لمقاطع الألواح السميكة.
يعمل نظام التحكم الذكي PLC على تحسين كفاءة الإنتاج ومستوى الأتمتة.
يدعم احتياجات تخصيص العملاء العالمية، ويوفر حلول إنتاج كاملة.
التصنيع المباشر من المصنع المصدر، مما يؤدي إلى تكاليف استثمار أكثر فائدة في المعدات.
نظام خدمة شامل في الخارج، يوفر التثبيت والتشغيل والدعم الفني طويل الأمد.
