آلة تشكيل لفائف صواني الكابلات من النوع المتداخل-Wuxi Yanwu Xinhui Technology Co., Ltd.

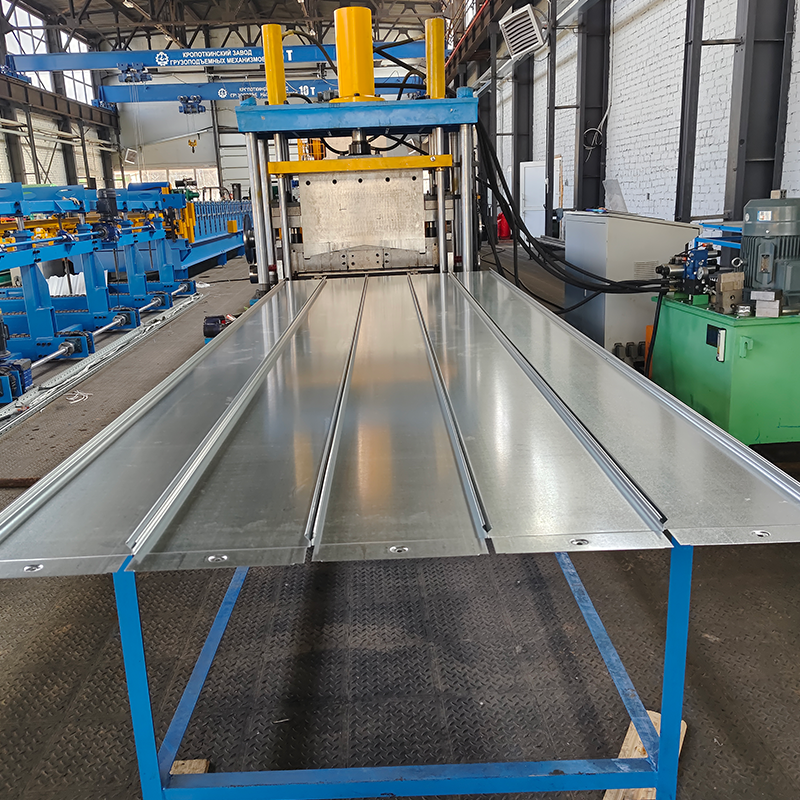

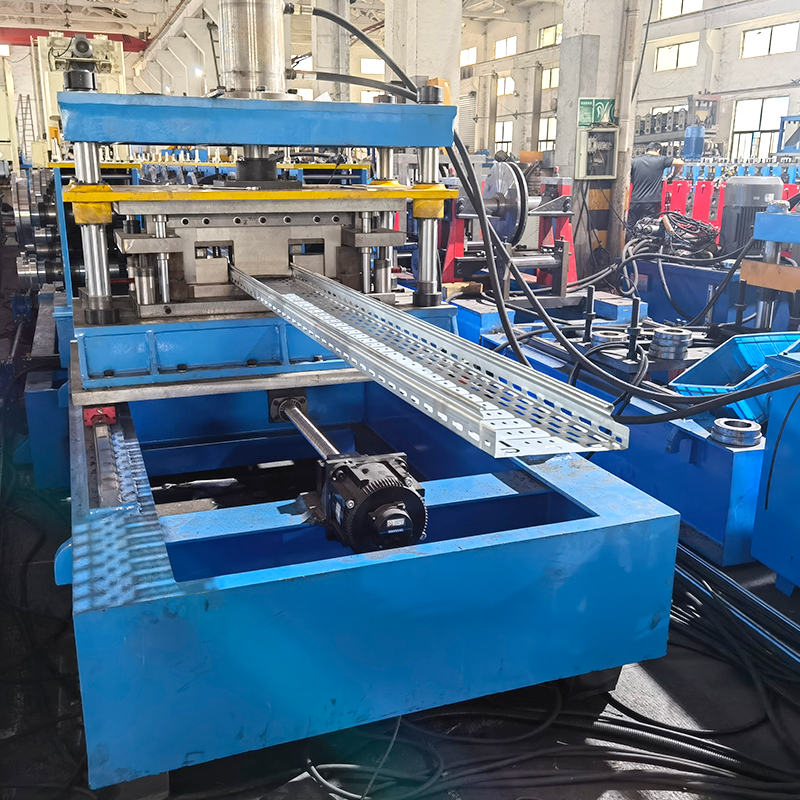

آلة تشكيل لفائف صواني الكابلات من النوع المتداخل

آلة تشكيل صينية الكابلات من النوع المتداخل هي معدات متخصصة مصممة لتصنيع صواني الكابلات التي تتميز بنهايات توصيل مطوية أو متوهجة. من خلال تصميم لفة متخصص، تشكل الماكينة واجهات اتصال دقيقة في نهايات الدرج، مما يتيح التجميع والتركيب السريع في الموقع. تعتبر هذه المعدات مناسبة لإنتاج حوامل الكابلات ذات الجودة الهندسية، حيث تعمل على تعزيز كفاءة البناء بشكل فعال وتقليل تكاليف التركيب.

آلة تشكيل صينية الكابلات من النوع المتداخل (نوع التوصيل المتوهج/المضفر) — تتميز بالتوهج أو التأرجح من طرف واحد للإدخال المباشر من طرف إلى طرف، مما يوفر العمالة والمواد.

تم إطلاق الجيل الجديد من آلة الثني البارد لصينية الكابلات ذات الفتحات بنجاح كبير.
10 Sep, 2026
تم إطلاق الجيل الجديد من آلة تشكيل ثني الكابلات الباردة ذات الفتحات رسميًا. وهو يستهدف مؤسسات تصنيع صواني الكابلات ويركز على متطلبات إنتاج الملفات الشخصية للبنية التحتية للطاقة ومراكز البيانات ومشاريع دعم الطاقة الجديدة. من خلال عملية الانحناء البارد المستمر المتكاملة، فإنه يعالج نقاط الألم الصناعية لعمليات الانحناء المنقسمة التقليدية، مثل ضعف الدقة وانخفاض الكفاءة وارتفاع تكاليف العمالة. فهو يزود مصنعي صواني الكابلات بحلول آلية ومستقرة للغاية لمعدات إنتاج الملفات الشخصية. مع البناء المستمر لأنظمة الطاقة الجديدة ومراكز البيانات ومشاريع التوزيع في المصانع والبلديات، فإن صواني الكابلات ذات الفتحات، كمكونات دعم وقائية للكابلات، لديها متطلبات أعلى لاتساق حجم الملف الشخصي وقوة التشكيل ودورة التسليم. غالبًا ما يتضمن وضع المعالجة التقليدي ثني الألواح بشكل فردي والتثقيب الثانوي، مع تدفقات عملية متعددة، والتي تكون عرضة لانحرافات الانحناء، وعدم محاذاة الثقوب، والوصلات غير المكتملة، مما يؤدي إلى فقدان كبير للمواد واعتماد كبير على العمال المهرة. تدمج آلة الثني البارد لصينية الكابلات من النوع ذي الفتحة هذه الفتح والتسوية والتثقيب عبر الإنترنت والضغط المستمر بالأسطوانة والثني البارد والقطع المؤازر ذو الطول الثابت وتكديس المواد. بعد إرسال الشريط الفولاذي المجلفن إلى خط الإنتاج، يتم تشكيله في صينية كابلات كاملة من النوع ذي الفتحة في خطوة واحدة، دون الحاجة إلى معالجة ثانوية. تستخدم المعدات بكرات درفلة دقيقة متعددة لتشكيل الانحناء البارد التدريجي، مع التحكم في خطأ حجم التشكيل في حدود ±0.5 مم، واستقامة جيدة لجسم الفتحة، وحواف انحناء منتظمة، وصلابة قوية للمنتج النهائي، وتضمن بشكل فعال دقة توصيل وتركيب صينية الكابلات اللاحقة. تم تجهيزه بنظام ذكي للتحكم باللمس PLC، مما يسمح بضبط المعلمات بسرعة، ويمكنه التبديل بسرعة بين مواصفات صينية الكابلات المختلفة، المناسبة لإنتاج صينية الكابلات ذات الفتحات ذات العرض والارتفاع المختلفين. فهو متعدد الأغراض في جهاز واحد. يعمل خط الإنتاج بشكل مستقر، ويتشكل بسرعة، ويقلل بشكل كبير من عدد العمال، ويقلل من الخسائر المادية، ويحسن القدرة الإنتاجية. تتوافق المعدات مع مختلف المواد الخام مثل الألواح المجلفنة والألواح الفولاذية الملونة، وتستخدم صواني الكابلات من النوع المشقوق المنتجة على نطاق واسع في مراكز البيانات وتوزيع المصانع والنقل بالسكك الحديدية والطاقة الكهروضوئية وطاقة الرياح وتشييد المباني وما إلى ذلك، مما يلبي متطلبات حماية الكابلات السلكية القوية والضعيفة. تعتمد المعدات على تصميم هيكل معياري، وهي ملائمة للصيانة، وتدعم الترقيات الوظيفية المخصصة، ويمكن توصيلها بخطوط إنتاج الأتمتة الحالية. واستنادًا إلى قدرات البحث والتصنيع الناضجة للمعدات، يمكنه تزويد العملاء بتصحيح أخطاء المعدات والتدريب الفني وخدمات التشغيل والصيانة المتكاملة بعد البيع، مما يساعد مؤسسات تصنيع صواني الكابلات على تحقيق ترقيات الأتمتة وخفض التكاليف وزيادة الكفاءة وتمكين التطوير عالي الجودة للبنية التحتية للطاقة المحلية والأجنبية التي تدعم الصناعات.
اقرأ المزيد
آلة تشكيل زاوية الفولاذ على شكل حرف L: تعمل تقنية التشكيل بالانحناء البارد على تمكين البنية التحتية الجديدة للديكور المعماري.
02 Sep, 2026
تحديد موقع المنتج والوظيفة الأساسيةآلة تشكيل مقاطع الفولاذ بزاوية الحافة L هي معدات تشكيل الانحناء البارد المصممة خصيصًا لتصنيع مقاطع الفولاذ ذات المقطع العرضي على شكل حرف L. تُستخدم المقاطع على شكل حرف L، باعتبارها مكونًا مهمًا لنظام المقاطع الفولاذية، بشكل أساسي لتوصيل السقف والجدران وتعزيز زوايا الجدران الفاصلة. في التطبيقات العملية، يمكن لهذا المنتج حل مشاكل مثل تشوه حواف وزوايا مادة الصفائح والفجوات القبيحة بشكل فعال، وبالتالي تعزيز التأثير الزخرفي العام. يتم تصنيف مقاطع الفولاذ حسب الشكل المقطعي إلى مواصفات مختلفة مثل النوع V، والنوع C، والنوع T، والنوع L، والنوع U. ومن بينها، تلعب المقاطع من النوع L، بسبب بنيتها الفريدة ذات الزاوية القائمة، دورًا لا يمكن الاستغناء عنه في عمليات البناء التفصيلية مثل تشطيب الحواف وإغلاق الزوايا. الميزات التقنية ومزايا الأداءتعتمد آلة تشكيل زاوية الفولاذ الحديثة على شكل حرف L على عملية التشكيل بالانحناء البارد. يتم ثني الشريط الفولاذي المجلفن وتشويهه بشكل مستمر من خلال مجموعة من الأسطح الجانبية المتغيرة تدريجيًا أثناء العملية في درجة حرارة الغرفة، مما يشكل في النهاية مقطعًا عرضيًا دقيقًا على شكل حرف L. يتمتع مسار العملية هذا بمزايا كبيرة مثل معدل استخدام المواد العالي وكفاءة الإنتاج السريعة واتساق المنتج الجيد. فيما يتعلق بالتحكم الآلي، حقق خط إنتاج الملف الشخصي المتقدم من النوع L عمليات أتمتة كاملة للعمليات. يتضمن تكوين خط الإنتاج النموذجي ما يلي: آلة فك وتسوية أوتوماتيكية اثنين في واحد، ونظام درفلة تتبع سيرفو أوتوماتيكي بالكامل، ومعدات تشكيل عالية الدقة وعالية السرعة، ونظام قص تتبع سيرفو أوتوماتيكي بالكامل، ووحدات أساسية مثل إطار الدعم. من خلال نظام التحكم بالكمبيوتر لتتبع الدرفلة والقص، يمكن للمعدات إكمال عمليات التثقيب والقطع في وقت واحد أثناء عملية التشكيل، لتحل بشكل فعال محل عملية التثقيب التقليدية بعد التشكيل، مما يوفر العمالة ويضمن اتساق المنتج. من حيث دقة التشكيل، يمكن للبكرات المصنوعة من فولاذ القالب عالي القوة مثل Cr12MoV، بعد المعالجة الحرارية الفراغية، أن تصل إلى صلابة HRC58-62، مما يضمن التشغيل المستقر على المدى الطويل. بالاشتراك مع نظام التغذية الذي يعمل بالمحرك المؤازر، يمكن التحكم في دقة التغذية في حدود ±0.5 مم، مما يلبي المتطلبات الصارمة للديكور المعماري لدقة حجم المقاطع. اتجاه الترقية الذكيةفي الوقت الحالي، تعمل آلة تشكيل الفولاذ بزاوية الحافة L على تسريع تطورها نحو الذكاء والمرونة. تم تجهيز نظام التحكم PLC بواجهة شاشة تعمل باللمس سهلة الاستخدام، وتدعم التشغيل متعدد اللغات ووظائف تخزين الصيغ. يمكن للمشغلين استدعاء معلمات الإنتاج لمواصفات مختلفة للمنتجات بسرعة لتحقيق تغيير سريع في النموذج. ومن الجدير بالذكر أن دمج تقنية القطع بالليزر مع آلة التشكيل أصبح اتجاهًا صناعيًا جديدًا. بالمقارنة مع القص الميكانيكي التقليدي، يتمتع القطع بالليزر بمزايا مثل حواف القطع الناعمة والخالية من الشعر، وعدم ملامسة القوالب، وانخفاض الضوضاء. يمكن التحكم في عرض حافة القطع في حدود 0.1-0.3 ملم. لا يعمل هذا الاختراق التكنولوجي على تحسين دقة المنتج فحسب، بل يتيح أيضًا إنتاجًا اقتصاديًا مخصصًا على دفعات صغيرة ومتعددة الأصناف، مما يوفر حلاً جديدًا لمعالجة المكونات غير المنتظمة في المباني الجاهزة. آفاق السوق وفرص الصناعةمن ديناميكيات الاستثمار في صناعة معدات مقاطع الفولاذ، يظل سوق معدات مقاطع الفولاذ نشطًا. على سبيل المثال، تمتلك شركة قوانغدونغ كوان تان جينغ غونغ للتكنولوجيا المحدودة مشروعًا جديدًا باستثمار إجمالي قدره 150 مليون يوان، ويعمل بشكل أساسي في إنتاج خطوط إنتاج آلات تشكيل الفولاذ العالمية الأوتوماتيكية بالكامل وآلات تشكيل الفولاذ التقليدية. ومن المتوقع أن ينتج المشروع بعد اكتماله 300 آلة تقليدية لتصنيع مقاطع الفولاذ سنويًا. يعكس حجم الاستثمار هذا الطلب المستمر على معدات المقاطع الفولاذية في السوق. يشير تحليل الصناعة إلى أنه مع تعميق مفاهيم المباني الجاهزة والبناء الأخضر، فإن مقاطع الفولاذ، باعتبارها نوعًا جديدًا من مواد البناء خفيفة الوزن وعالية القوة ومقاومة للحريق وسهلة التركيب، ستستمر مجالات تطبيقها في التوسع. من الفنادق والمطارات ومراكز التسوق إلى المباني المكتبية وتجديد المباني القديمة، يلعب نظام المقاطع الفولاذية دورًا متزايد الأهمية في سيناريوهات البناء المختلفة. بالنسبة لآلة تشكيل الفولاذ بزاوية الحافة L، فإن التوسع المستمر في سوق التطبيقات اللاحقة من شأنه أن يدفع بشكل مباشر نمو الطلب على المعدات. ستحتل المعدات المتقدمة ذات الدقة العالية والكفاءة العالية والذكاء ميزة تنافسية في هذه الجولة من التطوير الصناعي.
اقرأ المزيد
يعمل الابتكار التكنولوجي على دفع عجلة التطوير الصناعي وتعزيز تطوير خفة وزن السيارات.
28 Aug, 2026
تؤدي الترقيات التقنية إلى تطوير الصناعة.خضعت آلة تشكيل الانحناء البارد الحديثة لمقاطع السيارات لترقية شاملة من تقنية الدفع الهيدروليكي التقليدية إلى تقنية الدفع المؤازر. لا تعمل معدات التشكيل التي تعمل بمحرك سيرفو على تحسين دقة تحديد المواقع فحسب، بل تعمل أيضًا على تقليل استهلاك الطاقة ومستويات الضوضاء بشكل كبير، مع انخفاض تكاليف الصيانة بشكل حاد. من حيث دقة التشكيل، يمكن أن تصل دقة تحديد موضع التكرار المحوري للمعدات المتقدمة إلى -0.01 مم، وتصل دقة تحديد موضع العجلة العلوية إلى 0.02 مم، مما يمكن أن يلبي متطلبات التسامح الأبعادي الصارمة للمكونات الهيكلية للسيارات. تعد قدرة الانحناء بنصف القطر إنجازًا تكنولوجيًا كبيرًا في آلات تشكيل الانحناء البارد الحالية لمقاطع السيارات. من خلال نظام تحديد المواقع رباعي المحاور ونظام التحكم في المحرك ذي التردد المتغير ذو الحلقة المغلقة بالبرغي الكروي، يمكن للمعدات تحقيق تشكيل أشكال غير منتظمة لمرة واحدة مثل الشكل البيضاوي والشكل الإهليلجي، مما يقلل التشوه أثناء عملية التشكيل إلى أقصى حد. يتيح هذا الاختراق التكنولوجي تحقيق إنتاج فعال للمكونات الهيكلية المعقدة مثل إطارات نوافذ السيارات وعوارض تقوية الجسم. إن الذكاء والأتمتة متكاملان بشكل عميق.على خلفية الصناعة 4.0، تعمل آلات تشكيل الانحناء البارد لملفات تعريف السيارات على تسريع تطورها نحو الذكاء. تم تجهيز نظام التحكم PLC بواجهة شاشة تعمل باللمس سهلة الاستخدام، ويدعم التشغيل متعدد اللغات، ويمكنه تخزين صيغ منتجات متعددة، ويتيح التبديل السريع للمواصفات المختلفة للملفات الشخصية. يقلل نظام تخزين المعلمات الذكي بشكل كبير من وقت التغيير، ويمكن لبعض المعدات المتقدمة إكمال تغيير القالب في 30 دقيقة، مع زيادة الكفاءة بنسبة 70% مقارنة بالمعدات التقليدية. أصبحت عمليات أتمتة العمليات الكاملة هي المعيار الصناعي. من التغذية والتوجيه والتشكيل إلى اللحام والقطع والتعبئة والتغليف، يمكن لخط الإنتاج بأكمله أن يعمل دون تدخل بشري، مع وجود 1-2 شخص فقط في الخدمة لكل خط إنتاج. يؤدي دمج نظام التكديس التلقائي إلى تقليل التدخل اليدوي بشكل أكبر، مما يضمن التكديس الأنيق والدوران الفعال لمنتجات الملف الشخصي النهائي. اختراقات مستمرة في قدرات معالجة المواد خفيفة الوزنفي مواجهة الطلب المتزايد على مواد الفولاذ وسبائك الألومنيوم عالية القوة في صناعة السيارات، فإن القدرة التقنية على التكيف لمعدات تشكيل الانحناء البارد تتحسن باستمرار. يمكن للمعدات الحديثة التعامل مع مواد مثل الفولاذ المقوى والفولاذ المجلفن بسماكة تتراوح بين 0.3-5.0 ملم. تستخدم الأسطوانات فولاذ القالب Cr12MoV بعد المعالجة الحرارية الفراغية، بصلابة HRC58-62، مما يضمن عدم حدوث تشقق أثناء تشكيل الفولاذ عالي القوة. ولمعالجة نقطة الألم في الصناعة المتمثلة في تشكيل الفولاذ عالي القوة المعرض للارتداد والتشقق، قام مصنعو المعدات بتحسين تصميم منحنى الأسطوانة واعتمدوا تقنية الضغط التدريجي متعدد التمريرات لحل هذه المشكلة الفنية بشكل فعال. يمكن التحكم في تسامح حجم القسم بشكل ثابت في حدود ±0.2 مم، ودقة موضع الفتحة جيدة حتى ±0.1 مم، ويمكن أن يصل معدل تأهيل المنتج إلى أكثر من 99.5%. آفاق السوق واسعة.وفقًا لأبحاث الصناعة، يشهد سوق آلات تشكيل الانحناء البارد فترة نمو سريعة. في مجال تصنيع السيارات، ومع النمو الهائل لصناعة المركبات التي تعمل بالطاقة الجديدة، زاد الطلب على إنتاج المكونات الهيكلية الأساسية مثل صواني البطاريات وعوارض تقوية الجسم بشكل كبير. لا يزال التطبيق الواسع النطاق للمواد خفيفة الوزن والزيادة في هياكل مكونات الأنابيب المعقدة يدفع الطلب على معدات تشكيل الانحناء البارد المتقدمة. ويشير المطلعون على الصناعة إلى أنه في المستقبل، سوف تتطور تقنية تشكيل الانحناء البارد نحو الربط متعدد المحاور والتصنيع المرن. إن تنفيذ تقنيات الذكاء الاصطناعي والرؤية الآلية سيمنح المعدات القدرة على إجراء فحص الجودة عبر الإنترنت، وسيتم تطبيق تقنية التوأم الرقمي لتشكيل محاكاة العملية، مما يقلل بشكل أكبر من تكاليف التجربة والخطأ ويسرع سرعة تطوير المنتجات الجديدة. سيكتسب مصنعو المعدات الذين لديهم القدرة على تقديم حلول مخصصة ميزة تنافسية في هذه الجولة من التطوير الصناعي.
اقرأ المزيد

غرض	المعلمة
قطر العمود	Φ80 مم (تحويل CNC متبوعًا بالطحن فائق الدقة)
مادة المغزل	40Cr عالي الجودة، مطفأ ومقسى (HB 220–260)
قوة محرك آلة التشكيل	2 x 15 كيلو واط؛ مخفض تروس سلسلة K
محرك العبور	2 x 0.75 كيلو واط + 1 x 2.2 كيلو واط
سرعة خط التشكيل	2–10 م/دقيقة؛ طول القطع > 3 م
عدد محطات التشكيل	صينية الكابلات: 24 محطة؛ غطاء صينية الكابلات: 12 محطة (نظام الرفع العلوي)
مادة الأسطوانة	Cr12MoV (سطح مطلي بالكروم الصلب ومُصنّع بتقنية CNC)
مجموعات الأسطوانة	مجموعتان (وحدات تشكيل سريعة التغيير لنطاقات سمك مختلفة)
المعالجة الحرارية الأسطوانية	الإخماد (HRC 58–62)
حارس السلامة	غلاف واقٍ مثبت على جانب القيادة
