أنا. نظرة عامة على المعدات
آلة تشكيل إطار الباب هي خط إنتاج متخصص لتشكيل الأسطوانة الباردة مصمم لتصنيع مقاطع إطار الباب الفولاذية. يعمل إطار الباب —الذي يتكون من العتبات الجانبية والرأس العلوي— كدعم هيكلي أساسي للباب؛ تحدد دقة مقطعه العرضي وسلامته الهيكلية بشكل مباشر جودة التركيب وأداء الختم وعمر خدمة الباب. باستخدام عملية تشكيل الأسطوانة الباردة المستمرة، تقوم المعدات بتحويل الملفات المعدنية إلى مقاطع إطار الباب النهائية في سير عمل واحد متكامل يتضمن فك اللف والتسوية، والتغذية المؤازرة والتثقيب الهيدروليكي، والدخول الموجه، وتشكيل الأسطوانة، والتثقيب الهيدروليكي الإضافي، والقطع الهيدروليكي، والتفريغ.
يتميز الخط بأكمله بالتحكم التلقائي الكامل في PLC وشاشة HMI تعمل باللمس، مما يتيح التشغيل الآلي المستمر بدءًا من فك اللف وحتى تفريغ المنتجات النهائية. تستخدم الماكينة هيكل محرك سلسلة على شكل لوحة حائط، مما يضمن صلابة عالية ودقة ومتانة. وهو متوافق مع مختلف مواد الصفائح المعدنية، مثل الفولاذ المجلفن والفولاذ منخفض الكربون (على سبيل المثال، Q235)، بسمك مادة يبلغ 1.2 ملم. تتراوح سرعة خط التشكيل من 0 إلى 15 م/دقيقة (باستثناء أوقات التثقيب والقطع)، وتتضمن العملية ما يقرب من 26 محطة تشكيل (مع مجموعات أدوات قابلة للتبديل لمواصفات مختلفة). تتطلب هذه المعدات مشغلًا واحدًا فقط، وهي أحد الأصول الأساسية لمؤسسات تصنيع الأبواب التي تهدف إلى تحقيق إنتاج واسع النطاق وموحد وذكي.

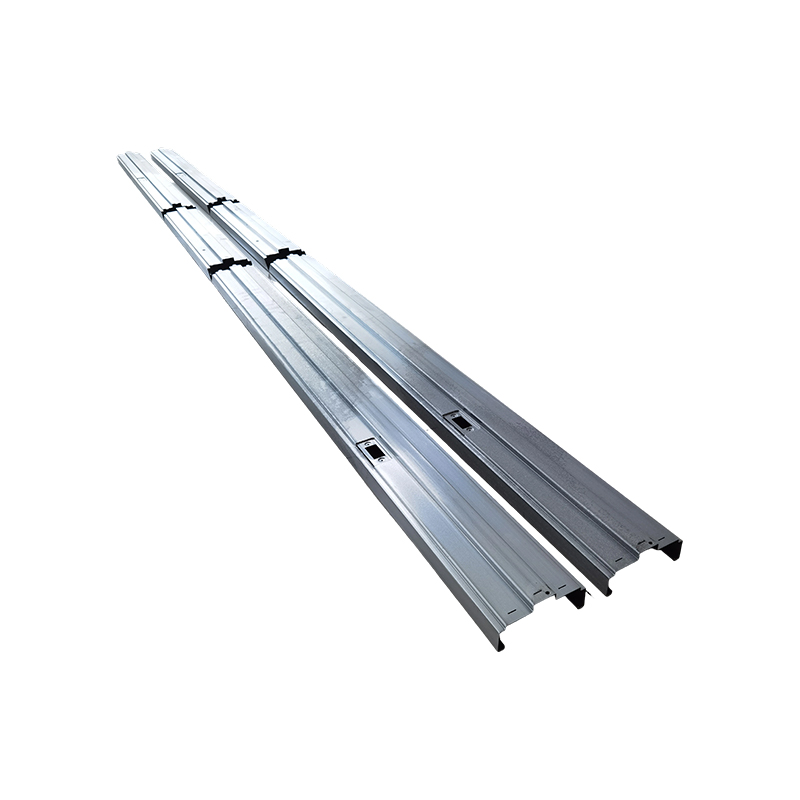

تتوافق مقاطع إطار الباب التي تنتجها هذه المعدات بشكل صارم مع معيار الصناعة JG/T 152-2003، "مقاطع إطار الباب السكني متعددة الوظائف المصنوعة من الفولاذ"، والتي تغطي المقاطع المصنعة من صفائح أو شرائح فولاذية مدرفلة على البارد من خلال عملية التشكيل بالدرفلة على البارد.
الثاني. المزايا الأساسية ونقاط البيع
1. محرك سلسلة على شكل لوحة لتشغيل سلس وموثوق
تستخدم آلة التشكيل هيكل محرك سلسلة على شكل لوحة، مما يضمن النقل السلس والضوضاء المنخفضة والدقة العالية. يوفر الإطار ذو النمط اللوحي صلابة عالية ومقاومة ممتازة للتشوه، مما يضمن تشغيلًا مستقرًا وعالي الكثافة لفترات طويلة. تعمل الآلة بمحرك بقدرة 11 كيلووات، وتوفر طاقة وافرة لضمان معالجة مستقرة وفعالة للصفائح المعدنية بسمك 1.2 مم عبر 26 محطة تشكيل.

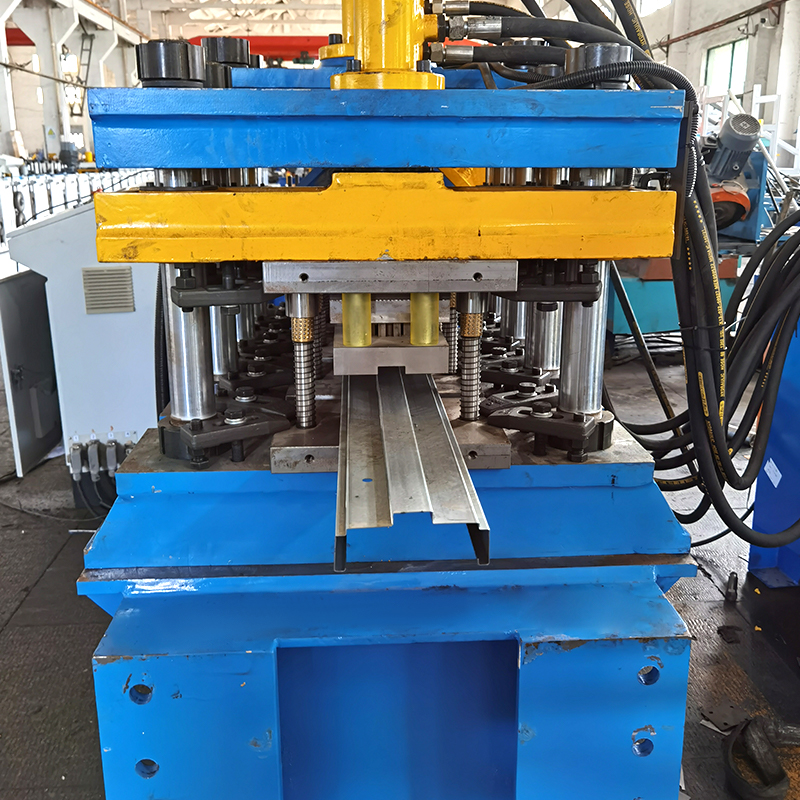

2. تشكيل لفة دقيق بـ 26 محطة للحصول على أبعاد مقطعية دقيقة ومستقرة
ويستخدم عملية تشكيل الأسطوانة الباردة التدريجية متعددة المراحل (مع مجموعات أدوات قابلة للتبديل لمواصفات مختلفة) لتشكيل الصفائح المعدنية تدريجيًا في شكل إطار الباب القياسي. تم تصميم التصميم المكون من 26 محطة علميًا لتقليل تركيز إجهاد المواد، مما يضمن أبعادًا مقطعية متسقة وزوايا دقيقة.
مادة العمود: فولاذ 40Cr مع معالجة مطفأة ومخففة (HB220-260)، مما يوفر خصائص ميكانيكية شاملة ممتازة.
قطر العمود: أعمدة تشكيل ذات قطر كبير (Φ70 مم) ذات قدرة عالية على تحمل الأحمال.
معالجة العمود: الخراطة باستخدام الحاسب الآلي متبوعة بالطحن الأسطواني الدقيق لضمان دقة الأبعاد وتشطيب السطح.
أدوات اللف: مجموعة واحدة.
مادة اللفة: فولاذ GCr15 مع معالجة التبريد (HRC58-60)، مما يوفر صلابة عالية ومقاومة ممتازة للتآكل.
معالجة الأسطوانة: الخراطة باستخدام الحاسب الآلي لضمان التحكم الدقيق في الانحراف الشعاعي والمحوري.
الفواصل: لتقليل الانحراف في كل محطة، يتم تصنيع الفواصل من أنابيب ذات جدران سميكة لضمان التفاوتات الهندسية الضيقة وتعظيم مساحة التلامس مع الأسطوانات؛ يتميز التجويف الداخلي بمساحة خالية تتناسب مع عمود التشكيل.
3. رأس تقويم على الطراز التركي يضمن استقامة المنتج
تم تجهيز المعدات برأس تقويم على الطراز التركي لتقويم مقاطع إطار الباب المشكلة بشكل خطي. يؤدي هذا إلى التخلص بشكل فعال من الانحناء الطولي والتشوه الالتوائي الناتج أثناء عملية التشكيل، مما يضمن استقامة الملف الشخصي. يضمن الاستقامة المناسبة الإغلاق الفعال والتشغيل السلس أثناء التثبيت اللاحق لورقة الباب.
4. نظام تثقيب هيدروليكي مزدوج للتثقيب متعدد الثقوب في تمريرة واحدة
تتميز المعدات بمرحلتين للتثقيب الهيدروليكي —التثقيب بالتغذية المؤازرة بعد فك اللف والتسوية، والتثقيب الهيدروليكي بعد تشكيل اللفة— مما يتيح التثقيب الدقيق لميزات مختلفة مثل فتحات التثبيت وفتحات القفل وفتحات المفصلات على مقاطع إطار الباب. يستخدم نظام التثقيب هيكل إطار مكون من أربعة أعمدة، مما يوفر صلابة عالية ودقة توجيه فائقة. قوالب التثقيب مصنوعة من الفولاذ Cr12 وتخضع للتبريد لتحقيق صلابة HRC 58–62، مما يضمن عمر خدمة طويل ودقة متسقة. يضمن تصميم التثقيب المزدوج هذا تحديد موضع الفتحة بدقة وأشكال الفتحة الموحدة، مما يضمن بشكل فعال سهولة التركيب والدقة أثناء تجميع إطار الباب في الموقع.
5. فك وتسوية متكاملان لمعالجة مسبقة دقيقة وموثوقة للمواد
يستخدم النظام تصميمًا متكاملًا لفك وتسوية الملفات، ويجمع بشكل مضغوط بين هاتين العمليتين. تعمل وحدة التسوية على التخلص بشكل فعال من الضغوط الداخلية في مادة الصفائح مقاس 1.2 مم، مما يضمن دخول الشريط الفولاذي إلى مراحل التثقيب والتشكيل اللاحقة في حالة مسطحة ودقيقة.
6. حماية على جانب القيادة من أجل السلامة والموثوقية
يتم تركيب واقيات واقية على جانب القيادة للمعدات، وتحيط بالكامل بالأجزاء المتحركة مثل السلاسل ومكونات ناقل الحركة. ويؤدي هذا بشكل فعال إلى منع الاتصال العرضي من قبل المشغلين، مما يضمن الإنتاج الآمن. بالإضافة إلى ذلك، فإن الواقيات مقاومة للغبار والزيت، مما يحمي مكونات ناقل الحركة من الملوثات الخارجية ويطيل عمر خدمة المعدات.
7. التحكم الآلي الكامل في PLC للإنتاج الذكي
يتميز النظام بالتحكم التلقائي الكامل في PLC وشاشة HMI تعمل باللمس، مما يتيح الإدارة الرقمية للعملية بأكملها. يمكن للمشغلين ضبط المعلمات —مثل سرعة الإنتاج وطول القطع وكمية الإنتاج— بلمسة واحدة. يمكن برمجة مهام إنتاج متعددة مسبقًا للتشغيل الآلي. تم تجهيز الجهاز بأنظمة المراقبة والتحذير من الأخطاء في الوقت الفعلي، ويقوم تلقائيًا بتشغيل الإنذارات وعرض سبب أي عطل. يمكن للمشغلين أن يصبحوا ماهرين بما يكفي للعمل بشكل مستقل بعد 1–2 يوم فقط من التدريب، مما يقلل بشكل كبير من متطلبات المهارات. 8. قوية ومتينة ومستقرة وموثوقة
يتميز إطار التشكيل بهيكل على شكل بوابة، مما يوفر صلابة عالية ومقاومة ممتازة للتشوه.
تضمن بكرات GCr15 المطفأة (HRC 58–60) صلابة عالية ومقاومة فائقة للتآكل وعمر خدمة طويل.
توفر الأعمدة المطفأة والمخففة 40Cr (HB 220–260) خصائص ميكانيكية شاملة ممتازة.
تتم معالجتها عن طريق الخراطة باستخدام الحاسب الآلي والطحن الأسطواني الدقيق لضمان دقة عالية فيما يتعلق بالانحراف الدائري والشعاعي.
تستخدم المكونات الكهربائية الرئيسية علامات تجارية مشهورة مثل Delta/Schneider PLCs ومنتجات Schneider الكهربائية.
معدل فشل منخفض وعمر خدمة طويل.
ثالثا. المعايير الفنية
معلمة العنصر
المواد القابلة للتطبيق: الصفائح المجلفنة، الفولاذ منخفض الكربون (على سبيل المثال، Q235)، إلخ.
سمك المادة: 1.2 ملم
هيكل آلة التشكيل: نوع الإطار المقوس مع محرك سلسلة
عدد محطات التشكيل: حوالي 26 محطة (تم تغيير مجموعات الأدوات وفقًا لمواصفات مختلفة)
مادة العمود: فولاذ 40Cr، مطفأ ومقسى (HB 220–260)
قطر العمود: Φ70 مم
طريقة تصنيع العمود: الخراطة باستخدام الحاسب الآلي متبوعة بالطحن الأسطواني الدقيق
قوة محرك آلة التشكيل: 11 كيلو وات
سرعة خط التشكيل: 0–15 م/دقيقة (باستثناء التثقيب والقطع)
أدوات اللف: مجموعة واحدة
مادة الأسطوانة: فولاذ GCr15، مطفأ (HRC 58–60)
طريقة تشغيل الأسطوانات: الخراطة باستخدام الحاسوب؛ تضمن الدقة فيما يتعلق بالانحراف الدائري والانحراف الشعاعي
أكمام الفاصل: مصنوعة من أنابيب ذات جدران سميكة؛ تضمن التفاوتات الهندسية والموضعية
آلية التقويم: رأس تقويم على الطراز التركي
واقيات السلامة: غطاء واقٍ مثبت على جانب القيادة
نظام التحكم: التحكم الآلي بالكامل PLC
المشغلون 1 شخص
الرابع. عملية الإنتاج

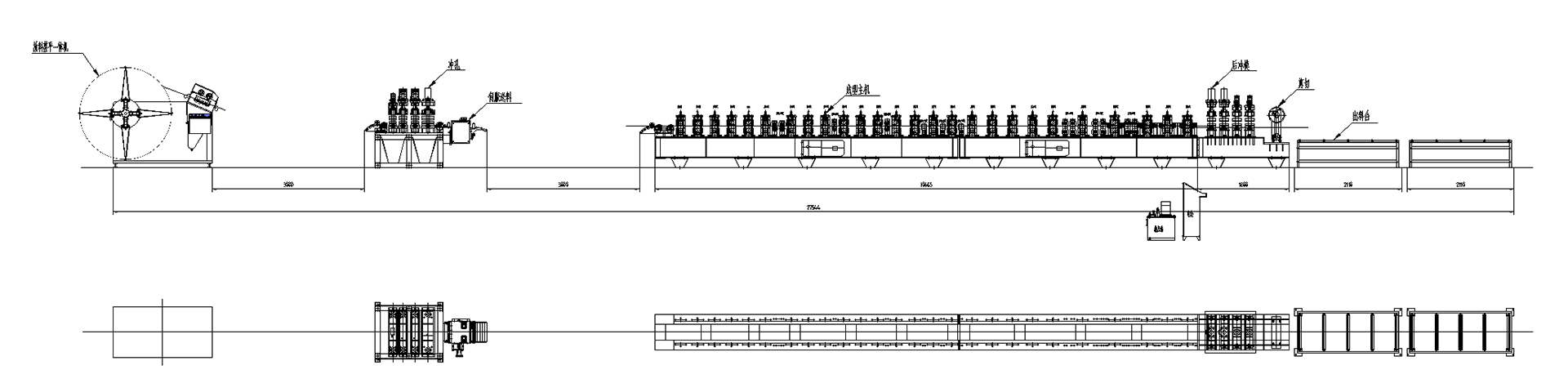

فك وتسوية اللفائف → التغذية المؤازرة والتثقيب الهيدروليكي → التغذية الموجهة → تشكيل اللفائف → التثقيب الهيدروليكي → القص الهيدروليكي → التفريغ
وصف خطوة العملية
فك وتسوية الملفات: يقوم جهاز فك اللفائف بتثبيت الملف المعدني؛ ويقوم جهاز التسوية بإجراء تسوية دقيقة للتخلص من الإجهاد الداخلي.
التغذية المؤازرة والتثقيب الهيدروليكي: يضمن نظام المؤازرة تحديد المواقع بدقة من أجل التثقيب الدقيق لثقوب التثبيت وفتحات القفل وما إلى ذلك.
التغذية الموجهة: تضمن أدلة الأسطوانة الجانبية دخول المادة إلى وحدة التشكيل الرئيسية في الموضع الصحيح.
تشكيل الأسطوانة: تشكيل الأسطوانة الباردة التدريجي على 26 مرحلة باستخدام بكرات GCr15 المطفأة لتشكيل شكل إطار الباب القياسي تدريجيًا.
التثقيب الهيدروليكي: تثقيب هيدروليكي ثانوي لإكمال الثقوب الإضافية، مثل ثقوب المفصلات.
القص الهيدروليكي: قطع هيدروليكي بطول ثابت باستخدام شفرات Cr12 المطفأة؛ يضمن دقة عالية وقطعًا نظيفة وسلسة.
التفريغ: إخراج المنتجات النهائية؛ التفريغ المنظم.
الخامس. مجالات التطبيق
تُستخدم مقاطع إطار الباب التي تنتجها معدات التشكيل بالدرفلة الباردة على نطاق واسع في المجالات التالية:
الأبواب الأمنية والمخصصة للحريق: إنتاج آلي بالكامل لإطارات الأبواب الأمنية والمخصصة للحريق؛ يعد الإطار مكونًا هيكليًا أساسيًا، وتحدد دقة مقطعه العرضي مقاومة الباب للصدمات وأداء الختم.
المباني السكنية والمدنية: إطارات أبواب المكاتب ومحلات البيع بالتجزئة والمساكن الخاصة والفنادق والهياكل المماثلة.
المباني الصناعية والتجارية: أنظمة إطارات الأبواب للمنشآت الصناعية والمجمعات التجارية والمستشفيات والمدارس وغيرها من المرافق.
أبواب الفولاذ المقاوم للصدأ وأبواب المباني الجاهزة: إنتاج مخصص لإطارات الأبواب لأبواب الفولاذ المقاوم للصدأ والهياكل الجاهزة.
مكونات ملف تعريف إطار الباب: إنتاج مجموعة كاملة من الملفات التعريفية، بما في ذلك إطارات جانب القفل، وإطارات جانب المفصلة، والإطارات العلوية، والإطارات السفلية.
إطارات الأبواب المركبة: إنتاج مقاطع متطابقة مثل الإطارات الجانبية والإطارات السفلية للأبواب المركبة.
السادس. توقعات السوق
بفضل التطور المستمر لصناعة البناء والنمو المطرد في قطاع تصنيع الأبواب، يظهر سوق معدات تشكيل إطارات الأبواب بالدرفلة الباردة اتجاهًا إيجابيًا للنمو.
النمو المطرد في الطلب في السوق: يستمر الطلب على منتجات الأبواب المختلفة —مثل الأبواب الأمنية والأبواب المقاومة للحريق والأبواب الداخلية— في الارتفاع، مما يغذي الحاجة إلى إنتاج مقاطع إطار الباب على نطاق واسع. تُستخدم إطارات الأبواب الفولاذية على نطاق واسع في مشاريع البنية التحتية السكنية والتجارية والعامة نظرًا لقوتها العالية ومقاومتها الممتازة للحريق ومقاومة التآكل.
مزايا عملية التشكيل بالدرفلة الباردة: توفر عملية التشكيل بالدرفلة الباردة استخدامًا عاليًا للمواد، وتشكيلًا دقيقًا، وكفاءة إنتاج عالية، وتكاليف منخفضة. تتميز مقاطع إطار الباب المنتجة عبر هذه الطريقة بأشكال مقطعية محسنة ودقة أبعاد عالية وخصائص خفيفة الوزن. تم وضع معايير الصناعة لمقاطع إطارات الأبواب السكنية متعددة الوظائف المصنعة من صفائح أو شرائح فولاذية مدرفلة على البارد باستخدام عملية التشكيل بالدرفلة على البارد.
الاتجاهات نحو الأتمتة والذكاء: تتطور المعدات نحو الأتمتة الكاملة والتشغيل الذكي. تدير وحدة التحكم المركزية PLC خط الإنتاج بأكمله —بما في ذلك فك اللف والتسوية والتغذية والتثقيب ذو الطول الثابت وتشكيل اللفة والقطع الهيدروليكي وتفريغ المنتج— مما يتيح الإنتاج الآلي بناءً على معلمات محددة مسبقًا لمواصفات المنتج المتعددة. يستمر انتشار معدات تشكيل إطار الباب الذكية والمؤتمتة بالكامل في السوق في التزايد.
الطلب على التخصيص والإنتاج المرن: مع تزايد طلب سوق الأبواب على مجموعة واسعة من المنتجات والمواصفات، هناك طلب متزايد على معدات تشكيل إطار الباب المرنة القادرة على إجراء تغييرات سريعة في الأدوات والوظائف متعددة الأغراض.
السابع. الخدمة والدعم
تصميم الحلول: نحن نقدم اختيارًا شخصيًا للمعدات وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع حسب الطلب: نحن ندعم التخصيص غير القياسي؛ يمكن تقديم الطلبات باستخدام الرسومات المقطعية أو العينات، مع الإشراف الكامل بدءًا من تصميم اللفة وحتى التصنيع الكامل للآلة.
التركيب والتشغيل: يوفر المهندسون التدريب على التركيب والتشغيل والتشغيل في الموقع لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: نحن نقدم استشارات فنية طويلة الأمد وتوريد قطع الغيار؛ ويحمل مهندسونا جميع التأشيرات اللازمة وهم متاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
التحسين المستمر: نحن نقدم خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
ثامناً. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة
محرك سلسلة على شكل لوحة حائط: تشغيل سلس وموثوق، وصلابة عالية، وعمر خدمة طويل
تشكيل دقيق على 26 مرحلة: بكرات مطفأة من GCr15 (HRC 58–60)، أعمدة معالجة حرارياً من 40Cr (Φ70 مم)، تمت معالجتها عبر CNC والطحن فائق الدقة
نظام التثقيب الهيدروليكي المزدوج: التثقيب قبل التشكيل وبعده؛ يضمن التثقيب المتزامن متعدد الثقوب دقة وكفاءة عالية
رأس تقويم على الطراز التركي: يضمن التقويم الدقيق استقامة إطار الباب ويضمن إحكامًا محكمًا لورقة الباب
غطاء حماية جانب القيادة: آمن وموثوق به؛ مقاوم للغبار والزيت؛ يطيل عمر المعدات
التصنيع عالي الدقة: أبعاد المنتج متسقة والجودة مستقرة
إنتاج فعال: سرعة الخط 0–15 م/دقيقة؛ يمكن تشغيل الخط بأكمله بواسطة شخص واحد
التحكم الذكي: PLC أوتوماتيكي بالكامل مع واجهة شاشة تعمل باللمس؛ إعداد بلمسة واحدة وحساب تلقائي
الشركة المصنعة المباشرة: لا يوجد وسطاء؛ نسبة ممتازة من حيث التكلفة والأداء
شبكة الخدمات العالمية: المهندسون يحملون تأشيرات صالحة ويقدمون استجابة سريعة
