أنا. مقدمة عن المعدات

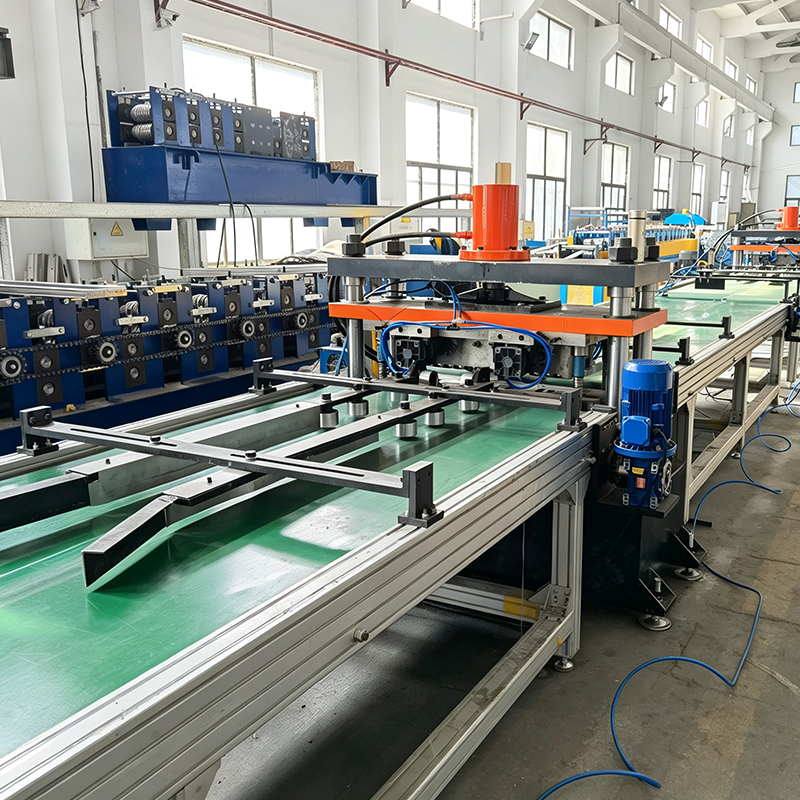

آلة تشكيل ألواح الرفوف هي معدات تشكيل متخصصة بالدرفلة الباردة مصممة لإنتاج ألواح رفوف المستودعات والسوبر ماركت (الأرفف الأفقية). باعتبارها مكونًا أساسيًا يتحمل بشكل مباشر حمولة البضائع داخل نظام الرفوف، فإن تسطيح اللوحة وقدرتها على تحمل الأحمال ودقة الأبعاد أمر بالغ الأهمية لسهولة استخدام النظام وسلامته.
باستخدام عملية تشكيل مستمرة بالدرفلة الباردة، تقوم المعدات بتحويل مخزون لفائف الفولاذ إلى ألواح رفوف نهائية في سير عمل واحد متكامل —يشمل فك اللفائف، والتسوية، والتغذية، والتثقيب، وتشكيل الدرفلة الباردة، والقطع. من خلال دمج عمليات متعددة —مثل التثقيب والقص والتشكيل والحياكة— في خط واحد، فإنه يحل محل مزيج آلات التثقيب والثني والقص التقليدية CNC، مما يتيح حقًا عملية "شخص واحد وآلة واحدة" مع إنتاج "لمسة واحدة".

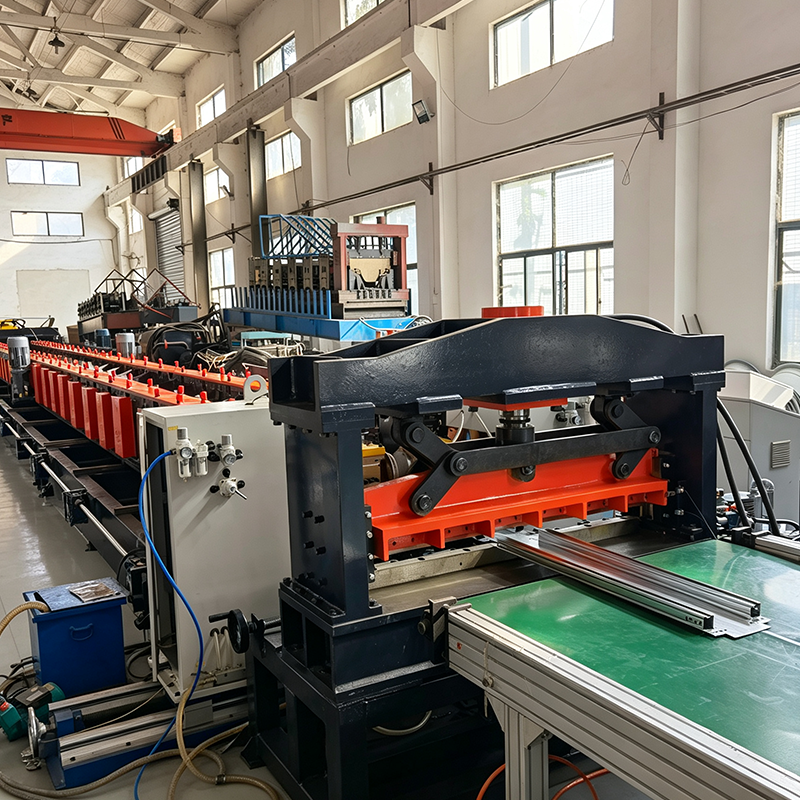

تشتمل المعدات على عدة مكونات رئيسية: جهاز فك اللفائف الأوتوماتيكي، وإطار التوجيه، ووحدات التسوية/التغذية، وقسم التثقيب المستمر، وقسم التشكيل، ووحدة القطع حسب الطول، وطاولة الجريان، وخزانة التحكم الكهربائية. يتميز الخط بأكمله بالتحكم التلقائي الكامل في PLC وواجهة الإنسان والآلة (HMI) التي تعمل باللمس، مما يضمن درجة عالية من الأتمتة وسهولة التشغيل وكفاءة الإنتاج الفائقة.
تتوافق الماكينة مع مواد الصفائح المعدنية المختلفة —بما في ذلك الفولاذ المدرفل على البارد والفولاذ المجلفن والفولاذ المقاوم للصدأ وسبائك الألومنيوم— وتتراوح سماكة المناولة من 0.6 مم إلى 1.2 مم وعرضها مخصص لمواصفات العميل (عادةً 200–1200 مم). وهي قادرة على إنتاج أنواع متنوعة من الألواح، مثل التصميمات المسطحة، والأضلاع المقواة، والحواف.
الثاني. المزايا الأساسية ونقاط البيع
1. القدرة متعددة الوظائف: تحل محل العديد من الآلات التقليدية
يجمع الخط المتكامل بين عمليات متعددة —فك اللف، والتسوية، والتغذية، والتثقيب، وتشكيل اللفة الباردة، وثني الحواف، والقص حسب الطول— في نظام واحد. تؤدي آلة واحدة العمل الذي يتطلب تقليديًا ثلاث وحدات منفصلة: آلة التثقيب CNC، وآلة الثني CNC، وآلة القص CNC. ويؤدي هذا إلى تقليل الاستثمار في المعدات بشكل كبير، وتوفير مساحة أرضية المصنع، وخفض تكاليف الصيانة.
2. الإنتاج عالي الكفاءة: إنتاج رائد في الصناعة
يحقق إنتاجًا مستمرًا بدءًا من تحميل الملف وحتى تفريغ الأجزاء النهائية في تمريرة واحدة. تصل سرعة الإنتاج إلى 15 مترًا في الدقيقة. تستغرق تغييرات المواصفات 3 دقائق فقط. يتطلب الخط بأكمله مشغلًا واحدًا فقط، مما يقلل تكاليف العمالة بشكل كبير.
3. تشكيل عالي الدقة: جودة فائقة
يستخدم عملية تشكيل الأسطوانة الباردة التدريجية متعددة المراحل جنبًا إلى جنب مع بكرات عالية الدقة ونظام تحكم سيرفو، مع الحفاظ على دقة الأبعاد في حدود ±0.5 مم. التسامح في طول القطع هو < ±0.5 ملم. يضمن نظام التغذية المؤازرة تحديد المواقع بدقة، مما يضمن وضع الثقوب بدقة والتشكيل المتسق. تتميز المنتجات النهائية بتسطيح عالي وأبعاد موحدة، مما يضمن التجميع السلس لوحدات الرفوف.
4. التنوع والإنتاج المرن
يمكن لخط إنتاج واحد تصنيع ألواح الرفوف بمواصفات مختلفة. ويستخدم تقنية الضبط السريع بدون خطوات CNC، مما يلغي الحاجة إلى الضبط الدقيق المتكرر بعد تغيير المواصفات. يؤدي هذا إلى توفير قدر كبير من النفايات المادية التي يتم توليدها عادةً أثناء عمليات التحويل ويقلل من تكاليف المواد. إنه يلبي متطلبات الإنتاج لمجموعة واسعة من المنتجات، بما في ذلك الرفوف الخفيفة والمتوسطة والسوبر ماركت ورفوف العرض.
5. التحكم الذكي: تشغيل سهل الاستخدام
يتميز بالتحكم التلقائي الكامل في PLC وشاشة HMI تعمل باللمس لإعداد المعلمات بشكل بديهي ومريح. من الممكن برمجة دفعات إنتاج متعددة، مما يسمح بتغيير المواصفات باستخدام أمر بزر واحد. مجهزة بأجهزة حماية متعددة لضمان سلامة المشغل. يتضمن وظائف التشخيص التلقائي للأخطاء والإنذار لاستكشاف الأخطاء وإصلاحها وصيانتها بسرعة، مما يقلل بشكل كبير من متطلبات المهارات للمشغلين. 6. قوي، متين، مستقر وموثوق
قاعدة الماكينة عبارة عن هيكل فولاذي ملحوم، تم تقويته لتخفيف الضغط الداخلي ومنع التشوه.
تتميز حوامل التشكيل بهيكل من الحديد الزهر تم تقويته للحصول على قوة عالية وعمر خدمة طويل.
تُصنع الأسطوانات من الفولاذ Cr12MoV ويتم إخمادها لتحقيق صلابة HRC 56–62.
أعمدة الأسطوانة مصنوعة من الفولاذ 40Cr، ويتم معالجتها حرارياً (إخمادها وتلطيفها) إلى صلابة HB 280.
يستخدم نظام القيادة تكوين علبة التروس؛ حيث تم تجهيز كل حامل تشكيل بعلبة تروس مستقلة، مما يضمن التشغيل المستقر وعالي الكثافة لفترات طويلة.
يستخدم قالب القطع فولاذ الأدوات Cr12MoV، مما يضمن قطعًا خالية من النتوءات وعمرًا طويلاً للأداة واستبدالًا سريعًا.
يتم الحصول على المكونات الكهربائية الرئيسية —مثل أجهزة التحكم المنطقية القابلة للبرمجة ومحركات التردد المتغير الثقيلة— من علامات تجارية مشهورة مثل دلتا وشنايدر.
7. توفير المواد وخفض التكاليف
يستخدم تقنية تعديل المواصفات السريعة وغير المتدرجة المعتمدة على CNC، مما يقلل بشكل كبير من النفايات التجريبية التي يتم إنشاؤها عادةً أثناء تغيير المنتج. يؤدي التشكيل عالي الدقة إلى تقليل هدر المواد، مما يزيد بشكل كبير من معدلات استخدام المواد. وبالمقارنة بالمعالجة التقليدية متعددة الخطوات، فإن الخط بأكمله يتطلب مشغلًا واحدًا فقط؛ فهو يلغي خطوات المناولة اليدوية وتحديد المواقع، وبالتالي يقلل بشكل كبير من تكاليف العمالة.
ثالثا. المعايير الفنية
معلمة العنصر
المواد القابلة للتطبيق: الصفائح المدرفلة على البارد، الصفائح المجلفنة، الفولاذ المقاوم للصدأ، سبائك الألومنيوم، الخ.
سمك المادة: 0.6–1.2 مم (قابل للتخصيص)
عرض المادة: مخصص حسب المتطلبات (عادةً 200–1200 مم)
محطات التشكيل: 18–22 مجموعة
سرعة الإنتاج: 0–15 م/دقيقة
دقة التشكيل ≤±0.5 مم
تسامح طول القطع ≤±0.5 مم
وقت تغيير المواصفات ≤3 دقائق
مادة الأسطوانة Cr12MoV، HRC 56–62
مادة عمود الأسطوانة 40Cr، HB 280
مادة قالب القطع: Cr12MoV
التحكم الكهربائي: التحكم الآلي بالكامل في PLC
المشغلون 1 شخص
ضمان الجودة: حاصل على شهادة CE
الرابع. عملية الإنتاج

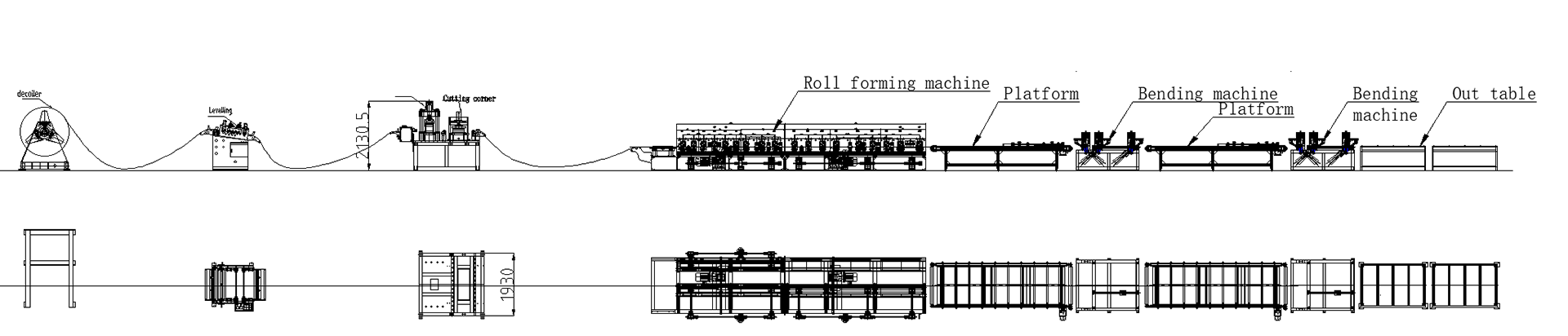

فك اللفائف وتغذيتها → التسوية → التغذية/التثقيب المؤازر → التغذية الموجهة → التشكيل بالدرفلة الباردة → القص حسب الطول → طاولة التجميع
وصف خطوة العملية
فك اللفائف والتغذية: يقوم بتحميل لفائف الصلب على جهاز فك اللفائف لتوفير إمداد مستمر من المواد لخط الإنتاج.
التسوية: تستخدم أداة تسوية متعددة الأسطوانات للتسطيح الدقيق؛ يزيل الضغط الداخلي للمواد لضمان الدقة في مراحل التشكيل اللاحقة.
التغذية والثقب المؤازر: يستخدم نظام مؤازر لتحديد المواقع بدقة لثقب فتحات التثبيت السفلية وأنماط الفتحات الأخرى المختلفة.
التغذية الموجهة: تتميز بالتوجيه التلقائي للمواد وتصحيح المحاذاة لضمان التغذية السلسة لشرائط الفولاذ ذات العرض المتفاوت.
التشكيل باللف البارد: يستخدم عملية تشكيل باللف البارد متعددة المراحل ومتدرجة لتشكيل الشريط تدريجياً إلى المقطع العرضي المطلوب.
القطع حسب الطول: يقوم تلقائيًا بقطع المادة إلى الطول المحدد مسبقًا باستخدام نظام هيدروليكي؛ مما يضمن دقة عالية وحواف قطع نظيفة وناعمة.
طاولة التجميع: تجمع المنتجات النهائية (يدويًا أو تلقائيًا) لتفريغها بشكل منظم.
الخامس. مجالات التطبيق

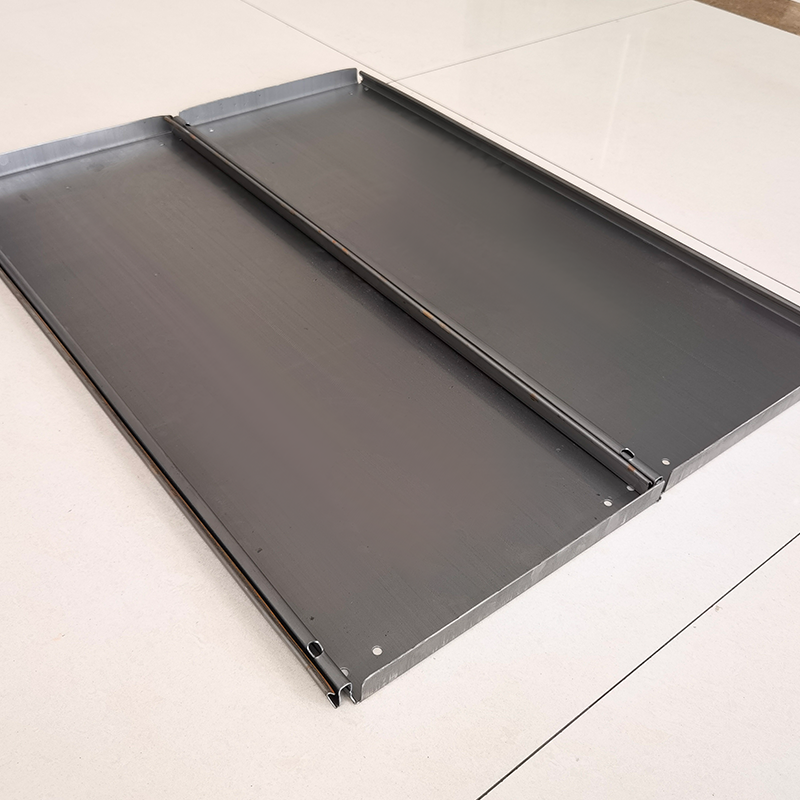

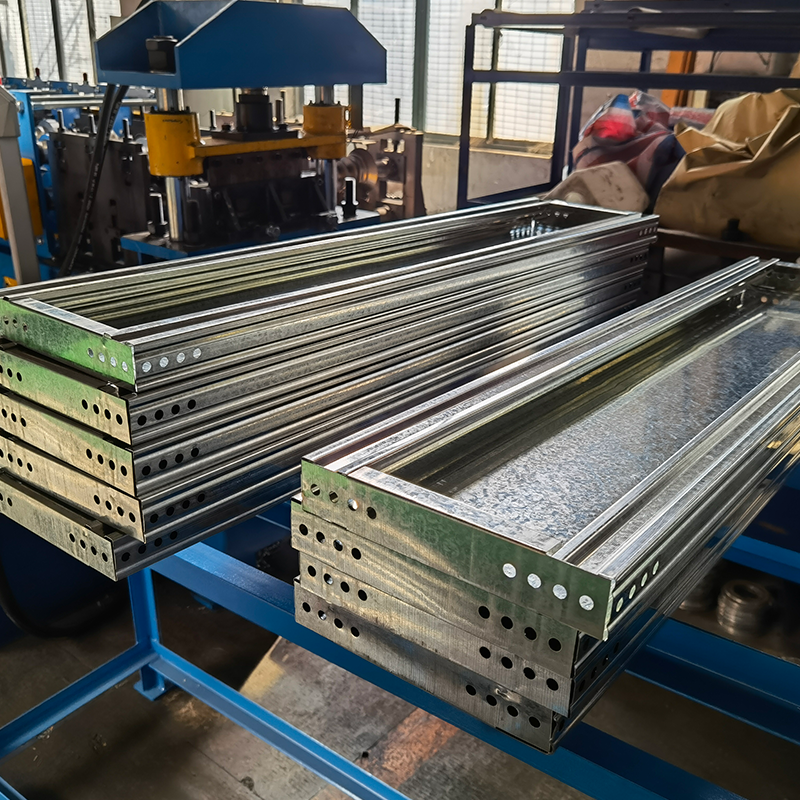

تُستخدم ألواح الرفوف التي تنتجها آلة تشكيل اللفائف على نطاق واسع في السيناريوهات التالية:
التخزين والخدمات اللوجستية: أنظمة رفوف متوسطة إلى ثقيلة في المستودعات الصناعية والمراكز اللوجستية— تتميز بقدرة عالية على تحمل الأحمال وتسطيح ممتاز.
محلات السوبر ماركت ومتاجر البيع بالتجزئة: عرض البضائع وعرض المنتجات—يتميز بمظهر جذاب ومواصفات موحدة.
مراكز التسوق: رفوف عرض المنتجات في مراكز التسوق بجميع أحجامها—تقدم مواصفات مختلفة لتلبية احتياجات العرض المتنوعة.
مستودعات التصنيع: تخزين المواد الخام والسلع النهائية في المصانع—تتميز بألواح معززة ذات قدرة فائقة على تحمل الأحمال.
مراكز لوجستيات التجارة الإلكترونية: أنظمة تخزين عالية الكفاءة—تتميز بأبعاد دقيقة وسهولة التجميع.
مراكز البيانات: إدارة الكابلات ودعم المعدات في غرف الخوادم—تتميز بألواح عالية التسطيح تضمن وضع المعدات بشكل مستقر.
السادس. دعم الخدمة
تصميم الحلول: اختيار المعدات المخصصة وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع المخصص: دعم التخصيص غير القياسي، مع التحكم الكامل في العملية بأكملها —من تصميم اللفة إلى التصنيع الكامل للخط.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون تأشيرات صالحة ومتاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
التحسين المستمر: تتوفر خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
السابع. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة
قدرات تصنيع عالية الدقة: دقة التشكيل ≤±0.5 مم وتسامح القطع ≤±0.5 مم— تتجاوز معايير الصناعة بكثير
مزايا المعالجة المتكاملة: تجمع بين التثقيب والتشكيل والتشفيه والقطع في عملية آلة واحدة، لتحل محل ثلاث آلات تقليدية
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال
قدرات هندسية مخصصة قوية: القدرة على تصميم خطوط تشكيل معقدة بالدرفلة الباردة مصممة خصيصًا لتلبية متطلبات العملاء المحددة
شبكة الخدمة العالمية: يحمل المهندسون جميع التأشيرات اللازمة، مما يضمن أوقات استجابة سريعة
