أنا. مقدمة عن المعدات

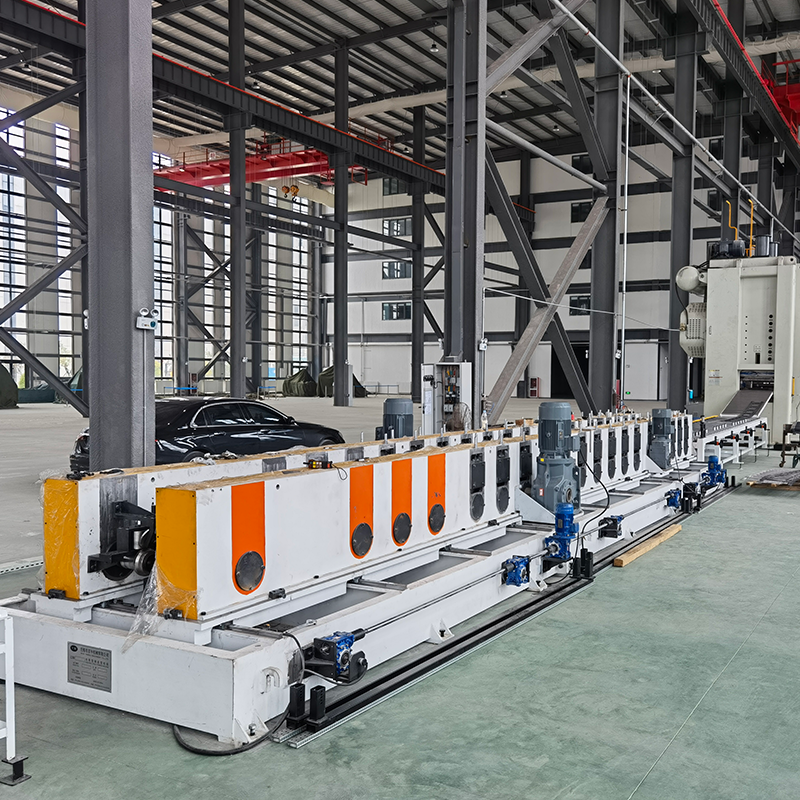

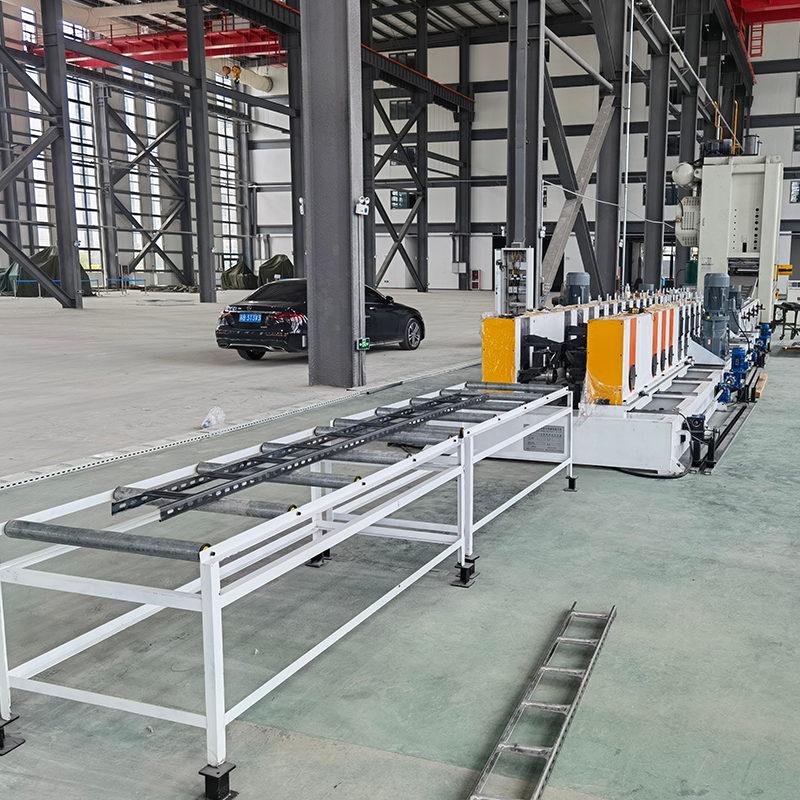

آلة تشكيل صواني الكابلات المتكاملة من نوع السلم هي نظام تشكيل آلي بالدرفلة الباردة مصمم خصيصًا لإنتاج صواني الكابلات المتكاملة من نوع السلم (المعروفة أيضًا باسم صواني السلم الموحدة). باستخدام عملية تشكيل الأسطوانة الباردة المستمرة، تقوم الآلة بتحويل ملفات شرائح الفولاذ إلى صواني سلم متكاملة نهائية في تمريرة واحدة، تشمل فك اللف والتسوية والتثقيب والتشكيل والقطع. يتميز الخط بأكمله بالتحكم التلقائي الكامل في PLC ومجهز بوحدة تشكيل معيارية قابلة للتعديل؛ تستوعب مجموعة واحدة من البكرات مواصفات متعددة، مع إجراء تعديلات العرض والارتفاع تلقائيًا بواسطة المحركات، مما يتيح تغييرات سريعة في الملف الشخصي عبر إدخال معلمات شاشة اللمس.

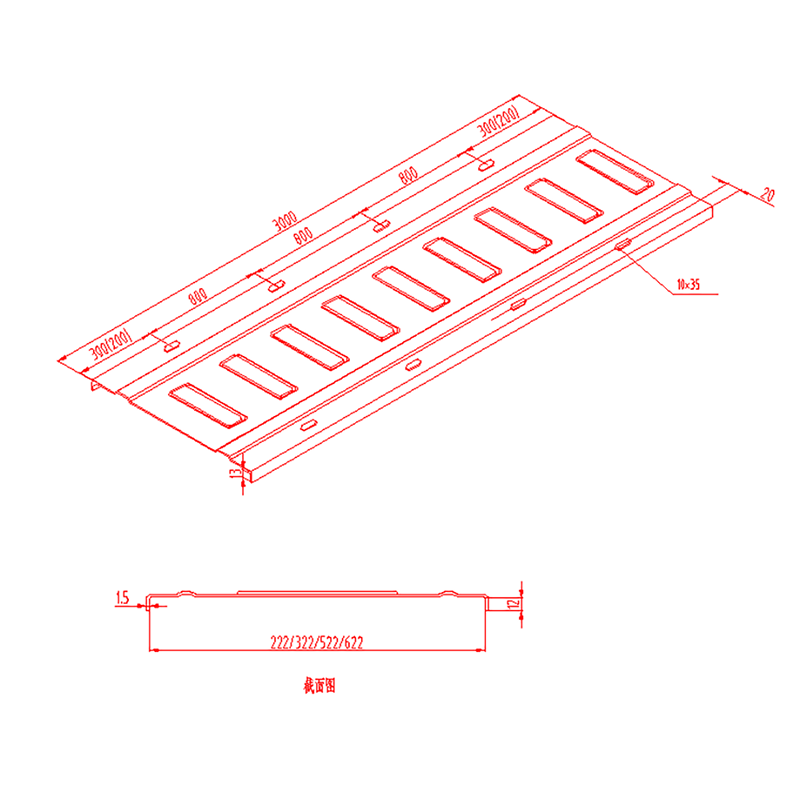

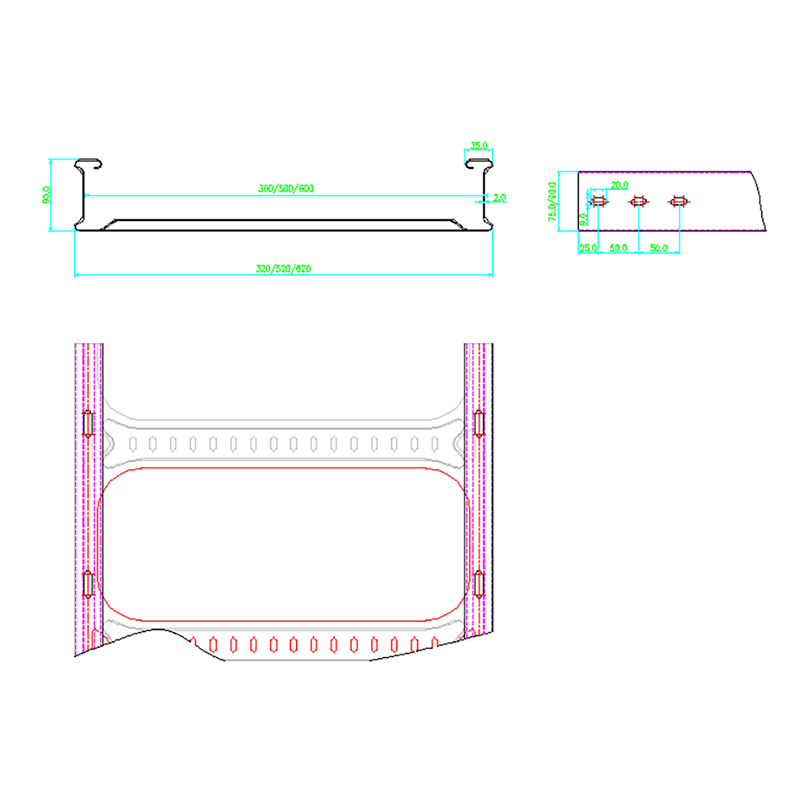

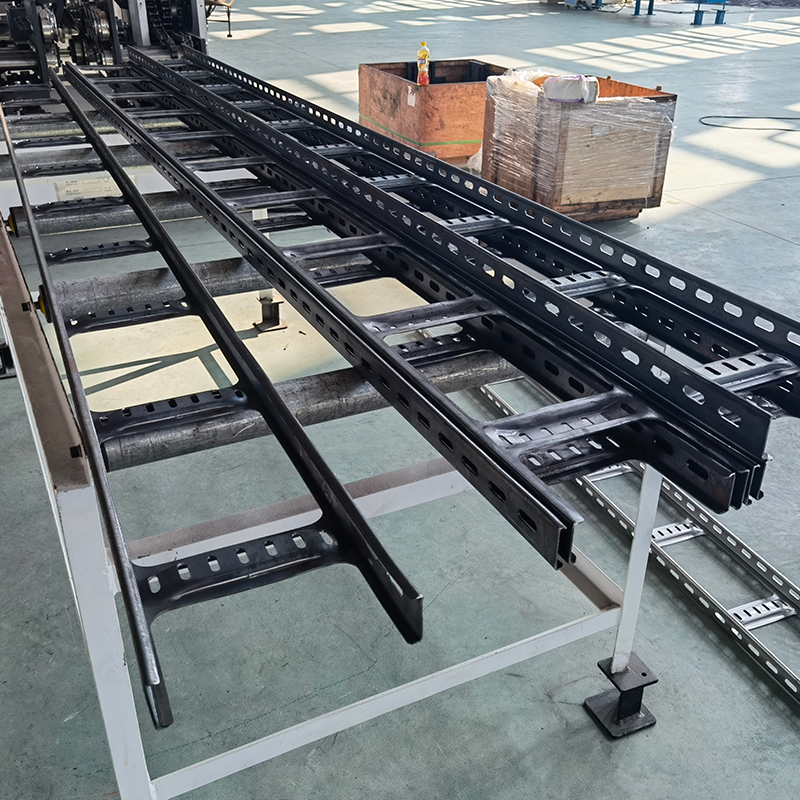

يتم تشكيل القضبان الجانبية ودرجات صينية السلم المتكاملة من ورقة واحدة من المواد من خلال عملية التثقيب، مما يلغي الحاجة إلى اللحام. تتميز الدرجات بأضلاع تقوية على شكل قناة ومقطع عرضي شبه منحرف، مما يعزز بشكل كبير قدرة تحمل الدرج الإجمالية ومقاومته للتشوه. يتوافق النظام مع مواد مثل شريط الفولاذ المجلفن والصفائح المدرفلة على البارد والصفائح المدرفلة على الساخن، حيث يتراوح سمك المواد الداعمة من 1.0 مم إلى 2.0 مم.
بالمقارنة مع صواني الكابلات التقليدية المجمعة أو الملحومة، توفر الصينية المتكاملة من نوع السلم سلامة هيكلية فائقة واتساقًا للمنتج، ولا تتميز بأي طبقات تجميع أو نقاط لحام. يمكن أيضًا تشكيل الملحقات المختلفة —مثل نقاط الإنطلاق الأفقية، والانحناءات الرأسية لأعلى، والانحناءات الرأسية لأسفل— كوحدات مفردة ومتكاملة، مما يلغي الحاجة إلى القطع أو اللحام في الموقع.
الثاني. المزايا الأساسية ونقاط البيع
1. القالب المتكامل: هيكل أقوى وأكثر متانة
يتم ختم القضبان الجانبية والدرجات من صفائح مفردة من المواد، مما يلغي الحاجة إلى اللحام.
في حالة عدم وجود طبقات أو نقاط لحام، يتم التخلص من إجهاد اللحام تمامًا، مما يزيل المخاطر مثل الصدأ أو التشقق في وصلات اللحام.
تتميز الدرجات بأضلاع تقوية على شكل قناة (مقطع عرضي شبه منحرف في المنتصف)، مما يعزز بشكل كبير القدرة على تحمل الأحمال ومقاومة التشوه.
مقاومة لمشاكل مثل انحناء السكة الجانبية أو ارتخاء المفاصل أثناء الاستخدام طويل الأمد.
2. مقاومة فائقة للتآكل وعمر خدمة طويل
تتجنب العملية الخالية من اللحام تأثيرات الإجهاد على المظهر الجانبي وتزيل نقاط الضعف في الحماية من التآكل الموجودة عادةً في مواقع اللحام.
الهيكل المغلق المتكامل مقاوم للغبار والماء، مما يزيد من الحماية ضد شيخوخة الكابل.
مناسب بشكل مثالي للبيئات شديدة التآكل، مثل المناطق الصناعية الكيميائية والمناطق الساحلية الرطبة.
3. سهولة التركيب: توفير كبير في العمالة والوقت
يؤدي التشكيل المتكامل إلى التخلص من الحاجة إلى التجميع في الموقع، مما يعزز كفاءة التثبيت بشكل كبير.
يتم تشكيل الملحقات مثل التيشيرتات الأفقية والانحناءات الرأسية بشكل متكامل —لا تتطلب أي قطع أو لحام— مما يوفر وقتًا كبيرًا.
تضمن الوصلات القابلة للتركيب ملاءمة سلسة بين الغطاء وجسم الحوض، مما يجعل التثبيت سريعًا ومريحًا.
يسهل الهيكل المتكامل استكشاف الأخطاء وإصلاحها بسرعة أثناء الصيانة، مما يلغي الحاجة إلى تفكيك مكونات متعددة.
4. إنتاج متعدد الاستخدامات ومرن

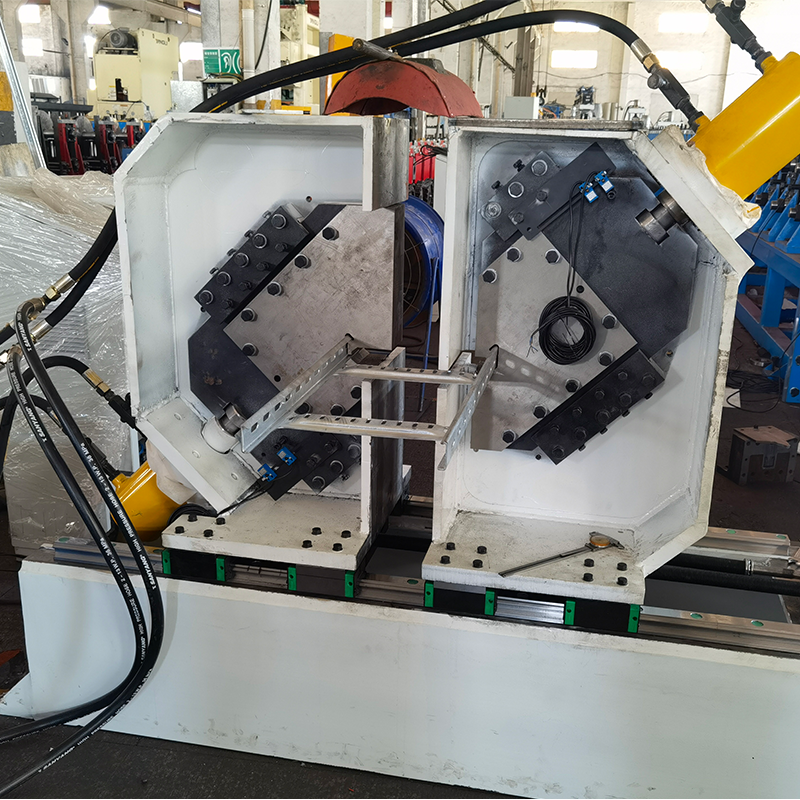

تغطي مجموعة واحدة من الأسطوانات مواصفات متعددة؛ ولا يتطلب تغيير أنواع المنتجات استبدال القالب —فقط تعديلات المحرك على عرض الفتحة وموضع الأسطوانة.
قادرة على إنتاج صواني الكابلات على شكل سلم بعرض وارتفاعات مختلفة لتلبية الاحتياجات المتنوعة.
إن التبديل المرن والاستجابة السريعة للطلبات يجعلها مثالية لمتطلبات الإنتاج ذات المزيج العالي والحجم المنخفض.
5. كفاءة عالية واستقرار وقدرة إنتاجية رائدة
سرعة تشكيل الوحدة الرئيسية: 10–15 متر/دقيقة.
سرعة خط الإنتاج: 4–8 متر/دقيقة.
تضمن التغذية التي تعمل بمحرك سيرفو تحديد المواقع بدقة وتقليل هدر المواد.
يضمن ناقل الحركة المزود بوحدات قيادة مستقلة لكل حامل تشغيلًا مستقرًا وعالي الكثافة لفترات طويلة.
6. التحكم الذكي والتشغيل البسيط
يتيح التحكم الآلي الكامل في PLC باستخدام واجهة HMI التي تعمل باللمس إعداد المعلمات بشكل بديهي ومريح.
تتطلب مواصفات التبديل إدخالًا رقميًا فقط؛ ويتم إجراء التعديلات تلقائيًا.
يقلل بشكل كبير من متطلبات مهارات المشغل.
ثالثا. مجالات التطبيق
بفضل مزاياها الشاملة —مثل القدرة العالية على تحمل الأحمال، ومقاومة التآكل، وتبديد الحرارة الممتاز، والتركيب السريع— تُستخدم صواني الكابلات شبه المنحرفة المتكاملة على نطاق واسع في القطاعات التالية:
أنظمة الطاقة: أنظمة مد الكابلات ودعمها لمحطات الطاقة والمحطات الفرعية ومشاريع نقل وتوزيع الطاقة؛ تضمن القدرة العالية على تحمل الأحمال التركيب الآمن للكابلات ذات القطر الكبير.
مشاريع البناء: أنظمة كابلات الطاقة والجهد المنخفض للمجمعات التجارية والمباني المكتبية والمستشفيات والمدارس وغيرها؛ تتميز بهيكل جميل من الناحية الجمالية وتكوين مرن.
المنشآت الصناعية: إدارة كابلات الطاقة والتحكم في مختلف المصانع والمناجم؛ مناسبة بشكل خاص لمد كابلات الطاقة ذات الجهد العالي والمنخفض.
النقل بالسكك الحديدية: دعم الكابلات وحمايتها لمحطات وأنفاق السكك الحديدية ومترو الأنفاق عالية السرعة.
مشاريع الطاقة الجديدة: نقل الطاقة والكابلات لمحطات الطاقة الكهروضوئية ومزارع الرياح؛ ينطبق بشكل خاص على السيناريوهات التي تتطلب استقرارًا عاليًا ومقاومة للاهتزاز.
البيئات الخاصة: المواقع ذات التآكل العالي أو متطلبات الحماية الصارمة، مثل المناطق الصناعية الكيميائية والمناطق الساحلية الرطبة؛ يقلل الهيكل السلس والخالي من المفاصل بشكل فعال من خطر التآكل.
الرابع. عملية الإنتاج

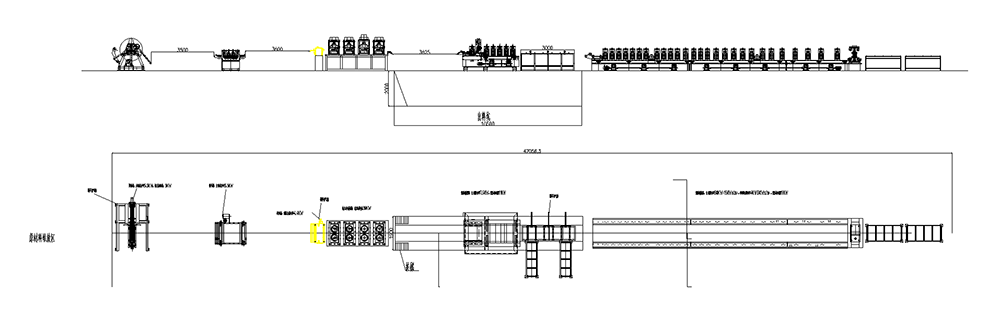

فك اللفائف → التسوية/التسطيح → التغذية المؤازرة/التثقيب → التغذية الموجهة → تشكيل اللفائف → القص حسب الطول → تفريغ المنتج النهائي
خطوة العملية | الوصف
فك اللفائف | فك اللفائف الهيدروليكي لدعم وتغذية لفائف الصلب
التسوية/التسطيح | تسوية متعددة الأسطوانات للتخلص من الضغط الداخلي وضمان دقة التشكيل
التغذية والتثقيب المؤازر | تحديد المواقع بدقة؛ يقوم بثقب أضلاع تقوية القاع وأنماط الثقوب المختلفة
التغذية الموجهة | توجيه المواد ومحاذاتها تلقائيًا؛ تستوعب عروضًا مختلفة
تشكيل الأسطوانة | وحدة تشكيل معيارية قابلة للتعديل؛ مجموعة واحدة من الأسطوانات تغطي مواصفات متعددة
القطع حسب الطول | قياس الطول تلقائيًا والقطع الهيدروليكي؛ يضمن حوافًا نظيفة وناعمة
تفريغ المنتج النهائي | إخراج المنتجات النهائية؛ تشغيل سلس ومستمر للخط
وصف العملية
فك اللفائف: فك اللفائف الهيدروليكي لدعم وتغذية لفائف الصلب
التسوية: تسوية متعددة الأسطوانات للتخلص من الضغط الداخلي وضمان دقة التشكيل
التغذية والتثقيب المؤازر: تحديد المواقع بدقة؛ تثقيب أضلاع التقوية السفلية وأنماط الثقوب المختلفة
التغذية الموجهة: التوجيه التلقائي للمواد وضبط المحاذاة لعرض مختلف
تشكيل الأسطوانة: وحدة تشكيل معيارية قابلة للتعديل؛ مجموعة واحدة من الأسطوانات تستوعب مواصفات متعددة
القطع حسب الطول: قياس الطول تلقائيًا والقطع الهيدروليكي بحواف نظيفة
تفريغ المنتج النهائي: إخراج المنتجات النهائية؛ تشغيل سلس ومستمر للخط
الخامس. الخدمة والدعم
تصميم الحلول: اختيار المعدات المخصصة وتخطيط خط الإنتاج بناءً على رسومات العملاء ومتطلبات السعة.
التصنيع المخصص: دعم التخصيص غير القياسي؛ التحكم الكامل في العملية بدءًا من تصميم اللفة وحتى التصنيع الكامل للخط.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون تأشيرات صالحة ومتاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
السادس. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال
قدرات هندسية مخصصة قوية: القدرة على تصميم خطوط تشكيل الدرفلة الباردة المعقدة المختلفة لتلبية المتطلبات المحددة
شبكة الخدمات العالمية: يحمل المهندسون جميع التأشيرات اللازمة، مما يضمن الاستجابة السريعة
مثبتة في السوق: المنتجات المصدرة إلى العديد من البلدان والمناطق
