أنا. مقدمة المنتج
آلة تشكيل الرفوف العمودية هي معدات تشكيل متخصصة بالدرفلة الباردة مصممة لإنتاج رفوف المستودعات العمودية (الدعامات الهيكلية الرأسية). باعتبارها المكونات الأساسية الحاملة لنظام الرفوف، فإن دقة المقطع العرضي للأعمدة ودقة وضع فتحاتها تحدد بشكل مباشر الاستقرار الهيكلي وسلامة تحمل الأحمال للنظام بأكمله.
باستخدام عملية تشكيل الأسطوانة الباردة المستمرة، تقوم الآلة بتحويل مخزون لفائف الفولاذ إلى قوائم رفوف نهائية من خلال سير عمل متكامل يتضمن فك اللفائف، والتسوية، والتغذية التي تعمل بمحرك سيرفو، والتثقيب، وتشكيل الأسطوانة، والقص حسب الطول، والتفريغ التلقائي. يتميز الخط بأكمله بنظام التحكم PLC من Siemens وشاشة HMI تعمل باللمس، مما يضمن درجة عالية من الأتمتة وسهولة التشغيل وكفاءة الإنتاج الفائقة.
تتوافق المعدات مع العديد من المواد الخام —مثل الملفات المدرفلة على البارد، والملفات المجلفنة، والفولاذ عالي القوة— ويمكنها إنتاج مقاطع عرضية متنوعة، بما في ذلك الأشكال C، والأشكال U، والأشكال المثمنة، والمقاطع المغلقة. إنه يستوعب سماكات المواد التي تتراوح من 0.8 ملم إلى 4.0 ملم، مع عرض قابل للتخصيص وفقًا لمتطلبات العميل المحددة. تتميز القوائم بأنماط مثقوبة بدقة —مثل فتحات "الفراشة"، أو فتحات الماس، أو فتحات "V" المقلوبة (الدمعة)— مصممة للاتصال الآمن والدقيق بالعوارض والمكونات الأخرى.
الثاني. المزايا الأساسية ونقاط البيع
1. التشكيل عالي الدقة يضمن سلامة الرف
تؤثر دقة المقطع العرضي للعمود بشكل مباشر على سلامة تحمل الرف. تستخدم المعدات عملية تشكيل تدريجية متعددة المراحل مقترنة ببكرات عالية الدقة ونظام تحكم مؤازر، مما يحافظ على أخطاء دقة التشكيل في حدود ±0.5 مم. يتم التحكم في انحراف موضع الفتحة في حدود 0.3 مم، مما يضمن التوحيد وتحديد المواقع بدقة. بالنسبة لعمود يبلغ طوله 16 مترًا، يتم التحكم في خطأ الطول التراكمي في حدود ±2 مم، وانحراف الاستقامة هو <0.5 مم/م؛ وهذا يضمن أبعادًا متسقة واستقامة ممتازة، مما يمنع مشكلات التجميع أو ضعف الاستقرار الناجم عن عدم دقة الأبعاد. لا يتجاوز خطأ طول القطع ±0.5 مم، ويكون سطح القطع أملسًا ومسطحًا وخاليًا من النتوءات أو التشوه.
2. إنتاج عالي الكفاءة بقدرة رائدة
تصل سرعة إنتاج الخط بأكمله إلى 15–20 مترًا في الدقيقة. تستخدم وحدة التثقيب قوالب عالية الدقة ونظام تثقيب هوائي، مما يحقق سرعات تصل إلى 80–120 ضربة في الدقيقة. يسمح الإنتاج المستمر الآلي بالكامل بتشغيل خط واحد بواسطة 1–2 شخص فقط. يتميز الخط بتصميم عقلاني، حيث يشغل حوالي 50–90 مترًا مربعًا فقط، مما يجعله مناسبًا لتكوينات المصانع المختلفة.
3. إنتاج متعدد الاستخدامات ومرن
يمكن لخط إنتاج واحد تصنيع مقاطع الرفوف المستقيمة بمواصفات متعددة. من خلال تغيير القوالب بسرعة وضبط معلمات الأسطوانة، يمكن للنظام إنتاج قوائم ذات أبعاد مقطعية وأنماط ثقوب مختلفة. تتيح آلية التغيير السريع المعيارية تبديل المواصفات في غضون 30 دقيقة، مما يلبي احتياجات التصنيع للرفوف الخفيفة والمتوسطة والثقيلة، بالإضافة إلى رفوف التخزين الآلية للمستودعات (AS/RS) وسلسلة التبريد، وبالتالي استيعاب متطلبات الطلب المتنوعة.
4. أنماط فتحات متنوعة لأنواع مختلفة من الرفوف
يمكن للمعدات معالجة مجموعة واسعة من أشكال الثقوب، بما في ذلك ثقوب الفراشة، وثقوب الماس، وثقوب "8" المقلوبة (الدمعة)، والثقوب على شكل قرع، والثقوب المثلثة المقلوبة. تناسب أنماط الثقوب المختلفة سيناريوهات التطبيق المختلفة: تُستخدم ثقوب "الفراشة" عادةً للأرفف الخفيفة والمتوسطة؛ وتُعد الثقوب المقلوبة "الشكل 8" شائعة في الأرفف الثقيلة المصممة للأحمال الأعلى؛ وغالبًا ما تُستخدم الثقوب على شكل ماسة للأرفف الثقيلة ذات متطلبات تحمل الأحمال الكبيرة. تبلغ المسافة بين الثقوب المستقيمة عمومًا 50 مم أو 75 مم، مما يسمح بتعديل العوارض عموديًا بزيادات قدرها 50 مم أو 75 مم لاستيعاب البضائع ذات الارتفاعات المختلفة. يضمن تصميم الفتحة تثبيت الخطافات تلقائيًا في مكانها تحت وزن الحمل؛ حيث يعمل الاتصال السطحي بين الخطاف والفتحة الرأسية على تحسين توزيع الحمل، مما يؤدي إلى مزيد من الاستقرار والأمان.
5. قوي، متين، مستقر وموثوق
يتم تصنيع حوامل التشكيل من الفولاذ الملحوم بشكل متكامل وتخضع لمعالجة الشيخوخة لتخفيف الضغط الداخلي، وبالتالي تعزيز الصلابة ومقاومة التشوه.
تتميز حوامل التشكيل بهيكل من الحديد الزهر يخضع للتلطيف، مما يضمن قوة عالية وعمر خدمة طويل.
تُصنع الأسطوانات من فولاذ Cr12MoV وتخضع للتبريد الفراغي والمعالجة المبردة والطحن الدقيق، مما يحقق صلابة HRC 58–62.
عمر خدمة الأسطوانة أطول بثلاث مرات من عمر المعدات القياسية؛ يتم تقليل تكرار الصيانة من مرتين في الشهر إلى مرة واحدة في الربع، مما يقلل تكاليف الصيانة بنسبة 40%.
يستخدم نظام القيادة علب تروس، حيث تم تجهيز كل حامل تشكيل بعلبة تروس مستقلة؛ وهذا يضمن التشغيل المستقر وعالي الكثافة وطويل الأمد ويطيل عمر المعدات.
يتم الحصول على المكونات الكهربائية الرئيسية من علامات تجارية مشهورة عالميًا، مثل Siemens (PLCs)، وMitsubishi (محركات التردد المتغير)، وOmron (أجهزة التشفير).
6. التحكم الذكي وسهولة التشغيل
يتيح التحكم الآلي الكامل في PLC باستخدام واجهة HMI التي تعمل باللمس إعداد المعلمات بشكل بديهي ومريح. يتميز الجهاز بنظام تحكم ذكي يراقب المعلمات الرئيسية —مثل دقة التشكيل وسرعة التشغيل وحالة الخطأ— في الوقت الفعلي؛ فهو يطلق إنذارات تلقائية للحالات الشاذة، مما يمكّن المشغلين من استكشاف الأخطاء وإصلاحها وحل المشكلات بسرعة. يتم تركيب أجهزة أمان متعددة، بما في ذلك أزرار التوقف في حالات الطوارئ، والستائر الضوئية، وواقيات السلامة، لحماية المشغلين بشكل فعال. يتم تقليل متطلبات المهارات للمشغلين بشكل كبير، كما يتم تقليل احتمالية الخطأ البشري.
7. كفاءة عالية وتوفير الطاقة وخفض التكاليف
وبالمقارنة بمعدات الإنتاج التقليدية، يعمل هذا النظام على زيادة كفاءة الإنتاج بنسبة 30%–50% ويقلل استهلاك الطاقة لكل وحدة بنسبة 20%، مما يؤدي فعليًا إلى خفض تكاليف الإنتاج. يقلل الإنتاج الآلي بالكامل من التدخل اليدوي ويخفض تكاليف العمالة بنسبة 60%؛ وبعد التنفيذ، شهدت مؤسسة كبيرة زيادة كبيرة في متوسط الطاقة الإنتاجية الشهرية وانخفاضًا كبيرًا في المهل الزمنية للتسليم.
ثالثا. المعايير الفنية
معلمة العنصر
المواد القابلة للتطبيق: لفائف مدرفلة على البارد، لفائف مجلفنة، فولاذ عالي القوة
سمك المادة: 0.8–4.0 مم (قابل للتخصيص)
عرض المادة: مخصص وفقًا لمتطلبات العميل

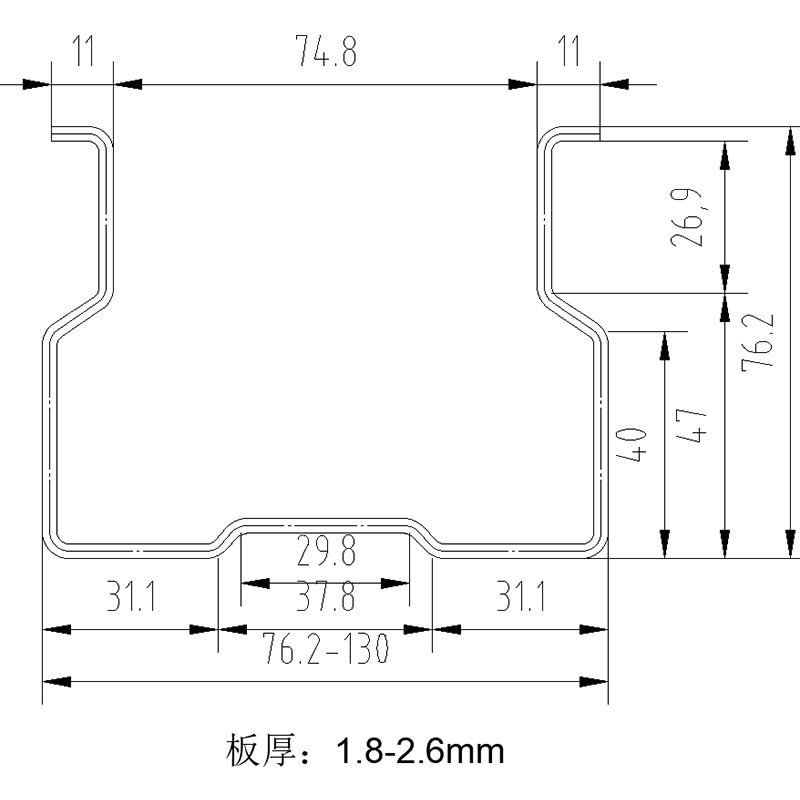

تشكيل المقاطع: على شكل حرف C، على شكل حرف U، مثمن، مقطع مغلق، إلخ.
سرعة الإنتاج: 0–30 م/دقيقة (قابلة للتخصيص)
دقة التشكيل ≤±0.5 مم
انحراف موضع الثقب ≤0.3 مم
تسامح طول القطع ≤±0.5 مم
إجمالي الخطأ التراكمي للطول ≤±2 مم (16 م)
انحراف الاستقامة <0.5 مم/م
سرعة اللكم: 80–120 ضربة/دقيقة
مادة اللفة Cr12MoV، HRC 58–62°
مادة قالب القطع: Cr12MoV/H13
نظام القيادة: محرك علبة التروس (مستقل لكل حامل)
قوة المحرك الرئيسي: 22–55 كيلو وات
البصمة 2 × 45 م
المشغلون: 1–2 شخص
الرابع. عملية الإنتاج

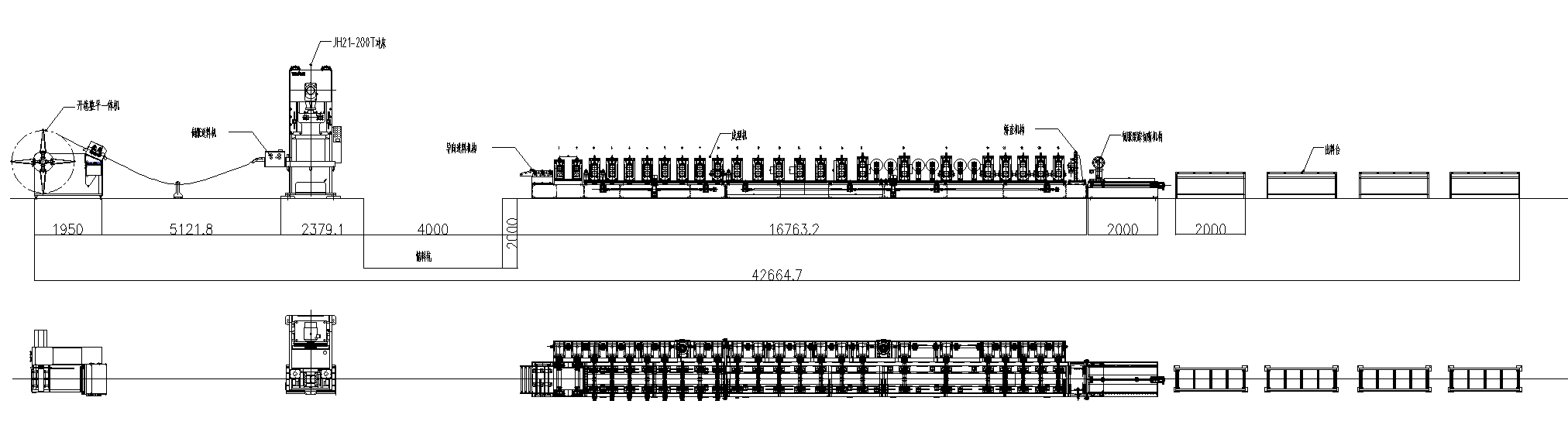

فك اللفائف وتغذيتها → التسوية → تغذية سيرفو عالية الدقة → التثقيب المباشر → التغذية الموجهة → التشكيل بالدرفلة الباردة → القص حسب الطول → التجميع التلقائي
وصف خطوة العملية
فك اللفائف والتغذية: يقوم جهاز فك اللفائف الهيدروليكي أو المظلي بحمل لفائف الصلب ويوفر إمدادًا مستمرًا من الصلب الشريطي إلى خط الإنتاج.
التسوية: تقوم آلة التسوية متعددة الأسطوانات بإجراء تسوية دقيقة للتخلص من إجهاد المواد الداخلية وضمان الدقة في مراحل التشكيل اللاحقة.
تغذية سيرفو عالية الدقة: يوفر نظام السيرفو تحديد المواقع والتغذية بدقة لضمان مواقع التثقيب الدقيقة.

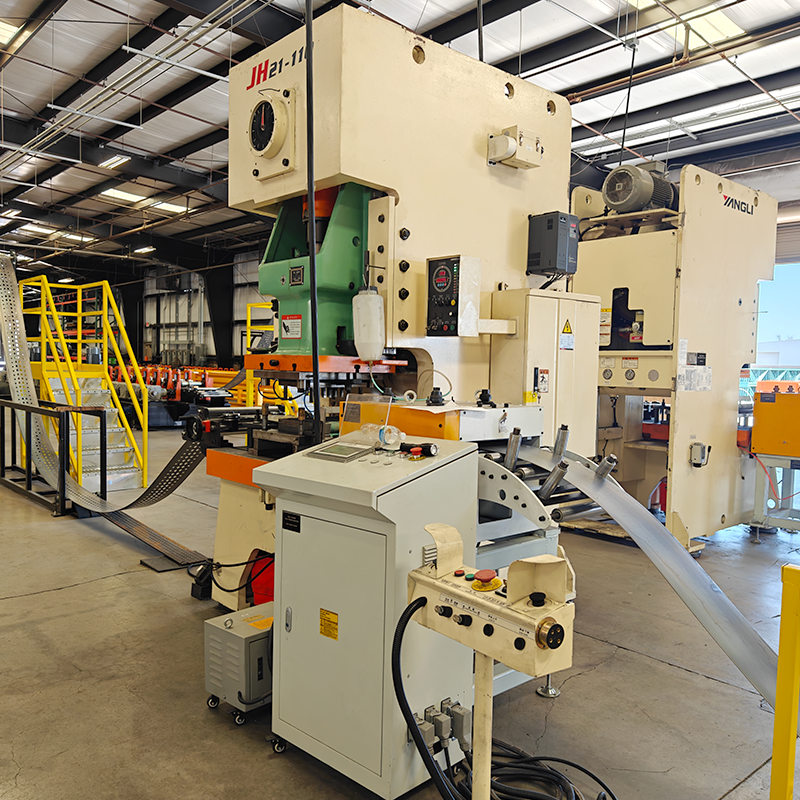

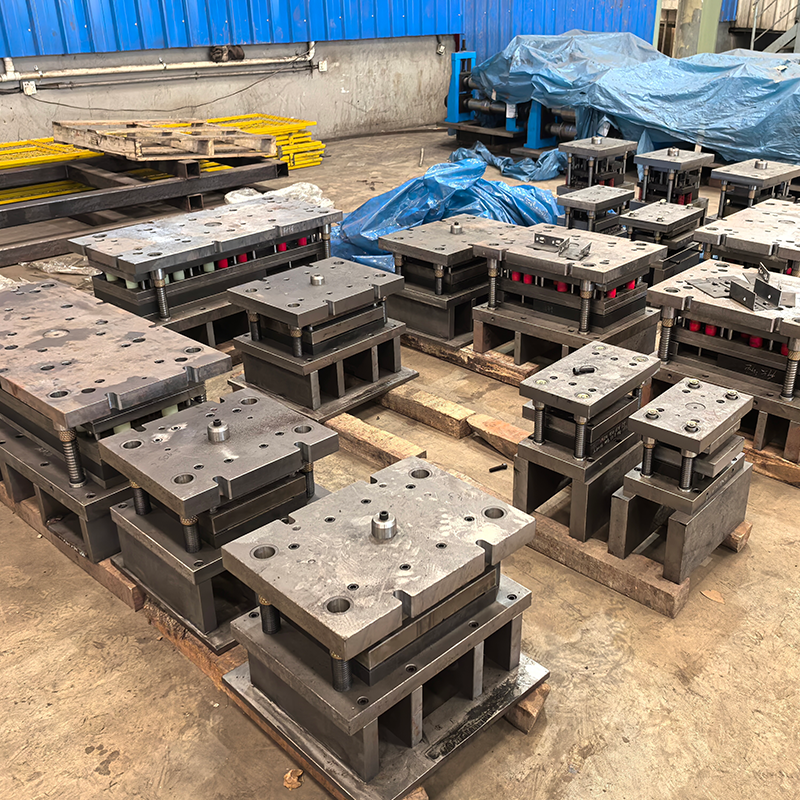

التثقيب الخطي: تقوم مكبس التثقيب المزود بأدوات معيارية بتثقيب الأنماط الكثيفة المستمرة، مثل الثقوب على شكل فراشة أو ماسة.
التغذية الموجهة: يضمن التوجيه التلقائي وضبط المحاذاة التغذية السلسة للشرائط ذات العرض المتفاوت.

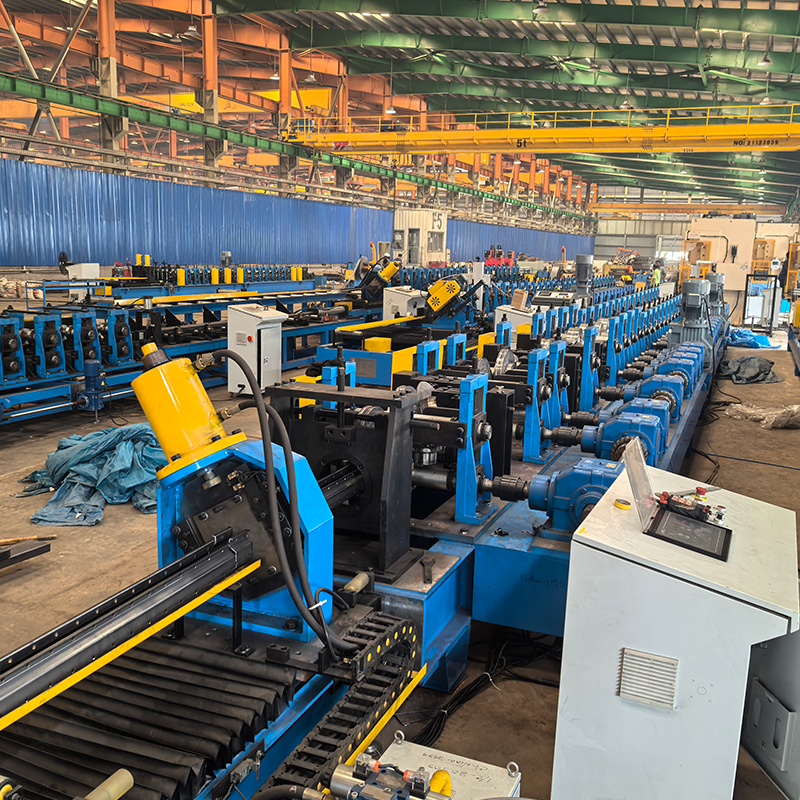

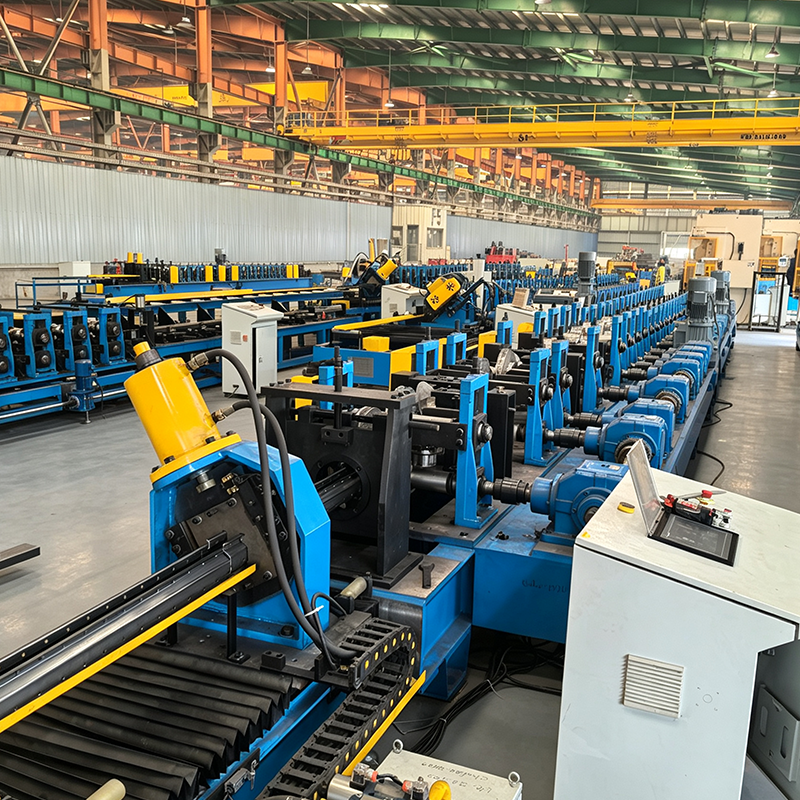

التشكيل باللف البارد: التشكيل التدريجي باللف البارد متعدد المراحل يشكل الشريط تدريجياً إلى المقطع العرضي المطلوب للعمود.
القطع حسب الطول: القطع التلقائي إلى أطوال محددة مسبقًا باستخدام الطرق الهيدروليكية أو طرق النشر؛ يضمن دقة عالية وحواف قطع نظيفة وناعمة.
التجميع التلقائي: العد والتجميع التلقائي؛ يتم تفريغ المنتجات النهائية بدقة.
الخامس. مجالات التطبيق
تُستخدم الأعمدة التي تنتجها آلات التشكيل بالدرفلة الباردة على نطاق واسع في السيناريوهات التالية:
المستودعات الآلية الذكية: تتطلب أنظمة التخزين والاسترجاع الآلية دقة عالية؛ تضمن القوائم عالية الدقة واجهة دقيقة وتشغيلًا سلسًا لرافعات التكديس والمركبات الموجهة آليًا.
مراكز لوجستيات التجارة الإلكترونية: تلبية احتياجات التخزين الهائلة لمؤسسات التجارة الإلكترونية من خلال بناء أنظمة رفوف رأسية فعالة تعمل على تعظيم استخدام المساحة وتحسين كفاءة تخزين البضائع واسترجاعها.
رفوف التخزين الثقيلة: مستودعات التصنيع وتخزين المواد الخام/السلع النهائية—أنظمة رفوف عالية التحمل للبضائع الثقيلة؛ تم تصميم القوائم التي تتميز بثقوب على شكل دمعة مقلوبة أو ماسية لتلبية متطلبات الخدمة الشاقة.
رفوف خفيفة/رفوف السوبر ماركت: رفوف البيع بالتجزئة والعرض — الإنتاج الضخم للأعمدة بمواصفات مختلفة؛ الأعمدة ذات الثقوب على شكل فراشة مناسبة لأنظمة الرفوف الخفيفة إلى المتوسطة.
التخزين بسلسلة التبريد: مرافق التخزين البارد والبيئات ذات درجات الحرارة المنخفضة — المواد المقاومة للطقس تلبي متطلبات البيئات المتخصصة.
مراكز البيانات: إدارة الكابلات ودعم المعدات داخل غرف الخوادم.
السادس. الخدمة والدعم
تصميم الحلول: اختيار المعدات المخصصة وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع المخصص: دعم التخصيص غير القياسي (بناءً على الرسومات أو العينات)؛ التحكم الكامل في العملية من تصميم اللفة إلى التصنيع الكامل للخط.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون تأشيرات صالحة ومتاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
التحسين المستمر: تتوفر خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
السابع. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة، وعمليات محسنة، وجودة موثوقة.
قدرات التصنيع عالية الدقة: دقة التشكيل ≤±0.1 مم والخطأ التراكمي ≤±1 مم على مسافة 16 مترًا— تتجاوز معايير الصناعة بكثير.
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال.
الخبرة المتخصصة في التخزين الذكي: فهم عميق للمتطلبات الصارمة للصناعة فيما يتعلق بدقة الرفوف، والقدرة على تحمل الأحمال، والكفاءة التشغيلية.
قدرات هندسية مخصصة قوية: القدرة على تصميم مجموعة واسعة من خطوط التشكيل بالدرفلة الباردة المعقدة المصممة خصيصًا لتلبية احتياجات العملاء المحددة.
شبكة الخدمة العالمية: يحمل المهندسون جميع التأشيرات اللازمة، مما يضمن أوقات استجابة سريعة.
اتصل بنا للحصول على مقترحات وعروض أسعار مفصلة!
