أولا: مقدمة عن المعدات

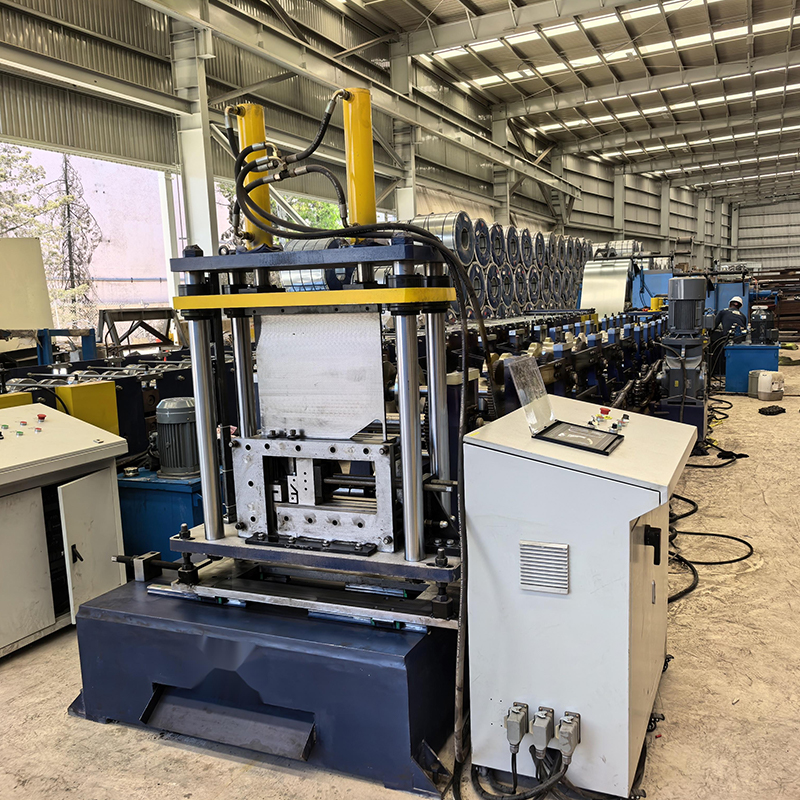

آلة تشكيل اللفائف سريعة التغيير C/Z/U هي معدات تشكيل لفائف باردة متخصصة مصممة لإنتاج المدادات الفولاذية ذات المقطع C والمقطع Z والمقطع U. تعد هذه المقاطع مكونات أساسية تستخدم على نطاق واسع في أنظمة التركيب الكهروضوئية، ورفوف المستودعات، والأطر الهيكلية الفولاذية؛ تحدد دقة مقطعها العرضي واتساق أبعادها بشكل مباشر جودة التجميع اللاحق والسلامة الهيكلية.
باستخدام عملية تشكيل الأسطوانة الباردة المستمرة، تقوم الآلة بتحويل ملفات الفولاذ المجلفن إلى مقاطع نهائية C أو Z أو U من خلال سير عمل متكامل يتضمن فك اللف والتغذية الموجهة والتسوية والتثقيب الهيدروليكي وتشكيل الأسطوانة والقطع الهيدروليكي والتفريغ.
يتميز الخط بأكمله بالتحكم التلقائي الكامل في PLC وشاشة HMI تعمل باللمس، مما يضمن التشغيل الآلي المستمر بدءًا من فك اللف وحتى تفريغ المنتجات النهائية. يمكن لآلة واحدة إنتاج جميع أنواع الملفات الشخصية الثلاثة —C وZ وU— مما يتيح "الإنتاج المرن باستخدام آلة واحدة لثلاثة ملفات شخصية". إنه يدمج وظيفة التثقيب الهيدروليكي عبر الإنترنت التي تقوم بتثقيب الثقوب بدقة على فترات زمنية محددة مسبقًا قبل التشكيل؛ يحدث التثقيب والتشكيل بشكل متزامن، مما يلغي الحاجة إلى المعالجة الثانوية. تستوعب المعدات مواد مختلفة —مثل الفولاذ المجلفن، والفولاذ المطلي بالألمنيوم والزنك، والفولاذ الأسود— بسمك يتراوح من 1.0 مم إلى 3.0 مم، ويمكنها إنتاج مواصفات بما في ذلك مقاطع C80–300 وZ80–300 وU80–300 (عرض 80–300 مم). تتطلب هذه الآلة مشغلًا واحدًا فقط، وهي أحد الأصول الأساسية للمصنعين في قطاعات مثل تركيب الطاقة الكهروضوئية، ورفوف المستودعات، والهياكل الفولاذية الخفيفة، مما يساعدهم على تقليل التكاليف وتعزيز الكفاءة.
الثاني. المزايا الأساسية ونقاط البيع
(1) آلة واحدة، ثلاثة مقاطع؛ إنتاج مرن
وهذه هي الميزة الأساسية التي تميز هذه المعدات عن خطوط الإنتاج التقليدية ذات المواصفات الواحدة.
عادةً ما يتم تخصيص معدات التشكيل باللف البارد التقليدية لمواصفات واحدة؛ يتطلب تغيير المقاطع تفكيك البكرات وإجراء تعديلات متكررة، مما يؤدي إلى فترات توقف طويلة وتكاليف عالية. تتميز هذه المعدات بتصميم معياري، مما يتيح إنتاج ثلاثة أنواع من المقاطع —المقاطع C، والمقاطع Z، والمقاطع U— على جهاز واحد. إنه يستوعب مواصفات مختلفة، ويغطي نطاق عرض مشترك يبلغ 80–300 ملم. يتم تبديل الملف الشخصي من خلال عملية بلمسة واحدة على شاشة اللمس PLC. لا يلزم إجراء أي تغييرات على القالب أو فنيين متخصصين؛ حيث يمكن للمشغلين القياسيين التعامل مع المفتاح. ويؤدي هذا إلى تعزيز استخدام المعدات بشكل كبير وتقصير أوقات التسليم بشكل كبير للطلبات المخصصة على دفعات صغيرة.
(2) التثقيب والتشكيل الهيدروليكي المتكامل
يدمج الجهاز نظام تثقيب هيدروليكي مضمن، ويقوم بإجراء تثقيب دقيق لثقوب التثبيت وفتحات التوصيل والأنماط الأخرى قبل دخول الشريط الفولاذي إلى وحدة التشكيل. تتم عملية التثقيب والتشكيل بشكل متزامن ومستمر، مما يلغي الحاجة إلى مراحل تثقيب منفصلة، أو وضع ثانوي، أو التعامل مع المواد الوسيطة.
دقة أعلى: يتم إجراء التثقيب على الشريط المسطح، مما يضمن تحديد الموضع بدقة والحفاظ على انحراف موقع الفتحة في حدود ±0.5 مم.
كفاءة أعلى: يتم إكمال عملية التثقيب والتشكيل في وقت واحد، مما لا يضيف أي وقت إضافي إلى دورة الإنتاج.
تكلفة أقل: تلغي الحاجة إلى معدات تثقيب ومشغلين منفصلين؛ يتم إكمال عمليتين في خطوة واحدة.
قدرة عالية على التكيف: يمكن تكوين مسافات وأنماط الثقوب لتلبية متطلبات العملاء، مما يسمح بالتعامل المرن مع الطلبات المتنوعة.
(3) تشكيل عالي الدقة وجودة فائقة
يستخدم النظام عملية تشكيل الأسطوانة الباردة التدريجية متعددة التمريرات. يتم تحسين تصميمات القوالب ومعلمات التشكيل باستخدام خوارزميات دقيقة لضمان دقة المنتج عند المصدر. تصل دقة التشكيل إلى ±0.5 مم، مما يلبي معايير الصناعة لتطبيقات مثل أنظمة التركيب الكهروضوئية، ورفوف المستودعات، والمكونات الهيكلية الفولاذية. يضمن تصميم الأسطوانة متعددة التمريرات أبعادًا دقيقة للمقطع العرضي ومقاطع عرضية مستقرة. تستخدم المكونات الرئيسية فولاذ القالب Cr12MoV الخاضع للمعالجة الحرارية الفراغية، مما يؤدي إلى عمر أسطوانة يبلغ ثلاثة أضعاف عمر الأسطوانات القياسية. تلبي المنتجات معايير صارمة للاستقامة والالتواء، مما يمنع بشكل فعال عدم محاذاة التجميع ويضمن معدل مرور مرتفع للمنتج.
(4) الإنتاج عالي الكفاءة والقدرة الرائدة

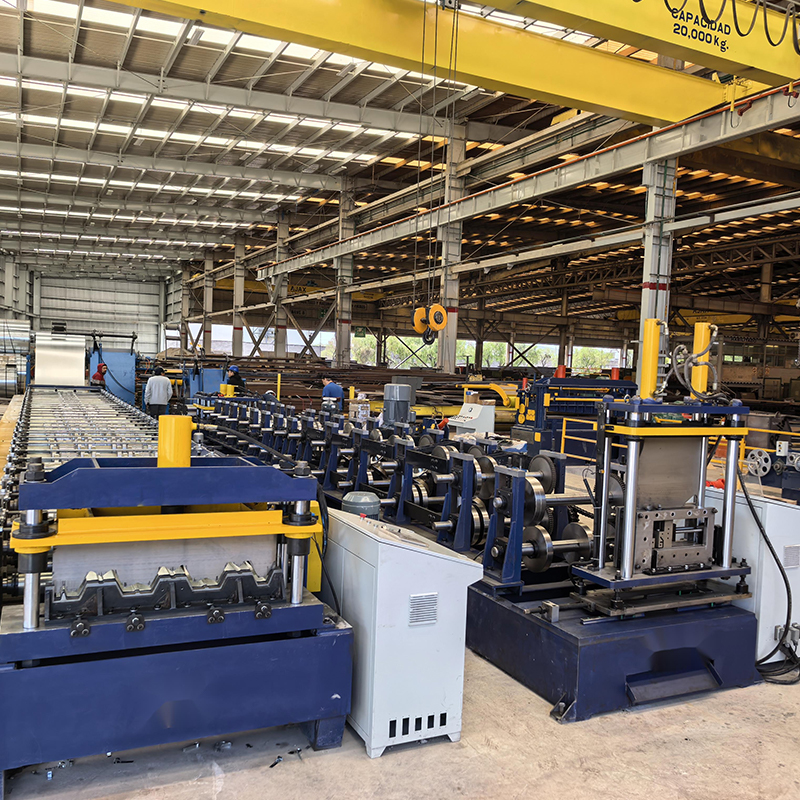

يقوم الخط المتكامل بأتمتة العملية بأكملها —من فك اللف والتسوية إلى التثقيب والتشكيل والقطع. تصل سرعات التشغيل إلى 30 مترًا في الدقيقة (قابلة للتعديل بناءً على نوع المادة وسمكها)، مع إجراء التثقيب والتشكيل بشكل متزامن للتخلص من الوقت الضائع. يتيح الإنتاج الآلي بالكامل لمشغل واحد إدارة الخط بأكمله، مما يؤدي إلى مكاسب في الكفاءة أعلى بعدة مرات من طرق الإنتاج التقليدية.
(5) توفير كبير في العمالة وانخفاض التكاليف الإجمالية
تتطلب آلة تشكيل المدادات الباردة CZU مشغلًا واحدًا فقط؛ الخط آلي للغاية، مما يضمن التشغيل المستمر من فك اللف إلى التفريغ. يتم خفض تكاليف العمالة بنسبة تزيد عن 60%، مما يؤدي فعليًا إلى القضاء على عدم الكفاءة وكثافة العمالة العالية المرتبطة بخطوط الإنتاج التقليدية. تؤدي معدلات استخدام المواد المرتفعة وفترات الضمان الطويلة للمكونات الرئيسية إلى انخفاض تكاليف التشغيل والصيانة بشكل كبير.
(6) عملية التشكيل البارد: فعالة من حيث التكلفة وموفرة للطاقة
يؤدي اعتماد عملية التشكيل بالدرفلة الباردة بدلاً من الختم الساخن إلى تقليل تكاليف الاستثمار الأولية في المعدات بنحو 30%. يؤدي التشكيل بالدرفلة الباردة إلى التخلص من الحاجة إلى معدات التدفئة وأنظمة التحكم المعقدة في درجة الحرارة، مما يؤدي إلى انخفاض استهلاك الطاقة. وبما أن العملية تحدث في درجة حرارة الغرفة، فإن الخصائص المعدنية للمادة تظل دون تغيير، مما ينتج عنه منتج نهائي أكثر متانة وأمانًا. وبالمقارنة بالدرفلة الساخنة التقليدية، فإنها توفر 30% من استخدام المواد مع تحقيق قوة هيكلية مكافئة.
(7) قوية ومتينة وموثوقة
يتميز إطار الماكينة بهيكل فولاذي ملحوم عالي التحمل خضع لمعالجة الشيخوخة؛ فهو يوفر صلابة عالية ومقاومة ممتازة للاهتزاز، مما يضمن عدم التشوه أثناء التشغيل على المدى الطويل.
تُصنع الأسطوانات من فولاذ Cr12MoV عالي الجودة وتخضع للمعالجة الحرارية الفراغية، مما يضمن صلابة عالية ومقاومة فائقة للتآكل.
يوفر نظام التثقيب الهيدروليكي قوة ودقة عالية، وهو مصمم خصيصًا لمعالجة الألواح التي يبلغ سمكها 1–3 مم.
تستخدم المكونات الكهربائية الرئيسية علامات تجارية مشهورة عالميًا، مثل Siemens PLCs.
توفر معدلات الفشل المنخفضة وعمر الخدمة الطويل أساسًا متينًا للإنتاج المستقر وطويل الأمد.
(8) التحكم الذكي وسهولة التشغيل
يتيح التحكم الآلي الكامل في PLC مع واجهة شاشة تعمل باللمس عالية الوضوح الإدارة الرقمية للعملية بأكملها. يمكن للمشغلين تكوين المعلمات —مثل مواصفات الملف الشخصي، وسرعة الإنتاج، وفترات التثقيب، وأطوال القطع— بلمسة واحدة، ويقوم النظام تلقائيًا بضبط الإعدادات وفقًا لذلك. تم تجهيز الجهاز بأنظمة مراقبة وتحذير من الأخطاء في الوقت الفعلي، ويقوم تلقائيًا بتنبيه المشغلين إلى الحالات الشاذة ويعرض سبب الخطأ. يمكن للمشغلين الجدد العمل بشكل مستقل بعد 1–2 يوم فقط من التدريب.
ثالثا. المعايير الفنية
معلمة العنصر
المواد القابلة للتطبيق: الفولاذ المجلفن، الفولاذ المطلي بالألمنيوم والزنك، شريط الفولاذ الأسود، إلخ.
سمك المادة: 1.0–3.0 ملم

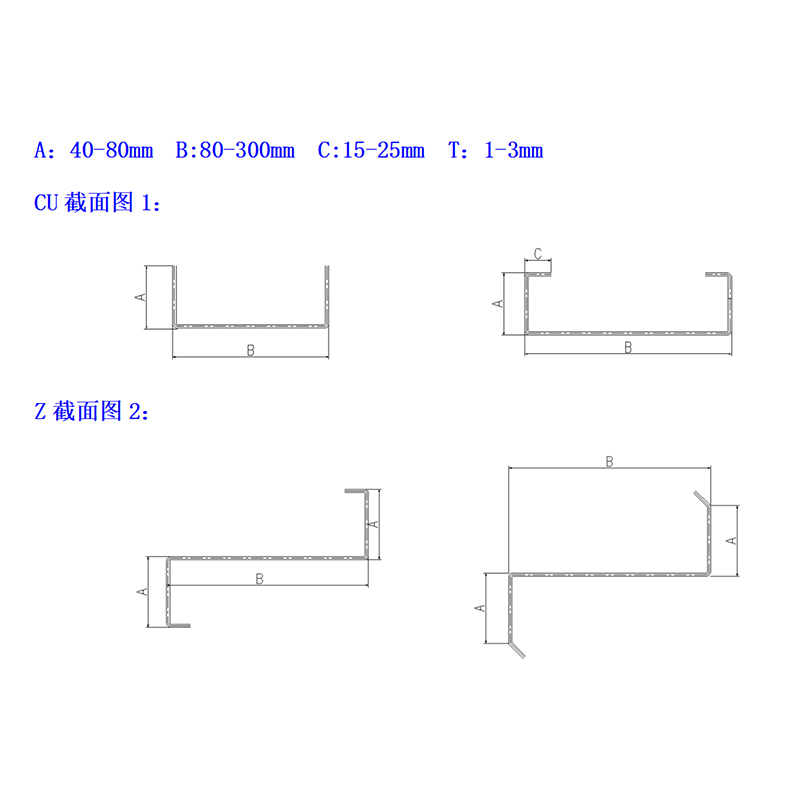

مواصفات التشكيل ملفات تعريف C80–300 / Z80–300 / U80–300
إمكانية ثلاثة في واحد: ملف تعريف C + ملف تعريف Z + ملف تعريف U (التبديل بلمسة واحدة)
دقة التشكيل ≤±0.5 مم
دقة التثقيب ≤±0.5 مم
سرعة التشغيل: 30 م/دقيقة (تختلف حسب المادة والسمك)
طريقة التثقيب: التثقيب الهيدروليكي المباشر (يتم التثقيب والتشكيل في وقت واحد)
طريقة القطع: القطع الهيدروليكي
مادة الأسطوانة: Cr12MoV (معالجة حرارياً بالفراغ)
نظام التحكم: التحكم الآلي بالكامل PLC
المشغلون 1 شخص
الرابع. عملية الإنتاج

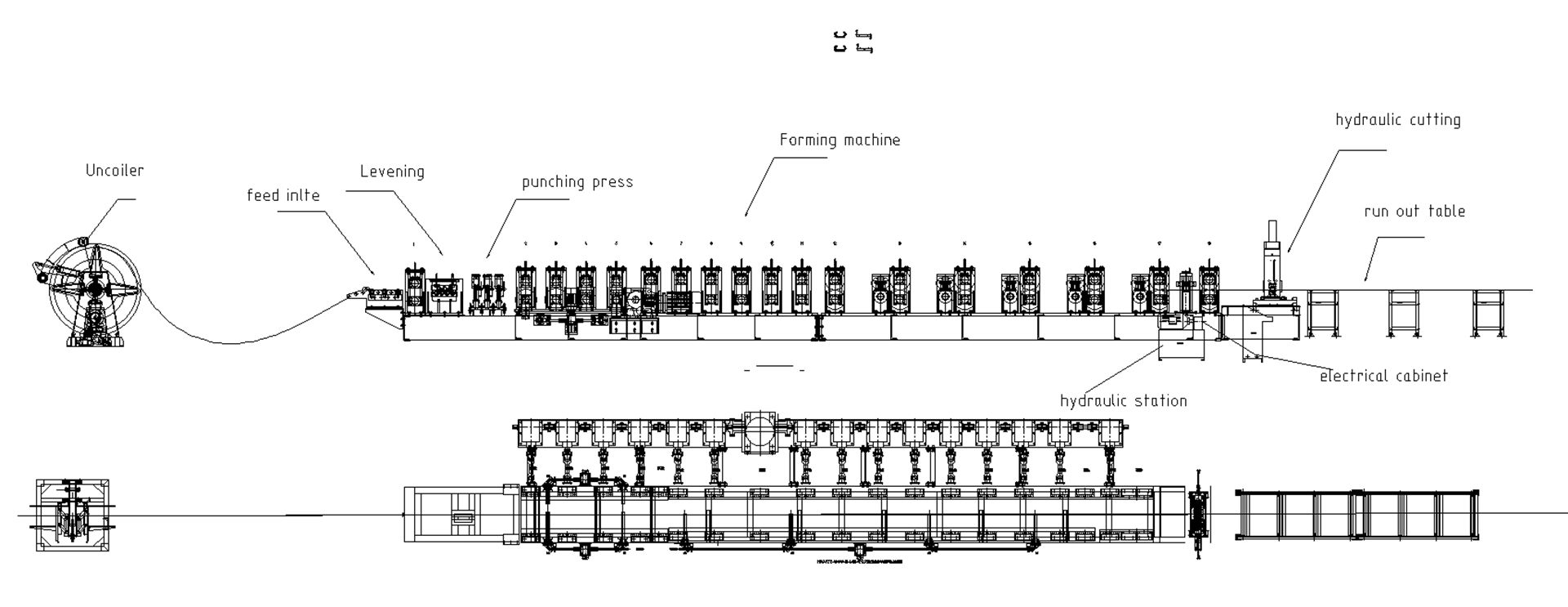

فك اللفائف → التغذية الموجهة → التسوية → التثقيب الهيدروليكي → التشكيل بالدرفلة → القطع الهيدروليكي → التفريغ
وصف العملية

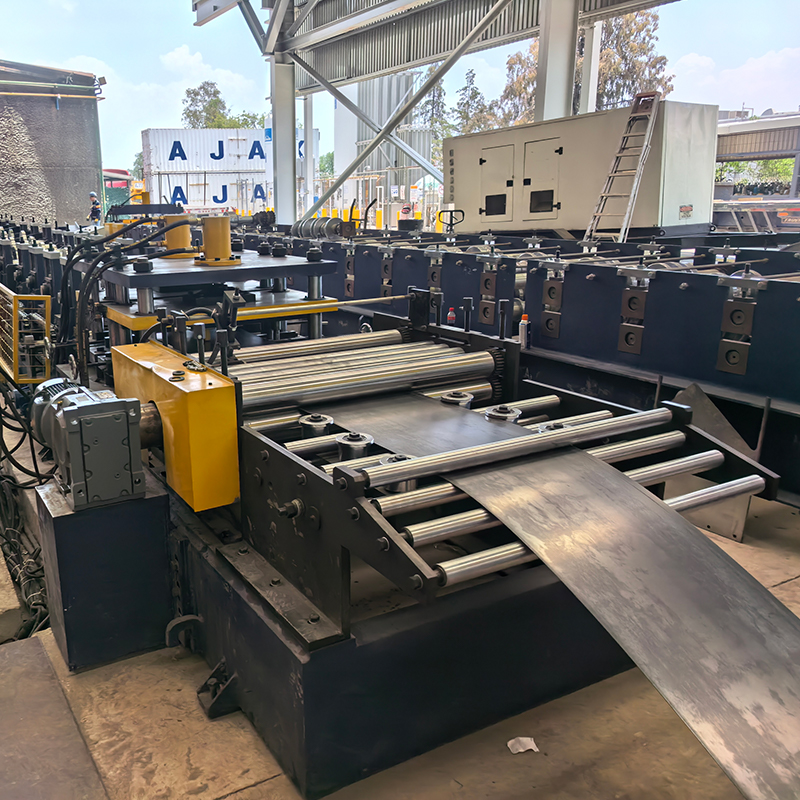

فك اللفائف: يدعم جهاز فك اللفائف لفائف الفولاذ ويضمن تغذية المواد بشكل مستقر.
التغذية الموجهة: يضمن التوجيه والمحاذاة التلقائية للمواد دخول الشريط الفولاذي إلى وحدة التسوية في الموضع الصحيح.
التسوية: تقوم آلة التسوية متعددة الأسطوانات بإجراء تسوية دقيقة للتخلص من إجهاد المواد الداخلية وضمان الدقة في مراحل التشكيل اللاحقة.
التثقيب الهيدروليكي: يقوم التثقيب الهيدروليكي المضمن بإنشاء فتحات التثبيت وفتحات التوصيل وما إلى ذلك، على فترات زمنية محددة مسبقًا.
التشكيل باللف: التشكيل التدريجي باللف البارد متعدد التمريرات (مع التبديل بلمسة واحدة بين المقاطع C وZ وU) يشكل الشريط الفولاذي تدريجيًا إلى المقطع العرضي المطلوب.
القطع الهيدروليكي: يضمن القطع الهيدروليكي ذو الطول الثابت دقة عالية وحواف قطع نظيفة وناعمة.
التفريغ: يتم تفريغ المنتجات النهائية بطريقة منظمة.
الخامس. مجالات التطبيق

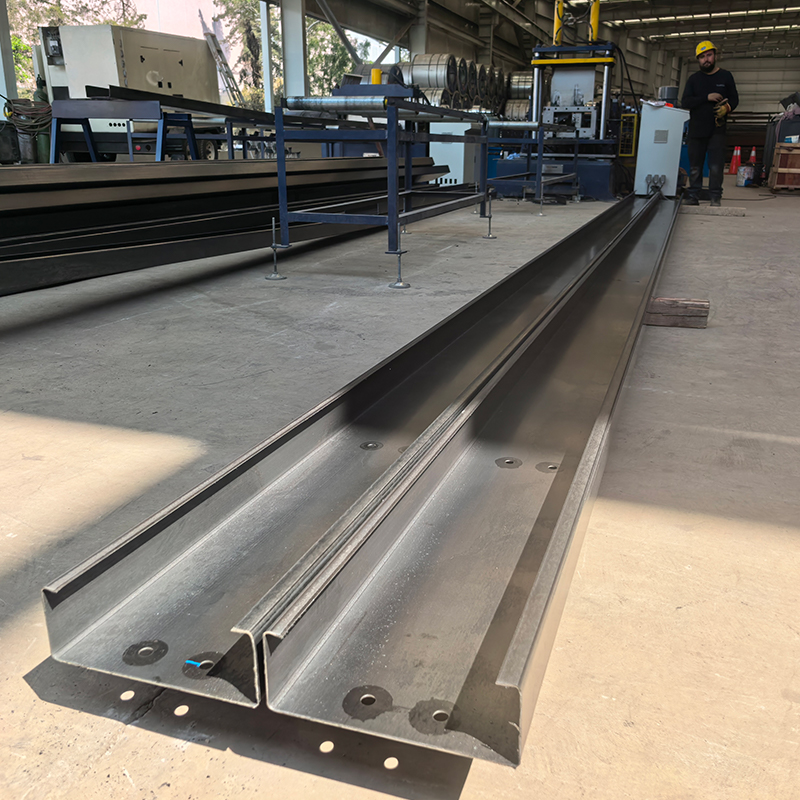

تُستخدم مقاطع الفولاذ على شكل C وZ وU التي تنتجها آلة التشكيل بالدرفلة الباردة CZU على نطاق واسع في القطاعات التالية:
الطاقة الجديدة (الطاقة الكهروضوئية): الملامح الهيكلية الأساسية لأنظمة تركيب الطاقة الكهروضوئية وحوامل تتبع الطاقة الشمسية —يعمل الفولاذ على شكل C/Z/U كمادة خام أساسية لهياكل تركيب الطاقة الكهروضوئية، مع ارتفاع الطلب في السوق. يتم استخدام الفولاذ على شكل حرف Z بشكل متكرر في أنظمة المدادات المستمرة لحوامل الطاقة الكهروضوئية، مما يجعله مناسبًا بشكل خاص لمتطلبات تركيب مجموعات الطاقة الكهروضوئية ذات الامتداد الكبير.
البناء الفولاذي: تُستخدم المكونات الهيكلية مثل المدادات الفولاذية على شكل حرف C/Z، والهياكل الفولاذية خفيفة الوزن، وأرضيات الأرضيات — المدادات الفولاذية على شكل حرف Z على نطاق واسع في الهياكل الفولاذية للمنشآت الصناعية نظرًا لسهولة تداخلها واستمراريتها الممتازة.
التخزين والخدمات اللوجستية: مقاطع مثل القوائم والعوارض لرفوف التخزين—يعمل الفولاذ على شكل حرف C/U كمكون أساسي لأنظمة الرفوف.
التدعيم الزلزالي: ملفات تعريف أساسية لبناء أنظمة التدعيم الزلزالي.
تصنيع السيارات: مقاطع السيارات خفيفة الوزن مثل ألواح هيكل السيارة والعوارض الطولية للهيكل.
الهندسة الكهربائية: دعم الصناعة الكهربائية، مثل حوامل الكابلات وهياكل الخزائن الكهربائية.
السادس. الخدمة والدعم
تصميم الحلول: اختيار المعدات المخصصة وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع المخصص: دعم التخصيص غير القياسي، مع التحكم الكامل في العملية بأكملها —من تصميم اللفة إلى التصنيع الكامل للخط.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون تأشيرات صالحة ومتاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
التحسين المستمر: تتوفر خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
السابع. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة
قدرة ثلاثة في واحد: إنتاج ملفات تعريف القناة C والقناة Z والقناة U على جهاز واحد —القضاء على الحاجة إلى الاستثمار الزائد
التثقيب والتشكيل المتكامل: يتم التثقيب الهيدروليكي وتشكيل المقاطع عبر الإنترنت في وقت واحد، مما يوفر المعدات والعمالة والوقت
التصنيع عالي الدقة: دقة تشكيل تبلغ ±0.5 مم، وتلبي معايير الصناعة في مختلف القطاعات
كفاءة عالية وتوفير الطاقة: يتم تشغيلها بواسطة شخص واحد بسرعة تشغيل تبلغ 30 مترًا في الدقيقة، مما يقلل بشكل كبير من تكاليف العمالة
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال
شبكة الخدمات العالمية: يحمل المهندسون جميع التأشيرات اللازمة، مما يضمن الاستجابة السريعة
