أولا: مقدمة عن المعدات
آلة تشكيل اللفائف سريعة التغيير C/U هي معدات تشكيل لفائف باردة متخصصة مصممة لإنتاج المدادات ذات القناة C والقناة U. تعد هذه المقاطع مكونات أساسية تستخدم على نطاق واسع في أنظمة التركيب الكهروضوئية، ورفوف المستودعات، والأطر الهيكلية الفولاذية؛ إن دقة مقاطعها العرضية واتساق أبعادها تحدد بشكل مباشر جودة التجميع اللاحق والسلامة الهيكلية.
باستخدام عملية تشكيل الأسطوانة الباردة المستمرة، تدمج المعدات فك اللف الهيدروليكي، والتغذية الموجهة، والتسوية، والقطع المسبق الهيدروليكي، وتشكيل الأسطوانة، وطاولة الخروج في سير عمل مبسط واحد، مما ينتج مباشرة مقاطع قناة C أو قناة U النهائية.
على عكس العمليات التقليدية التي تقطع المواد بعد التشكيل، تستخدم هذه الآلة طريقة القطع المسبق الهيدروليكية: يتم تسوية الشريط وقطعه إلى طول دقيق قبل دخوله إلى وحدة التشكيل. تعتبر هذه العملية مثالية للتطبيقات التي تتطلب تشكيل صفائح فردية، خاصة عندما تكون حواف القطع عالية الجودة ضرورية أو عندما يكون التكامل المرن مع عمليات التثقيب ضروريًا. يتميز الخط بأكمله بالتحكم الآلي الكامل في PLC وشاشة HMI تعمل باللمس، مما يضمن التشغيل الآلي المستمر بدءًا من فك اللف وحتى تفريغ المنتجات النهائية.
يمكن لجهاز واحد إنتاج ملفات تعريف القناة C والقناة U، مما يتيح "إمكانية الملفين على جهاز واحد" والإنتاج المرن. يستوعب مواد مختلفة —مثل الفولاذ المجلفن، والفولاذ المطلي بالألمنيوم والزنك، وشرائط الفولاذ الأسود— بسمك يتراوح من 1.0 مم إلى 3.0 مم، ويمكنه تصنيع مواصفات بما في ذلك مقاطع C80–300 وU80–300 (عرض 80–300 مم). تتطلب هذه المعدات مشغلًا واحدًا فقط، وهي أحد الأصول الأساسية للمصنعين في قطاعات مثل تركيب الطاقة الكهروضوئية، ورفوف المستودعات، والهياكل الفولاذية الخفيفة، مما يساعد على تقليل التكاليف وتعزيز الكفاءة.
الثاني. المزايا الأساسية ونقاط البيع
(1) القدرة على الملف الشخصي المزدوج، الإنتاج المرن
وهذه هي الميزة الأساسية التي تميز هذه المعدات عن خطوط الإنتاج التقليدية ذات المواصفات الواحدة.
عادةً ما يتم تخصيص معدات التشكيل التقليدية بالدرفلة الباردة لمواصفات واحدة؛ يتطلب تغيير المقاطع تفكيك البكرات وإجراء تعديلات متكررة، مما يؤدي إلى تكاليف عالية وأوقات توقف طويلة. تتميز هذه الآلة بتصميم معياري، مما يتيح إنتاج ملفات تعريف القناة C والقناة U على وحدة واحدة. إنه يستوعب مواصفات مختلفة، ويغطي نطاق عرض مشترك يبلغ 80–300 ملم. يتم تبديل الملف الشخصي من خلال عملية بلمسة واحدة على شاشة اللمس PLC. لا يلزم إجراء أي تغييرات على القالب أو فنيين متخصصين؛ حيث يمكن للمشغلين القياسيين إجراء التبديل. ويؤدي هذا إلى تعزيز استخدام المعدات بشكل كبير وتقصير أوقات التسليم بشكل كبير للطلبات المخصصة على دفعات صغيرة.
(2) التشكيل المسبق للقطع حسب الطول، وتعزيز مرونة العملية
تستخدم الماكينة عملية قطع مسبقة هيدروليكية: يتم قطع الشريط الفولاذي بدقة إلى الطول المحدد بعد التسوية ولكن قبل الدخول إلى وحدة التشكيل للتشكيل بالدرفلة الباردة. يعد هذا النهج مناسبًا بشكل خاص لمتطلبات الإنتاج التي تتضمن تشكيل الصفائح الفردية. بالمقارنة مع القطع بعد التشكيل، توفر هذه العملية العديد من المزايا:
جودة قطع فائقة: يضمن القطع في حالة الصفائح المسطحة سطح قطع أملس خالٍ من التشوه الزاوي أو النتوءات، بدقة قطع تبلغ < ±0.5 مم.
لا حاجة للتتبع عبر الإنترنت: يحدث القطع أثناء ثبات المادة أو تحركها بسرعة منخفضة، مما يؤدي إلى نظام أبسط وأكثر موثوقية.
تكامل مرن للعمليات: ينسق بسهولة مع عمليات التثقيب والنقش وغيرها من العمليات لتلبية احتياجات التصنيع المتنوعة.
مناسب للألواح السميكة: بالنسبة للألواح التي يبلغ سمكها 1–3 مم، يتطلب قطع الصفائح المسطحة قوة أقل ويطيل عمر القالب مقارنة بقطع المظهر الجانبي المشكل.
قدرة واسعة على التكيف مع المواد: تمنع بشكل فعال الانحرافات الأبعادية الناجمة عن ارتداد الملف الشخصي والتي يمكن أن تحدث أثناء القطع بعد التشكيل.
(3) تشكيل عالي الدقة، جودة استثنائية
تستخدم الآلة عملية تشكيل الأسطوانة الباردة التدريجية متعددة التمريرات. تعمل الخوارزميات الدقيقة على تحسين تصميم القالب ومعلمات التشكيل، مما يضمن دقة المنتج عند المصدر. تصل دقة التشكيل إلى ±0.5 مم، مما يلبي معايير الصناعة لتطبيقات مثل أنظمة التركيب الكهروضوئية، ورفوف المستودعات، والمكونات الهيكلية الفولاذية. المكونات الرئيسية مصنوعة من الفولاذ المصبوب Cr12MoV الخاضع للمعالجة الحرارية الفراغية، مما يؤدي إلى عمر أسطوانة أطول بثلاث مرات من عمر الأسطوانات القياسية. يلبي المنتج معايير الاستقامة والالتواء، مما يمنع بشكل فعال أخطاء التثبيت والربط مع ضمان معدل تمرير مرتفع.
(4) إنتاج عالي الكفاءة بقدرة رائدة في الصناعة
يقوم الخط المتكامل بأتمتة العملية بأكملها —من فك اللف والتسوية إلى القطع والتشكيل. تصل سرعات التشغيل إلى 30 مترًا في الدقيقة (قابلة للتعديل بناءً على المادة والسمك)، مما يضمن إنتاجًا مستقرًا وعالي الكفاءة. تعمل عملية "القطع قبل التشكيل" على إزالة القطع باعتباره عنق زجاجة لسرعة الخط، مما يسمح بتغذية الصفائح بشكل مستمر في آلة التشكيل لإجراء عمليات مبسطة وعالية الكفاءة. يتيح الإنتاج الآلي بالكامل لمشغل واحد إدارة الخط بأكمله، مما يؤدي إلى مكاسب في الكفاءة أعلى بعدة مرات من طرق الإنتاج التقليدية.
(5) توفير كبير في العمالة وخفض التكاليف الإجمالية
تتطلب طرق الإنتاج التقليدية تكاليف عمالة عالية لكل طن؛ في المقابل، تتطلب آلة تشكيل CU بالدرفلة الباردة مشغلًا واحدًا فقط. الخط آلي للغاية، مما يضمن التشغيل المستمر من فك اللف إلى التفريغ. يتم خفض تكاليف العمالة بنسبة تزيد عن 60%، مما يؤدي إلى القضاء على عدم الكفاءة والطبيعة كثيفة العمالة للخطوط التقليدية. يؤدي الاستخدام العالي للمواد وفترات الضمان الطويلة للمكونات الرئيسية إلى انخفاض تكاليف التشغيل والصيانة بشكل كبير.
(6) التشكيل بالدرفلة الباردة: فعال من حيث التكلفة وموفر للطاقة
يؤدي اعتماد التشكيل بالدرفلة الباردة بدلاً من الختم الساخن إلى تقليل تكاليف الاستثمار في المعدات بنحو 30%. يؤدي التشكيل بالدرفلة الباردة إلى التخلص من الحاجة إلى معدات التدفئة وأنظمة التحكم المعقدة في درجة الحرارة، مما يؤدي إلى انخفاض استهلاك الطاقة. تتم هذه العملية في درجة حرارة الغرفة، مما يحافظ على الخصائص المعدنية للمادة ويؤدي إلى منتج نهائي أكثر متانة وأمانًا. وبالمقارنة بالدرفلة الساخنة التقليدية، فإنها توفر 30% من استخدام المواد مع تحقيق قوة مكافئة.
(7) قوي، متين، مستقر، وموثوق
يتميز إطار الماكينة بهيكل فولاذي ملحوم عالي التحمل خضع لمعالجة الشيخوخة؛ فهو يوفر صلابة عالية ومقاومة ممتازة للاهتزاز، مما يضمن عدم التشوه أثناء التشغيل على المدى الطويل.
تُصنع الأسطوانات من فولاذ Cr12MoV عالي الجودة وتخضع للمعالجة الحرارية الفراغية، مما يضمن صلابة عالية ومقاومة فائقة للتآكل.
يوفر نظام القص الهيدروليكي قوة ودقة عالية، وهو مصمم خصيصًا للألواح التي يبلغ سمكها 1–3 مم.
تستخدم المكونات الكهربائية الرئيسية علامات تجارية مشهورة عالميًا، مثل Siemens PLCs.
توفر معدلات الفشل المنخفضة وعمر الخدمة الطويل أساسًا متينًا لإنتاج مستقر وطويل الأمد.
(8) التحكم الذكي وسهولة التشغيل
يتيح التحكم التلقائي الكامل في PLC وواجهة شاشة تعمل باللمس عالية الوضوح إدارة رقمية شاملة للعملية بأكملها. يمكن للمشغلين تكوين المعلمات —مثل مواصفات الملف الشخصي وسرعة الإنتاج وطول القطع— عبر الواجهة بنقرة واحدة، مما يسمح للنظام بمطابقة معلمات التشكيل تلقائيًا مع مواضع القالب. تم تجهيز الوحدة بأنظمة المراقبة في الوقت الفعلي والإنذار المبكر بالأخطاء، وتقوم الوحدة تلقائيًا بتشغيل الإنذارات وعرض سبب أي عطل. يحتاج المبتدئون إلى 1–2 يومًا فقط من التدريب لتشغيل الماكينة بشكل مستقل. يمكن برمجة مهام إنتاج متعددة مسبقًا للتصنيع الآلي.
ثالثا. المعايير الفنية
معلمة العنصر
المواد القابلة للتطبيق: الفولاذ المجلفن، الفولاذ المطلي بالألمنيوم والزنك، شريط الفولاذ الأسود، إلخ.
سمك المادة: 1.0–3.0 ملم

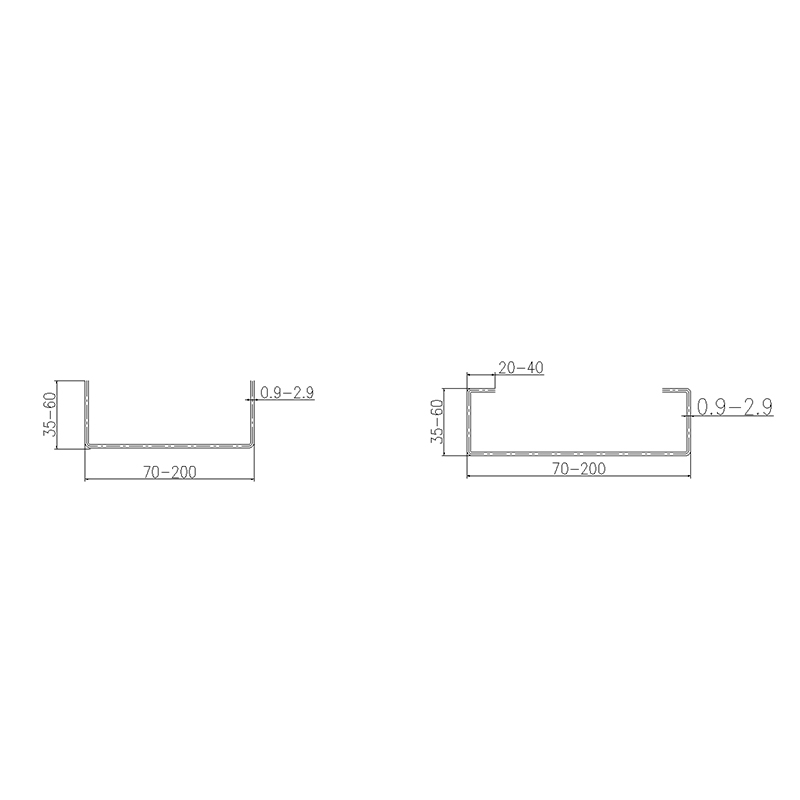

مواصفات التشكيل مقاطع C80–300 / U80–300
إمكانية الملف الشخصي المزدوج: ملف تعريف C + ملف تعريف U (التبديل بلمسة واحدة)
دقة التشكيل ≤±0.5 مم
دقة القطع ≤±0.5 مم
سرعة التشغيل: 30 م/دقيقة (تختلف حسب المادة والسمك)
طريقة القطع: القطع الهيدروليكي المسبق (القطع قبل التشكيل)
مادة الأسطوانة: Cr12MoV (معالجة حرارياً بالفراغ)
نظام التحكم: التحكم الآلي بالكامل PLC
المشغلون 1 شخص
الرابع. عملية الإنتاج

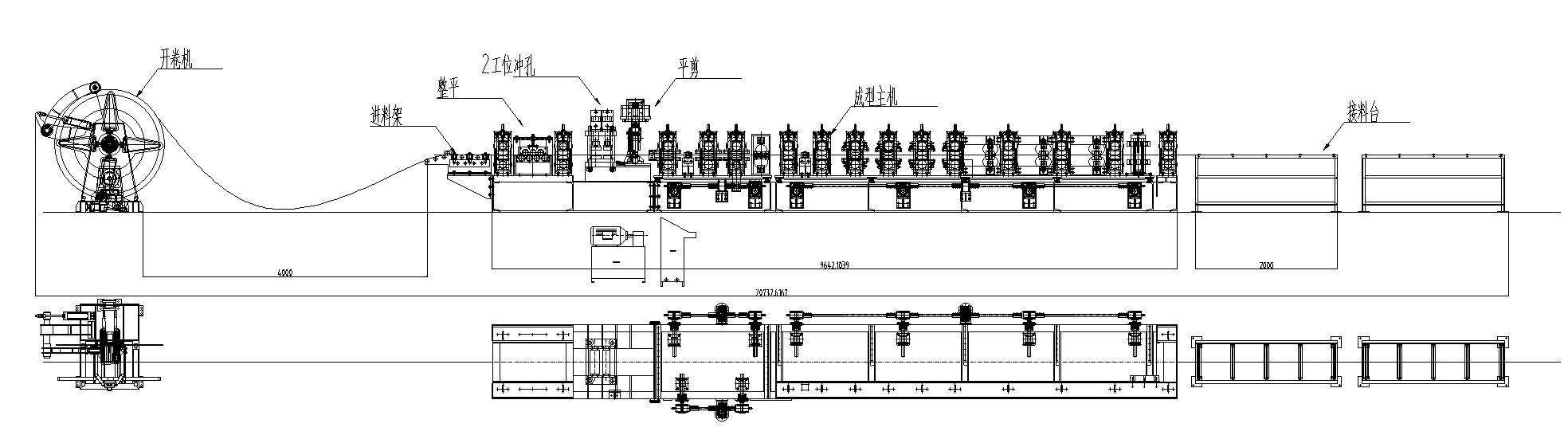

فك اللفائف الهيدروليكي → التغذية الموجهة → وحدة التسوية → القص المسبق الهيدروليكي → آلة التشكيل → طاولة التفريغ
وصف خطوة العملية
فك اللفائف الهيدروليكي: يدعم جهاز فك اللفائف الهيدروليكي لفائف الصلب ويضمن تغذية مستقرة للمواد؛ ويمكن تخصيص أقصى سعة تحميل.
التغذية الموجهة: يضمن التوجيه التلقائي للمواد وتصحيح المحاذاة دخول الشريط الفولاذي إلى وحدة التسوية في الموضع الصحيح.

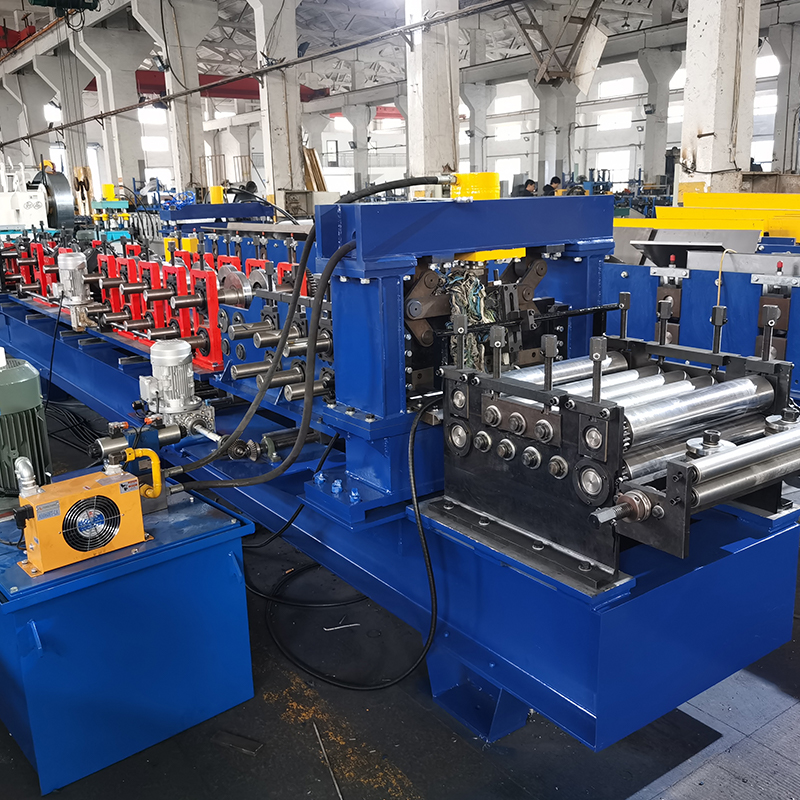

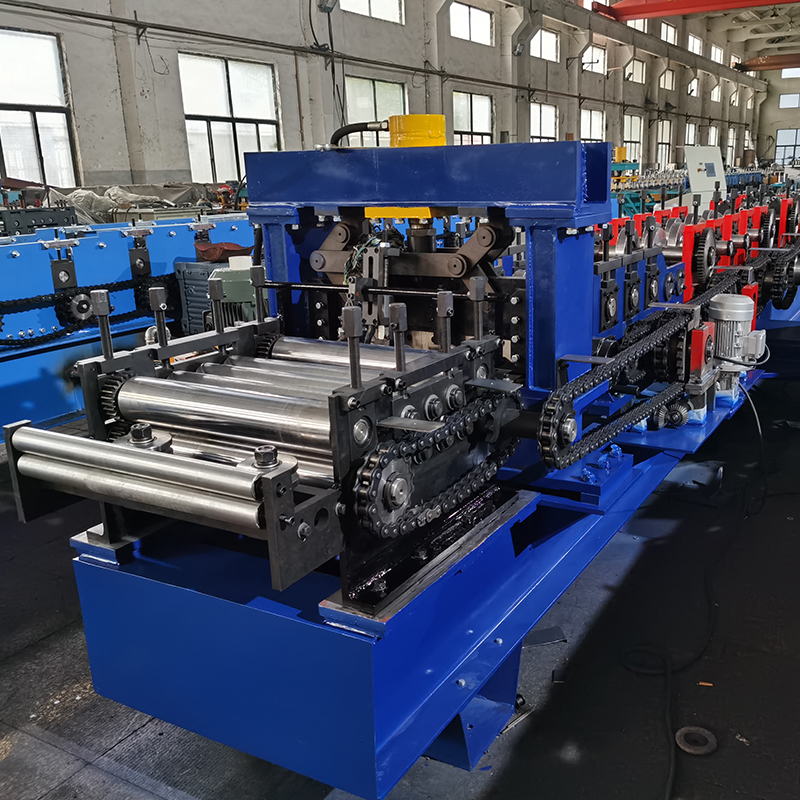

وحدة التسوية: تعمل التسوية الدقيقة عبر جهاز تسوية متعدد الأسطوانات على التخلص من إجهاد المواد الداخلية وتضمن الدقة للتشكيل اللاحق.
القص المسبق الهيدروليكي: يقطع المادة المستوية إلى الطول المحدد مسبقًا؛ يضمن القص ذو الشفرة المسطحة قطعًا سلسًا ودقة عالية.

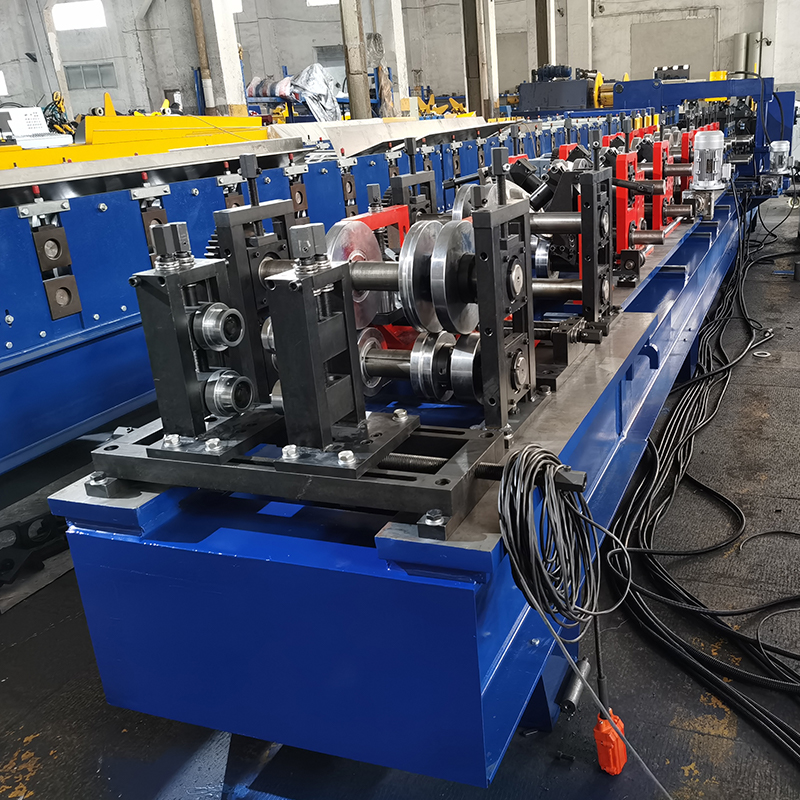

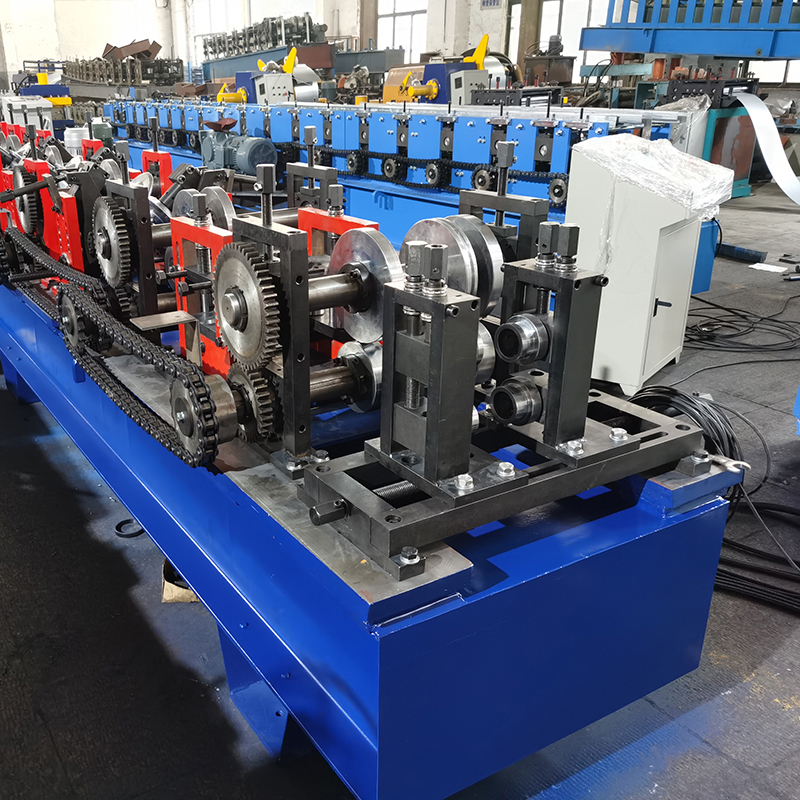

آلة التشكيل: تشكيل تدريجي متعدد التمريرات بالدرفلة الباردة؛ يسمح بالتبديل بلمسة واحدة بين المقاطع C وU، وتشكيل المادة تدريجيًا إلى المقطع العرضي المطلوب.
جدول التفريغ: يقوم بإخراج المنتجات النهائية بطريقة منظمة.
الخامس. مجالات التطبيق
تُستخدم منتجات الصلب على شكل حرف C وU التي تصنعها آلات التشكيل بالدرفلة الباردة ذات ملف CU على نطاق واسع في القطاعات التالية:
الطاقة الكهروضوئية (PV) الجديدة: الملامح الهيكلية الأساسية لأنظمة تركيب الطاقة الكهروضوئية وحوامل تتبع الطاقة الشمسية—يعمل الفولاذ على شكل حرف C/U كمادة خام أساسية لهذه الهياكل، مع ارتفاع الطلب في السوق.
الهياكل الفولاذية الإنشائية: المكونات الهيكلية مثل المدادات الفولاذية على شكل حرف C/Z، والهياكل الفولاذية خفيفة الوزن (قنوات/مسامير التثقيب)، وأرضيات الأرضيات.
التخزين والخدمات اللوجستية: مقاطع مثل القوائم والعوارض لرفوف التخزين—يعمل الفولاذ على شكل حرف C/U كمكون أساسي لأنظمة الرفوف.
التدعيم الزلزالي: الملامح الأساسية لأنظمة الدعم الزلزالي في المباني.
تصنيع السيارات: مقاطع السيارات خفيفة الوزن مثل ألواح هيكل السيارة والعوارض الطولية للهيكل.
الهندسة الكهربائية: الهياكل الداعمة للصناعة الكهربائية، بما في ذلك صواني الكابلات وهياكل الخزائن الكهربائية.
السادس. الخدمة والدعم
تصميم الحلول: اختيار المعدات المخصصة وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع المخصص: دعم التخصيص غير القياسي، مع التحكم الكامل في العملية بأكملها —من تصميم اللفة إلى التصنيع الكامل للخط.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون تأشيرات صالحة ومتاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
التحسين المستمر: تتوفر خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
السابع. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة
مقطعان، آلة واحدة: تتعامل مع كل من الفولاذ ذو القناة C والقناة U في وحدة واحدة —لا حاجة للاستثمار المكرر
عملية القطع المسبق: قطع الصفائح المسطحة إلى أطوال دقيقة، مما يضمن دقة أعلى وحواف أنظف
تصنيع عالي الدقة: دقة تشكيل تبلغ ±0.5 مم، وتلبي معايير الصناعة في مختلف القطاعات
كفاءة عالية وتوفير الطاقة: يتم تشغيلها بواسطة شخص واحد بسرعة 30 مترًا في الدقيقة، مما يقلل بشكل كبير من تكاليف العمالة
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال
شبكة الخدمات العالمية: يحمل المهندسون جميع التأشيرات اللازمة، مما يضمن الاستجابة السريعة
