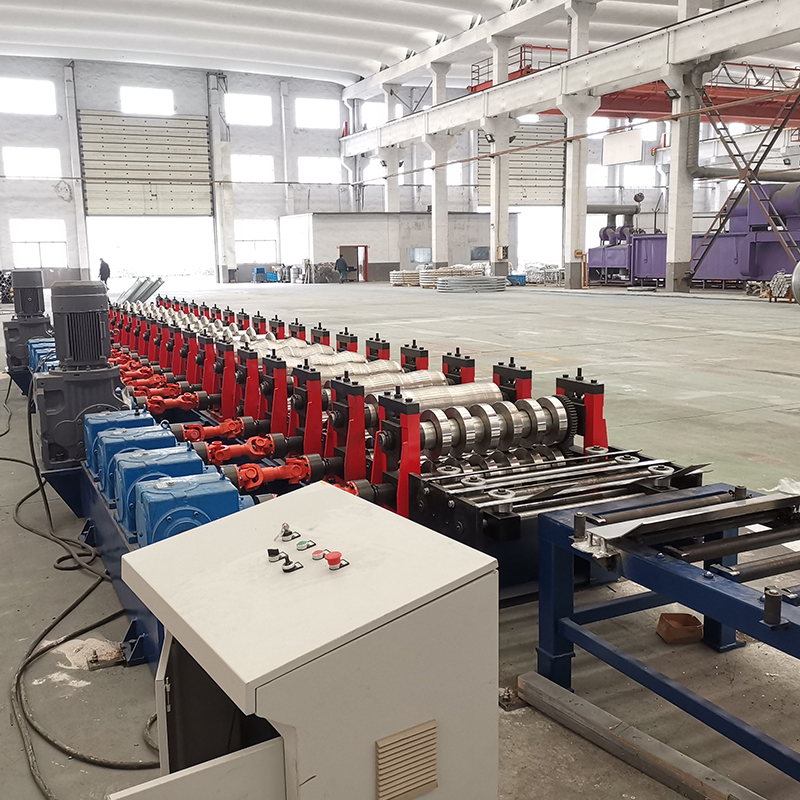

نظرة عامة على المعدات
آلة تشكيل درابزين الحماية ثنائية وثلاثية الموجات هي معدات تشكيل متخصصة بالدرفلة الباردة مصممة لإنتاج ألواح درابزين الحماية الفولاذية المموجة للطرق السريعة (على وجه التحديد مقاطع ثنائية وثلاثية الموجات). حواجز الحماية الفولاذية المموجة هي هياكل تمتص الطاقة يتم تركيبها على طول جانب الطريق أو في الوسط المركزي؛ عند اصطدام السيارة، فإنها تمتص الطاقة من خلال التشوه الهيكلي أو عن طريق السماح للمركبة بالصعود على السكة، وبالتالي تقليل شدة إصابات الركاب. باستخدام عملية تشكيل الأسطوانة الباردة المستمرة، تدمج المعدات سير عمل الإنتاج بأكمله —بما في ذلك فك اللف، والتسوية/التغذية، والتغذية التي يتم التحكم فيها بواسطة المؤازرة، والتثقيب والقطع الهيدروليكي، والنقل، وتشكيل الأسطوانة، والتكديس— لإنتاج ألواح الحماية النهائية مباشرة.
يتميز الخط بأكمله بالتحكم التلقائي الكامل في PLC وشاشة HMI تعمل باللمس، مما يضمن التشغيل الآلي المستمر بدءًا من فك اللف وحتى تكديس المنتج النهائي. يمكن لآلة واحدة إنتاج ألواح سياج ثنائية وثلاثية الموجات، مما يحقق "إنتاجًا مرنًا باستخدام آلة واحدة لملفين جانبيين". تشتمل المكونات الرئيسية على وحدة تسوية بخمس بكرات، ووحدة تثقيب هيدروليكية مزدوجة المحطة بأربعة أعمدة، ووحدة تشكيل لفة رئيسية مكونة من 18 محطة. إنه يستخدم هيكل ناقل حركة على شكل قوس من الحديد الزهر، مما يوفر صلابة عالية ودقة ومتانة. تتوافق المعدات مع مواد مختلفة، مثل الفولاذ عالي القوة منخفض السبائك Q235 وQ345، وتتعامل مع سماكات تتراوح من 2.0 مم إلى 4.0 مم. يمكنها إنتاج مواصفات متعددة، بما في ذلك الألواح ذات الموجتين (4320×310×85 مم) والألواح ذات الثلاث موجات (4320×506×85 مم). يتطلب هذا الخط مشغلين 1–2 فقط، وهو معدات أساسية لمصنعي حواجز الطرق السريعة الذين يهدفون إلى الإنتاج واسع النطاق والموحد والذكي.

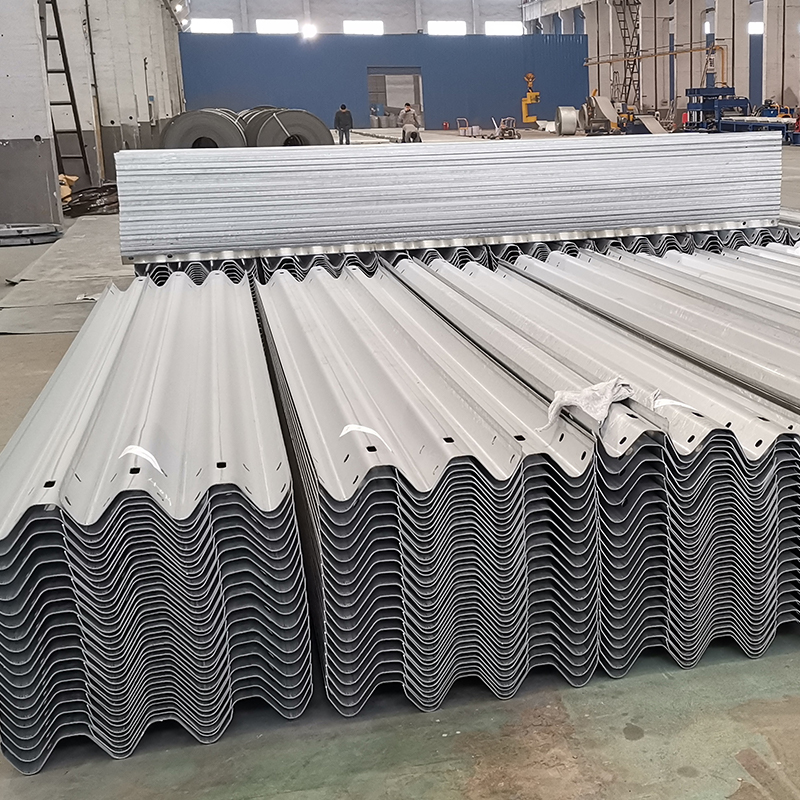

يتم تصنيف ألواح الحماية المموجة إلى خمسة مستويات لمقاومة الاصطدام: B، A، SB، SA، وSS. الألواح ذات الموجتين مناسبة لأقسام الطرق العامة ومتطلبات الحماية المعتدلة، في حين تم تصميم الألواح ذات الموجات الثلاث للأقسام التي تتطلب مستويات عالية من الحماية. تشمل خيارات معالجة الأسطح التشطيبات المجلفنة بالغمس الساخن والتشطيبات المجلفنة بالإضافة إلى الطلاء بالمسحوق. تتوافق ألواح الحماية التي تنتجها هذه المعدات بشكل صارم مع المعايير الوطنية GB/T 31439.1-2025 *حواجز الحماية ذات العارضة الفولاذية المموجة – الجزء 1: حواجز الحماية ذات العارضة الفولاذية المموجة ثنائية الموجة* وGB/T 31439.2-2025 *حواجز الحماية ذات العارضة الفولاذية المموجة – الجزء 2: حواجز الحماية ذات العارضة الفولاذية المموجة ثلاثية الموجة*.
المزايا الأساسية ونقاط البيع
(1) القدرة على الإنتاج المزدوج والإنتاج المرن
وهذه هي الميزة الأساسية التي تميز هذه المعدات عن خطوط الإنتاج التقليدية ذات المواصفات الواحدة.
عادةً ما يتم تصميم معدات سياج الحماية التقليدية لنوع واحد من المقاطع؛ ويتطلب تبديل المقاطع تفكيك الأسطوانات وإجراء تعديلات متكررة، مما يؤدي إلى فترات توقف طويلة وتكاليف عالية. تتميز هذه المعدات بتصميم معياري، مما يتيح لآلة واحدة إنتاج مقاطع سياج الحماية ثنائية الموجة وثلاثية الموجة. تتضمن المواصفات الشائعة 4320 مم × 310 مم × 85 مم × 3/4 مم للألواح ذات الموجتين و4320 مم × 506 مم × 85 مم × 3/4 مم للألواح ذات الموجات الثلاث. يستوعب النظام مواصفات مختلفة، ويغطي متطلبات متنوعة لعرض اللوحة وارتفاع الموجة. يمكن تعديل عرض شريط الفولاذ بمرونة لتلبية احتياجات الإنتاج عبر نطاق واسع. يتم تنفيذ تبديل الملف الشخصي عبر واجهة شاشة تعمل باللمس PLC بلمسة واحدة؛ ولا يلزم إجراء أي تغييرات في القالب أو فنيين متخصصين، مما يسمح للمشغلين القياسيين بالتعامل مع العملية. ويؤدي هذا إلى تعزيز استخدام المعدات بشكل كبير وتقصير أوقات التسليم بشكل كبير للطلبات المخصصة على دفعات صغيرة.
(2) سرعة عالية، وكفاءة عالية، وقدرة إنتاجية رائدة
يدمج الخط بأكمله عمليات مؤتمتة بالكامل، بما في ذلك فك اللف والتسوية والتثقيب والتشكيل والتكديس. تعمل آلة التشكيل بسرعة خط تصل إلى 15 مترًا في الدقيقة؛ بناءً على طول اللوحة القياسي البالغ 4320 مم، فإنها تنتج 3–4 ألواح سياج في الدقيقة. يصل الإنتاج اليومي إلى مئات الألواح، مما يلبي متطلبات العرض ذات الحجم الكبير لمشاريع الطرق السريعة الكبرى. يتطلب الإنتاج الآلي بالكامل 1–2 موظفًا فقط للمراقبة، مما يوفر كفاءة أعلى بعدة مرات من طرق الإنتاج التقليدية.
(3) تشكيل عالي الدقة وجودة فائقة

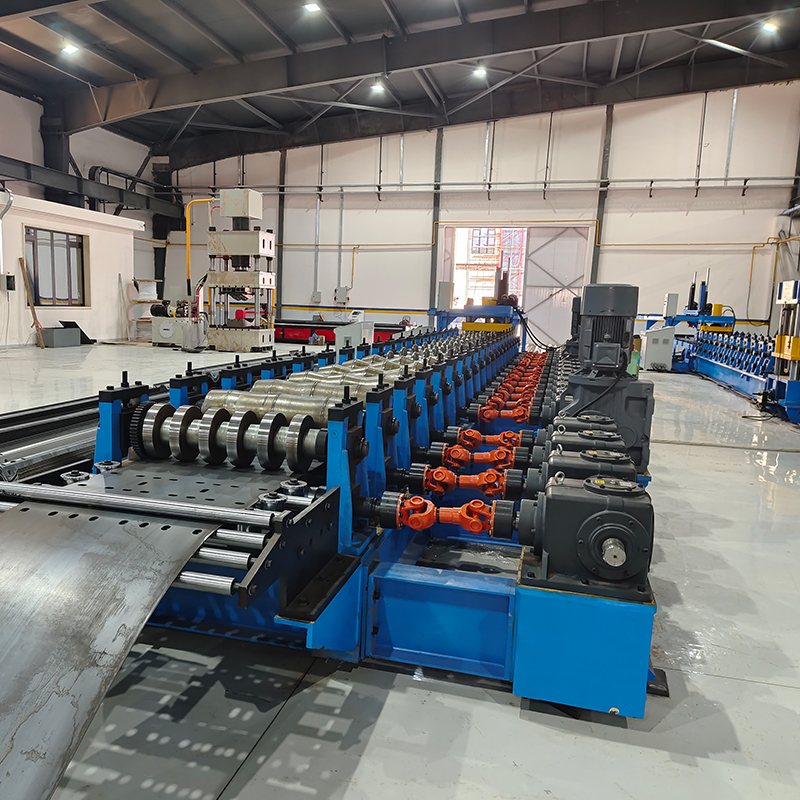

يستخدم النظام عملية تشكيل الأسطوانة الباردة التدريجية متعددة التمريرات والمكونة من 18 محطة. يتم تحسين تصميمات القوالب ومعلمات التشكيل من خلال خوارزميات دقيقة لضمان دقة المنتج عند المصدر. تستخدم آلة التشكيل هيكلًا مقوسًا من الحديد الزهر خضع لمعالجة التقسية، مما يضمن صلابة عالية ومقاومة ممتازة للتشوه. تصل دقة الطول إلى ±1.0 مم —تتجاوز معايير الصناعة بكثير— مما يضمن الدقة بشكل فعال أثناء تركيب وتجميع حاجز الحماية. يصل معدل نجاح المنتج باستمرار إلى 99%، مما يقلل بشكل كبير من هدر المواد الخام وتكاليف إعادة العمل. تعمل قوالب التشكيل والتثقيب المتطابقة على تقليل الأخطاء في تشكيل الصفائح وتحديد موضع الثقب بشكل فعال؛ يعمل ملف التموج المستمر والموحد الناتج على تعزيز تصنيفات مقاومة الصدمات بشكل كبير. تلبي ألواح سياج الحماية معايير صارمة للاستقامة والالتواء، مما يمنع بشكل فعال عدم المحاذاة أثناء التثبيت والربط.
(4) التسوية بخمس لفات بالإضافة إلى التغذية بالضغط بلفتين: معالجة مسبقة دقيقة للمواد
تتميز وحدة التسوية بتكوين يشتمل على مغذيات ضغط مزدوجة الأسطوانة أمامية وخلفية ومجموعة تسوية بخمس أسطوانات، باستخدام أسطوانات تسوية بقطر 90 مم. تضمن وحدات التغذية المضغوطة توصيلًا مستقرًا للمواد، بينما يعمل نظام التسوية الدقيق المكون من خمس لفات على التخلص بشكل فعال من الضغوط الداخلية في الصفائح التي يبلغ سمكها 2.0–4.0 مم. ويضمن هذا دخول الشريط الفولاذي إلى مراحل التثقيب والتشكيل اللاحقة في حالة مسطحة ودقيقة، مما يضع أساسًا متينًا للتشكيل عالي الدقة.
(5) التثقيب الهيدروليكي ثنائي المحطة وأربعة أعمدة: قوة ودقة عالية
تستخدم وحدة التثقيب هيكلًا هيدروليكيًا مكونًا من أربعة أعمدة (يتميز بإطار فولاذي ملحوم خضع للتلطيف) وتصميمًا مكونًا من محطتين. يوفر الهيكل المكون من أربعة أعمدة صلابة عالية وتوجيهًا دقيقًا، بينما يوفر النظام الهيدروليكي قوة كبيرة وقوة قطع، تم تصميمه خصيصًا للصفائح التي يبلغ سمكها 2.0–4.0 مم. يسمح الإعداد المكون من محطتين بالتثقيب المتزامن لأنواع مختلفة من الثقوب، مثل فتحات مسامير التوصيل وفتحات مسامير الربط. يعمل إطار التثقيب المقسّى على التخلص بشكل فعال من ضغوط اللحام ومقاومة التشوه على المدى الطويل، مما يضمن دقة تثقيب متسقة ودائمة.
(6) قوي، متين، مستقر، وموثوق
تم تصميم المعدات وبناؤها باستخدام مواد مختارة خصيصًا للتشغيل المستمر وعالي الحمل على المدى الطويل:

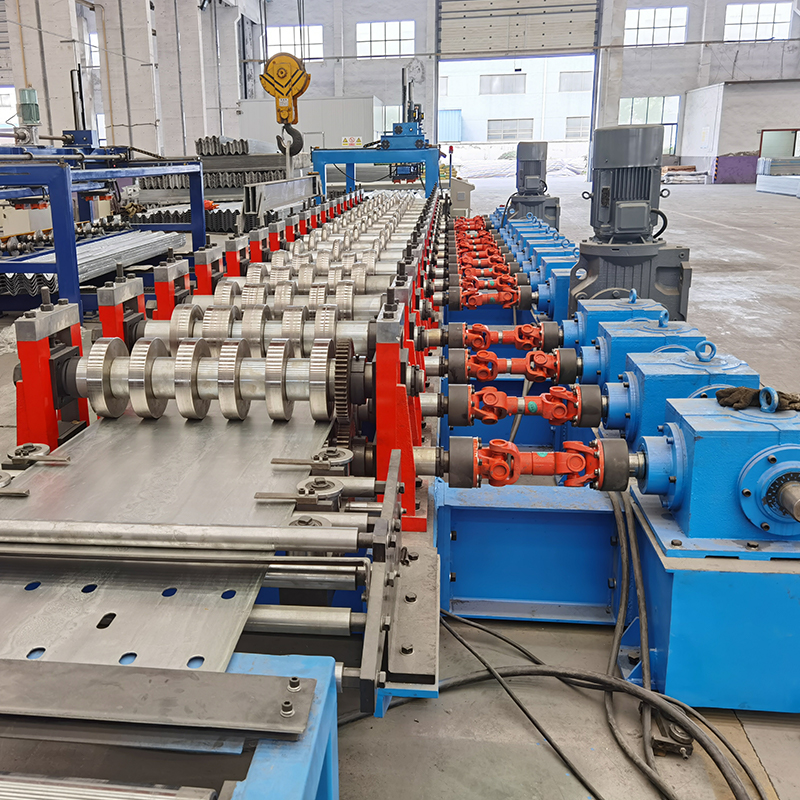

هيكل آلة التشكيل: يتميز بنظام تشغيل علبة تروس على شكل قوس من الحديد الزهر؛ تم تجهيز كل حامل تشكيل بعلبة تروس مستقلة، مما يضمن صلابة عالية ونقلًا سلسًا للطاقة للتشغيل المستقر وعالي الكثافة وطويل الأمد.
مواصفات العمود: توفر أعمدة التشكيل ذات القطر الكبير (Φ110 مم) قدرة عالية على تحمل الأحمال ومقاومة التوائية ممتازة، وهي مصممة خصيصًا للتشكيل عالي السرعة للألواح التي يبلغ سمكها 2.0–4.0 مم.
قوة المحرك الرئيسي: يتم تشغيله بواسطة محركين عاليي الطاقة بقدرة 18.5 كيلووات، مما يوفر طاقة كافية لضمان الإنتاج المستمر وعالي السرعة.
أدوات اللف: تتضمن مجموعة واحدة من أدوات اللف عالية الدقة المصنوعة من فولاذ Cr12MoV؛ المعالجة حرارياً (المطفأة إلى HRC58–62) للحصول على صلابة عالية ومقاومة فائقة للتآكل وعمر خدمة ممتد.
قاعدة الماكينة: مصنوعة من صفائح فولاذية ملحومة ومخففة للتخلص من الضغط الداخلي ومنع التشوه الهيكلي.
مراحل التشكيل: تستخدم عملية تشكيل الأسطوانة الرئيسية المكونة من 17 حاملًا لضمان أبعاد مقطعية مموجة دقيقة ومستقرة ومتسقة.
المكونات الكهربائية الرئيسية: تستخدم علامات تجارية مشهورة عالميًا، مما يضمن معدلات فشل منخفضة وعمر خدمة طويل.
(7) التحكم الذكي وسهولة التشغيل
يتميز بالتحكم التلقائي الكامل في PLC وواجهة الإنسان والآلة (HMI) التي تعمل باللمس لإدارة العمليات الرقمية الشاملة. يمكن للمشغلين ضبط المعلمات مثل سرعة الإنتاج وأبعاد القطع حسب الطول بلمسة واحدة. يوفر النظام وضعي التشغيل اليدوي والتلقائي ليناسب سيناريوهات الإنتاج المختلفة. تم دمج تدابير متعددة لحماية السلامة لضمان سلامة المشغل أثناء الإنتاج العادي. مجهزة بأنظمة مراقبة وتحذير من الأخطاء في الوقت الفعلي والتي تقوم تلقائيًا بتشغيل الإنذارات وعرض سبب أي عطل. يمكن للمشغلين أن يصبحوا ماهرين بما يكفي للعمل بشكل مستقل بعد 1–2 يوم فقط من التدريب، مما يقلل بشكل كبير من متطلبات المهارات.
المعايير الفنية
غرض | المعلمة
المواد القابلة للتطبيق | Q235، Q345 الفولاذ منخفض السبائك وعالي القوة، إلخ.
سمك المادة | 2.0–4.0 مم
الملفات الشخصية المنتجة | 2 موجة / 3 موجة

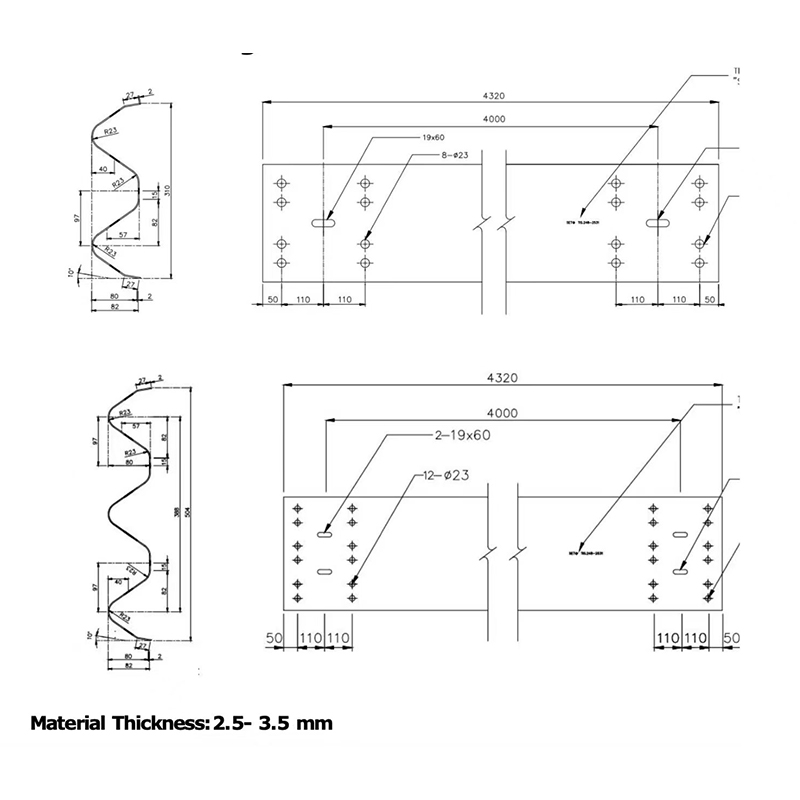

مواصفات الموجتين | 4320 × 310 × 85 × 3/4 مم
مواصفات الموجات الثلاث | 4320 × 506 × 85 × 3/4 مم
هيكل آلة التشكيل | إطار على شكل قوس من الحديد الزهر مع محرك علبة التروس
آلية التسوية | تغذية ضغط مزدوجة الأسطوانات أمامية وخلفية + تسوية بخمس أسطوانات
قطر عمود التسوية | Φ90 مم
آلية التثقيب | تثقيب هيدروليكي بأربعة أعمدة (إطار التثقيب: صفيحة فولاذية ملحومة مع معالجة تقسية)
محطات اللكم | محطتين
قطر العمود | Φ110 مم
قوة المحرك الرئيسي | 18.5 كيلو واط × 2
سرعة خط التشكيل | 0–15 م/دقيقة (باستثناء التثقيب والقطع)
مراحل التشكيل | 17 محطة أسطوانية رئيسية
دقة القطع حسب الطول | ±1.0 مم
أدوات الأسطوانة | مجموعة واحدة
مادة الأسطوانة | Cr12MoV، مطفأة (HRC 58–62)
نظام التحكم | التحكم الآلي بالكامل PLC
المشغلون | 1–2 شخص

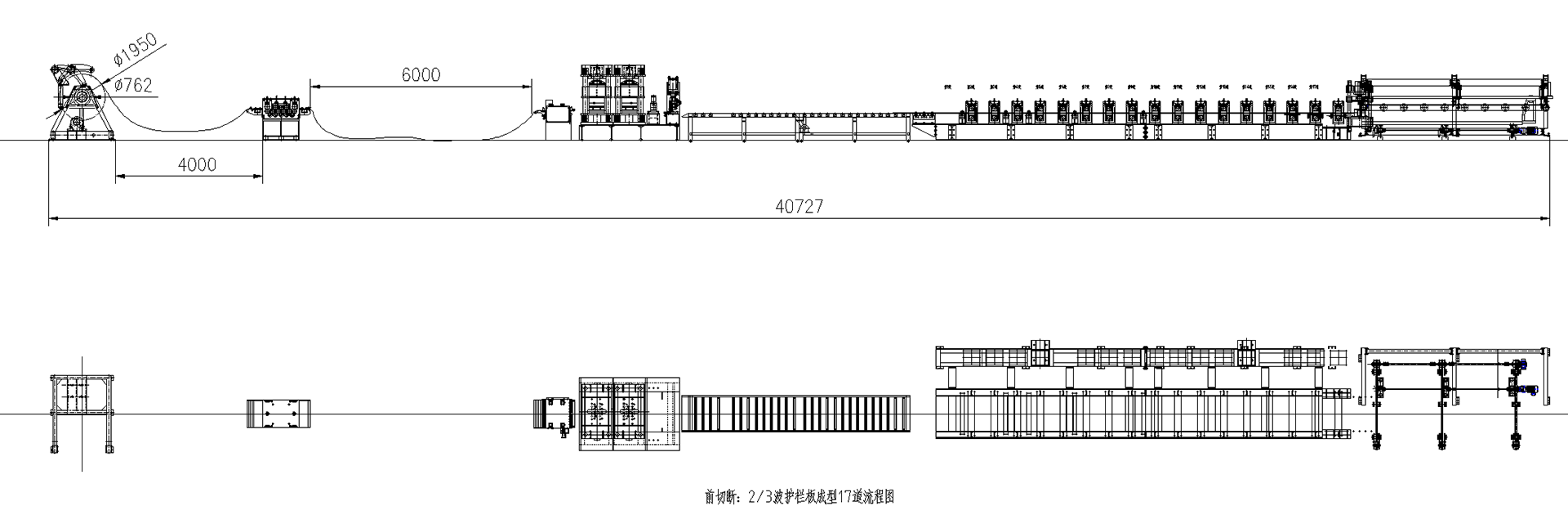

عملية الإنتاج
فك اللفائف → التسوية والتغذية → التغذية المؤازرة → التثقيب والقطع الهيدروليكي → النقل → تشكيل اللفائف → التكديس
خطوة العملية | الوصف
فك اللفائف | يقوم بتحميل لفائف الصلب على جهاز فك اللفائف لتوفير إمداد مستمر من المواد لخط الإنتاج.
التسوية والتغذية | تستخدم بكرات ضغط أمامية وخلفية مدمجة مع وحدة تسوية بخمس بكرات؛ التسوية الدقيقة عبر أعمدة Φ90 مم تقضي على الإجهاد الداخلي.
التغذية المؤازرة | يضمن نظام المؤازرة التغذية الدقيقة وتحديد المواقع، مما يضمن الدقة في مواقع التثقيب.
التثقيب والقطع الهيدروليكي | تقوم وحدة التثقيب الهيدروليكي ذات المحطتين والأربعة أعمدة بإجراء التثقيب لتوصيل وربط فتحات البراغي، يليها القص حسب الطول.
النقل | ينقل المواد تلقائيًا إلى وحدة تشكيل اللفة الرئيسية.
تشكيل اللفائف | عملية تشكيل اللفائف الباردة التدريجية المكونة من 17 محطة؛ التبديل بلمسة واحدة بين ملفات تعريف الموجة الثنائية والموجة الثلاثية.
التكديس | يقوم تلقائيًا بتكديس المنتجات النهائية للحصول على مخرجات أنيقة.
مجالات التطبيق
تُستخدم ألواح سياج الحماية ذات الشعاع W (التي تنتجها آلات تشكيل سياج الحماية عالية السرعة ذات الموجتين والثلاث موجات بالدرفلة الباردة) على نطاق واسع في المجالات التالية:
الطرق السريعة: حماية السلامة على طول الجوانب والوسط المركزي للطرق السريعة— تعد حواجز الحماية الفولاذية ذات العارضة W من أكثر مرافق السلامة استخدامًا على الطرق السريعة.
الطرق السريعة الوطنية والإقليمية: حماية السلامة للطرق السريعة من الفئة الأولى والفئة الثانية—ألواح الحماية ذات الموجتين مناسبة لمتطلبات الحماية المتوسطة.
الطرق الريفية والجبلية: توفر الطرق الإقليمية والطرق المحلية والأقسام الخطرة في المناطق الجبلية—ألواح حواجز الحماية بسمك 2.0–3.0 مم حلاً اقتصاديًا وعمليًا.
الجسور والأنفاق: مناطق انتقال الجسور ومداخل/مخارج الأنفاق—تتطلب مستويات حماية عالية؛ ألواح الحماية ثلاثية الموجات مناسبة للأقسام التي تتطلب حماية عالية.
الطرق البلدية والطرق السريعة الحضرية: الطرق والطرق السريعة الحضرية المرتفعة— تعتبر حواجز الحماية ذات العارضة W جميلة من الناحية الجمالية ومتينة.
المناطق الصناعية وطرق المصانع: حماية سلامة الطرق الداخلية داخل المناطق الصناعية الكبيرة والمناطق اللوجستية.
طرق الجذب السياحي: الطرق الجبلية المتعرجة والأقسام الواقعة على جانب الجرف داخل المناطق ذات المناظر الخلابة—توفر حواجز الحماية ذات الشعاع W حماية أمان موثوقة.
المطارات والموانئ: الطرق المحيطة بالمطارات والطرق الداخلية داخل محطات الموانئ.
توقعات السوق
بفضل التقدم المستمر في تطوير البنية التحتية العالمية، يشهد سوق حواجز الطرق السريعة نموًا مطردًا. وتقدر قيمة السوق العالمية لمكونات حواجز الطرق السريعة بنحو 1.259 مليار دولار أميركي في عام 2025، ومن المتوقع أن تصل إلى 1.783 مليار دولار أميركي بحلول عام 2032، وهو ما يمثل معدل نمو سنوي مركب (CAGR) بنسبة 5.1%. وتقدر قيمة سوق بناء حواجز السلامة على الطرق في الصين بنحو 1.92 مليار دولار أميركي في عام 2025، ومن المتوقع أن تنمو إلى 2.63 مليار دولار أميركي بحلول عام 2031، بمعدل نمو سنوي مركب قدره 5.43%.
ومع توقع ارتفاع معدل التحضر العالمي من 65% في عام 2025 إلى 75% بحلول عام 2030، يستمر الطلب على البنية التحتية —بما في ذلك حواجز الطرق، وأسوار الحدائق، والحواجز السكنية المحيطة— في النمو. مع ارتفاع معايير السلامة على الطرق واعتماد مواد جديدة، أصبحت متطلبات التصميم والأداء لألواح سياج الحماية المصنوعة من الفولاذ المموج صارمة بشكل متزايد، مما أدى إلى زيادة الطلب المستدام على معدات تشكيل سياج الحماية عالية الجودة. في عام 2025، أصدرت إدارة التقييس الصينية (SAC) المعايير الوطنية GB/T 31439.1-2025 وGB/T 31439.2-2025 ("حواجز الحماية الفولاذية ذات العارضة المموجة"). تنظم هذه المعايير أيضًا متطلبات الإنتاج والتفتيش لألواح الحماية المموجة، مما يوفر إرشادات فنية واضحة للمصنعين.
تعد حواجز الحماية الفولاذية ذات العوارض المموجة مثالًا كلاسيكيًا لمنتجات الفولاذ المشكلة على البارد. إن الاستثمار المستمر في البنية التحتية للنقل والارتقاء المستمر بمعايير السلامة على الطرق من شأنه أن يدفع الطلب المستدام في السوق على ألواح الحماية المموجة عالية الجودة وعالية الدقة، وبالتالي زيادة الطلب على معدات تشكيل الحماية الفعالة والذكية.
الخدمة والدعم
تصميم الحلول: اختيار المعدات المخصصة وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع المخصص: دعم التخصيص غير القياسي، مع التحكم الكامل في العملية بدءًا من تصميم اللفة وحتى التصنيع الكامل للخط.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون تأشيرات صالحة ومتاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
التحسين المستمر: تتوفر خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
8. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة
القدرة على الملف الشخصي المزدوج: يتعامل جهاز واحد مع كل من الملفات الشخصية ذات الموجتين والثلاث موجات —لا حاجة للاستثمار المكرر
السرعة والكفاءة العالية: سرعة خط 15 مترًا في الدقيقة وإنتاج يومي لمئات الألواح لتلبية متطلبات العرض ذات الحجم الكبير
تصنيع عالي الدقة: دقة الطول ±1.0 مم ومعدل نجاح المنتج 99%
المتانة القوية: ناقل حركة على شكل قوس من الحديد الزهر، وقطر عمود كبير Φ110 مم، وبكرات مطفأة Cr12MoV (HRC 58–62)
خبرة في تشكيل الألواح السميكة: تغطي سماكات 2.0–4.0 مم؛ مصممة خصيصًا لألواح حواجز الطرق السريعة
التحكم الذكي: نظام PLC أوتوماتيكي بالكامل مع تشغيل شاشة تعمل باللمس؛ يمكن تشغيل الخط بأكمله بواسطة 1–2 شخص فقط
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال
شبكة الخدمات العالمية: مهندسون يحملون تأشيرات جاهزة وقدرات استجابة سريعة
