نظرة عامة على المعدات
آلة تشكيل درابزين الحماية W-Beam هي معدات تشكيل متخصصة بالدرفلة الباردة مصممة لإنتاج ألواح درابزين الحماية الفولاذية W-beam للطرق السريعة. تمثل حواجز الحماية الفولاذية ذات العارضة W —التي تتكون من نوعين من الموجتين (العارضة W) وثلاث موجات (ثلاث عوارض)— الشكل الأكثر استخدامًا لحواجز الحماية اليوم. حاجز الحماية ذو العارضة W عبارة عن هيكل على شكل شريط يمتص الطاقة يتم تركيبه على طول جانب الطريق أو في الشريط المتوسط؛ عند اصطدام السيارة، فإنه يمتص الطاقة من خلال التشوه الهيكلي أو عن طريق السماح للمركبة بالصعود على السكة، وبالتالي التخفيف من إصابة الركاب. باستخدام عملية تشكيل الأسطوانة الباردة المستمرة، تدمج الآلة فك اللف الهيدروليكي، والتغذية الموجهة، والتسوية بالضغط، والتثقيب الهيدروليكي، وتشكيل الأسطوانة، والقص حسب الطول، والتفريغ على المنصات في عملية واحدة مبسطة، مما ينتج مباشرة ألواح سياج W-beam النهائية.
يتميز الخط بأكمله بالتحكم الآلي الكامل في PLC وشاشة HMI تعمل باللمس، مما يضمن التشغيل الآلي المستمر بدءًا من فك اللف وحتى تفريغ المنتج النهائي. تشتمل الوحدات المتكاملة الرئيسية على نظام تسوية بخمس بكرات، ووحدة تثقيب هيدروليكية ذات محطتين وأربعة أعمدة (مدمجة داخل الماكينة الرئيسية)، ووحدة تشكيل لفة رئيسية مكونة من 12 محطة. إنه يستخدم هيكل ناقل حركة على شكل قوس من الحديد الزهر، مما يوفر صلابة عالية ودقة ومتانة. تتوافق المعدات مع مواد مختلفة، مثل الفولاذ عالي القوة منخفض السبائك Q235 وQ345، بسماكات تتراوح من 2.0 مم إلى 3.0 مم، وهي قادرة على إنتاج ألواح سياج قياسية على شكل حرف W (4320 × 310 × 85 مم). تتطلب هذه الآلة مشغلًا واحدًا – 2 فقط، وهي معدات أساسية لمصنعي حواجز الطرق السريعة الذين يهدفون إلى تحقيق إنتاج واسع النطاق وموحد وذكي.
يتم تصنيف حواجز الحماية الفولاذية ذات العارضة W إلى خمسة مستويات لتحمل الاصطدام —B وA وSB وSA وSS— مع لوحة العارضة W المناسبة لأقسام الطرق العامة ومتطلبات الحماية المعتدلة. يتم تصنيفها حسب موقع التثبيت (على جانب الطريق أو المتوسط) وحسب نوع الطلاء المضاد للتآكل (طلاء أحادي الطبقة أو مركب). تتضمن خيارات معالجة السطح الجلفنة بالغمس الساخن أو نظام مضاد للتآكل مزدوج الطبقة يجمع بين الجلفنة والطلاء بالمسحوق. تتوافق ألواح الحماية التي تنتجها هذه المعدات بشكل صارم مع المعيار الوطني GB/T 31439.1-2025، *حواجز الحماية ذات العارضة الفولاذية المموجة – الجزء 1: حواجز الحماية ذات العارضة الفولاذية المموجة ثنائية الموجة*؛ تم إصدار هذا المعيار في 29 أغسطس 2025، وتم تنفيذه رسميًا في 1 مارس 2026.
المزايا الأساسية ونقاط البيع

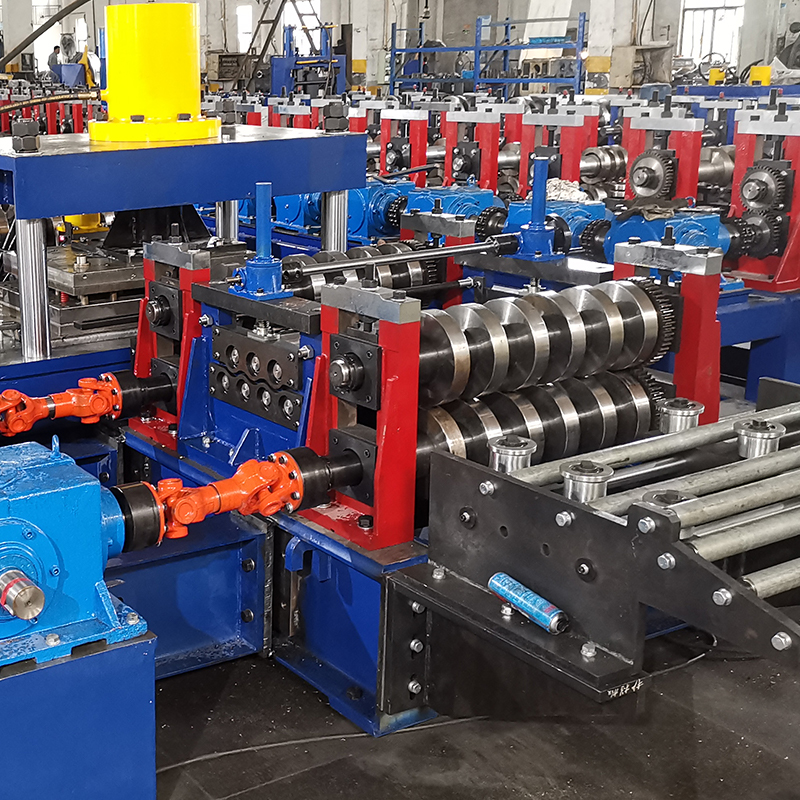

(1) محرك علبة التروس على شكل قوس من الحديد الزهر: صلابة عالية ودقة عالية وعمر خدمة طويل
تستخدم آلة التشكيل هيكل محرك علبة تروس على شكل قوس من الحديد الزهر، حيث تم تجهيز كل حامل تشكيل بشكل مستقل بعلبة تروس؛ وهذه ميزة رئيسية تميز هذه المعدات عن النماذج التقليدية التي تعمل بالسلسلة.
بالمقارنة مع محركات السلسلة، توفر محركات علبة التروس مزايا كبيرة مثل التشغيل السلس والضوضاء المنخفضة والدقة العالية وعمر الخدمة الممتد. تخضع الإطارات ذات القوس المصنوعة من الحديد الزهر لمعالجة التلطيف لضمان صلابة عالية ومقاومة ممتازة للتشوه، مما يضمن التشغيل المستقر وعالي الكثافة لفترات طويلة. توفر أعمدة التشكيل ذات القطر الكبير (Φ80 مم) قدرة عالية على تحمل الأحمال ومقاومة التوائية فائقة، وهي مصممة خصيصًا للتشكيل عالي السرعة للألواح التي يبلغ سمكها 2.0–3.0 مم.
(2) تسوية بخمس لفات + تغذية مزدوجة بالقرص: معالجة مسبقة دقيقة وموثوقة للمواد
تستخدم آلية التسوية تكوينًا يتميز بالتغذية بالضغط المزدوج (عند الدخول والخروج) والتسوية بخمس لفات، بأقطار لفات التسوية Φ90 مم. توفر بكرات التغذية بالضغط قوة تغذية مستقرة، في حين تعمل التسوية الدقيقة المكونة من خمس بكرات على التخلص بشكل فعال من الضغوط الداخلية في الألواح التي يبلغ سمكها 2.0–3.0 مم، مما يضمن دخول الشريط الفولاذي إلى مراحل التثقيب والتشكيل اللاحقة في حالة مسطحة ودقيقة. يضع التصميم المتكامل للتغذية والتسوية أساسًا متينًا للتشكيل عالي الدقة، مما يمنع بشكل فعال العيوب الناجمة عن عدم استواء المواد.
(3) التثقيب الهيدروليكي ذو المحطتين والأربعة أعمدة (مدمج في الوحدة الرئيسية): قوة عالية ودقة عالية
تستخدم آلية التثقيب هيكلًا هيدروليكيًا مكونًا من أربعة أعمدة (مع إطار التثقيب المصنوع من لوحة فولاذية ملحومة ومقواة). يسمح تصميمه المكون من محطتين بإكمال عملية التثقيب داخل الوحدة الرئيسية؛ يجمع هذا التكامل بين التثقيب والتشكيل في وحدة آلة واحدة، مما يلغي خطوات النقل الوسيطة ويؤدي إلى دقة تحديد المواقع الأعلى وسير العمل المبسط. يضمن الهيكل المكون من أربعة أعمدة صلابة عالية ودقة توجيه، بينما يوفر النظام الهيدروليكي قوة كبيرة وقوة قطع، وهو مصمم خصيصًا للألواح التي يبلغ سمكها 2.0–3.0 مم. يتيح الإعداد المكون من محطتين التثقيب المتزامن لأنواع مختلفة من الثقوب —مثل فتحات مسامير التوصيل وفتحات مسامير الربط— بينما يقلل التكامل مع الوحدة الرئيسية من انحراف موضع الثقب ويعزز اتساق المنتج.
(4) تشكيل متعدد التمريرات مكون من 12 حاملًا للتموج المتسق
باستخدام عملية تشكيل الأسطوانة الباردة التدريجية متعددة التمريرات المكونة من 12 حاملًا، يعمل النظام على تحسين تصميم القالب ومعلمات التشكيل من خلال خوارزميات دقيقة لضمان دقة المنتج من المصدر. تم تصميم التصميم المكون من 12 حاملًا علميًا لثني الألواح التي يبلغ سمكها 2.0–3.0 مم تدريجيًا في المظهر الجانبي المموج القياسي. يعمل هذا التشكيل التدريجي متعدد التمريرات على تقليل تركيز إجهاد المادة بشكل فعال، مما يضمن تموجًا متسقًا وأبعادًا مقطعية مستقرة. تتراوح سرعة خط التشكيل من 0 إلى 15 م/دقيقة (باستثناء التثقيب والقطع)؛ بناءً على طول اللوحة القياسي البالغ 4320 مم، يمكن للنظام إنتاج 2–3 ألواح سياج في الدقيقة، مما يلبي متطلبات الإنتاج ذات الحجم الكبير.
(5) قطع عالي الدقة بطول ثابت (±1.0 مم)
تصل دقة الطول إلى ±1.0 مم —تتجاوز معايير الصناعة بكثير— مما يضمن الدقة بشكل فعال أثناء تركيب حاجز الحماية وربطه. يؤدي معدل نجاح المنتج المستقر إلى تقليل هدر المواد الخام وتكاليف إعادة العمل بشكل كبير. تلبي ألواح الحماية المموجة معايير صارمة للاستقامة والالتواء، مما يمنع بشكل فعال عدم المحاذاة أثناء التثبيت.
(6) نظام القيادة عالي الطاقة
تم تجهيز آلة التشكيل بمحرك بقدرة 22 كيلووات، مما يوفر طاقة وافرة لضمان معالجة مستقرة وفعالة للألواح التي يبلغ سمكها 2.0–3.0 مم عبر حوامل التشكيل الـ 12. يتم الحصول على المكونات الكهربائية الرئيسية من علامات تجارية مشهورة عالميًا، مما يضمن معدلات فشل منخفضة وعمر خدمة طويل.
(7) بكرات Cr12MoV مطفأة من أجل المتانة والدقة
تتكون مجموعة الأسطوانات من فولاذ Cr12MoV وتخضع لمعالجة التبريد (HRC 58–62)، مما يؤدي إلى صلابة عالية ومقاومة ممتازة للتآكل. Cr12MoV هو فولاذ ممتاز يعمل على البارد ومعروف بصلابته العالية ومقاومته الفائقة للتآكل وقابليته الجيدة للتصلب. بعد التبريد، يحقق صلابة HRC 58–62، مما يضمن عمر قالب طويل ودقة مستقرة، مما يضمن جودة متسقة أثناء الإنتاج طويل الأمد وعالي الحجم.
(8) التحكم الذكي والتشغيل سهل الاستخدام
يتميز بالتحكم التلقائي الكامل في PLC وواجهة الإنسان والآلة (HMI) التي تعمل باللمس لتمكين الإدارة الرقمية للعملية بأكملها. يمكن للمشغلين تكوين معلمات مثل سرعة الإنتاج وطول القطع عبر الواجهة بلمسة واحدة. توفر المعدات وضعي تشغيل يدوي وتلقائي لتناسب سيناريوهات الإنتاج المختلفة. يتم تنفيذ تدابير متعددة لحماية السلامة أثناء التشغيل القياسي لضمان سلامة المشغل. تم تجهيزه بأنظمة مراقبة وتحذير من الأخطاء في الوقت الفعلي والتي تقوم تلقائيًا بتشغيل الإنذارات وعرض سبب أي عطل. يمكن للمبتدئين أن يصبحوا مستقلين تمامًا بعد 1–2 يومًا فقط من التدريب، مما يخفض بشكل كبير مستوى المهارة المطلوب للمشغلين.
المعايير الفنية
غرض | المعلمة
المواد القابلة للتطبيق | Q235، Q345 الفولاذ منخفض السبائك وعالي القوة، إلخ.
سمك المادة | 2.0–3.0 مم
الملف الشخصي المنتج | موجتان (شعاع W)

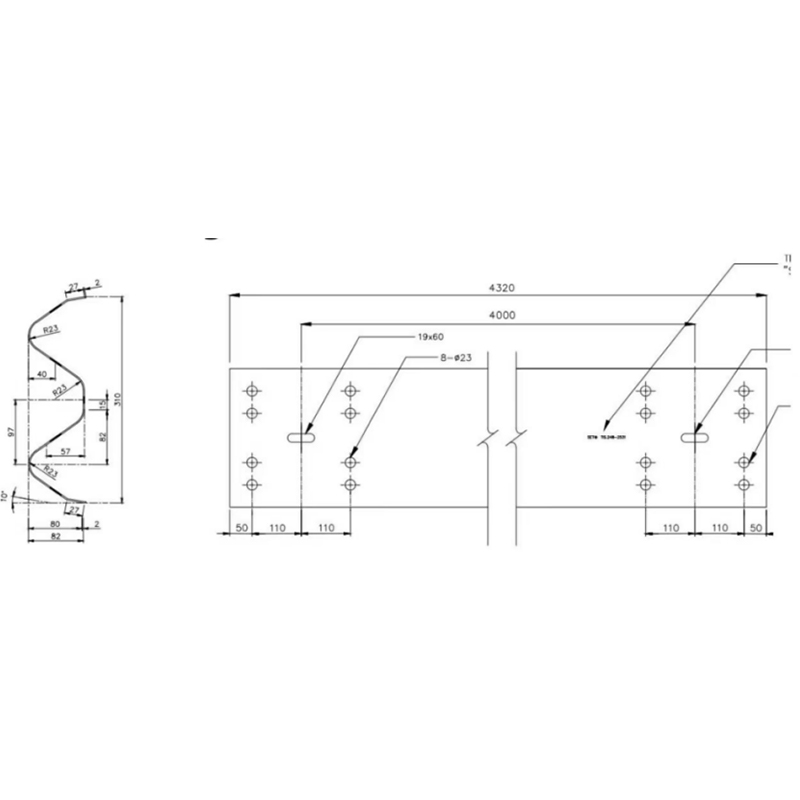

مواصفات المنتج | 4320 × 310 × 85 مم (لوحة قياسية ثنائية الموجة)
هيكل آلة التشكيل | إطار على شكل قوس من الحديد الزهر مع محرك علبة التروس
آلية التسوية | تغذية ضغط مزدوجة الأسطوانات أمامية وخلفية + تسوية بخمس أسطوانات
قطر أسطوانة التسوية | Φ90 مم
آلية التثقيب | تثقيب هيدروليكي بأربعة أعمدة (إطار تثقيب من الفولاذ الملحوم، مُقسّى)
محطات التثقيب | محطتان (يتم إجراء التثقيب داخل الآلة الرئيسية)
قطر العمود | Φ80 مم
قوة المحرك الرئيسي | 22 كيلو واط
سرعة خط التشكيل | 0–15 م/دقيقة (باستثناء التثقيب والقطع)
مراحل التشكيل | 12 محطة أسطوانية رئيسية
دقة القطع حسب الطول | ±1.0 مم
أدوات الأسطوانة | مجموعة واحدة
مادة الأسطوانة | Cr12MoV، مطفأة (HRC 58–62)
نظام التحكم | التحكم الآلي بالكامل PLC
المشغلون | 1–2 شخص
عملية الإنتاج

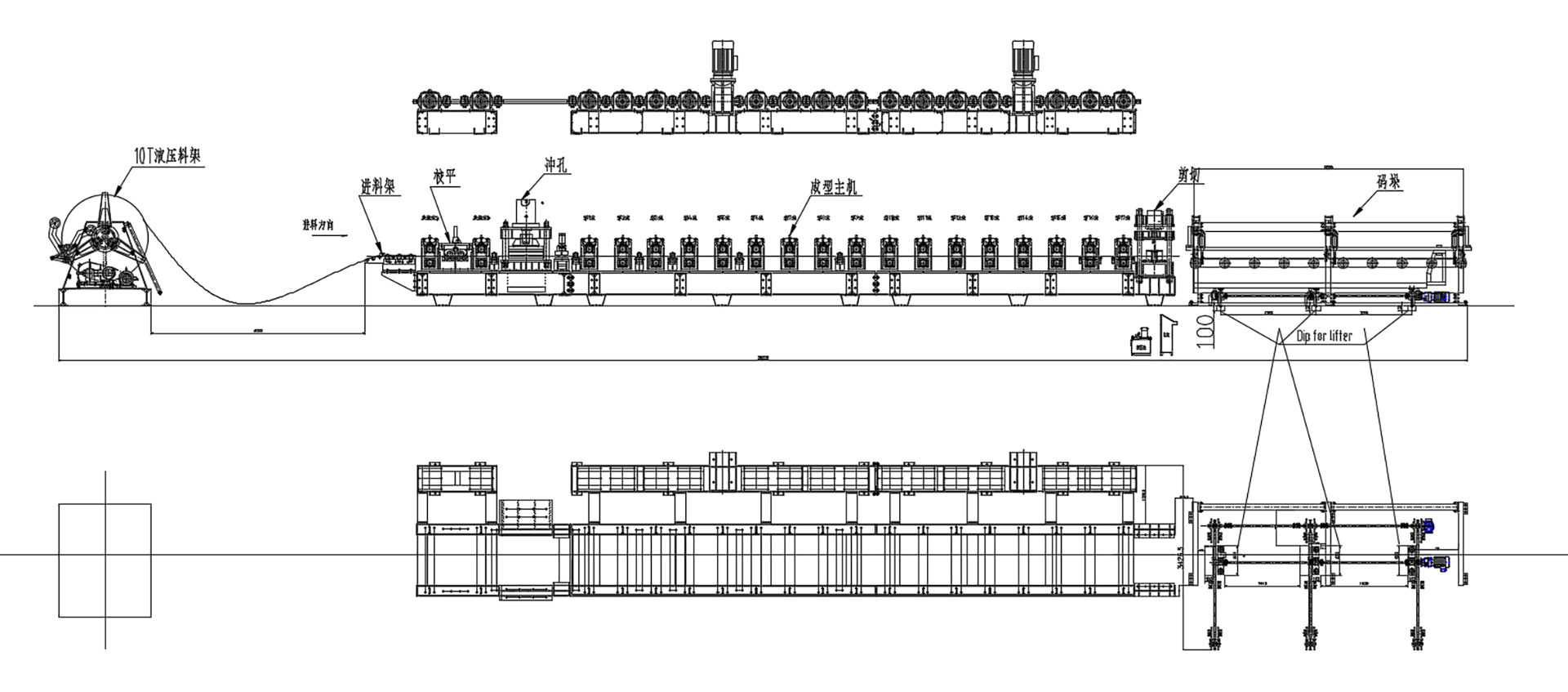

فك اللفائف الهيدروليكي → التغذية الموجهة → الضغط والتسوية → التثقيب الهيدروليكي → تشكيل اللفائف → القطع حسب الطول → التفريغ
خطوة العملية | الوصف
فك اللفائف الهيدروليكي | يدعم جهاز فك اللفائف الهيدروليكي لفائف الصلب ويضمن تغذية مستقرة للمواد؛ ويمكن تخصيص أقصى سعة تحميل.
التغذية الموجهة | يضمن التوجيه والمحاذاة التلقائية للمواد دخول الشريط الفولاذي إلى وحدة التسوية في الموضع الصحيح.
الضغط والتسوية | يتميز ببكرات ضغط أمامية وخلفية ونظام تسوية مكون من 5 بكرات؛ تعمل التسوية الدقيقة عبر أعمدة Φ90 مم على التخلص من الضغط الداخلي في الألواح التي يبلغ سمكها 2.0–3.0 مم.
التثقيب الهيدروليكي | تثقيب هيدروليكي ثنائي المحطة وأربعة أعمدة (مدمج في الآلة الرئيسية) لتثقيب توصيل وربط فتحات البراغي.
تشكيل الأسطوانة | تشكيل الأسطوانة الباردة التدريجي المكون من 12 حاملًا يشكل اللوحة السميكة تدريجيًا في شكل موجة مزدوجة.
القطع حسب الطول | قطع هيدروليكي بدقة طول ±1.0 مم؛ ينتج حواف قطع نظيفة وناعمة.

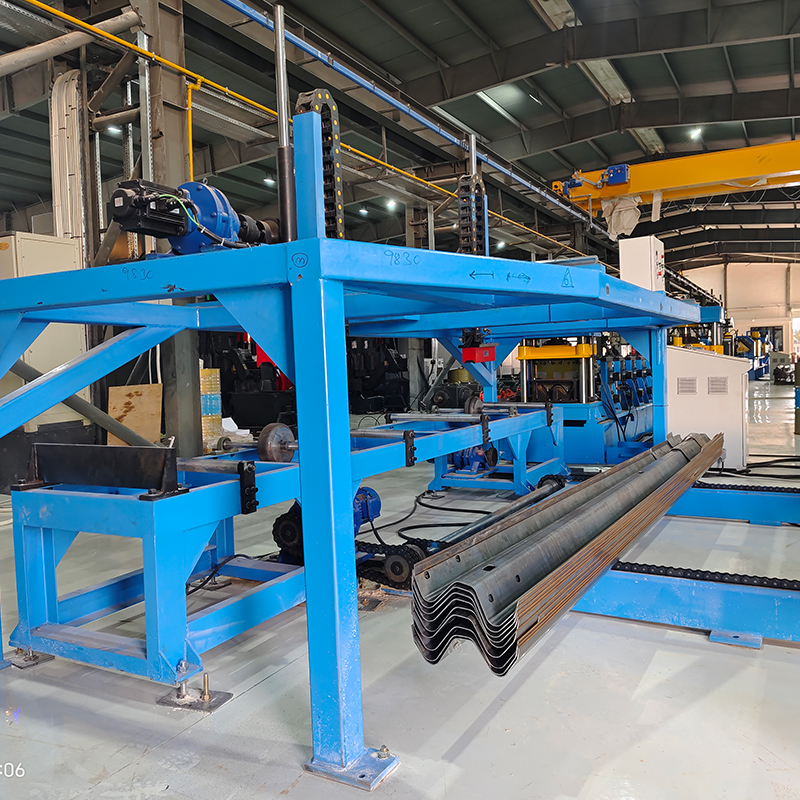

التفريغ | إنتاج المنتجات النهائية؛ يضمن التفريغ المنظم.
مجالات التطبيق
تُستخدم ألواح الحماية ذات الشعاع W التي تنتجها آلة التشكيل بالدرفلة الباردة عالية السرعة ذات الموجتين على نطاق واسع في المجالات التالية
الطرق السريعة: حماية السلامة على طول الجوانب والوسط المركزي للطرق السريعة؛ تعد حواجز الحماية الفولاذية ذات العارضة W من أكثر مرافق السلامة استخدامًا على الطرق السريعة، حيث يكون النوع ذو الموجتين مناسبًا للأقسام التي تتطلب مستويات حماية قياسية.
الطرق السريعة الوطنية والإقليمية: حماية السلامة للطرق السريعة من الفئة الأولى والفئة الثانية؛ تعتبر ألواح السور ذات الموجتين مناسبة لمتطلبات الحماية المعتدلة وتوفر حلاً اقتصاديًا وعمليًا.
الطرق الريفية والجبلية: الطرق الإقليمية، والطرق البلدية، والأقسام الخطرة في المناطق الجبلية؛ تعتبر ألواح الحماية التي يبلغ سمكها 2.0–3.0 مم اقتصادية وعملية، وتلبي احتياجات الحماية الأساسية.
الجسور والأنفاق: أقسام انتقال الجسور ومداخل/مخارج الأنفاق؛ تستخدم بالاشتراك مع حواجز حماية الجسور المتخصصة.
الطرق البلدية والطرق السريعة الحضرية: الطرق والطرق السريعة الحضرية المرتفعة؛ تعتبر حواجز الحماية ذات العارضة W جميلة من الناحية الجمالية ومتينة وسهلة الصيانة.
المناطق الصناعية وطرق المصانع: حماية سلامة الطرق الداخلية داخل المناطق الصناعية الكبيرة والمناطق اللوجستية.
طرق الجذب السياحي: الطرق الجبلية المتعرجة والأقسام الواقعة على جانب الجرف داخل المناطق ذات المناظر الخلابة؛ توفر حواجز الحماية ذات الشعاع W حماية أمان موثوقة.
المطارات والموانئ: الطرق المحيطة بالمطارات والطرق الداخلية داخل محطات الموانئ.
توقعات السوق
بفضل التقدم المستمر في تطوير البنية التحتية العالمية، يشهد سوق حواجز الطرق السريعة نموًا مطردًا. وتقدر قيمة السوق العالمية لمكونات حواجز الطرق السريعة بنحو 1.259 مليار دولار أميركي في عام 2025، ومن المتوقع أن تصل إلى 1.783 مليار دولار أميركي بحلول عام 2032، وهو ما يعكس معدل نمو سنوي مركب (CAGR) بنسبة 5.1%. وتقدر قيمة سوق بناء حواجز السلامة على الطرق في الصين بنحو 1.92 مليار دولار أميركي في عام 2025، ومن المتوقع أن تنمو إلى 2.63 مليار دولار أميركي بحلول عام 2031، بمعدل نمو سنوي مركب قدره 5.43%. وصل سوق حواجز الطرق المحلية إلى حجم 38.76 مليار يوان صيني في عام 2025 —بزيادة سنوية قدرها 12.4%— ومن المتوقع أن يتجاوز 43 مليار يوان صيني في عام 2026، مع الحفاظ على معدل نمو يتراوح بين 11% و13%. تمثل حواجز الحماية ذات العارضة W 78% من حصة سوق حواجز الحماية على الطرق السريعة.
في 29 أغسطس 2025، أصدرت إدارة التقييس الصينية (SAC) المعيار الوطني GB/T 31439.1-2025، "حواجز حماية العارضة الفولاذية المموجة – الجزء 1: حواجز حماية العارضة الفولاذية المموجة ثنائية الموجة"، والذي من المقرر أن يدخل حيز التنفيذ في 1 مارس 2026. سيؤدي تنفيذ هذا المعيار الوطني الجديد إلى زيادة تنظيم متطلبات الإنتاج والتفتيش لألواح سياج الحماية ذات العارضة W، وفرض متطلبات أكثر صرامة على معدات التصنيع، وخلق فرص سوقية أوسع لمعدات تشكيل ألواح سياج الحماية عالية الجودة.
يجري حاليًا التحول على مستوى البلاد من ألواح الحماية "ذات الموجتين" إلى ألواح الحماية "ذات الثلاث موجات"؛ ويتضمن ذلك استبدال الألواح القياسية ذات الموجتين (التي تتميز بقسمين منحنيين) بألواح ذات ثلاث موجات، وهي أوسع وتوفر مقاومة فائقة للصدمات. مع ارتفاع معايير السلامة على الطرق وتنفيذ المعيار الوطني الجديد، أصبحت متطلبات التصميم والأداء لألواح الحماية المموجة صارمة بشكل متزايد، مما أدى إلى زيادة الطلب المستدام على معدات التشكيل عالية الجودة. تعد حواجز الحماية ذات العوارض الفولاذية المموجة منتجًا فولاذيًا كلاسيكيًا مشكلًا على البارد؛ ونظرًا للاستثمار المستمر في البنية التحتية للنقل والارتفاع المستمر في معايير السلامة على الطرق، فمن المتوقع أن يستمر الطلب في السوق على ألواح حواجز الحماية المموجة عالية الجودة وعالية الدقة في النمو.
الخدمة والدعم
تصميم الحلول: اختيار المعدات المخصصة وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع المخصص: دعم التخصيص غير القياسي، مع التحكم الكامل في العملية بدءًا من تصميم اللفة وحتى التصنيع الكامل للخط.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون تأشيرات صالحة ومتاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
التحسين المستمر: تتوفر خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة.
خبير تشكيل الألواح السميكة: يغطي سمكًا يبلغ 2.0–3.0 مم؛ مصمم خصيصًا لألواح حواجز الطرق السريعة.
متينة وقوية: محرك علبة تروس على شكل قوس من الحديد الزهر، وقطر عمود كبير يبلغ Ø80 مم، وبكرات مطفأة Cr12MoV (HRC 58–62).
التثقيب والتشكيل المتكامل: تثقيب هيدروليكي بمحطتين وأربعة أعمدة يتم إجراؤه داخل الوحدة الرئيسية؛ تحديد المواقع بدقة وسير عمل مدمج.
تصنيع عالي الدقة: دقة الطول ±1.0 مم ومعدل تمرير ثابت للمنتج.
الإنتاج الفعال: سرعة الخط 15 مترًا في الدقيقة؛ وتلبي السعة اليومية متطلبات العرض ذات الحجم الكبير.
التحكم الذكي: نظام PLC أوتوماتيكي بالكامل مع تشغيل شاشة تعمل باللمس؛ يمكن تشغيل الخط بأكمله بواسطة 1–2 شخص فقط.
الشركة المصنعة المباشرة: لا يوجد وسطاء؛ نسبة ممتازة بين التكلفة والأداء.
شبكة الخدمة العالمية: المهندسون يحملون جميع التأشيرات اللازمة؛ قدرات الاستجابة السريعة.
