سلسلة معدات هياكل التثبيت بالطاقة الشمسية – شركة مصنعة محترفة تقدم حلولاً شاملة تغطي كامل نطاق أقواس التثبيت والتتبع، بدءًا من الشرائط الفولاذية وحتى المنتجات النهائية – تسليم شامل.
أنا. نظرة عامة على السلسلة
سلسلة معدات هيكل التثبيت الشمسي عبارة عن خط إنتاج كامل للتشكيل بالانحناء البارد مصمم خصيصًا لتصنيع المكونات الأساسية المختلفة لأنظمة التثبيت بالطاقة الشمسية الكهروضوئية (PV). أنظمة تركيب الطاقة الشمسية الكهروضوئية عبارة عن إطارات معدنية مصنوعة من شرائح فولاذية مستمرة من خلال عملية الانحناء البارد، وتستخدم لوضع وتركيب وتثبيت الألواح الشمسية في أنظمة توليد الطاقة الشمسية. تعد أنظمة تركيب الطاقة الكهروضوئية مكونات هيكلية مهمة لأنظمة دعم الطاقة الشمسية، وتتميز بتعدد استخداماتها ومتانتها وجمالياتها وسهولة تركيبها وتعديلها.
تستخدم هذه السلسلة من المعدات عملية ثني ودرفلة باردة مستمرة لإكمال العملية الكاملة لفك وتسوية وثقب وتشكيل اللفائف وقطع الطول وإخراج الملفات المعدنية دفعة واحدة، مما يؤدي مباشرة إلى إنتاج مقاطع تثبيت كهروضوئية نهائية مختلفة. يعتمد الجهاز على التحكم الآلي الكامل PLC وواجهة الإنسان والآلة بشاشة تعمل باللمس، مما يتيح التشغيل المستمر الآلي بالكامل بدءًا من فك اللف وحتى إخراج المنتج النهائي.
في عام 2025، تجاوزت قدرة الطاقة الكهروضوئية المثبتة حديثًا في الصين 250 جيجاوات، مما أدى إلى زيادة كبيرة في الطلب على معدات الانحناء البارد المثبتة على الطاقة الكهروضوئية. في عام 2025، تجاوز حجم سوق معدات التشكيل بالانحناء البارد في بلدي 28 مليار يوان، بمتوسط معدل نمو مركب سنوي يبلغ حوالي 12%. ومن بين هذه القطاعات، كانت الأقواس الكهروضوئية، والعوارض الفولاذية الخفيفة، ومعدات تشكيل الصفائح المعدنية هي القطاعات الفرعية الأسرع نمواً.
تغطي هذه السلسلة من المعدات أربع فئات رئيسية في تصنيع الأقواس الكهروضوئية: الإطارات الفولاذية من النوع المفتوح للألواح الشمسية، والإطارات الفولاذية من النوع المغلق للألواح الشمسية، وآلات الثني البارد للأعمدة الكهروضوئية (النوع C/النوع U/نوع أوميغا)، وآلات الثني البارد للأقواس الكهروضوئية 21-82×41. وهو مناسب لمواد مختلفة مثل الفولاذ الكربوني، والصفائح المجلفنة، وصفائح الزنك والمغنيسيوم المطلية بالألمنيوم، وسبائك الألومنيوم، ويمكنه معالجة سماكات تتراوح من 0.8 إلى 4.0 ملم. يعتمد الجهاز على التحكم الآلي الكامل PLC وتشغيل واجهة الإنسان والآلة بشاشة تعمل باللمس، مما يتيح التشغيل المستمر الآلي بالكامل بدءًا من فك اللف وحتى إخراج المنتج النهائي.
الثاني. مقدمة لأنواع المعدات المختلفة

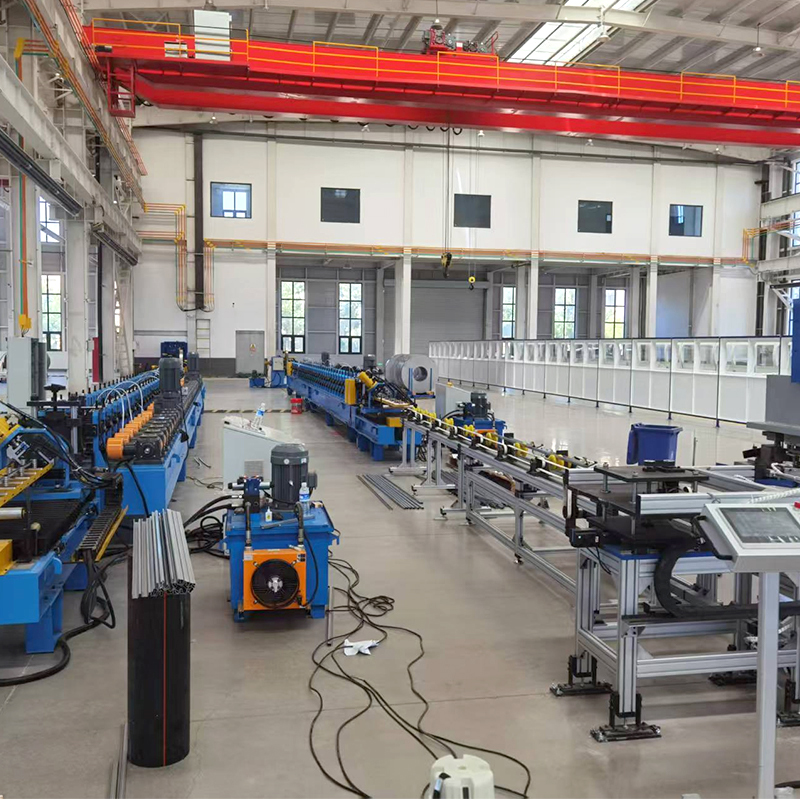

1. معدات تشكيل الانحناء البارد للإطار الفولاذي لفتح الألواح الشمسية
نظرة عامة على المعدات
معدات تشكيل الانحناء البارد لإطار الفولاذ المفتوح للألواح الشمسية هي خط إنتاج متخصص لتشكيل الانحناء البارد لإنتاج إطارات فولاذية مفتوحة للوحدات الكهروضوئية. يعد الإطار الفولاذي مكونًا أساسيًا لتغليف الوحدة الكهروضوئية؛ حيث تحدد دقة المقطع العرضي والقوة الهيكلية بشكل مباشر جودة التركيب وعمر الخدمة للوحدة. تستخدم المعدات عملية ثني ودرفلة باردة مستمرة لإكمال العملية بأكملها دفعة واحدة: فك اللف، والتسوية، والقص واللحام، والتغذية المؤازرة، وتشكيل اللفة، والتقويم، وتتبع القص الطائر، وتفريغ الملفات المعدنية.
المزايا الأساسية
ميزة كبيرة من حيث التكلفة: يؤدي استبدال إطارات الألومنيوم التقليدية بفولاذ الألومنيوم والمغنيسيوم المجلفن إلى تقليل التكاليف بنسبة 40% تقريبًا.
ميزة القوة المتميزة: تتميز الإطارات الفولاذية بقوة ميكانيكية عالية للغاية، ضعف قوة الإطارات المصنوعة من الألومنيوم التقليدية.
كفاءة عالية وحماية البيئة: تعتبر مواد الألومنيوم والمغنيسيوم المجلفنة عالية الكفاءة وصديقة للبيئة، حيث تكون انبعاثات الكربون أقل بكثير من إطارات الألومنيوم.
الإنتاج عالي السرعة: يمكن أن تصل سرعات الإنتاج إلى 40 مترًا في الدقيقة، مما يؤدي إلى استقامة المنتج واتساقه بشكل كبير.
التشكيل عالي الدقة: يتم إكمال أبعاد الطول في خطوة واحدة وفقًا لتفاوتات الرسم، مما يلغي الحاجة إلى المعالجة الثانوية.
التطبيقات: تغليف الإطارات لمختلف الوحدات الكهروضوئية أحادية الزجاج ومزدوجة الزجاج —توفر الإطارات الفولاذية قوة عالية وتكلفة منخفضة، مما يجعلها بديلاً مثاليًا لإطارات الألومنيوم التقليدية.
2. معدات تشكيل الانحناء البارد ذات الإطار الفولاذي المغلق للألواح الشمسية
نظرة عامة على المعدات
معدات تشكيل الانحناء البارد للإطار الفولاذي المغلق للألواح الشمسية هي خط إنتاج متخصص لتشكيل الانحناء البارد لإنتاج إطارات فولاذية مغلقة للوحدات الكهروضوئية. توفر الإطارات الفولاذية ذات النهاية المغلقة قوة التوائية أفضل مقارنة بالإطارات الفولاذية ذات النهاية المفتوحة. يؤدي تصميم المقطع العرضي المغلق إلى إنشاء هيكل حامل مغلق، مما يؤدي إلى توزيع أكثر اتساقًا للإجهاد تحت القوى الخارجية مثل أحمال الرياح وأحمال الثلوج والتمدد والانكماش الحراري. قادت جمعية صناعة الطاقة الكهروضوئية الصينية وجمعية صناعة الحديد والصلب الصينية بشكل مشترك تطوير معيار المجموعة لـ "الفولاذ المغلق المشكل على البارد المصنوع من الألومنيوم والمغنيسيوم المطلي بالزنك لإطارات الوحدات الكهروضوئية".
المزايا الأساسية
قوة عالية مع المقاطع المغلقة: يشكل المقطع المغلق هيكلًا أنبوبيًا مغلقًا، مما يؤدي إلى قوة التوائية تتجاوز بكثير قوة الإطارات المفتوحة، مما يؤدي إلى هيكل أكثر استقرارًا.
قيادة معايير الصناعة: قادت الشركات الرائدة في الصناعة تطوير معايير المجموعة ذات الصلة للصلب المشكل على البارد من النوع المغلق.
خفض التكلفة بنسبة 40% تقريبًا: يؤدي استبدال إطارات الألومنيوم التقليدية بالفولاذ المجلفن بالألمنيوم والمغنيسيوم إلى تقليل التكاليف الإجمالية بشكل كبير.
ضعف قوة إطارات الألومنيوم: تمتلك الإطارات الفولاذية خواص ميكانيكية عالية القوة للغاية، مع معامل مرونة يصل إلى ثلاثة أضعاف معامل مرونة إطارات الألومنيوم.
كفاءة عالية وحماية البيئة: انبعاثات الكربون الناتجة عن الإنتاج أقل بكثير من تلك الناتجة عن إطارات الألومنيوم، كما يتمتع الفولاذ بمعدل إعادة تدوير مرتفع.
التطبيقات: تعتبر الإطارات الفولاذية المغلقة مناسبة بشكل خاص للتطبيقات عالية القوة مثل محطات الطاقة الأرضية واسعة النطاق، والمناطق الساحلية ذات سرعة الرياح العالية، وأنظمة أقواس التتبع، لمختلف تغليف إطارات الوحدات الكهروضوئية أحادية الزجاج ومزدوجة الزجاج.

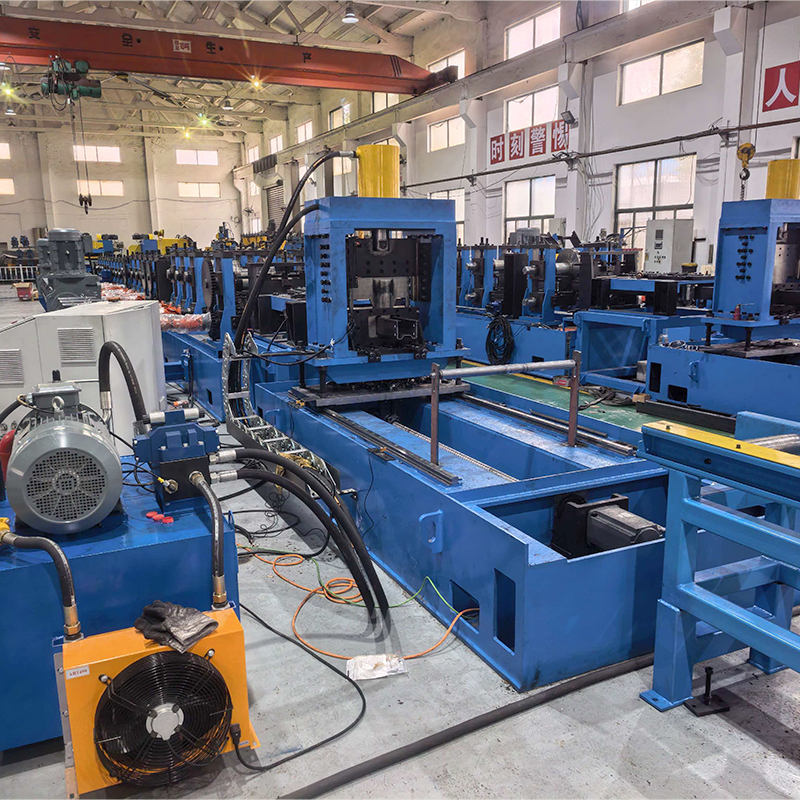

3. آلة ثني الأعمدة الكهروضوئية على البارد (النوع C/النوع U/نوع أوميغا)
نظرة عامة على المعدات
آلة ثني الأعمدة الكهروضوئية على البارد هي معدات تشكيل ثني باردة متخصصة تستخدم لإنتاج أعمدة الدعم الكهروضوئية من النوع C والنوع U وأوميغا (على شكل حرف V) والعوارض الرئيسية والمدادات والمكونات الهيكلية الأساسية الأخرى. العمود الكهروضوئي هو المكون الأساسي الحامل لنظام الدعم؛ حيث تحدد دقته المقطعية وقوته الهيكلية بشكل مباشر سلامة وعمر خدمة محطة الطاقة الكهروضوئية بأكملها. يمكن لخط الإنتاج معالجة الدعامات الكهروضوئية المصنوعة من المواد السائدة في الصناعة، مثل الفولاذ الكربوني، والفولاذ المطلي بالمغنيسيوم والزنك المغطى بالألمنيوم، وسبائك الألومنيوم، وإنتاج جميع المكونات الرئيسية للدعامات الثابتة المتسلسلة من الفولاذ الكربوني ودعامات التتبع، بما في ذلك الأعمدة والعوارض الرئيسية والمدادات.
المزايا الأساسية
أنواع متعددة في آلة واحدة: يمكن لخط إنتاج واحد إنتاج أعمدة دعم كهروضوئية ذات مقاطع عرضية مختلفة، بما في ذلك الأشكال على شكل حرف C، وشكل حرف U، وأشكال أوميغا (几).
تشكيل عالي الدقة: يمكن التحكم في زاوية الانحناء والتفاوتات الأبعادية في حدود 0.5 مم.
قدرة معالجة الفولاذ عالي القوة: يمكنها معالجة سماكات تتراوح من 6 إلى 8.0 مم، وتغطي المواد الشائعة وعالية القوة.
متوافق على نطاق واسع: مناسب لأنظمة الدعم الأرضي، وأنظمة الدعم على الأسطح، وأنظمة الدعم الهجينة بين الأسماك والطاقة الشمسية، وأنظمة الدعم الهجينة بين الزراعة والطاقة الشمسية، وأنظمة الدعم القابلة للتعديل، وأنظمة دعم التتبع، وما إلى ذلك.
التثقيب الذكي: مزود بمعدات تثقيب هيدروليكية ذكية للتغذية والربط.
مواصفات الدعم الكهروضوئي على شكل حرف C/U:
نوع المواصفات الشائعة
دعامة كهروضوئية على شكل حرف U 41×41 / 41×52 / 41×62 / 41×72
دعامة كهروضوئية على شكل حرف C C70 / C80 / C100 / C120
نطاق التطبيق: يعد الفولاذ على شكل حرف C/U أهم مادة خام للدعامات الكهروضوئية، ويستخدم في المكونات الهيكلية الأساسية مثل الأعمدة والعوارض الرئيسية والمدادات لمحطات الطاقة الكهروضوئية المختلفة، وهو مطلوب بشدة في السوق.
4. 21-82×41 آلة ثني الأقواس الكهروضوئية على البارد
نظرة عامة على المعدات
آلة الثني البارد للأقواس الكهروضوئية 21-82×41 هي آلة تشكيل ثني بارد متخصصة لإنتاج منتجات سلسلة فولاذية على شكل حرف C للأقواس الكهروضوئية الشمسية. يمكن لهذه المعدات إنتاج مجموعة كاملة من مقاطع الأقواس الكهروضوئية بأحجام تشمل 41×21، 41×41، 41×52، 41×62، 41×72، و41×82. تستخدم المعدات عملية ثني ودرفلة باردة مستمرة لإكمال العملية الكاملة لفك اللف والتسوية والتثبيت والتثقيب وتشكيل اللفة وقطع الطول وجمع المواد في عملية واحدة.
المزايا الأساسية
تغطية النطاق الكامل: تتعامل آلة واحدة مع جميع المواصفات من 41×21 إلى 41×82، مما يلغي الحاجة إلى الاستثمار المتكرر.
التحول السريع: تبديل المواصفات بشكل مريح وفعال لتلبية متطلبات الطلب المتنوعة.
تشكيل عالي الدقة: دقة تشكيل عالية واتساق مع سمك صفائح يتراوح بين 1.5- 2.5 ملم.
مطابقة السرعة المثلى: سرعة خط الإنتاج 4-8 م/دقيقة، سرعة تشكيل الآلة الرئيسية 10-15 م/دقيقة.
التطبيقات: تُستخدم منتجات سلسلة الفولاذ على شكل حرف C للأقواس الشمسية الكهروضوئية —سلسلة 41، سلسلة 62، سلسلة 82، إلخ— على نطاق واسع في بناء محطات الطاقة الشمسية الكهروضوئية واسعة النطاق.
ثالثا. المعايير الفنية لسلسلة المعدات
نوع المعدات سمك المادة سرعة الإنتاج مادة اللفة الميزات الرئيسية
إطار فولاذي مفتوح 1.0 مم 30-40 م/دقيقة Cr12MoV تخفيض التكلفة بنسبة 40%، قوة مزدوجة
إطار فولاذي مغلق قابل للتخصيص Cr12MoV قابل للتخصيص قوة عالية ومقاومة التوائية ممتازة
آلة ثني الأعمدة على البارد 6.0-8.0 مم قابلة للتخصيص قابلة للتخصيص آلة واحدة، ثلاثة أنواع (C/U/Omega)
21-82×41 آلة دعم 1.5-2.5 مم 4-15 م/دقيقة قابلة للتخصيص تغطية سلسلة كاملة، تغيير سريع
الرابع. عملية الإنتاج
فك اللفائف → التسوية → التثقيب → التشكيل بالدرفلة → القطع حسب الطول → التفريغ
وصف العملية
فك اللفائف: قم بتحميل اللفائف المعدنية في جهاز فك اللفائف الهيدروليكي أو المظلي للحصول على تغذية مستقرة.
التسوية: تقوم آلة التسوية متعددة الأسطوانات بتسوية المادة بدقة، مما يزيل الضغط الداخلي.
التثقيب: يقوم نظام التغذية المؤازرة بتحديد موضع المادة بدقة، ويكمل التثقيب الهيدروليكي التثقيب الدقيق لثقوب التثبيت وثقوب التوصيل وما إلى ذلك.
التشكيل باللف: يشكل التشكيل بالانحناء البارد التدريجي متعدد التمريرات المقطع العرضي القياسي للقوس الكهروضوئي تدريجيًا.
القطع حسب الطول: يضمن القطع الهيدروليكي حسب الطول دقة عالية وقطعًا نظيفًا.
التفريغ: يتم تفريغ المنتجات النهائية بدقة.
الخامس. مجالات التطبيق
تُستخدم منتجات نظام الدعم الكهروضوئي المصنعة في سلسلة معدات الدعم الكهروضوئي الخاصة بنا على نطاق واسع في المجالات التالية:
محطات الطاقة الكهروضوئية المثبتة على الأرض
محطات الطاقة الأرضية واسعة النطاق ومشاريع الطاقة الكهروضوئية الصحراوية وغوبي— عمود الدعم هو المكون الأساسي الحامل لنظام الدعم.
الطاقة الكهروضوئية الموزعة على السطح
أنظمة الطاقة الكهروضوئية التجارية والصناعية على الأسطح، وأنظمة الطاقة الكهروضوئية السكنية على الأسطح— تصميم خفيف الوزن يتكيف مع متطلبات تحمل الأحمال على الأسطح.
الأنظمة التكميلية للطاقة الكهروضوئية الزراعية/الطاقة الكهروضوئية لمصايد الأسماك
أنظمة الدعم الكهروضوئي فوق البيوت الزجاجية الزراعية وبرك الأسماك—تتكيف الأعمدة الفولاذية على شكل حرف U مع الهياكل ذات الامتداد الكبير.
أنظمة دعم التتبع
أنظمة دعم التتبع الأفقية أحادية المحور، والمحور المائل أحادي المحور، وغيرها — يضمن القولبة عالية الدقة التشغيل المستقر لنظام التتبع على المدى الطويل.
أنظمة الدعم القابلة للتعديل
أنظمة دعم قابلة لضبط الزاوية—يتكيف الفولاذ على شكل حرف C/U مع احتياجات الضبط المرنة.
بناء الطاقة الكهروضوئية المتكاملة (BIPV)
مشاريع الطاقة الكهروضوئية المتكاملة مع المباني—يتم دمج الإطارات الفولاذية بشكل وثيق مع هيكل المبنى.
السادس. آفاق السوق
تستمر منشآت الطاقة الكهروضوئية في الارتفاع: في عام 2025، تجاوزت قدرة الطاقة الكهروضوئية المثبتة حديثًا في الصين 250 جيجاوات، مما أدى إلى زيادة كبيرة في الطلب على معدات الانحناء البارد لقوس الطاقة الكهروضوئية. يشهد الطلب على الأقواس الشمسية نموًا هائلاً.
يشهد سوق معدات الثني البارد نموًا سريعًا: في عام 2025، تجاوز حجم سوق معدات الثني البارد في بلدي 28 مليار يوان، بمعدل نمو مركب سنوي متوسط يبلغ حوالي 12٪. تعد الأقواس الكهروضوئية والعوارض الفولاذية الخفيفة ومعدات تشكيل الصفائح المعدنية أسرع القطاعات الفرعية نموًا. أصبحت نقاط الألم في معدات الثني البارد التقليدية —التحول البطيء، وضعف الدقة، وانخفاض الكفاءة— عقبات أمام توسع المؤسسات. لا يحتاج موردو المعدات إلى توفير آلات تشكيل اللفائف CNC القياسية فحسب، بل يحتاجون أيضًا إلى القدرة على تطوير خطوط إنتاج تشكيل اللفائف الآلية بالكامل لسيناريوهات تطبيق محددة (مثل الطاقة الكهروضوئية والتخزين والبناء).
إن اتجاه استبدال إطارات الألومنيوم بإطارات الفولاذ واضح: إن استخدام سبائك الألومنيوم والمغنيسيوم المجلفنة لاستبدال إطارات الألومنيوم التقليدية في منتجات الإطارات الفولاذية يقلل التكاليف بنحو 40٪ مع مضاعفة قوة إطارات الألومنيوم التقليدية. قادت الشركات الرائدة في الصناعة، بالتعاون مع رابطة صناعة الطاقة الكهروضوئية الصينية ورابطة الحديد والصلب الصينية، تطوير معايير المجموعة لـ "إطارات الفولاذ المجلفن من الألومنيوم والمغنيسيوم للوحدات الكهروضوئية" و"إطارات الفولاذ المجلفن من الألومنيوم والمغنيسيوم المغلقة المشكلة على البارد للوحدات الكهروضوئية". مع نضوج تكنولوجيا الإطارات الفولاذية وتحسن المعايير، سيستمر معدل اختراق الإطارات الفولاذية في الوحدات الكهروضوئية في الزيادة.
ترقيات ذكية ومرنة: أصبحت خطوط إنتاج التشكيل البارد للأقواس الكهروضوئية المجهزة بآلات تثقيب مؤازرة ذات 9 محاور، تتميز بـ "التثقيب عالي الدقة + تغيير الشكل التلقائي بالكامل"، المعدات المفضلة لشركات الطاقة الكهروضوئية لتقليل التكاليف وزيادة الكفاءة. من خلال إدخال تقنية القياس بالليزر عبر الإنترنت، يمكن مراقبة المعلمات الرئيسية للملفات الشخصية في الوقت الفعلي، ويمكن تعديل قوالب التشكيل تلقائيًا لضمان وصول دقة المنتج إلى ±0.2 مم.
السابع. دعم الخدمة
تصميم الحلول: نحن نقدم اختيارًا مخصصًا للمعدات وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع حسب الطلب: نحن ندعم التخصيص غير القياسي. يمكن للعملاء تقديم رسومات مقطعية أو عينات للتخصيص. إن العملية برمتها، من تصميم اللفة إلى تصنيع الآلة بالكامل، هي تحت سيطرتنا.
التركيب والتشغيل: يوفر المهندسون التركيب والتشغيل في الموقع، ويقومون بتدريب المشغلين لضمان الإنتاج السريع.
ضمان ما بعد البيع: الاستشارة الفنية طويلة الأمد وتوريد قطع الغيار. يتمتع المهندسون بشهادات كاملة ويمكنهم تقديم خدمة عالمية في الموقع في أي وقت.
التحسين المستمر: يمكننا تقديم خدمات تعديل المعدات وترقية القدرات وفقًا للتغيرات في احتياجات إنتاج العملاء.
ثامناً. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة، عمليات مثالية، جودة موثوقة
التغطية الكاملة للمنتج: توريد شامل لجميع مقاطع الطاقة الكهروضوئية بما في ذلك الإطارات الفولاذية المفتوحة، والإطارات الفولاذية المغلقة، والأعمدة الكهروضوئية (C/U/Omega)، والأقواس التي تتراوح من 21 إلى 82×41 مم.
التصنيع عالي الدقة: دقة التشكيل ±0.2 مم، وهو ما يتجاوز معايير الصناعة بكثير.
تكنولوجيا الإطارات الفولاذية الرائدة: خفض التكلفة بنسبة 40%، وضعف قوة الإطارات المصنوعة من الألومنيوم.
نماذج متعددة على آلة واحدة: يمكن لنفس خط الإنتاج إنتاج مقاطع عرضية على شكل حرف C، وعلى شكل حرف U، وعلى شكل أوميغا، وغيرها.
التحكم الذكي: تشغيل PLC أوتوماتيكي بالكامل + شاشة تعمل باللمس، ومجهز بثقب سيرفو مكون من 9 محاور، وتحويل أوتوماتيكي بالكامل.
المصنع المباشر: لا يوجد وسطاء، نسبة عالية من التكلفة إلى الأداء.
