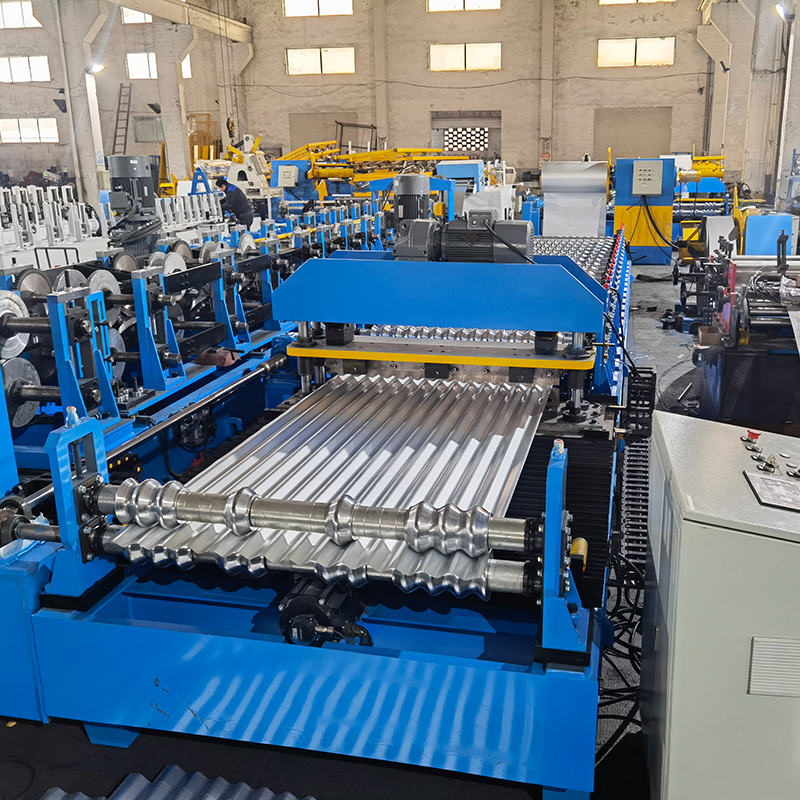

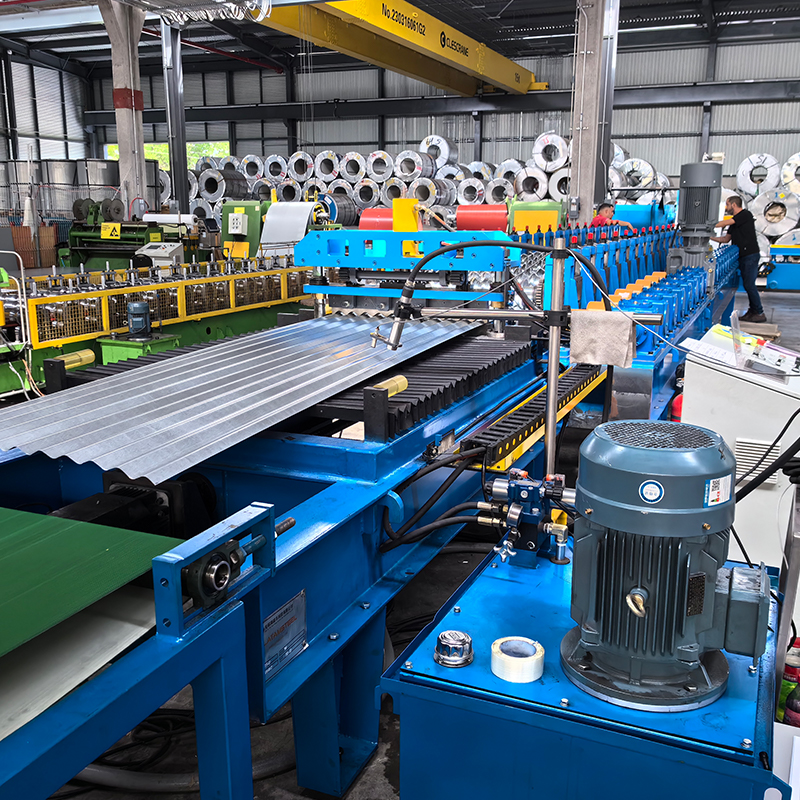

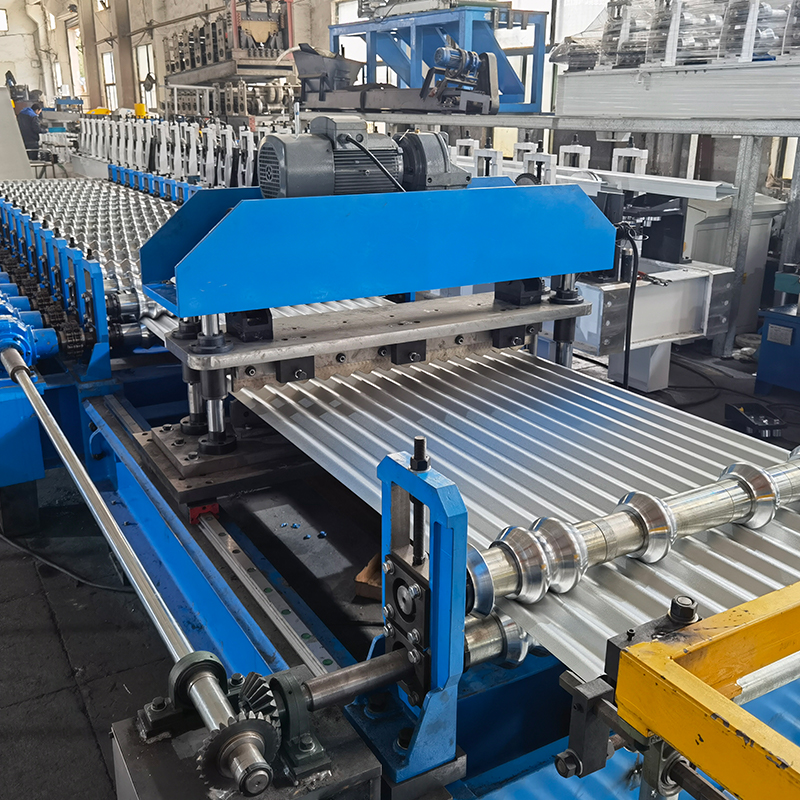

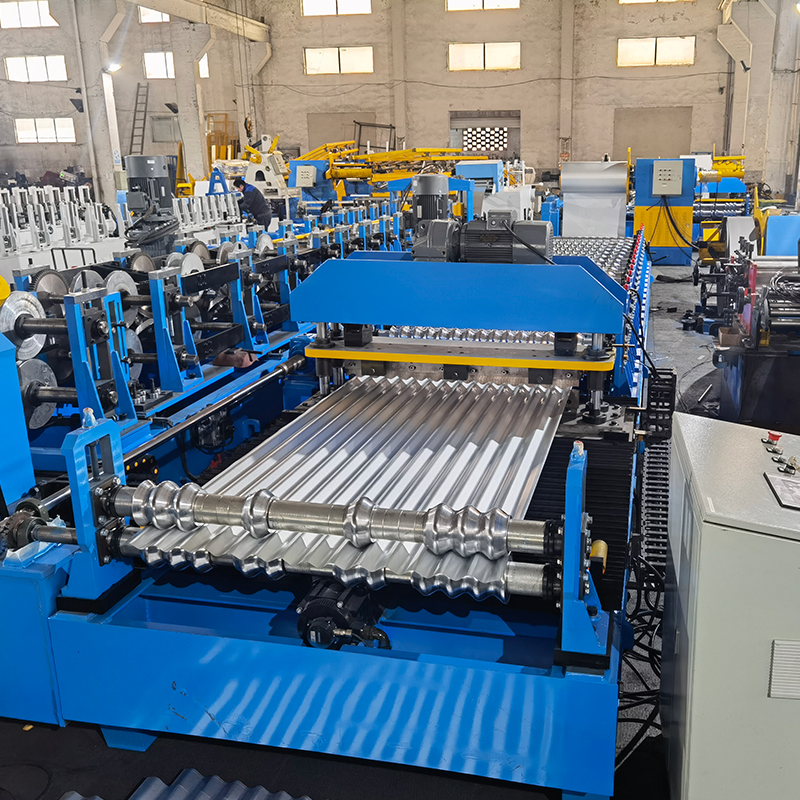

أنا. نظرة عامة على المعدات
آلة تشكيل الصفائح الموجية هي معدات تشكيل متخصصة بالدرفلة الباردة مصممة لإنتاج الصفائح المعدنية المموجة. يتم إنشاء الصفائح المموجة عن طريق معالجة الملفات المعدنية من خلال عملية تشكيل اللفة لإنتاج ألواح ذات شكل موجة مستمر؛ يعزز هذا التصميم بشكل كبير قوة الصفائح وصلابتها، مما يجعلها خيارًا مثاليًا للأسقف وكسوة الجدران والتطبيقات الهندسية المختلفة. باستخدام عملية تشكيل الأسطوانة الباردة المستمرة، تدمج الآلة تسلسل الإنتاج بأكمله —بما في ذلك فك اللف، والتغذية الموجهة، وتشكيل الأسطوانة، والقص حسب الطول، والتكديس التلقائي للصفائح التي يبلغ طولها 12 مترًا— في عملية واحدة مبسطة تنتج مباشرة ألواحًا مموجة نهائية.
يتميز الخط بأكمله بالتحكم التلقائي الكامل في PLC وشاشة HMI تعمل باللمس، مما يضمن سير عمل آلي مستمر بدءًا من فك اللف وحتى التكديس النهائي. تتوافق المعدات مع مجموعة واسعة من المواد المعدنية —مثل الفولاذ المطلي بالألوان، والفولاذ المجلفن، والفولاذ المطلي بالألمنيوم والزنك، والفولاذ المقاوم للصدأ، والألمنيوم— بسمك مناولة يبلغ 0.3–1.0 مم وعرض تغذية يبلغ 914–1250 مم. فهو قادر على إنتاج صفائح مموجة ذات ارتفاعات ودرجات موجية مختلفة. تتطلب هذه الآلة مشغلين 1–2 فقط، وهي بمثابة معدات أساسية للمصنعين في قطاعات مثل الأسقف المعمارية، وألواح الجدران، وإنتاج الحاويات، وبناء الجسور/المنحوتات، مما يتيح إنتاجًا واسع النطاق وموحدًا وذكيًا.
الثاني. المزايا الأساسية ونقاط البيع

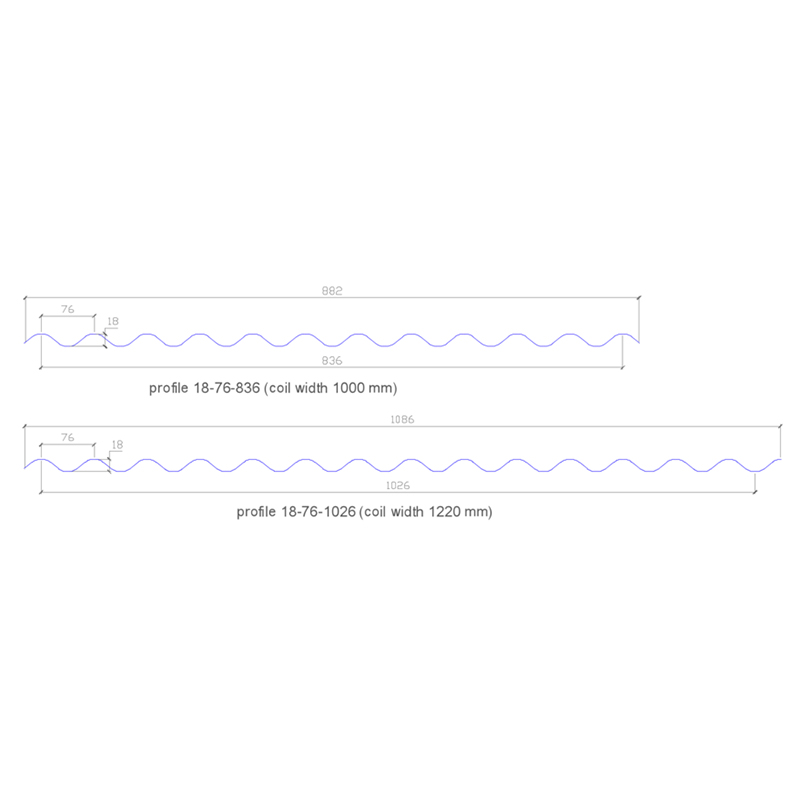

(1) القدرة متعددة الملامح والإنتاج المرن
وهذه هي الميزة الأساسية التي تميز هذه المعدات عن خطوط الإنتاج التقليدية ذات المواصفات الواحدة.
عادةً ما يتم تخصيص معدات الصفائح المموجة التقليدية لملف تعريف واحد؛ يتطلب تبديل المنتجات استبدال مجموعة القوالب بأكملها، وهو أمر يستغرق وقتًا طويلاً ومكلفًا. تستخدم هذه المعدات تصميم قالب معياري وتقنية تشكيل قابلة للتعديل، مما يسمح لنفس الآلة ومجموعة الأسطوانات بمعالجة الصفائح المموجة بمواصفات مختلفة. يمكن لآلة واحدة إنتاج صفائح مموجة بارتفاعات ودرجات موجية مختلفة. يتم تحقيق تغييرات المواصفات من خلال التعديلات السريعة —القضاء على الحاجة إلى فنيين متخصصين— حتى يتمكن المشغلون القياسيون من التعامل مع المفتاح، مما يعزز استخدام المعدات بشكل كبير. تتميز بعض النماذج أيضًا بتصميم مزدوج الطبقة، مما يتيح لآلة واحدة إنتاج نوعين مختلفين من المقاطع (على سبيل المثال، المموجة وشبه المنحرفة) في وقت واحد، وبالتالي توفير المساحة والتكاليف.
(2) سرعة عالية، وكفاءة عالية، وقدرة إنتاجية رائدة
يدمج الخط بأكمله عملية مؤتمتة بالكامل تغطي فك اللفائف والتشكيل والقطع والتكديس. يمكن تعديل سرعة خط التشكيل بشكل مستمر بين 10 و60 م/دقيقة، مما يلبي احتياجات الإنتاج المتنوعة فيما يتعلق بسمك المادة ونوعها. وبناءً على أطوال الأوراق القياسية، يمكن للنظام إنتاج أوراق متعددة في الدقيقة، مما يحقق إنتاجًا يوميًا يصل إلى عشرات الآلاف من الأمتار. يتطلب الإنتاج الآلي بالكامل مشغلين 1–2 فقط، مما يؤدي إلى كفاءة أعلى بعدة مرات من طرق الإنتاج التقليدية. تقوم وحدة القطع المتزامنة مع آلة التشكيل بقطع المنتجات إلى الطول المطلوب في الوقت الفعلي، مما يزيد من الإنتاجية.
(3) التكديس التلقائي للصفائح الطويلة بطول 12 مترًا
تم تجهيز الألواح المموجة النهائية بنظام تكديس أوتوماتيكي بطول 12 مترًا، ويتم نقلها تلقائيًا إلى محطة التكديس. يتم تكديسها بشكل أنيق ومنهجي وفقًا للبرامج المحددة مسبقًا. تستوعب سعة التكديس البالغة 12 مترًا العديد من منتجات الصفائح المموجة طويلة الحجم؛ ومن خلال التخلص من الحاجة إلى التكديس والمحاذاة اليدوية، فإنه يقلل بشكل كبير من كثافة العمالة ويتيح سير عمل سلس من "الإنتاج إلى التخزين". وهذا مناسب بشكل خاص للإنتاج الضخم للعناصر طويلة الحجم مثل صفائح الحاويات المموجة وألواح التسقيف الكبيرة.

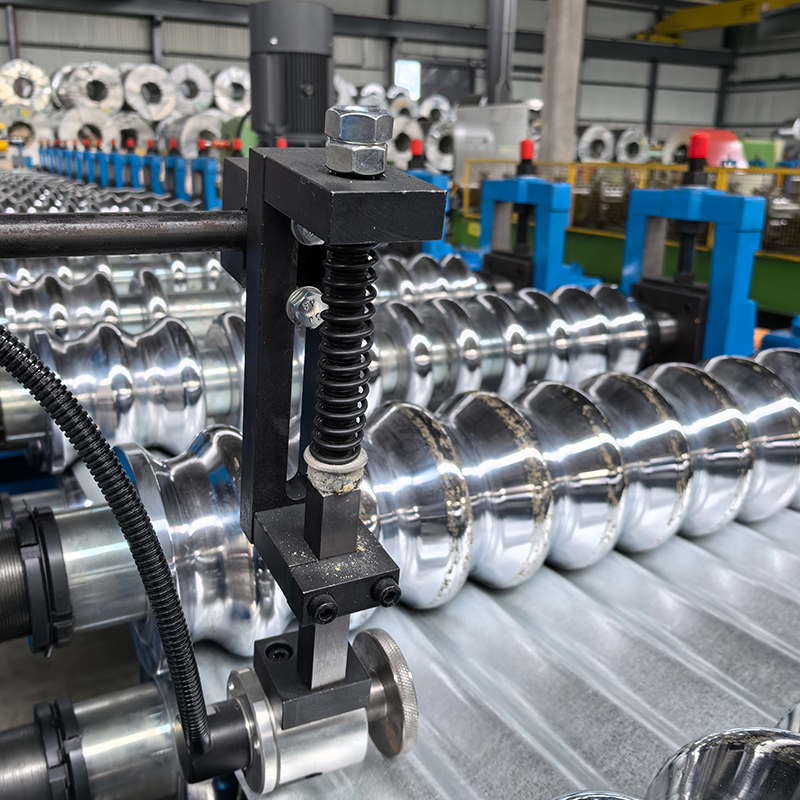

(4) تشكيل عالي الدقة وتحكم فعال في الارتداد
تستخدم تقنية تشكيل اللفائف سلسلة من بكرات التشكيل المرتبة بشكل متسلسل لضغط الصفائح الخام المسطحة في مقاطع عرضية محددة. تتغلب طريقة التشكيل هذه بشكل فعال على مشكلات ارتداد المواد، مما يضمن دقة واتساق المظهر الجانبي المموج. من خلال عملية تشكيل تدريجية متعددة التمريرات، يتم ثني الصفائح المعدنية تدريجيًا إلى مقطع عرضي مموج قياسي. إنه يوفر دقة تشكيل عالية، وسطحًا مسطحًا للصفائح، وتموجات موحدة، وجودة منتج مستقرة.
(5) تشكيل اللفائف بدقة متعددة التمريرات؛ سطح صفائحي مسطح وخالٍ من العيوب
يستخدم عملية تشكيل لفة دقيقة متعددة التمريرات (عادةً 9–24 محطة تشكيل). تخضع الصفائح المعدنية لعملية تشكيل تدريجية على البارد عبر تمريرات متعددة لتحقيق شكل مموج موحد تدريجيًا.
هيكل آلة التشكيل: يتميز الإطار بهيكل شعاع H ملحوم (على سبيل المثال، فولاذ 300H أو 350H)، مما يوفر صلابة عالية ومقاومة ممتازة للتشوه.
قطر العمود: أعمدة تشكيل ذات قطر كبير (Φ70–Φ80 مم) ذات قدرة تحمل عالية.
مادة العمود: فولاذ 45#، يخضع لمعالجة التبريد والتلطيف.
مادة الأسطوانة: فولاذ مطروق بوزن 45 رطلاً مع سطح مطلي بالكروم الصلب مقاس 0.05 مم؛ يوفر صلابة عالية ومقاومة ممتازة للتآكل.
سمك اللوحة الوسطى: 16 ملم؛ يضمن أن تكون الماكينة بأكملها قوية ومتينة.
(6) هيكل آلة عالي القوة من نوع H-beam؛ قوي ومتين
يستخدم جسم الماكينة هيكلًا ملحومًا مصنوعًا من الفولاذ 300H أو 350H، مما يوفر صلابة عالية ومقاومة ممتازة للاهتزاز.
يتم تصنيع سرير الماكينة من ألواح فولاذية ملحومة ويخضع للتلطيف للقضاء بشكل فعال على الضغط الداخلي، ومنع التشوه.
تُصنع حوامل التشكيل من الفولاذ الملحوم أو الحديد الزهر، مما يضمن قوة عالية وعمر خدمة طويل.
يبلغ الوزن الإجمالي للآلة حوالي 2.5–7.5 طن، وتتميز بهيكل صلب ومستقر.
(7) قطع هيدروليكي بطول ثابت؛ دقة ±1.0 مم
يستخدم نظام قطع هيدروليكي؛ شفرات القطع مصنوعة من فولاذ Cr12MoV وتخضع لمعالجة التبريد (HRC 58–62). دقة المعالجة هي ≤±1.0 ملم. تتميز المنتجات النهائية بأبعاد موحدة وجودة مستقرة، مما يضمن الدقة بشكل فعال أثناء التثبيت والتجميع.
(8) التحكم الآلي الكامل في PLC؛ الإنتاج الذكي
يتميز بالتحكم التلقائي الكامل في PLC وواجهة الإنسان والآلة (HMI) التي تعمل باللمس للإدارة الرقمية للعملية بأكملها. يمكن للمشغلين ضبط المعلمات مثل سرعة الإنتاج وطول القطع وكمية الإنتاج بلمسة واحدة. مزود بنظام مراقبة وتحذير من الأخطاء في الوقت الفعلي؛ فهو ينبه المشغلين تلقائيًا إلى الحالات الشاذة ويعرض سبب الخطأ. يمكن للمبتدئين العمل بشكل مستقل بعد 1–2 يوم فقط من التدريب.
(9) متينة، متينة، مستقرة، وموثوقة
آلية القيادة: محرك العجلة المسننة والسلسلة؛ يضمن التشغيل السلس والموثوق
ضغط المحطة الهيدروليكية: 10–12 ميجا باسكال
نظام التحكم: يستخدم علامات تجارية مشهورة مثل Delta أو Panasonic PLCs
محرك التردد المتغير (VFD): يستخدم علامات تجارية مشهورة عالميًا مثل ABB
حاصل على شهادة CE/ISO؛ الجودة مضمونة
ثالثا. المعايير الفنية
معلمة العنصر
المواد القابلة للتطبيق: الفولاذ المطلي بالألوان، الفولاذ المجلفن، الفولاذ المطلي بالألمنيوم والزنك، الفولاذ المقاوم للصدأ، صفائح الألومنيوم، إلخ.
سمك المادة 0.3–1.0 مم (المعيار: 0.3–0.8 مم)
عرض مادة الإدخال 914–1250 مم
عدد محطات التشكيل 9–24 محطة
سرعة خط التشكيل 10–60 م/دقيقة (قابلة للتعديل بدون خطوات)
قطر العمود Φ70–Φ80 مم
مادة العمود 45# فولاذ (مطفأ ومقسى)
مادة الأسطوانة 45# فولاذ مطروق (سطح مطلي بالكروم الصلب، 0.05 مم)
مادة شفرة القطع Cr12MoV (مطفأة/مصلبة، HRC 58–62)
دقة المعالجة ≤±1.0 مم
قوة المحرك الرئيسي 5.5–7.5 كيلو وات
قوة محرك المحطة الهيدروليكية 2.2–4 كيلو وات
طول التكديس 12 متر
وزن الماكينة 2.5–7.5 طن
أبعاد الماكينة (L × W × H) تقريبًا. 6.0–10.0 م × 1.3–1.5 م × 1.2–1.8 م
نظام التحكم التحكم الآلي بالكامل PLC (دلتا/باناسونيك/ميتسوبيشي)
محول التردد ABB أو العلامات التجارية الشهيرة الأخرى
المشغلون 1–2 شخص
الرابع. عملية الإنتاج

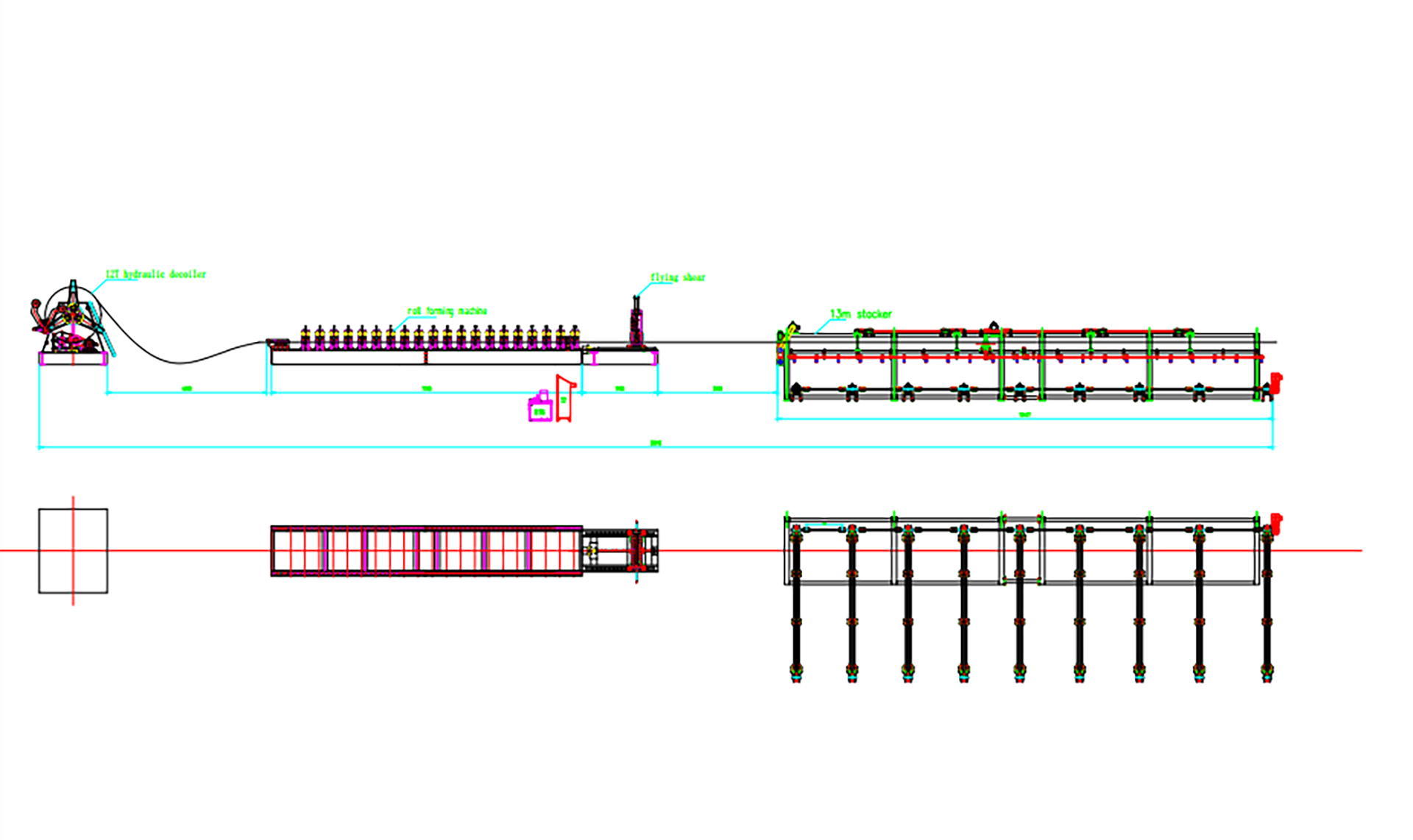

فك اللفائف → التغذية الموجهة → تشكيل اللفائف متعدد المراحل → القص حسب الطول → التكديس التلقائي بطول 12 مترًا
وصف العملية
يدعم جهاز فك اللفائف اليدوي أو الهيدروليكي اللفائف المعدنية ويضمن تغذية مستقرة؛ سعة تحميل قصوى تبلغ 5–8 أطنان.
التغذية الموجهة تضمن أدلة الأسطوانة الجانبية دخول الورقة إلى وحدة التشكيل الرئيسية في الموضع الصحيح.
تشكيل الأسطوانة متعدد المراحل 9–24 مرحلة من تشكيل الأسطوانة الباردة التدريجي لإنشاء مقطع عرضي مموج موحد تدريجيًا.
القطع حسب الطول قطع هيدروليكي بطول ثابت بدقة ±1.0 مم؛ يتميز بشفرة Cr12MoV صلبة.
التكديس التلقائي بطول 12 مترًا التكديس التلقائي للمنتجات النهائية؛ يدعم أكوامًا طويلة جدًا بطول 12 مترًا للحصول على مخرجات أنيقة.
الخامس. مجالات التطبيق
تُستخدم منتجات الصفائح المموجة المصنعة بواسطة معدات تشكيل اللفائف على نطاق واسع في المجالات التالية:
تسقيف المباني وتكسية الجدران: تسقيف معدني وتكسية جدران للمنشآت الصناعية والمباني التجارية والمنازل السكنية—يعمل التصميم المموج على تعزيز قوة وصلابة الصفائح.
المباني العامة واسعة النطاق: أنظمة التسقيف والجدران للهياكل طويلة المدى مثل الملاعب ومراكز المعارض والمسارح ومحطات المطارات.
المباني الصناعية: هياكل التسقيف والسياج لمستودعات القاطرات وحظائر الطائرات ومصانع التصنيع الصناعية المختلفة.
تصنيع الحاويات: توفر ألواح سقف الحاويات والألواح الجانبية المقطعية — الصفائح المموجة قوة عالية ووزنًا منخفضًا، مما يجعلها مادة مثالية لإنتاج الحاويات.
هندسة الجسور والعبارات: الجسور والعبارات والأنفاق المصنوعة من الألواح الفولاذية المموجة —توفر العبارات الفولاذية المموجة مزايا مثل القوة العالية والتركيب السريع وعمر الخدمة الطويل.
الطرق والسكك الحديدية: قنوات الطرق السريعة، وأنفاق السكك الحديدية، والأنفاق، وطرق الوصول المؤقتة.
الهندسة البلدية: أنفاق المرافق، وقنوات حماية الكابلات، وقنوات الصرف، وسدود الرافعات البرجية، والبنية التحتية البلدية الأخرى.
تصنيع المحولات: خزانات زيت المحولات المموجة — تعتبر آلات تشكيل الصفائح المموجة معدات بالغة الأهمية في إنتاج خزانات زيت المحولات.
السادس. توقعات السوق
بفضل التطور المستمر للبنية التحتية العالمية وصناعة البناء، يشهد سوق معدات تشكيل لفائف الصفائح المموجة نموًا مطردًا. وتقدر قيمة سوق آلات تشكيل اللفائف العالمية بنحو 615 مليون دولار أميركي في عام 2025، ومن المتوقع أن تصل إلى 826 مليون دولار أميركي بحلول عام 2032، وهو ما يعكس معدل نمو سنوي مركب (CAGR) بنسبة 4.32%. وفي الوقت نفسه، تقدر قيمة سوق آلات تشكيل اللفائف الآلية بنحو 918 مليون دولار أميركي في عام 2025، ومن المتوقع أن تصل إلى 1.886 مليار دولار أميركي بحلول عام 2032، مع معدل نمو سنوي مركب قوي يبلغ 10.83%. ومع تقدم التوسع الحضري العالمي واستمرار الاستثمار في البنية التحتية، من المتوقع أن يتوسع استخدام الصفائح المعدنية المموجة في قطاعات مثل المرافق الصناعية والمباني العامة ومشاريع النقل بشكل أكبر. تتطور المعدات نحو سرعات أعلى وذكاء أكبر؛ حيث تدير أنظمة التحكم المركزية القائمة على PLC الآن خط الإنتاج بأكمله —بما في ذلك تغذية المواد وتشكيلها وقطعها وتكديسها— مما يؤدي إلى ارتفاع مطرد في اختراق السوق لمعدات الصفائح المموجة الذكية والمؤتمتة بالكامل.
السابع. الخدمة والدعم
تصميم الحلول: نحن نقدم اختيارًا شخصيًا للمعدات وتخطيطات خطوط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات الطاقة الإنتاجية والأسواق المستهدفة.
التصنيع حسب الطلب: نحن ندعم التخصيص غير القياسي —بما في ذلك المقاطع المموجة المحددة والملحقات الاختيارية مثل وحدات التصفيح ورفوف التقاط المواد— مع الإشراف الكامل بدءًا من تصميم اللفة وحتى التصنيع الآلي الكامل.
التركيب والتشغيل: يوفر المهندسون التدريب على التركيب والتشغيل والتشغيل في الموقع لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: نحن نقدم استشارات فنية طويلة الأمد وتوريد قطع الغيار؛ ويحمل مهندسونا جميع التأشيرات اللازمة وهم متاحون للخدمة في الموقع في جميع أنحاء العالم.
التحسين المستمر: نحن نقدم خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
ثامناً. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة
القدرة على التعامل مع ملفات تعريف متعددة: تقوم آلة واحدة بمعالجة مواصفات مختلفة من الصفائح المموجة، مما يلغي الحاجة إلى الاستثمار المتكرر
السرعة والكفاءة العالية: سرعات تشكيل تبلغ 10–60 م/دقيقة مع إنتاج يومي يصل إلى عشرات الآلاف من الأمتار
التكديس التلقائي بطول 12 مترًا: سعة تكديس طويلة جدًا تستوعب العديد من الأوراق طويلة الحجم دون الحاجة إلى التعامل اليدوي
تشكيل عالي الدقة: يقلل بشكل فعال من الارتداد؛ دقة المعالجة في حدود ±1.0 مم
المتانة القوية: يضمن إطار العارضة H الملحوم والهيكل المقسى والبكرات المطلية بالكروم الاستقرار ويمنع التشوه أثناء التشغيل على المدى الطويل
التحكم الذكي: نظام PLC آلي بالكامل مع واجهة شاشة تعمل باللمس؛ يمكن تشغيل الخط بأكمله بواسطة 1–2 شخص فقط
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال
شبكة الخدمة العالمية: يحمل المهندسون جميع التأشيرات اللازمة ويقدمون استجابة سريعة
