أنا. مقدمة عن المعدات

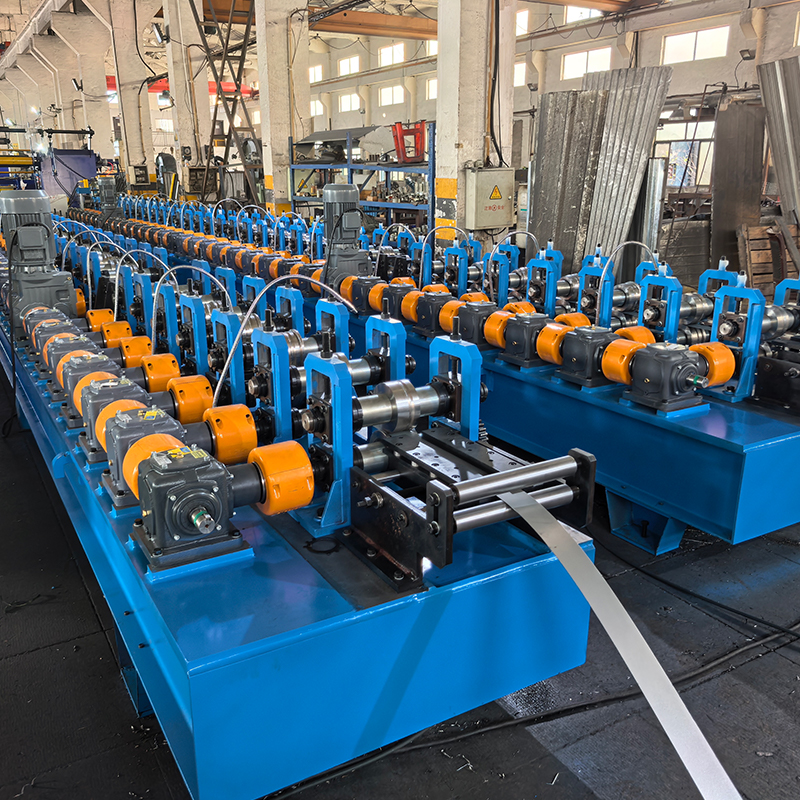

آلة تشكيل الإطار الفولاذي الشمسي (الإطار المفتوح) هي آلة تشكيل الانحناء البارد المؤتمتة بالكامل والمصممة خصيصًا لإنتاج الإطارات الفولاذية للوحدات الكهروضوئية. تستخدم هذه المعدات عملية تشكيل لفة الانحناء البارد المستمر لإكمال العملية الكاملة للفك والانحناء البارد والتقويم وقطع الطول وتجميع كود الزاوية التلقائي والتكديس التلقائي دفعة واحدة، مما ينتج عنه مباشرة إطارات نهائية يمكن استخدامها مباشرة لتغليف الوحدات الكهروضوئية.
تتم عملية خط الإنتاج بأكملها على النحو التالي: فك وتغذية الرأس المزدوج → تشكيل الانحناء البارد متعدد التمريرات → الاستقامة → تتبع قطع القص الطائر → النقل → تجميع رمز الزاوية التلقائي → التكديس التلقائي. يعتمد الخط بأكمله على التحكم الآلي الكامل PLC، مما يتيح التشغيل الآلي المستمر بدءًا من فك اللف وحتى تكديس المنتج النهائي.
تتميز هذه المعدات بتصميم فك مزدوج الرأس، مما يسمح بإجراء تغييرات مستمرة للمواد دون إيقاف الماكينة، مما يحسن كفاءة الإنتاج بشكل كبير. يدمج الجهاز تجميع رمز الزاوية التلقائي ووظائف التكديس التلقائي، مما يحقق حقًا تسليمًا شاملاً "من الشريط الفولاذي إلى الإطار النهائي الذي يمكن تجميعه مباشرة". يتطلب الخط بأكمله شخصًا أو شخصين فقط للمراقبة، مما يجعله قطعة أساسية من المعدات لشركات تصنيع الإطارات الكهروضوئية لتحقيق الأتمتة والترقيات الذكية.
الثاني. المزايا الأساسية ونقاط البيع
(1) فك اللفائف برأسين، إنتاج مستمر بدون توقف
باستخدام تصميم رف المواد ذو الرأسين، تستمر لفة واحدة من المواد تلقائيًا عند نفاد اللفة الأخرى. يؤدي هذا إلى تحقيق إنتاج مستمر حقيقي دون توقف، مما يلغي تمامًا وقت التوقف لتغيير اللفائف. فهو يحسن بشكل كبير استخدام المعدات وقدرتها.
(2) تشكيل الانحناء البارد متعدد التمريرات، دقة عالية مضمونة
باستخدام عملية تشكيل الانحناء البارد التدريجي متعدد التمريرات، تم تصميم خطوات التغيير التدريجي للمقطع العرضي بدقة. مع الأخذ في الاعتبار عوامل مثل التشوه، ومعلمات التدحرج، واستقرار المقطع العرضي، والخصائص الالتوائية لإطلاق إجهاد التشوه غير المتماثل، يتميز المنتج باستقامة عالية واتساق جيد. يمكن أن تصل سرعات الإنتاج إلى 10-30 مترًا في الدقيقة، مما يلبي احتياجات الإنتاج المستمر على نطاق واسع.
(3) تقويم + تتبع القص الطائر، أبعاد دقيقة
مجهزة بجهاز تقويم عبر الإنترنت بعد التشكيل لضمان استقامة الحافة. يقوم نظام القطع بالقص الطائر المتتبع بتعيين الطول تلقائيًا ويتتبع القطع عبر الإنترنت. يتم تحقيق دقة قطع عالية وقطع نظيف. يتم إكمال أبعاد الطول بدقة وفقًا لتفاوتات الرسم في خطوة واحدة، مما يلغي الحاجة إلى المعالجة الثانوية.
(4) التجميع الآلي لرمز الزاوية، مما يلغي خطوات التجميع اللاحقة
وهذه هي الميزة الأساسية لهذه المعدات مقارنة بخطوط إنتاج الإطارات التقليدية.
يتطلب إنتاج الإطارات التقليدي نقل الإطارات المنحنية على البارد بشكل منفصل إلى عملية تجميع كود الزاوية للتجميع اليدوي أو شبه التلقائي. وهذا لا يؤدي إلى زيادة تدفق العمليات وتكاليف العمالة فحسب، بل يعاني أيضًا من عدم دقة تحديد المواقع وانخفاض الكفاءة. يدمج هذا الجهاز تجميع كود الزاوية التلقائي في نهاية خط الإنتاج. تدخل الإطارات المشكلة والمقطوعة مباشرة إلى محطة تجميع كود الزاوية عبر خط ناقل.
تم تجهيز المعدات بآليات تغذية رمز الزاوية الأوتوماتيكية، والإدخال الأوتوماتيكي، والضغط الأوتوماتيكي. يتم نقل أجزاء رمز الزاوية تلقائيًا عبر قناة التحويل وتوجيهها إلى الزاوية المناسبة، حيث يتم دفعها بدقة إلى حافة الإطار بواسطة مكون الدفع للداخل. يشكل رمز الزاوية والإطار ملاءمة تداخلية، مما يضمن تجميعًا آمنًا. إن العملية برمتها مؤتمتة بالكامل، ولا تتطلب أي تدخل يدوي، ولا معدات إضافية، ولا عمليات نقل وسيطة.
يوفر في العمليات: يلغي الحاجة إلى محطة تجميع زاوية منفصلة والاستثمار في المعدات.
يوفر العمالة: يلغي الحاجة إلى مشغلي تجميع الزوايا المخصصين.
يوفر الوقت: يزيل النقل بين العمليات ووقت الانتظار.
دقة أعلى: يضمن التجميع التلقائي عبر الإنترنت تحديد المواقع بدقة واتساق المنتج بشكل ممتاز.

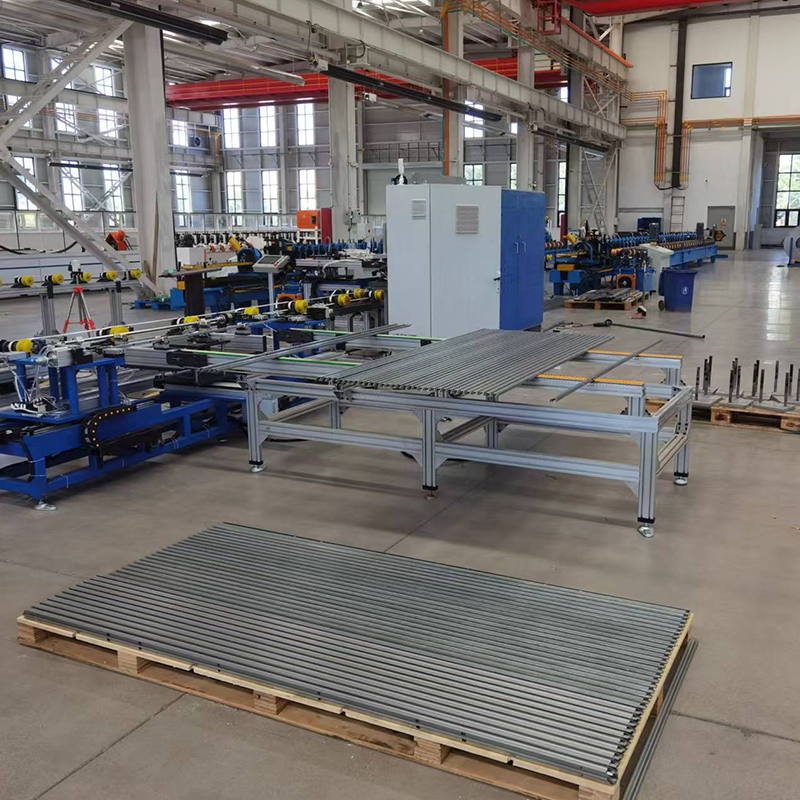

(5) التكديس الآلي لإنتاج منتج نهائي أنيق.

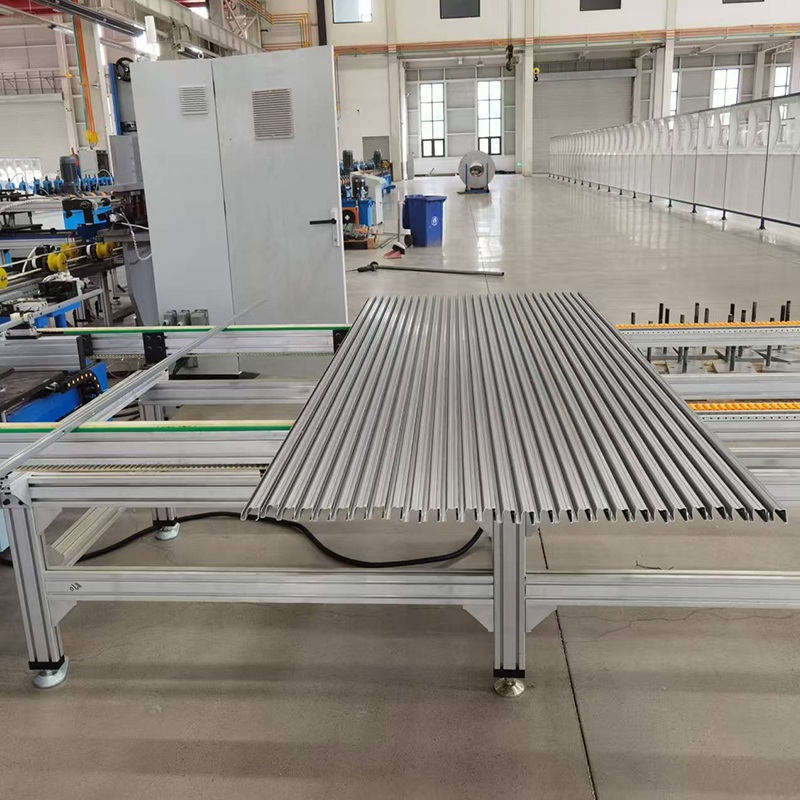

مجهزة بآلة تكديس أوتوماتيكية بالكامل، تدخل حواف المنتج النهائي تلقائيًا إلى محطة التكديس عبر خط ناقل. يتم تكديسها وترتيبها تلقائيًا وفقًا لبرنامج محدد، مما يؤدي إلى تكديس أنيق ومنظم. لا يتطلب الأمر أي مناولة يدوية، مما يقلل بشكل كبير من كثافة العمالة ويحقق "وضع المنتجات الصادرة في المخزن على الفور".
(6) مزايا الإطارات الفولاذية، اتجاه السوق
تتمتع الإطارات الكهروضوئية الفولاذية التي تنتجها هذه المعدات بمزايا كبيرة مقارنة بالإطارات المصنوعة من الألومنيوم التقليدية:
خفض التكلفة بنحو 40%: يؤدي استبدال الألومنيوم بالفولاذ المجلفن المصنوع من الألومنيوم والمغنيسيوم إلى تقليل التكاليف الإجمالية بشكل كبير.
ضعف قوة إطارات الألومنيوم: تسمح لها الخواص الميكانيكية عالية القوة بتحمل أحمال الرياح والثلوج العالية.
معامل التمدد الحراري يطابق معامل التمدد الحراري للزجاج: يقلل بشكل فعال من خطر حدوث الشقوق الدقيقة في الوحدات الناتجة عن التغيرات في درجات الحرارة.
كفاءة عالية وملاءمة للبيئة: انبعاثات الكربون الناتجة عن الإنتاج أقل بكثير من تلك الناتجة عن إطارات الألومنيوم، كما يتمتع الفولاذ بمعدل إعادة تدوير مرتفع.
(7) التحكم الذكي، سهولة التشغيل
تحكم PLC أوتوماتيكي بالكامل، وواجهة بين الإنسان والآلة بشاشة تعمل باللمس، وإعدادات معلمات بديهية ومريحة. يتم تشغيل خط الإنتاج بأكمله آليًا بدءًا من فك اللفائف وحتى التكديس على المنصات، ولا يتطلب سوى شخص أو شخصين للمراقبة. يسهل التشخيص التلقائي للأخطاء والإنذارات استكشاف الأخطاء وإصلاحها وصيانتها بسرعة.
ثالثا. المواصفات الفنية
معلمة العنصر
المواد القابلة للتطبيق: صفائح مجلفنة، صفائح مطلية بالألمنيوم والزنك، صفائح مطلية بالزنك والألمنيوم والمغنيسيوم، إلخ.
سمك المادة: 0.55–0.8 مم (قابل للتخصيص)
سرعة خط الإنتاج: 0–30 م/دقيقة
مادة اللفة Cr12MoV
طريقة القطع: القص الطائر (القطع التتبعي)
مجموعة موصلات الزاوية: مجموعة خطية أوتوماتيكية بالكامل
طريقة التكديس: التكديس التلقائي بالكامل
نظام التحكم: التحكم الآلي بالكامل PLC
المشغلون: 1–2 شخص

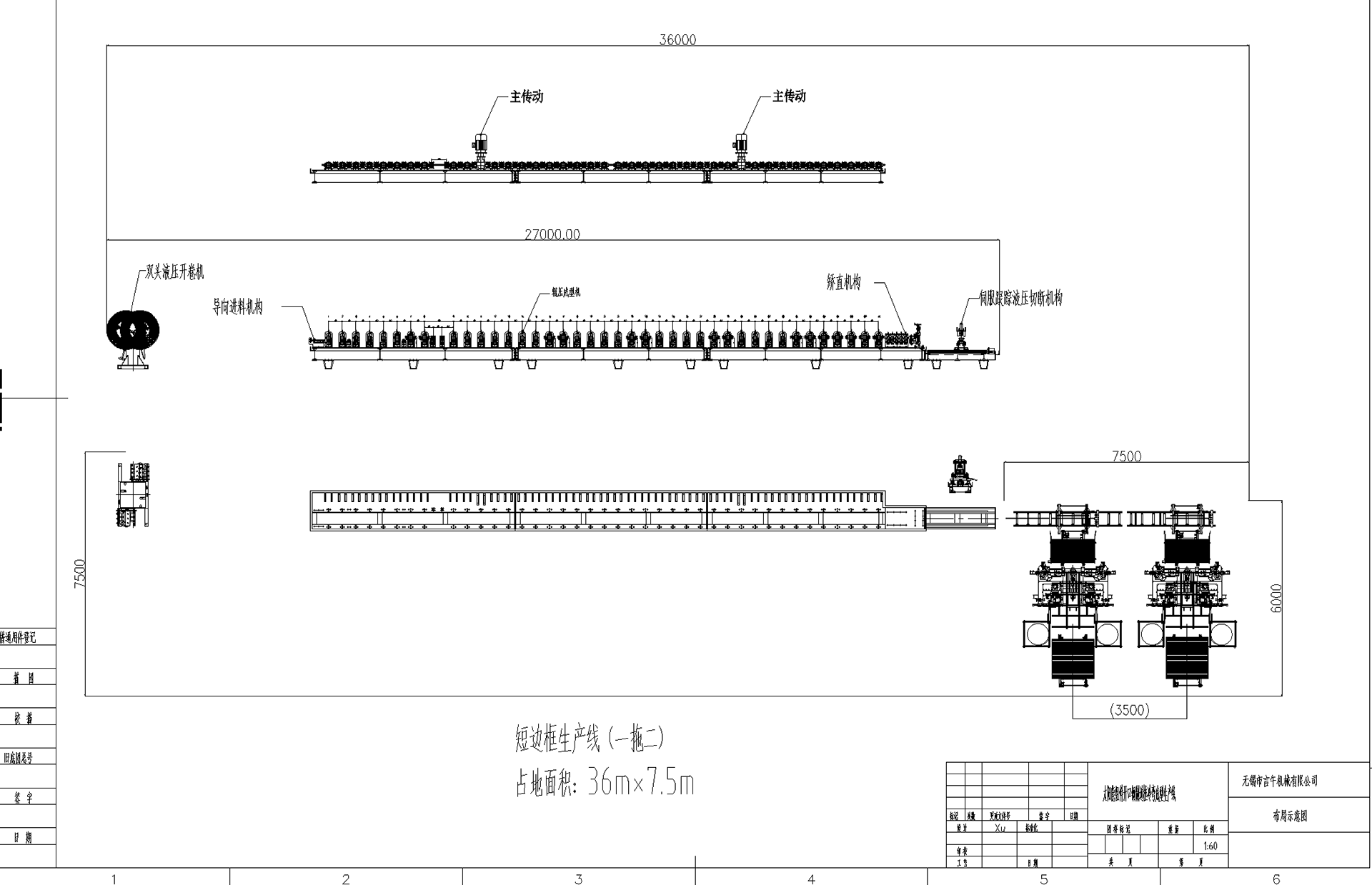

مساحة المعدات: حوالي 37 مترًا (لتر) × 7.5 مترًا (وات) (بما في ذلك ممرات التشغيل والصيانة)
الرابع. عملية الإنتاج
فك/تغذية مزدوجة الرأس → تشكيل بالبكرات الباردة متعددة المراحل → فرد → تتبع القص الطائر → نقل → إدخال موصل الزاوية تلقائيًا → تكديس تلقائي
وصف خطوة العملية
فك/تغذية مزدوجة الرأس: يتيح فك اللف بالتناوب من بكرات المواد المزدوجة الإنتاج المستمر دون إيقاف الخط.

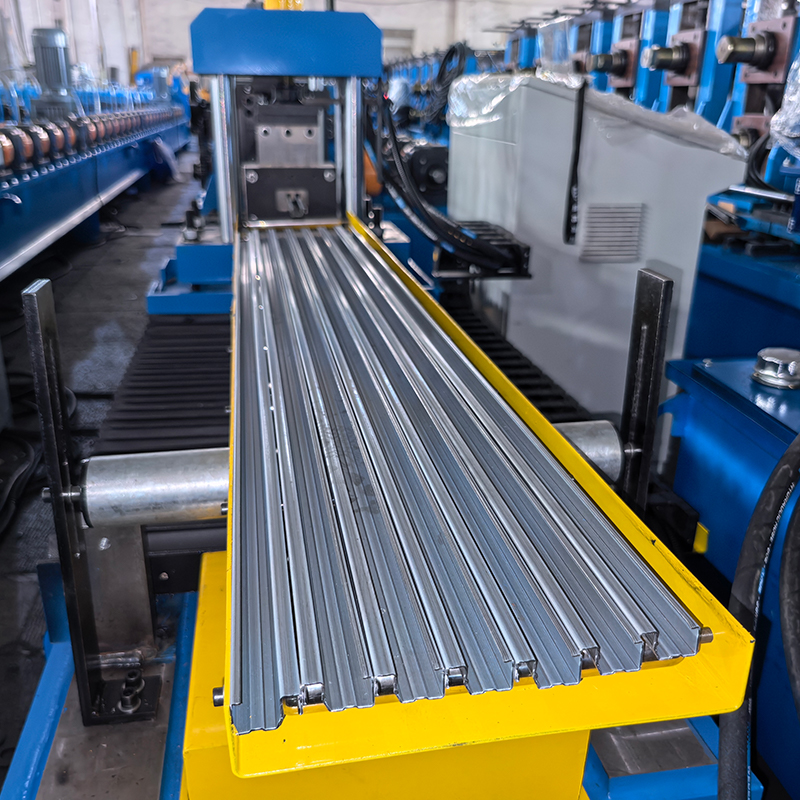

تشكيل الأسطوانة الباردة متعددة التمريرات: تعمل عملية تشكيل الأسطوانة الباردة التدريجية على تشكيل الشريط الفولاذي في شكل الإطار من خلال تمريرات متعددة.
الاستقامة: تضمن الاستقامة المضمنة استقامة الإطار.
تتبع قطع القص الطائر: يضمن ضبط الطول التلقائي وقطع التتبع المضمن دقة عالية.
النقل: النقل التلقائي إلى محطة إدخال موصل الزاوية.
إدخال موصل الزاوية تلقائيًا: التغذية التلقائية لموصلات الزاوية وتحديد موضعها والضغط عليها في نهايات الإطار.
التكديس التلقائي: يتم تكديس المنتجات النهائية وتفريغها بشكل أنيق تلقائيًا.
الخامس. مجالات التطبيق
تُستخدم منتجات الإطارات الفولاذية المصنعة بواسطة آلات تشكيل الإطارات الكهروضوئية (PV) على نطاق واسع في المجالات التالية:
تصنيع وحدات الطاقة الشمسية الكهروضوئية: تغليف الإطارات لمختلف وحدات الطاقة الشمسية الكهروضوئية أحادية الزجاج ومزدوجة الزجاج —توفر الإطارات الفولاذية قوة عالية وتكلفة منخفضة، مما يجعلها بديلاً مثاليًا للإطارات المصنوعة من الألومنيوم التقليدية.
محطات الطاقة الكهروضوئية المثبتة على الأرض: محطات كبيرة الحجم مثبتة على الأرض —تتحمل الإطارات الفولاذية أحمال الرياح والثلوج العالية، مما يجعلها مناسبة للبيئات الخارجية القاسية.
الطاقة الكهروضوئية الموزعة التجارية والصناعية: مشاريع الطاقة الكهروضوئية الموزعة على الأسطح — تصميمات الإطارات الفولاذية خفيفة الوزن تقلل الحمل على الأسطح.
وحدات الطاقة الشمسية ثنائية الوجه: تعمل تصميمات المقطع العرضي للإطار الفولاذي على تقليل التظليل الجانبي الخلفي، مما يفتح المجال بالكامل لإمكانات توليد الطاقة للوحدات ثنائية الوجه.
BIPV (الطاقة الكهروضوئية المتكاملة للمباني): معامل التمدد الحراري للإطارات الفولاذية يطابق معامل التمدد الحراري للزجاج، مما يقلل من خطر التشققات الدقيقة.
السادس. الخدمة والدعم
تصميم الحلول: اختيار المعدات المخصصة وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع المخصص: دعم التخصيص غير القياسي، مع التحكم الكامل في العملية بأكملها —من تصميم اللفة إلى التصنيع الكامل للخط.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون جميع التأشيرات اللازمة وهم متاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
السابع. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة
قدرات التكامل الشاملة: تسليم شامل يغطي كل شيء بدءًا من فك اللف والتشكيل والقطع وحتى إدخال موصل الزاوية وتكديسه على المنصات
التكنولوجيا الأساسية لإدخال موصل الزاوية تلقائيًا: تلغي الحاجة إلى خطوات التجميع والمعدات اللاحقة، مما يوفر العمالة والوقت بشكل كبير
خبرة متخصصة في الإطارات الفولاذية: فهم عميق للتعقيدات الفنية لعمليات تشكيل الإطارات الفولاذية
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال
