أنا. نظرة عامة على المعدات

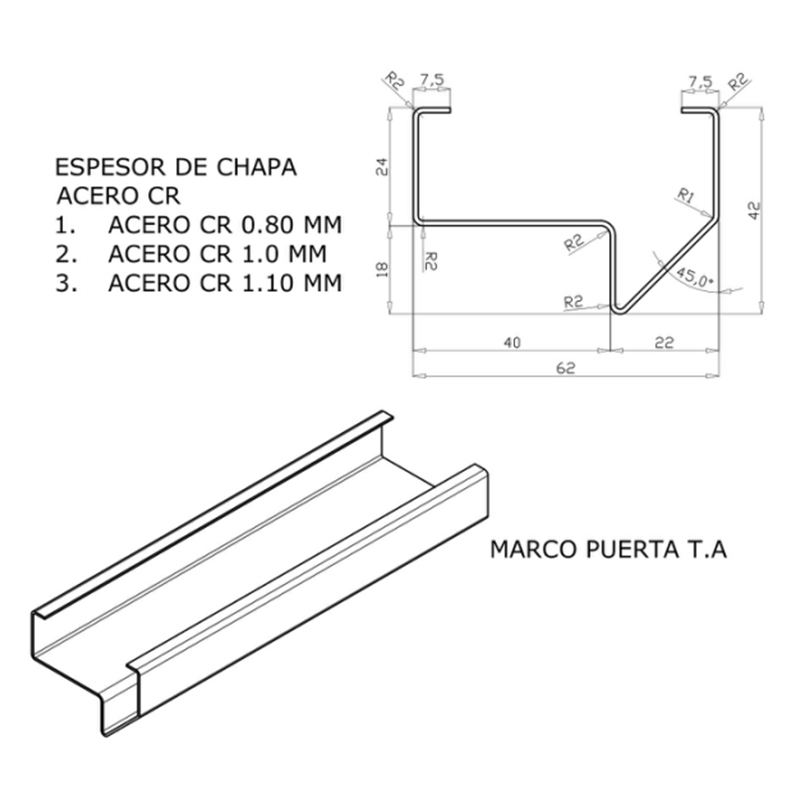

آلة تشكيل إطار النافذة الداخلية هي خط إنتاج متخصص في تشكيل الأسطوانة الباردة مصمم لتصنيع مقاطع إطار النافذة الداخلية الفولاذية. يشكل إطار النافذة الداخلي الحدود الهيكلية المحيطة بجوانب وأعلى فتحة النافذة؛ وتحدد دقة مقطعه العرضي وسلامته الهيكلية بشكل مباشر جودة تركيب النافذة وأداء الختم وعمر الخدمة. باستخدام عملية تشكيل الأسطوانة الباردة المستمرة، تقوم المعدات بتحويل الملفات المعدنية إلى مقاطع إطار نافذة داخلية نهائية من خلال سير عمل متكامل يشتمل على فك اللف والتغذية الموجهة وتشكيل الأسطوانة والقطع الهيدروليكي والتفريغ.
يتميز الخط بأكمله بالتحكم الآلي الكامل في PLC وشاشة HMI تعمل باللمس، مما يضمن التشغيل الآلي المستمر بدءًا من فك اللف وحتى تفريغ المنتجات النهائية. تستخدم المعدات هيكلًا من ألواح الحائط مع محرك سلسلة مزدوج الصف، مما يوفر صلابة عالية ودقة ومتانة. وهو متوافق مع مختلف الصفائح المعدنية —مثل الفولاذ المجلفن والفولاذ منخفض الكربون (على سبيل المثال، Q235)— التي يتراوح سمكها من 0.8 مم إلى 1.1 مم. ويعمل بسرعة خط تشكيل تبلغ 0–15 م/دقيقة (باستثناء وقت القطع) ويستخدم حوالي 14 محطة تشكيل. تتطلب هذه الآلة مشغلًا واحدًا فقط، وهي معدات أساسية لمصنعي الأبواب والنوافذ الذين يهدفون إلى تحقيق إنتاج واسع النطاق وموحد وذكي. تتميز مقاطع إطار النافذة التي تنتجها هذه الآلة بأشكال مقطعية محسنة ودقة أبعاد عالية وبناء خفيف الوزن.
الثاني. المزايا الأساسية ونقاط البيع
(1) محرك ثنائي السلسلة على شكل لوحة حائط لتشغيل سلس وموثوق
تستخدم آلة التشكيل هيكل محرك مزدوج السلسلة على شكل لوحة حائط. يوفر إطار لوحة الحائط صلابة عالية ومقاومة ممتازة للتشوه، بينما يوفر التصميم ثنائي السلسلة عزم نقل أكبر واستقرارًا تشغيليًا معززًا. بالمقارنة مع الأنظمة أحادية السلسلة، يضمن هذا التكوين ثنائي السلسلة معدل فشل أقل وعمر خدمة أطول أثناء التشغيل المطول عالي الحمل، مما يضمن أداءً مستقرًا في ظل الاستخدام المكثف. تعمل الآلة بمحرك بقدرة 7.5 كيلووات، وتوفر طاقة وافرة لضمان معالجة مستقرة وفعالة للصفائح المعدنية بسمك 0.8–1.1 مم من خلال تسلسل التشكيل المكون من 14 مرحلة.
(2) تشكيل لفة دقيق من 14 مرحلة للحصول على أبعاد مقطعية دقيقة ومستقرة
تستخدم الماكينة عملية تشكيل تدريجية بالدرفلة الباردة تشتمل على حوالي 14 مرحلة لتشكيل الصفائح المعدنية تدريجيًا في المقطع العرضي القياسي لإطار النافذة الداخلية. يعمل هذا التصميم المُحسّن علميًا والمكون من 14 مرحلة على تقليل تركيز إجهاد المواد بشكل فعال، مما يضمن أبعادًا مقطعية متسقة وزوايا دقيقة. على عكس المعالجة المجزأة التقليدية باستخدام فرامل الضغط، تتيح عملية التشكيل بالدرفلة الباردة هذه إنتاج مقاطع تتميز بتفاصيل معقدة وانحناءات متعددة في عملية واحدة مستمرة. مادة العمود: فولاذ 40Cr، مطفأ ومقسى (HB 220–260)، يوفر خصائص ميكانيكية شاملة ممتازة.
قطر العمود: عمود تشكيل ذو قطر كبير (Φ60 مم)، مما يوفر قدرة عالية على تحمل الأحمال.
معالجة العمود: الخراطة باستخدام الحاسب الآلي متبوعة بالطحن الأسطواني الدقيق لضمان دقة الأبعاد والتشطيب السطحي الفائق.
أدوات اللف: مجموعتان (تمكين الإنتاج السريع لمواصفات إطار النافذة المختلفة).
مادة اللفة: فولاذ GCr15، مطفأ (HRC 58–60)، يوفر صلابة عالية ومقاومة ممتازة للتآكل.
معالجة اللفائف: الخراطة باستخدام الحاسب الآلي لضمان التحكم الدقيق في الانحراف الشعاعي والمحوري.
الفواصل: مصنوعة من أنابيب ذات جدران سميكة لتقليل انحراف العمود وضمان تفاوتات صارمة في الشكل والموضع؛ مصممة لتعظيم مساحة التلامس مع الأسطوانات، مع وجود خلوص مناسب بين التجويف الداخلي والعمود.
(3) رأس فرد الشعر على الطراز التركي يضمن استقامة المنتج
تم تجهيز الماكينة برأس تقويم على الطراز التركي، وتقوم بإجراء تقويم خطي على مقاطع إطار النافذة الداخلية المشكلة، مما يزيل بشكل فعال تشوهات الانحناء والالتواء الطولية الناتجة أثناء عملية التشكيل. تتميز المنتجات المدرفلة على البارد باستقامة ممتازة، وخالية من الالتواء أو الانحناء. يضمن تلبية معايير الاستقامة الإغلاق الفعال والتشغيل السلس أثناء التثبيت اللاحق لأشرطة النوافذ.
(4) واقي أمان على جانب القيادة لضمان السلامة والموثوقية
يتم تركيب واقي أمان على جانب القيادة، يحيط بالكامل بالأجزاء المتحركة مثل السلاسل ومكونات ناقل الحركة. ويؤدي هذا بشكل فعال إلى منع اتصال المشغل العرضي بالأجزاء المتحركة، مما يضمن الإنتاج الآمن. بالإضافة إلى ذلك، فإن الواقي مقاوم للغبار والزيت، مما يحمي مكونات ناقل الحركة من التلوث الخارجي ويطيل عمر خدمة المعدات.
(5) إنتاج متعدد الاستخدامات ومرن
تم تجهيز الماكينة بمجموعتين من أدوات اللف، مما يتيح الإنتاج السريع لمقاطع إطار النافذة الداخلية بمواصفات مختلفة. بمجرد تغيير أدوات اللف، يمكن لآلة واحدة إنتاج إطارات نوافذ بأشكال مقطعية متنوعة لتلبية المعايير المعمارية المختلفة. يمكن للمشغلين إجراء عمليات التحول هذه دون الحاجة إلى موظفين فنيين متخصصين، مما يزيد بشكل كبير من استخدام المعدات ويقصر بشكل كبير المهل الزمنية للطلبات المخصصة على دفعات صغيرة.
(6) التحكم الآلي الكامل في PLC للإنتاج الذكي
يتميز بالتحكم الآلي الكامل في PLC وشاشة HMI تعمل باللمس، مما يتيح إدارة العمليات الرقمية الشاملة. يمكن للمشغلين تكوين المعلمات —مثل سرعة الإنتاج وطول القطع وكمية الإخراج— بلمسة واحدة. يدعم البرمجة المسبقة لمهام الإنتاج المتعددة للتشغيل الآلي المستمر. تم تجهيز الجهاز بأنظمة مراقبة وتحذير من الأخطاء في الوقت الفعلي، ويقوم تلقائيًا بتنبيه المشغلين إلى الحالات الشاذة ويعرض السبب المحدد للخطأ. يمكن للمشغلين أن يصبحوا ماهرين ويعملون بشكل مستقل بعد 1–2 يوم فقط من التدريب، مما يقلل بشكل كبير من متطلبات المهارات.
(7) قوي، متين، مستقر، وموثوق
يستخدم إطار التشكيل هيكلًا من ألواح الجدران، مما يوفر صلابة عالية ومقاومة ممتازة للتشوه.
تضمن بكرات التبريد GCr15 (HRC 58–60) صلابة عالية ومقاومة فائقة للتآكل وعمر خدمة طويل.
توفر الأعمدة المطفأة والمخففة 40Cr (HB 220–260) خصائص ميكانيكية شاملة ممتازة.
تضمن المعالجة الدقيقة عبر الخراطة باستخدام الحاسب الآلي والتشطيب الأسطواني الفائق الدقة فيما يتعلق بالانحراف الدائري والشعاعي.
يتم الحصول على المكونات الكهربائية الرئيسية من علامات تجارية مشهورة عالميًا، مما يضمن معدلات فشل منخفضة وموثوقية طويلة الأمد.
ثالثا. المعايير الفنية
معلمة العنصر
المواد القابلة للتطبيق: الصفائح المجلفنة، الفولاذ منخفض الكربون (على سبيل المثال، Q235)، إلخ.
سمك المادة: 0.8–1.1 ملم
هيكل الماكينة: نوع لوحة الحائط مع محرك سلسلة (صف مزدوج)
عدد محطات التشكيل: حوالي 14 محطة
مادة العمود: فولاذ 40Cr، مطفأ ومقسى (HB 220–260)
قطر العمود: Φ60 مم
معالجة العمود: الخراطة باستخدام الحاسب الآلي متبوعة بالطحن الأسطواني الدقيق
قوة محرك آلة التشكيل: 7.5 كيلو وات
سرعة الخط 0–15 م/دقيقة (باستثناء التثقيب والقطع)
مجموعات اللفائف: مجموعتان
مادة الأسطوانة: فولاذ GCr15، مطفأ (HRC 58–60)
معالجة الأسطوانة: الخراطة باستخدام الحاسب الآلي (ضمان التحكم في الانحراف الدائري والشعاعي)
أكمام الفاصل: مصنوعة من أنابيب ذات جدران سميكة (تضمن التفاوتات الهندسية)
آلية التقويم: رأس تقويم على الطراز التركي
واقيات السلامة: غطاء واقٍ مثبت على جانب القيادة
نظام التحكم: التحكم الآلي بالكامل PLC
المشغلون 1 شخص
الرابع. عملية الإنتاج

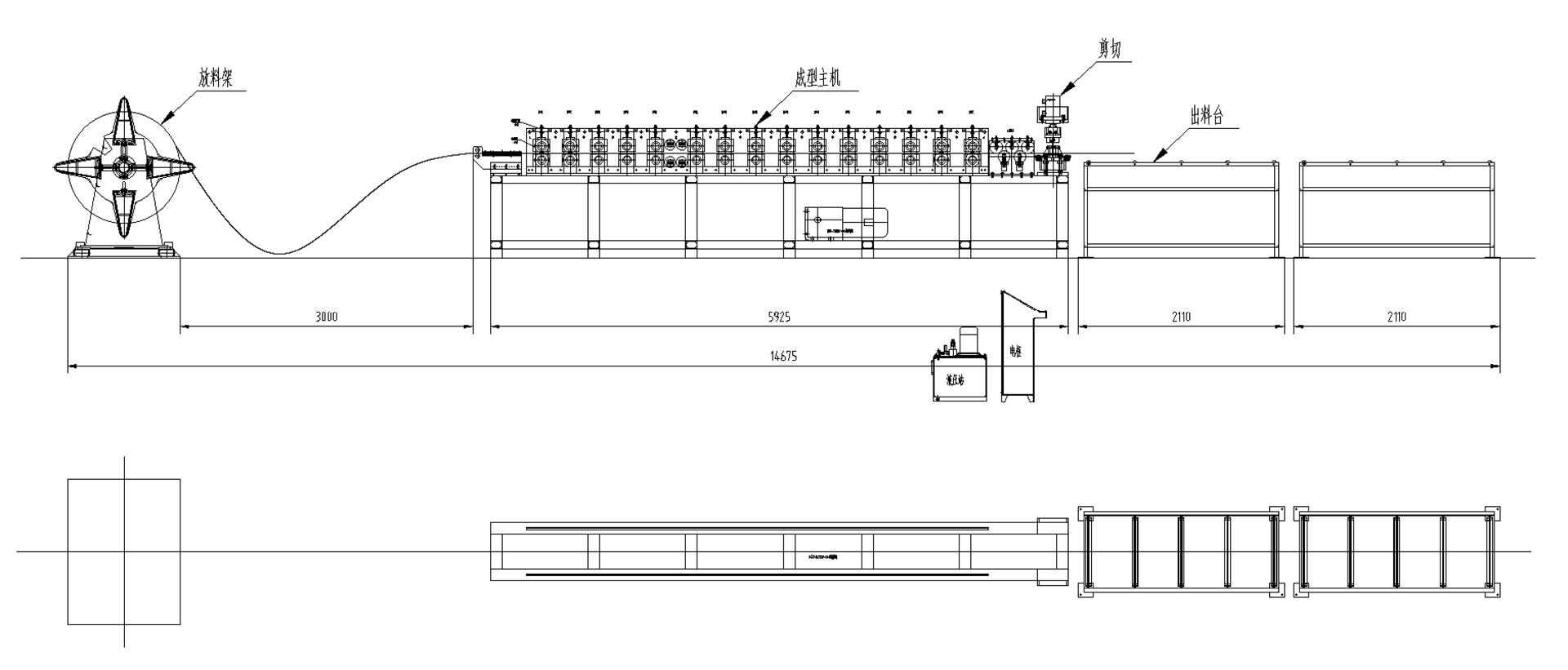

فك اللفائف → التغذية الموجهة → تشكيل اللفائف (14 محطة) → القص الهيدروليكي → التفريغ
وصف العملية
فك اللفائف: يدعم جهاز فك اللفائف اليدوي أو الهيدروليكي اللفائف المعدنية ويضمن تغذية مستقرة؛ ويمكن تخصيص أقصى سعة تحميل.
التغذية الموجهة: تضمن أدلة الأسطوانة الجانبية دخول الشريط إلى وحدة التشكيل الرئيسية في الموضع الصحيح.
تشكيل الأسطوانة: تشكيل الأسطوانة الباردة التدريجي بـ 14 محطة باستخدام بكرات GCr15 المطفأة لتشكيل ملف تعريف إطار النافذة الداخلية القياسي تدريجيًا

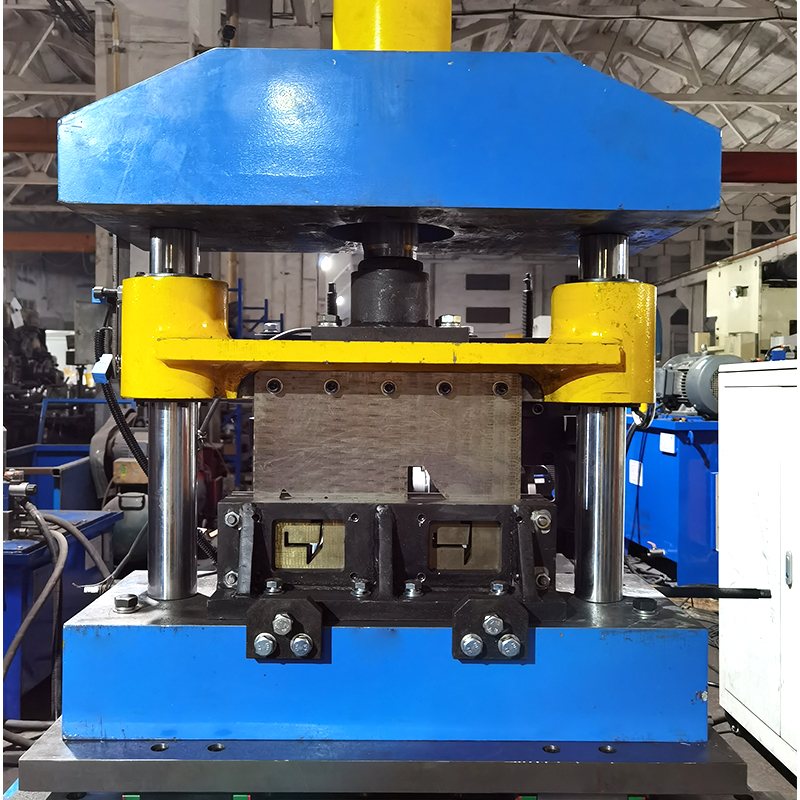

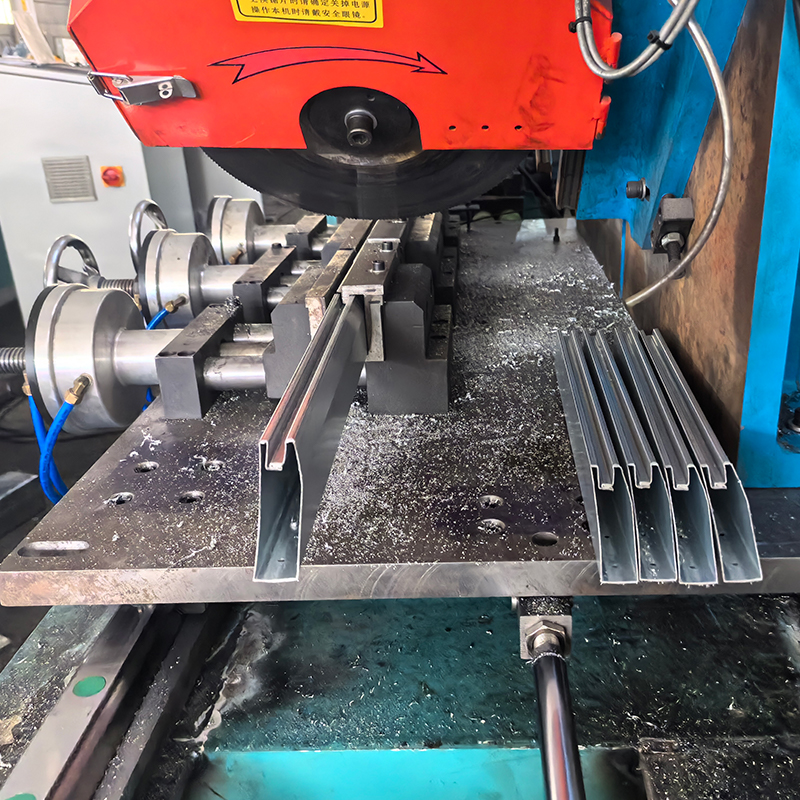

القص الهيدروليكي: قطع هيدروليكي بطول ثابت؛ يوفر دقة عالية وقطعًا نظيفة وسلسة.
التفريغ: إخراج المنتجات النهائية؛ التفريغ المنظم.
الخامس. مجالات التطبيق
تُستخدم مقاطع إطار النافذة الداخلية التي تنتجها معدات التشكيل بالدرفلة الباردة هذه على نطاق واسع في القطاعات التالية
المباني السكنية والمدنية: إطارات النوافذ الداخلية للأبواب والنوافذ في المكاتب ومتاجر البيع بالتجزئة والمنازل الخاصة والفنادق وغيرها.
مكونات النوافذ والأبواب المصنوعة من مادة UPVC: قادرة على إنتاج التعزيزات الفولاذية (البطانات) لنوافذ UPVC؛ وهي قطعة أساسية من المعدات المساعدة لتصنيع النوافذ والأبواب المصنوعة من مادة UPVC.
المباني التجارية والعامة: أنظمة إطارات النوافذ الداخلية لمراكز التسوق والفنادق والمستشفيات والمدارس والهياكل المماثلة.
المباني الصناعية: مقاطع إطار النوافذ الداخلية للمنشآت الصناعية والمستودعات والمنشآت الصناعية الأخرى.
مشاريع النوافذ والأبواب المخصصة: إنتاج مقاطع إطارات النوافذ بأبعاد خاصة ومقاطع عرضية معقدة بناءً على رسومات العملاء الأصلية.
المشاريع الموجهة للتصدير: مناسبة لإنتاج مقاطع إطارات النوافذ والأبواب المخصصة للأسواق الدولية، مثل أوروبا.
السادس. توقعات السوق
بفضل التطور المستمر لصناعة البناء العالمية والنمو المطرد في سوق الأبواب والنوافذ، يظهر سوق معدات التشكيل بالدرفلة الباردة لإطارات النوافذ الداخلية اتجاهًا إيجابيًا للنمو.
النمو المستدام في صناعة البناء: تعد صناعة البناء أحد القطاعات الأساسية لتطبيقات معدات التشكيل بالدرفلة الباردة، حيث تمثل أكثر من 40% من إجمالي حصة سوق التشكيل بالدرفلة الباردة. مع تقدم التحضر وتوسع صناعة البناء، يتم اعتماد إطارات النوافذ الداخلية الفولاذية —التي تتميز بقوتها العالية ومقاومتها للتآكل ودقة أبعادها— على نطاق واسع في مشاريع البنية التحتية السكنية والتجارية والعامة.
المزايا الهامة لعملية التشكيل بالدرفلة الباردة: يوفر التشكيل بالدرفلة الباردة استخدامًا عاليًا للمواد، ودقة تشكيل ممتازة، وكفاءة إنتاج عالية، وتكاليف منخفضة. بالمقارنة مع طرق الثني التقليدية، يضمن التشكيل بالدرفلة الباردة اتساقًا فائقًا في المقاطع الطويلة وسرعات إنتاج أسرع، مع تمكين إنشاء مقاطع ذات تفاصيل معقدة وانحناءات متعددة في عملية واحدة مستمرة. تتميز المنتجات الناتجة بأشكال مقطعية محسنة، وتوزيع موحد للصلابة، ودقة أبعاد عالية، وخصائص خفيفة الوزن.
الاتجاهات نحو الأتمتة والذكاء: تتطور المعدات نحو الأتمتة الكاملة والتشغيل الذكي. تتحكم أنظمة PLC بشكل مركزي في الخط بأكمله —بما في ذلك فك اللف والتشكيل والقطع والتفريغ— مما يسمح بالإنتاج الآلي بناءً على معلمات محددة مسبقًا لمواصفات المنتج المتعددة. يستمر انتشار معدات تشكيل إطارات النوافذ الذكية والمؤتمتة بالكامل في السوق في الارتفاع.
الطلب على التخصيص والإنتاج المرن: نظرًا لأن سوق الأبواب والنوافذ يتطلب مجموعة واسعة من أنواع المنتجات والمواصفات، فهناك طلب متزايد على معدات تشكيل إطار النوافذ المرنة القادرة على إجراء تغييرات سريعة في الأدوات والوظائف متعددة الأغراض. مع تزايد متطلبات صناعة البناء الحديثة لأبعاد خاصة ومقاطع عرضية معقدة، أصبحت حلول التشكيل بالدرفلة الباردة المخصصة اتجاهًا صناعيًا رئيسيًا.
السابع. الخدمة والدعم
تصميم الحلول: نحن نقدم اختيارًا شخصيًا للمعدات وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع حسب الطلب: نحن ندعم التخصيص غير القياسي؛ يمكن تقديم الطلبات باستخدام الرسومات المقطعية أو العينات، مع الإشراف الكامل بدءًا من تصميم اللفة وحتى التصنيع الكامل للآلة.
التركيب والتشغيل: يوفر المهندسون التدريب على التركيب والتشغيل والتشغيل في الموقع لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: نحن نقدم استشارات فنية طويلة الأمد وتوريد قطع الغيار؛ ويحمل مهندسونا جميع التأشيرات اللازمة وهم متاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
التحسين المستمر: نحن نقدم خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
ثامناً. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة
محرك سلسلة مزدوج الصف على شكل لوحة حائط: تشغيل سلس وموثوق، وصلابة عالية، وعزم دوران مرتفع، وعمر خدمة طويل
تشكيل دقيق من 14 مرحلة: بكرات مطفأة من GCr15 (HRC 58–60)، أعمدة معالجة حرارياً من 40Cr (Φ60 مم)، تمت معالجتها عبر CNC والطحن فائق الدقة
مجموعتان من الأدوات الأسطوانية: التبديل السريع للملف والقدرة متعددة الأغراض لتلبية احتياجات الإنتاج المتنوعة
رأس تقويم على الطراز التركي: يضمن التقويم الدقيق استقامة إطار النافذة ويضمن إحكامًا تامًا لتركيب الإطار.
غطاء حماية جانب القيادة: آمن وموثوق به؛ مقاوم للغبار والزيت لإطالة عمر المعدات
التصنيع عالي الدقة: أبعاد المنتج متسقة والجودة مستقرة
إنتاج عالي الكفاءة: سرعة الخط 0–15 م/دقيقة؛ يمكن تشغيل الخط بأكمله بواسطة شخص واحد
التحكم الذكي: PLC أوتوماتيكي بالكامل مع واجهة شاشة تعمل باللمس؛ إعدادات بلمسة واحدة والعد التلقائي
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال
شبكة الخدمات العالمية: يحمل المهندسون جميع التأشيرات اللازمة، مما يضمن الاستجابة السريعة
