أنا. مقدمة عن المعدات
آلة تشكيل الأسطوانة الباردة لتركيب الطاقة الشمسية الكهروضوئية هي معدات متخصصة مصممة لإنتاج مقاطع تركيب الطاقة الشمسية الكهروضوئية المختلفة. باستخدام عملية تشكيل الأسطوانة الباردة المستمرة، تقوم الآلة بتحويل ملفات الفولاذ المجلفن إلى مقاطع تثبيت كهروضوئية نهائية في سير عمل واحد متكامل —يشمل فك اللف والتسوية، والتغذية والتثقيب بواسطة المؤازرة، والدخول الموجه، وتشكيل الأسطوانة، والقطع بتتبع المؤازرة، والتكديس/التفريغ.
تم تصميمها خصيصًا لشرائط الفولاذ المجلفن بسمك يتراوح من 1 مم إلى 3 مم، ويمكن لوحدة واحدة إنتاج مقاطع تثبيت بارتفاعات جانبية تتراوح بين 21 مم و82 مم. يمكن تمكين وظيفة التضليع الجانبي أو تعطيلها بناءً على متطلبات العملاء: يؤدي تمكين التضليع إلى تعزيز القوة الهيكلية بشكل كبير، مما يجعله مثاليًا للتطبيقات طويلة المدى وعالية التحميل؛ تعطيله مناسب للمشاريع ذات التحميل الخفيف حيث تكون الجماليات أولوية. يتميز الخط بأكمله بالتحكم التلقائي الكامل في PLC ويدعم تبديل المواصفات بلمسة واحدة، مما يضمن عملية مستمرة وآلية بدءًا من فك اللف وحتى تكديس المنتج النهائي. تتطلب هذه المعدات مشغلين 1–2 فقط للمراقبة، وهي ضرورية لمصنعي تركيبات الطاقة الكهروضوئية الذين يسعون إلى تحقيق إنتاج مرن وذكي.
تتوافق الماكينة مع مواد مختلفة، مثل الفولاذ المجلفن والفولاذ المطلي بالألمنيوم والزنك، ضمن نطاق سمك 1.0–3.0 مم. إنه ينتج مقاطع ذات مقاطع عرضية متنوعة —بما في ذلك الأشكال C والأشكال U— ويستخدم على نطاق واسع في محطات الطاقة الكهروضوئية المثبتة على الأرض، والأنظمة الكهروضوئية الموزعة على الأسطح، والمشاريع الكهروضوئية الزراعية.
الثاني. المزايا الأساسية ونقاط البيع
1. تغطي آلة واحدة نطاق المواصفات الكامل (21–82 مم) مع التبديل بلمسة واحدة
هذه هي الميزة الأساسية التي تميز هذه المعدات عن خطوط إنتاج تركيب الطاقة الكهروضوئية التقليدية (PV).
تتطلب المعدات التقليدية ضبط الأسطوانة يدويًا أو حتى استبدال القالب عند تغيير المواصفات، مما يؤدي إلى فترات توقف طويلة وعمليات معقدة. تستخدم هذه الآلة تقنية التشكيل القابلة للتعديل، مما يسمح لوحدة واحدة بتغطية نطاق المواصفات بالكامل للارتفاعات الجانبية البالغة 21–82 مم— بما في ذلك أحجام تركيب الطاقة الكهروضوئية السائدة مثل 41×21 و41×41 و41×62 و41×82. يتم تبديل المواصفات تلقائيًا عبر نظام محرك يتم التحكم فيه بواسطة PLC؛ يقوم المشغلون ببساطة بإدخال المعلمات المستهدفة على شاشة اللمس، ويتم ضبط مواضع الأسطوانة تلقائيًا. ليست هناك حاجة لتغيير القالب، أو التعديلات اليدوية، أو التشغيل التجريبي المتكرر. يستغرق التبديل 3–5 دقائق فقط، مما يعزز بشكل كبير كفاءة الإنتاج للطلبات التي تتضمن أصنافًا متعددة من المنتجات.
2. خيارات مرنة للتضليع الجانبي، يمكن اختيارها عند الطلب
يتميز الجهاز بوظيفة التضليع الجانبي التي يمكن تمكينها أو تعطيلها بلمسة واحدة بناءً على متطلبات العميل:
تمكين التضليع: ينشئ هيكل ضلع معزز على جانب الملف الشخصي، مما يعزز بشكل كبير قوة الانحناء والصلابة الالتوائية. يعد هذا مثاليًا للتطبيقات عالية القوة مثل التركيبات والتركيبات طويلة المدى في المناطق المعرضة للرياح العاتية أو أحمال الثلوج الكثيفة.
تعطيل التضليع: ينتج شكلًا سطحيًا أملسًا ومستويًا ومظهرًا جماليًا نظيفًا. وهذا مناسب للمشاريع ذات الأحمال الخفيفة أو المنشآت الكهروضوئية الموزعة حيث تكون الجاذبية البصرية أولوية.
يلبي وضعان في جهاز واحد الاحتياجات المتنوعة للمشاريع المختلفة دون الحاجة إلى استثمار إضافي.
3. فك وتسوية متكاملة لتوفير المساحة والتكاليف
يدمج التصميم عملية فك اللفائف وتسويتها في وحدة واحدة مدمجة. يستخدم قسم التسوية تسوية دقيقة متعددة الأسطوانات للقضاء بشكل فعال على الضغط الداخلي في شرائح الفولاذ مقاس 1–3 مم، مما يضمن الدقة في مراحل التشكيل اللاحقة. يتم تصنيع سرير الماكينة من صفائح فولاذية ملحومة ويخضع للتلطيف لتخفيف الضغط الداخلي ومنع التشوه الهيكلي.
4. تغذية سيرفو مدمجة مع مكبس التثقيب لتحقيق الدقة والكفاءة
يضمن نظام المؤازرة عالي الدقة التغذية الدقيقة وتحديد المواقع، بينما تتعامل مكبس التثقيب مع تثقيب الميزات المختلفة —مثل فتحات التثبيت وفتحات التوصيل والأسنان المتشابكة— بكفاءة عالية. يسمح تسلسل عملية التثقيب قبل التشكيل بالتثقيب الدقيق وفقًا للمواصفات قبل مرحلة التشكيل، مما يضمن دقة الأبعاد وكفاءة الإنتاج العالية. تضمن التغذية التي تعمل بمحرك سيرفو تحديد المواقع بدقة، وتقليل الخردة، وتقليل تكاليف المواد بشكل فعال.

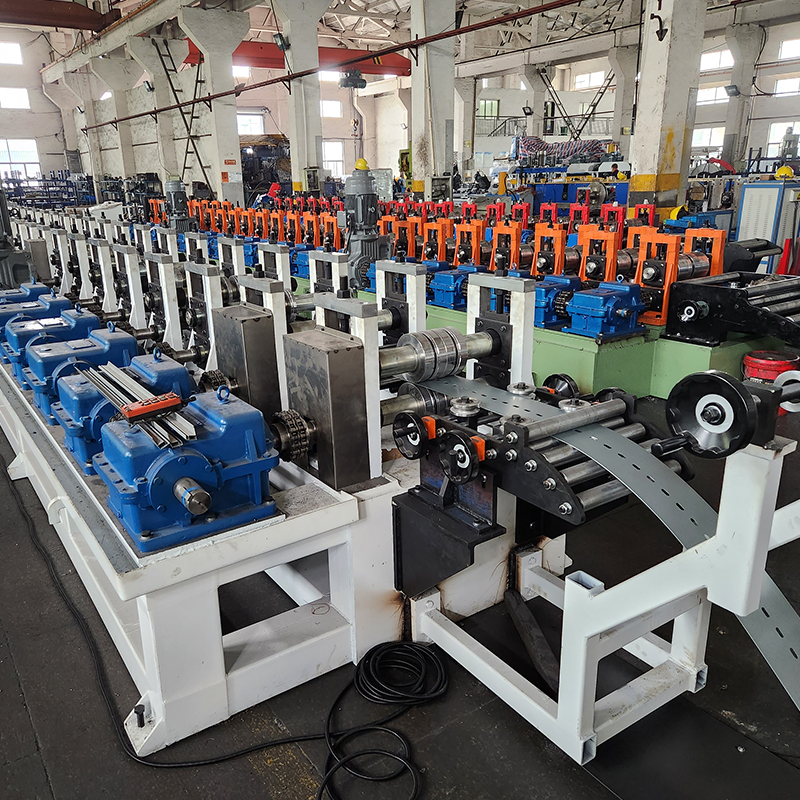

5. تشكيل لفة متعددة التمريرات للحصول على جودة فائقة
يستخدم عملية تشكيل الأسطوانة الباردة التدريجية متعددة التمريرات مع انتقالات مقطعية مصممة بدقة. تم تحسين تصميم ممرات التشكيل علميًا، حيث يستوعب مجموعة واسعة من مستويات صلابة الفولاذ الشريطي المجلفن مع منع تلف طلاء الزنك أثناء الدرفلة. تتكون الأسطوانات من فولاذ Cr12MoV، وتخضع للتبريد المتكامل لتحقيق صلابة HRC 56–62، وتوفر مقاومة ممتازة للتآكل. دقة التشكيل العالية والاتساق تلبي متطلبات الإنتاج الضخم.

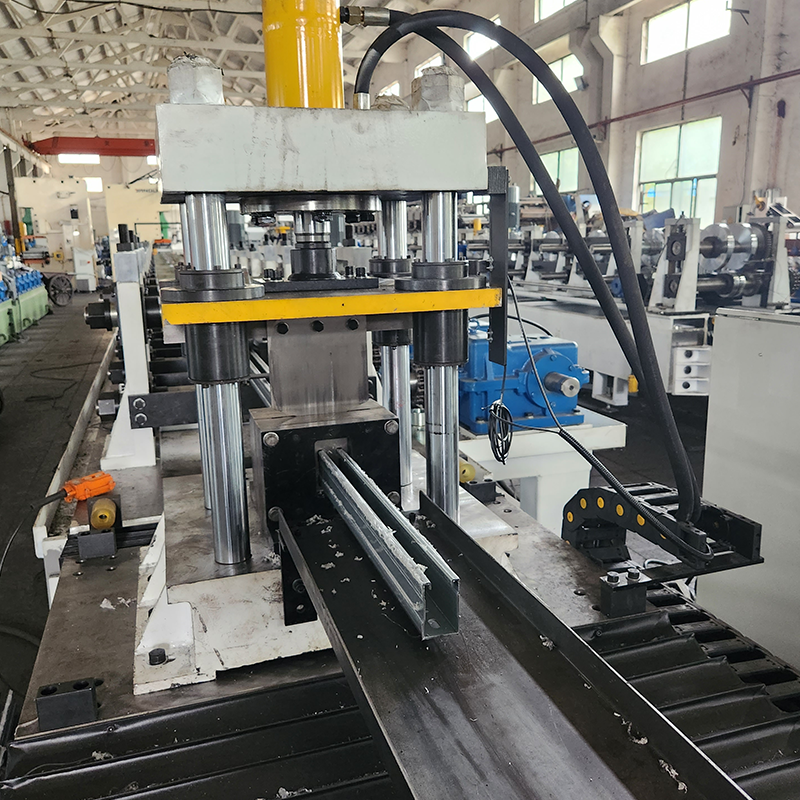

6. القطع الهيدروليكي ذو المسار المؤازر للتشغيل المستمر دون توقف
يستخدم نظام قطع هيدروليكي ذو مسار مؤازر يطابق تلقائيًا سرعة الملف المتحرك باستمرار لإجراء قطع متزامن وثابت الطول. ليست هناك حاجة لإبطاء الماكينة أو إيقافها؛ يضمن النظام دقة قطع عالية وحواف نظيفة وناعمة. الزنبرك الخلفي عند فتحة القطع هو < 1 مم. يتم تحقيق أبعاد الطول في تمريرة واحدة بدقة ضمن تفاوتات الرسم، مما يلغي الحاجة إلى المعالجة الثانوية.

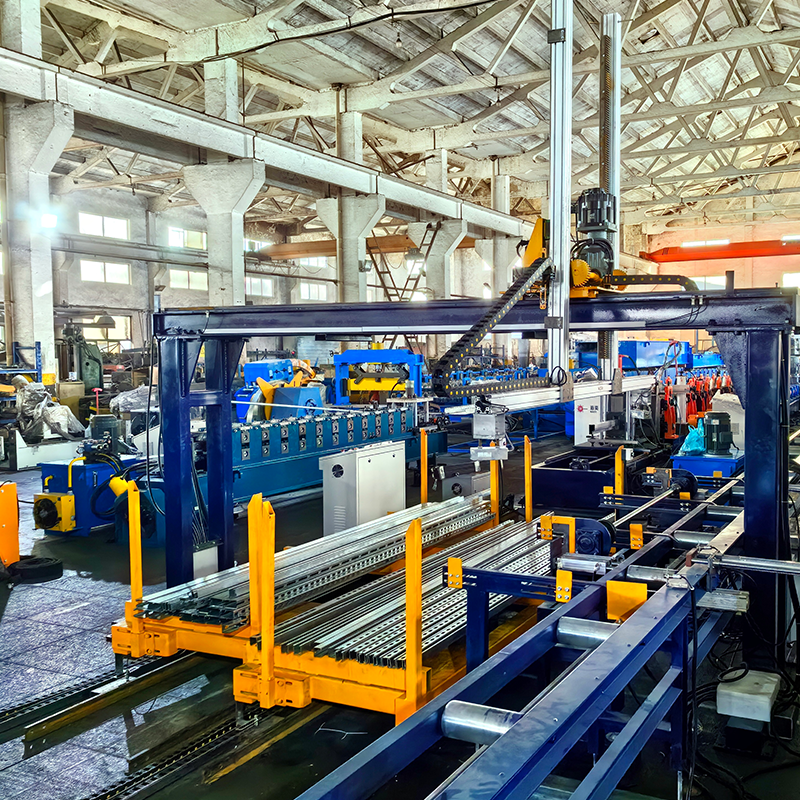

7. التكديس الآلي للإنتاج المنظم
مجهزة بنظام التكديس التلقائي؛ يتم نقل المقاطع النهائية تلقائيًا إلى محطة التكديس. يتم تنفيذ التكديس تلقائيًا وفقًا للبرامج المحددة مسبقًا، مما يضمن ترتيبًا أنيقًا ومنظمًا. يتم التخلص من التعامل اليدوي، مما يقلل بشكل كبير من كثافة العمالة.
8. التشكيل بالدرفلة الباردة: خفض التكاليف وزيادة الكفاءة
يؤدي استبدال الختم الساخن بالتشكيل بالدرفلة الباردة إلى تقليل تكاليف الاستثمار في المعدات بنحو 30%. يؤدي التشكيل بالدرفلة الباردة إلى التخلص من الحاجة إلى معدات التدفئة وأنظمة التحكم المعقدة في درجة الحرارة، مما يؤدي إلى انخفاض استهلاك الطاقة. بالإضافة إلى ذلك، تتم العملية في درجة حرارة الغرفة؛ حيث أن غياب الحرارة الزائدة يمنع الأكسدة وفقدان جودة المواد.
9. التحكم الذكي لسهولة التشغيل
يتميز بالتحكم الآلي الكامل في PLC وشاشة HMI تعمل باللمس لإعداد المعلمات بشكل بديهي ومريح. يتم تشغيل الخط بأكمله —من فك اللفائف إلى التكديس— آليًا، ولا يتطلب سوى مشغل واحد – 2 للمراقبة. تسهل وظائف التشخيص التلقائي للأخطاء والإنذار استكشاف الأخطاء وإصلاحها وصيانتها بسرعة.
ثالثا. المعايير الفنية
معلمة العنصر
المواد المطبقة: صفائح مجلفنة، صفائح مطلية بالألمنيوم والزنك، إلخ.
سمك المادة: 1.0–3.0 ملم

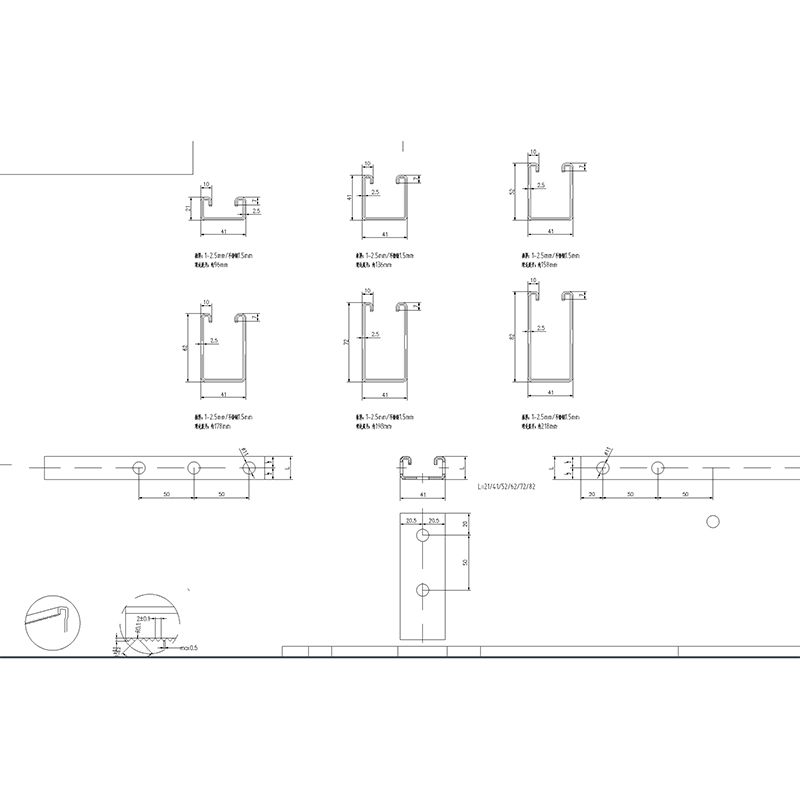

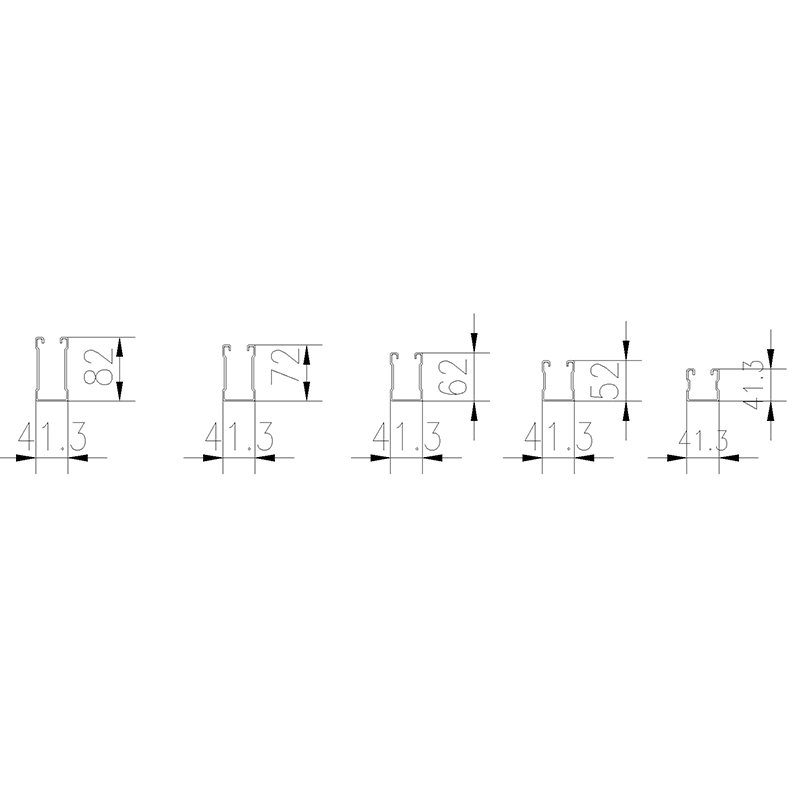

نطاق الارتفاع الجانبي: 21–82 مم (بما في ذلك المواصفات مثل 41×21، 41×41، 41×52، 41×62، 41×82)
ضلع جانبي قابل للتبديل (تبديل بلمسة واحدة)
تغيير المواصفات: ضبط تلقائي لـ PLC؛ تم الانتهاء منه في 3–5 دقائق
سرعة خط الإنتاج: 4–8 م/دقيقة
سرعة تشكيل الوحدة الرئيسية: 10–30 م/دقيقة
دقة التشكيل ≤±0.5 مم
طريقة التثقيب: التغذية المؤازرة + التثقيب بالضغط الميكانيكي
طريقة القطع: القطع الهيدروليكي ذو المسار المؤازر
زنبرك خلفي مقطوع الطرف ≤1 مم
حوامل التشكيل: 17–28 حاملًا
مادة الأسطوانة: Cr12MoV، HRC 56–62
مادة عمود الأسطوانة 40Cr، HB 280
طريقة النقل: محرك علبة التروس
نظام التحكم: PLC، تحكم أوتوماتيكي بالكامل
المشغلون: 1–2 شخص
مساحة المعدات: حوالي 39 مترًا (لتر) × 3 أمتار (وات)
الرابع. عملية الإنتاج

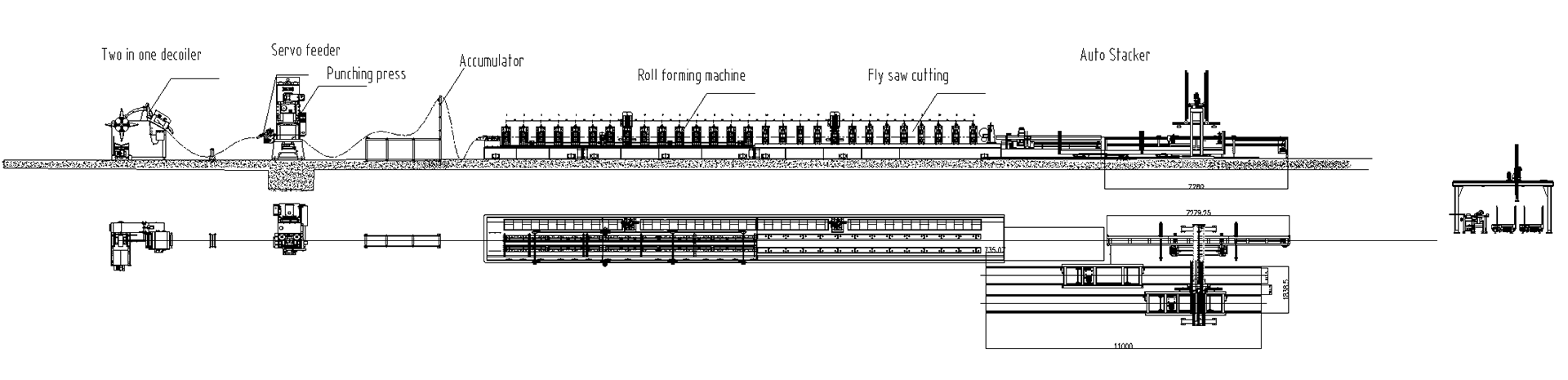

فك وتسوية اللفائف → التغذية المؤازرة والتثقيب → التغذية الموجهة → تشكيل اللفائف → القطع حسب الطول باستخدام التتبع المؤازر → التكديس والتفريغ
وصف خطوة العملية
فك وتسوية اللفائف: يقوم جهاز فك اللفائف بتثبيت لفائف الفولاذ؛ ويقوم جهاز التسوية متعدد الأسطوانات بإجراء تسوية دقيقة للتخلص من الإجهاد الداخلي.
التغذية والتثقيب المؤازر: يضمن نظام المؤازر تحديد المواقع بدقة؛ حيث تقوم مكبس التثقيب بإنشاء فتحات التثبيت وفتحات التوصيل وما إلى ذلك.
التغذية الموجهة: يضمن التوجيه والمحاذاة التلقائية للشريط الدخول السلس إلى وحدة التشكيل الرئيسية.
التشكيل باللف: تشكيل تدريجي متعدد المراحل باللف البارد؛ ارتفاع جانبي قابل للتعديل (21–82 مم)؛ تضليع اختياري.
القطع حسب الطول بواسطة نظام التتبع المؤازر: قطع متزامن يتم التحكم فيه بواسطة نظام التحكم المؤازر؛ يقطع إلى أطوال ثابتة عبر الإنترنت دون إيقاف الخط.
التكديس والتفريغ: يتم تكديس المنتجات النهائية وتفريغها بشكل أنيق تلقائيًا.
الخامس. مجالات التطبيق
تُستخدم منتجات التركيب التي تصنعها آلات تشكيل الأسطوانات الباردة لتركيب الطاقة الشمسية الكهروضوئية على نطاق واسع في القطاعات التالية:
محطات الطاقة الكهروضوئية المثبتة على الأرض: محطات أرضية واسعة النطاق ومشاريع الطاقة الكهروضوئية الصحراوية/جوبي —مواصفات شاملة (تغطي النطاق الكامل 21–82 مم) لتلبية متطلبات التصميم المتنوعة.
أنظمة الطاقة الشمسية الكهروضوئية الموزعة على الأسطح: أنظمة الأسطح الصناعية والتجارية والسكنية —سمك 1–3 مم يناسب متطلبات الأحمال خفيفة الوزن على الأسطح؛ تتوفر وظيفة التضليع الاختيارية.
الطاقة الكهروضوئية الزراعية/الطاقة الكهروضوئية المائية: تعمل هياكل تركيب الطاقة الكهروضوئية للدفيئات الزراعية وبرك الأسماك —التضليع على تعزيز قوة المظهر الجانبي، مما يضمن سلامة الهياكل طويلة المدى.
أنظمة تثبيت التتبع: حوامل تتبع أفقية أحادية المحور، ومحور مائل أحادي المحور، وحوامل تتبع أخرى— يضمن التشكيل عالي الدقة التشغيل المستقر لأنظمة التتبع على المدى الطويل.
مواقف السيارات الكهروضوئية: هياكل تظليل كهروضوئية لمواقف السيارات — مقاطع جميلة من الناحية الجمالية بمواصفات مرنة.
BIPV (الطاقة الكهروضوئية المتكاملة للمباني): مشاريع بناء الطاقة الكهروضوئية المتكاملة—يمكن تعطيل التضليع لضمان سطح جانبي أملس وجذاب.
السادس. الخدمة والدعم
تصميم الحلول: اختيار المعدات المخصصة وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع المخصص: دعم التخصيص غير القياسي، مع الإشراف الكامل بدءًا من تصميم اللفة وحتى التصنيع الكامل للخط.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون تأشيرات صالحة ومتاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
التحسين المستمر: تتوفر خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
السابع. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة
تغطي آلة واحدة النطاق الكامل: التبديل بلمسة واحدة بين الارتفاعات الجانبية البالغة 21–82 مم— ولا يلزم تغيير القالب
التضليع الاختياري: التحكم بلمسة واحدة لتمكين الميزة أو تعطيلها—يلبي جهاز واحد كلا المتطلبين
متخصصة في الألواح بسمك 1–3 مم: مراحل تشكيل محسنة علميًا تضمن الحماية الفعالة للطلاء المجلفن
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال
شبكة الخدمات العالمية: يحمل المهندسون جميع التأشيرات اللازمة، مما يضمن الاستجابة السريعة
