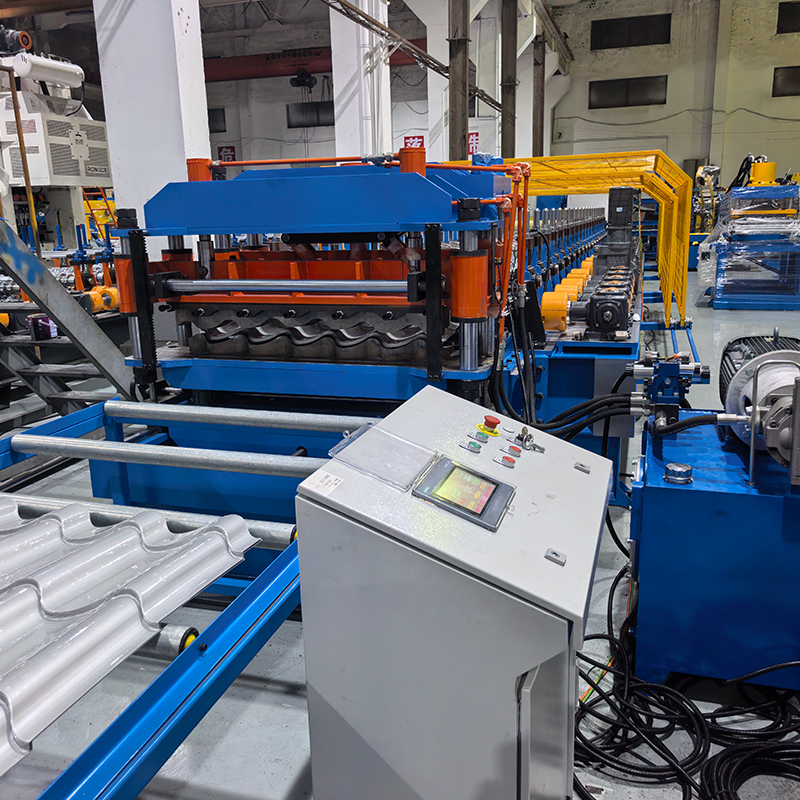

أنا. نظرة عامة على المعدات
آلة تشكيل البلاط المزجج على الطراز العتيق هي معدات تشكيل متخصصة بالدرفلة الباردة مصممة لإنتاج البلاط المزجج المعدني على الطراز العتيق (غالبًا ما يكون مصنوعًا من الفولاذ المطلي بالألوان أو الألومنيوم). باستخدام لفائف الفولاذ أو الألومنيوم المطلية بالألوان كمواد خام، تستخدم الآلة عملية تشكيل دقيقة لتحويل المعدن الحديث إلى مواد تسقيف تمتلك المظهر الريفي الأنيق للبلاط المزجج بالطين التقليدي. من خلال عملية تشكيل اللفائف المستمرة، تقوم المعدات تلقائيًا بتنفيذ دورة الإنتاج بأكملها —بما في ذلك فك اللفائف، والتغذية الموجهة، وتطبيق الفيلم الواقي، والتقطيع الكهربائي، وتشكيل اللفائف، والختم، والقطع، والتفريغ— لإنتاج بلاط زجاجي عتيق الطراز في تمريرة واحدة.
يتم تحويل لفائف الفولاذ عن طريق التشكيل الدقيق إلى بلاط زجاجي على الطراز العتيق يتميز بأنسجة معقدة —تذكرنا بالحرفية المنحوتة يدويًا— في غضون ثوانٍ. يستخدم الخط بأكمله نظام تحكم أوتوماتيكي بالكامل يعتمد على PLC مع واجهة HMI بشاشة تعمل باللمس، مما يضمن سير عمل آلي مستمر بدءًا من فك اللف وحتى تفريغ المنتجات النهائية. تستوعب المعدات صفائح معدنية مختلفة، مثل الفولاذ المطلي بالألوان والفولاذ المجلفن، بسمك يتراوح من 0.45 مم إلى 0.55 مم وعرض إدخال يبلغ حوالي 1220 مم (يخضع للعرض الفعلي لمادة الاختبار). وهي قادرة على إنتاج مواصفات بلاط متعددة، بما في ذلك الموديلات 800، 828، 840، 860، و1050. يتطلب هذا الخط مشغلًا واحدًا فقط، وهو بمثابة معدات أساسية للمصنعين الذين يسعون إلى تحقيق إنتاج آلي وموحد وواسع النطاق لمواد التسقيف ذات الطراز العتيق.
تمزج هذه البلاطات الزجاجية ذات الطراز العتيق بشكل مثالي بين جماليات البلاط التقليدية وتكنولوجيا الفولاذ المطلية بالألوان الحديثة، مما ينتج عنه منتج كريم وأنيق وجذاب بصريًا ومتطور. يتميز البلاط الذي تنتجه هذه المعدات بمظهره الجميل وأناقته الريفية وتصميمه الراقي وجودته العالية. يتم استخدامها على نطاق واسع في البناء والديكور الخارجي للمصانع ذات الطراز الحدائقي، والمعالم السياحية، والأجنحة، والفنادق، والفيلات، وقاعات العرض، والمنتجعات، والمنازل السكنية.
الثاني. المزايا الأساسية ونقاط البيع
(1) القدرة متعددة الملفات والإنتاج المرن
وهذه هي الميزة الأساسية التي تميز هذه المعدات عن خطوط الإنتاج التقليدية التي تقتصر على مواصفات واحدة.
عادةً ما يتم تخصيص معدات البلاط المزجج التقليدية لملف بلاط واحد؛ يتطلب تبديل المنتجات استبدال مجموعة القوالب بأكملها، وهو أمر يستغرق وقتًا طويلاً ومكلفًا. تستخدم هذه المعدات تصميم قالب معياري وتقنية تشكيل قابلة للتعديل، مما يسمح لآلة واحدة بإنتاج مواصفات بلاط مختلفة، مثل الطرازات 800 و828 و840 و860 و1050. يمكن لبعض النماذج أيضًا التحول إلى إنتاج بلاط مقلد للراتنج لتلبية المتطلبات الزخرفية للمشاريع المتنوعة. يتم إنجاز تغييرات المواصفات من خلال نظام تغيير القالب السريع؛ ولا يلزم وجود فنيين متخصصين، حيث يمكن للمشغلين القياسيين إجراء التبديل، مما يعزز معدلات استخدام المعدات بشكل كبير.
(2) إطار قوس من الفولاذ المصبوب + محرك علبة التروس: صلابة عالية ودقة ومتانة
تتميز وحدة التشكيل الرئيسية بهيكل إطار قوس من الفولاذ المصبوب، باستخدام 19 زوجًا من إطارات القوس النموذجية "110". تخضع هذه الإطارات المصبوبة لمعالجة التقسية، مما يوفر صلابة فائقة ومقاومة للتشوه، مما يضمن تشغيلًا مستقرًا وعالي الكثافة على مدى فترات طويلة.

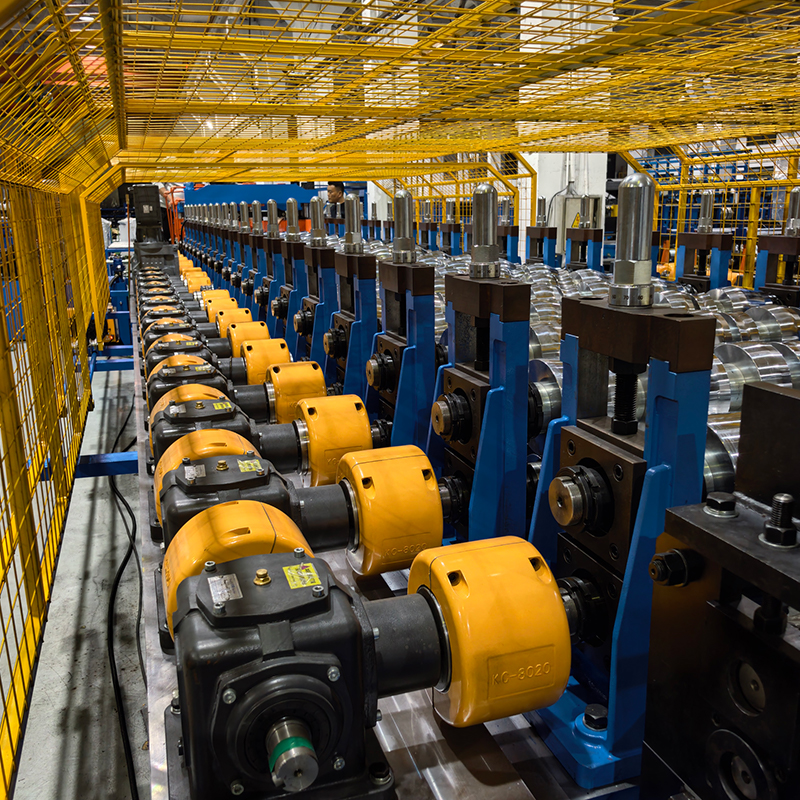

يستخدم نظام القيادة تكوين علبة التروس، باستخدام 18 وحدة من الطراز "140". بالمقارنة مع محركات السلسلة، توفر محركات علبة التروس مزايا كبيرة، بما في ذلك التشغيل السلس، والضوضاء المنخفضة، والدقة العالية، وعمر الخدمة الطويل. يتم الحصول على علب التروس من العلامة التجارية الموثوقة "Maxter" (Ningbo). يجمع إعداد ناقل الحركة بين وصلة السلسلة والغلاف الواقي، مما يضمن الموثوقية التشغيلية والسلامة.
(3) إطار عالي القوة، تم تصنيعه بدقة على مراكز تصنيع جسرية
تشتمل مجموعة الإطار على آلية التوجيه وهيكل الإطار الرئيسي.
يتكون الإطار الرئيسي من عوارض H مقاس 400×200، مع ألواح فولاذية بسمك 25 مم ملحومة على أسطح التثبيت؛ يتم بعد ذلك الانتهاء من التجميع في مركز تصنيع جسري. يضمن تصميم الشعاع H واللوحة السميكة صلابة استثنائية ومقاومة للتشوه. يضمن التصنيع في إعداد واحد على مركز تصنيع جسري التوازي والعمودية لجميع أسطح التثبيت، مما يضع أساسًا متينًا للتشغيل عالي الدقة لخط الإنتاج بأكمله.
(4) رف تغذية موجه لتحديد المواقع بدقة
هيكل رف التغذية الموجه: يتم تركيب بكرات التوجيه الجانبية (اليسرى واليمنى) عند فتحة التغذية الخاصة بالآلة الرئيسية. أثناء التشغيل، تمر مادة الصفائح الخام عبر هذه الأدلة قبل دخولها إلى الماكينة الرئيسية، مما يضمن المحاذاة الصحيحة مع نظام تشكيل اللفة. يمكن تعديل موضع الدليل من خلال آلية لولبية يدوية؛ ويمكن تعديل الدليلين الأيسر والأيمن بشكل مستقل لاستيعاب صفائح ذات عرض متفاوت.

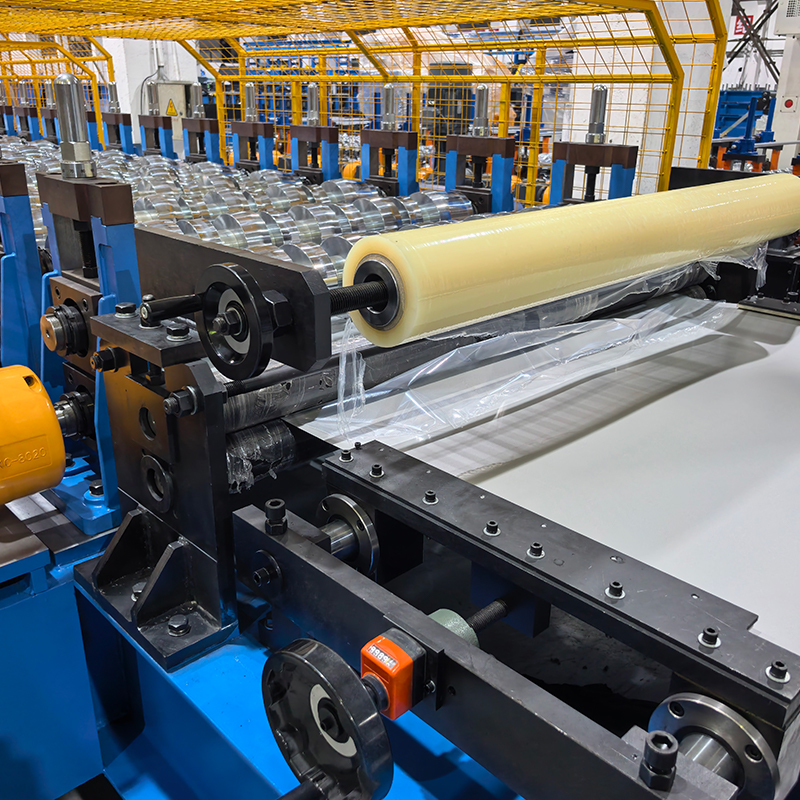

(5) جهاز تغليف الفيلم لحماية تشطيب السطح
تم تصميم هذا الجهاز لتحسين جودة تشكيل الورقة. يتم تركيب رف الترقق في قسم دليل التغذية، ويتكون بشكل أساسي من وحدة تخزين الفيلم ووحدة الضغط.
وحدة تخزين الفيلم: تتكون من عمود ولوحات طرفية قابلة للتعديل. يتم تثبيت لفة الفيلم على المندريل، مع ضبط الألواح الطرفية لتأمينها.
وحدة الضغط: تتكون من بكرات مطاطية (قطرها حوالي 90 مم) موضوعة في محطة التشكيل الأولى؛ كل من البكرات العلوية والسفلية سلبية (يتم تشغيلها عن طريق حركة الورقة). عندما تمر الورقة عبر بكرات المطاط الدوارة، يتم سحبها للأمام بينما يتم تطبيق الفيلم بسلاسة على سطح الفولاذ. يمكن تعديل الأسطوانات إلى الوضع المناسب من خلال آلية لولبية لتناسب سماكات الصفائح المختلفة.
يمنع جهاز التصفيح بشكل فعال الخدوش والتآكل على طلاء سطح الورقة أثناء تشكيل اللفة والتثقيب، مما يضمن لمعان وسلامة لون سطح البلاط النهائي.

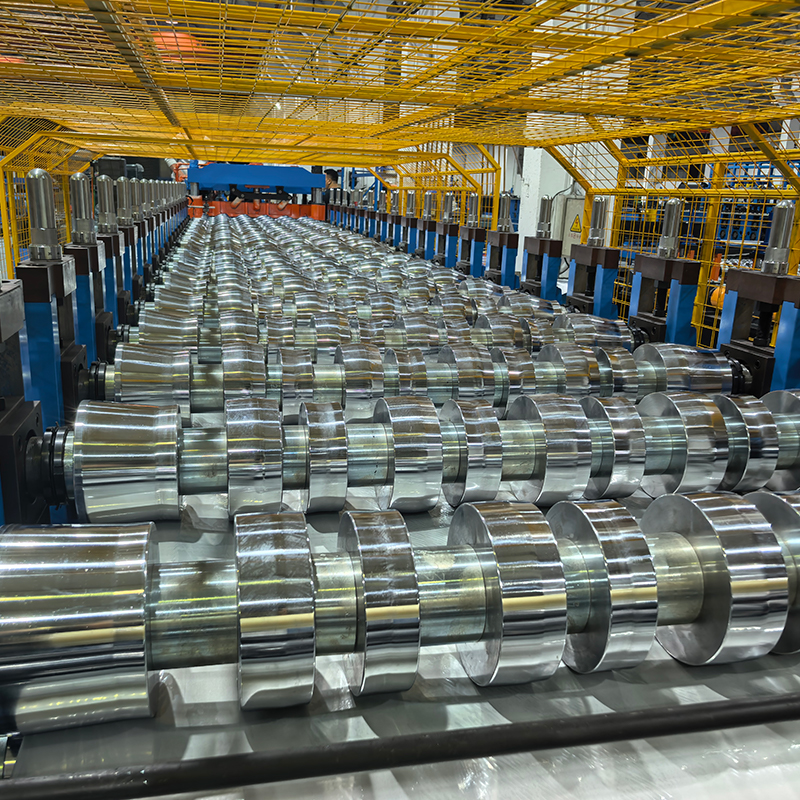

(6) تشكيل لفة دقيق مكون من 19 محطة لسطح مسطح خالٍ من العيوب
يستخدم عملية تشكيل اللفائف الدقيقة المكونة من 19 محطة. تخضع الصفائح المعدنية للانحناء البارد التدريجي متعدد المراحل لتشكل تدريجيًا التموجات المنحنية وأنسجة "مفاصل الخيزران" المميزة للبلاط المزجج التقليدي. وحدة التشكيل: تتكون من أغلفة المحامل ومجموعات الأسطوانات وأعمدة التشكيل.
ماركات المحامل: تستخدم فقط محامل HRB وZWZ وLYC الأصلية؛ مما يضمن التشغيل السلس وعمر الخدمة الطويل.
مادة الأسطوانة: فولاذ 45#، مطلي بالكروم ومصقول؛ سمك طلاء الكروم تقريبًا. 0.03 ملم؛ صلابة HRC 53–54.
التصنيع بالأسطوانة: تم تصنيعه باستخدام الحاسب الآلي لضمان التحكم الدقيق في الجريان الدائري والشعاعي.
مادة العمود: فولاذ 40Cr مع معالجة مطفأة ومقواة (HB 220–260)؛ قطر العمود Φ80 مم.
الفواصل: مصنوعة من أنابيب ذات جدران سميكة (5 مم على الأقل) لتقليل انحراف العمود وضمان التفاوتات الهندسية؛ زيادة مساحة سطح التلامس مع الأسطوانات؛ ملاءمة الخلوص بين التجويف الداخلي والعمود.

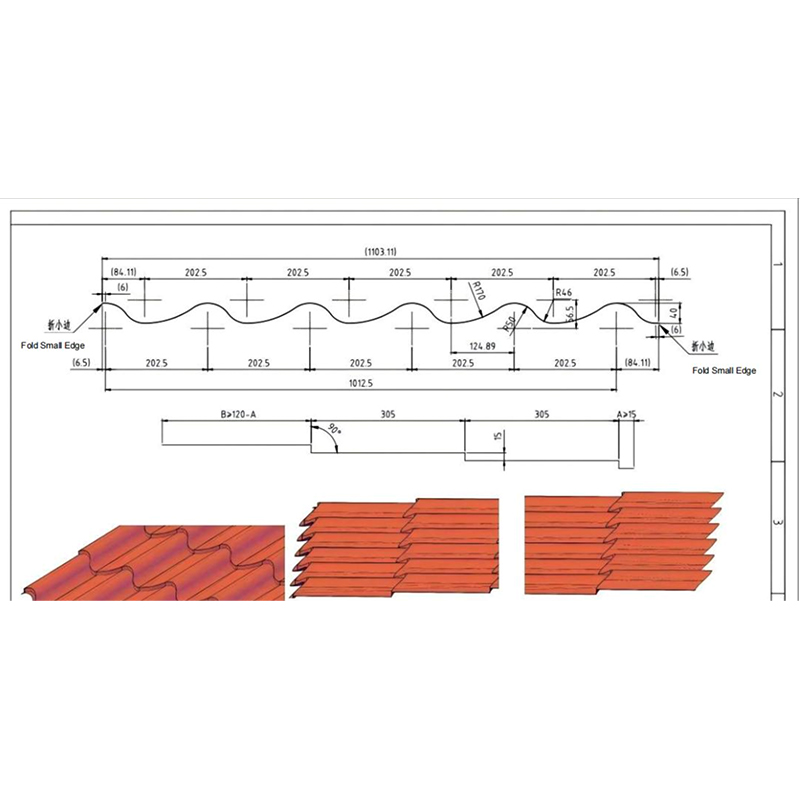

عملية ثني الحواف الصغيرة: تتضمن خطوة ثني حواف صغيرة محددة لمنع الانتفاخ بشكل فعال عند حواف اللوحة النهائية، مما يضمن سطحًا مسطحًا وجميلًا من الناحية الجمالية.
سرعة الأسطوانة المتزامنة: تمنع سرعة الدوران الموحدة عبر بكرات التشكيل التمدد أو الضغط أثناء عملية التشكيل، مما يعزز بشكل كبير جودة البلاط المزجج الفولاذي المطلي بالألوان على الطراز العتيق. سطح اللوحة الناتج مسطح وخالٍ من التجاعيد وخالٍ من خدوش الطلاء.

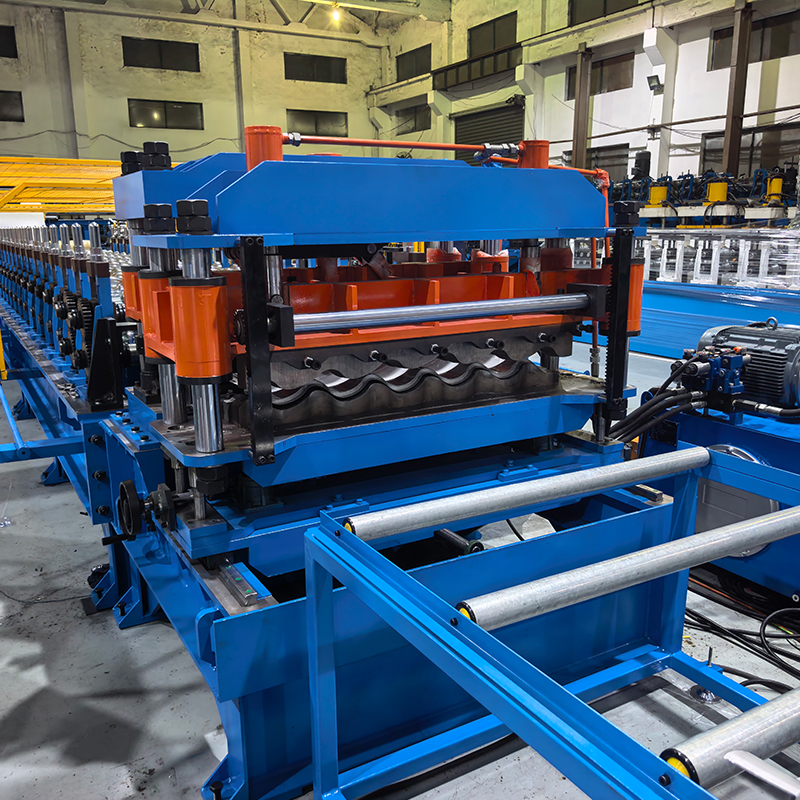

(7) التثقيب والقطع المتكامل: عملية تشكيل أحادية المرحلة.
يدمج الجهاز وحدة التثقيب/التشكيل مع وحدة القطع. يستخدم قسم التثقيب أسطوانة هيدروليكية لدفع القالب عموديًا، والضغط على الورقة المشكلة باللف في تموجات بلاط متباعدة بالتساوي؛ يستخدم قسم القطع أسطوانة هيدروليكية لدفع الشفرة للقطع بطول ثابت. يتم تنفيذ تشكيل اللفائف، والتثقيب/التشكيل، والقطع بطول ثابت بسلاسة في آلة واحدة متعددة العمليات.
محرك آلة التشكيل: 7 كيلو وات (محرك سيرفو سيمنز) للحصول على طاقة دقيقة وقابلة للتحكم. علبة التروس: ماركة Guomao، مما يضمن الجودة الموثوقة. سرعة الخط: 0–5 م/دقيقة؛ سرعة التشكيل: 15–25 م/دقيقة. دقة الطول: ±1.5 ملم؛ تضمن أبعادًا موحدة للمنتج وجودة متسقة.
(8) الإنتاج عالي الكفاءة والقدرة الرائدة في الصناعة
يقوم خط الإنتاج المتكامل بأتمتة العملية بأكملها، بما في ذلك فك اللفائف، وتصفيح الأفلام، والتشكيل، والتثقيب، والقطع. يتطلب التشغيل الآلي بالكامل مشغلًا واحدًا فقط، مما يوفر كفاءة أعلى بعدة مرات من طرق الإنتاج التقليدية.
(9) التحكم الآلي الكامل في PLC والإنتاج الذكي
يتميز النظام بالتحكم الكامل في PLC وشاشة HMI تعمل باللمس، مما يتيح الإدارة الرقمية للعملية بأكملها. يقوم محرك التردد المتغير (VFD) بتشغيل المحرك الرئيسي، بينما يتحكم النظام أيضًا في محرك المحطة الهيدروليكية وصمامات الملف اللولبي. يمكن للمشغلين تكوين المعلمات —مثل سرعة الإنتاج وطول القطع وكمية الإخراج— عبر الواجهة بلمسة واحدة. يمكن برمجة مهام إنتاج متعددة مسبقًا للتشغيل الآلي المستمر. يتضمن النظام إمكانية المراقبة في الوقت الفعلي والإنذار المبكر بالأخطاء، وتشغيل الإنذارات تلقائيًا وعرض سبب أي عطل. يمكن للمشغلين أن يصبحوا ماهرين تمامًا بعد 1–2 يومًا فقط من التدريب.
ثالثا. المعايير الفنية
معلمة العنصر
المواد القابلة للتطبيق: صفائح الفولاذ المطلية بالألوان، والصفائح المجلفنة، وما إلى ذلك.
سمك المادة 0.45–0.55 ملم
عرض المادة الخام حوالي 1220 ملم (يخضع لعرض مادة الاختبار الفعلي)
وحدة توجيه تجميع الإطار + الإطار؛ الإطار الرئيسي مصنوع من عارضة H 400×200؛ لوحة فولاذية مقاس 25 مم ملحومة بسطح التثبيت؛ تم تصنيعها على مركز تصنيع جسري
رف توجيه المدخل بكرات توجيه جانبية يسارية/يمينية؛ ضبط يدوي للمسمار؛ قابل للتعديل بشكل مستقل
هيكل آلة التشكيل هيكل على شكل قوس مصبوب (نموذج القوس 110، 19 زوجًا)
نظام نقل الحركة محرك علبة التروس (موديل 140، 18 وحدة، ماركة Ningbo Maxter)؛ وصلة سلسلة + غلاف واقٍ
عدد محطات التشكيل 19 محطة
ماركة المحامل الأصلية HRB / ZWZ / LYC
مادة الأسطوانة 45# فولاذ مطلي بالكروم ومصقول؛ سمك الكروم 0.03 مم (HRC 53–54)
طريقة تصنيع الأسطوانات باستخدام الخراطة باستخدام الحاسب الآلي؛ تضمن التحكم في الانحراف الدائري والانحراف الشعاعي
مادة العمود 40Cr، مطفأة ومقواة (HB 220–260)
قطر العمود Φ80 مم
أكمام فاصلة مصنوعة من أنابيب ذات جدران سميكة (سمك الجدار 5 مم على الأقل) لضمان التفاوتات الهندسية
قوة محرك آلة التشكيل 7 كيلو وات (محرك سيرفو سيمنز)
آلة تشكيل مخفض ماركة Guomao
سرعة خط آلة التشكيل 0–5 م/دقيقة
سرعة التشكيل 15–25 م/دقيقة
وحدة تغليف الفيلم قطر الأسطوانة المطاطية حوالي 90 مم؛ تقع في المحطة الأولى؛ بكرات علوية/سفلية سلبية؛ ضبط المسمار
تتضمن عملية طي الحواف الصغيرة طي الحواف الصغيرة لمنع الانتفاخ على حواف اللوحة النهائية
دقة القطع حسب الطول ±1.5 مم
نظام التحكم التحكم الآلي بالكامل PLC
المشغلون 1 شخص
الرابع. عملية الإنتاج

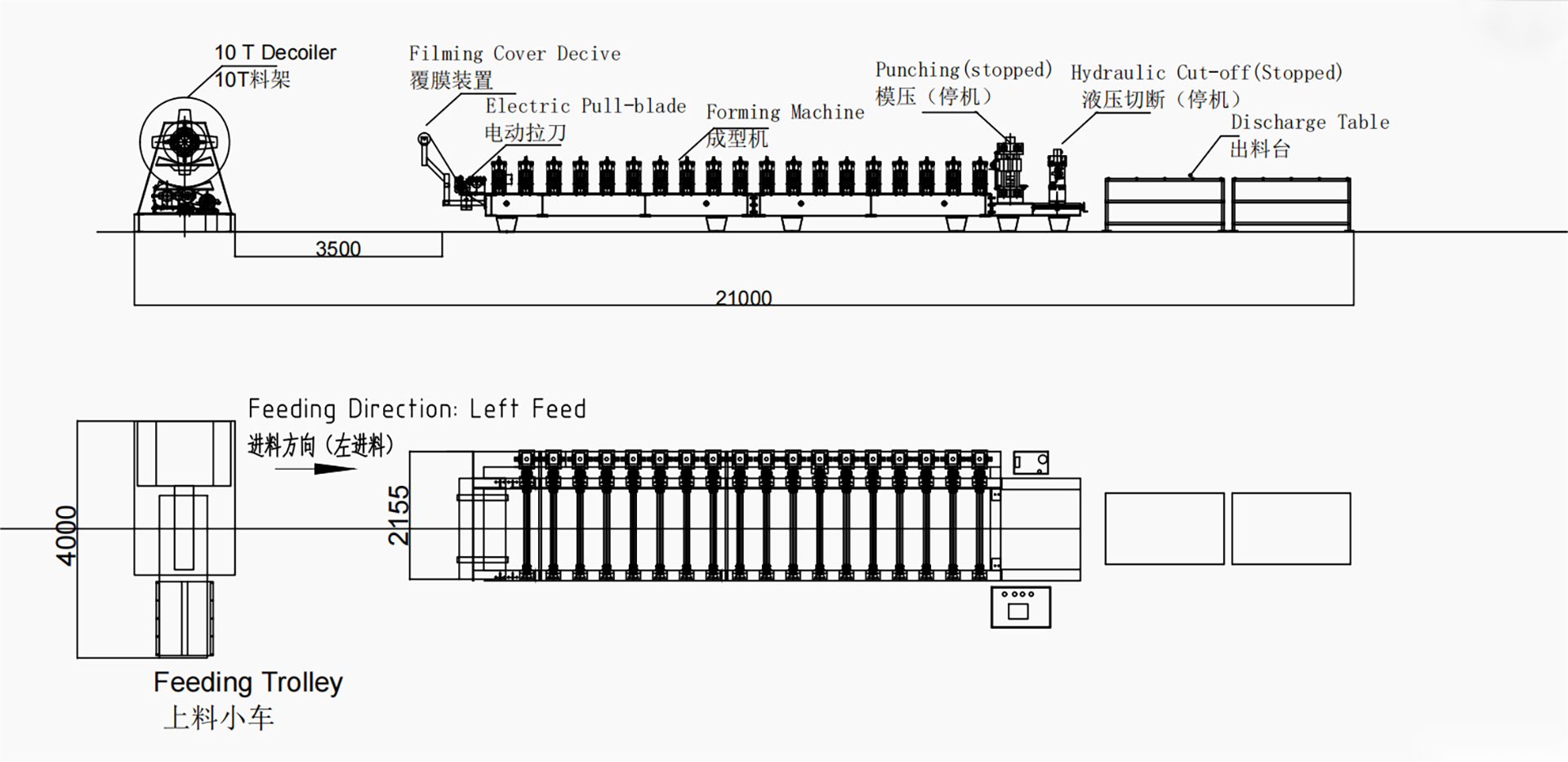

فك اللفائف تلقائيًا → تغذية موجهة → تطبيق غشاء واقٍ → قاطع كهربائي مسبق → تشكيل اللفائف (19 محطة) → تشكيل بالضغط → قطع → تفريغ
وصف خطوة العملية
نظام فك اللفائف الأوتوماتيكي: يدعم جهاز فك اللفائف الهيدروليكي أو المظلي اللفائف المعدنية ويضمن تغذية مستقرة للمواد.
التغذية الموجهة تضمن بكرات التوجيه اليسرى واليمنى محاذاة دقيقة؛ تعديلات يدوية مستقلة للمسامير لكلا الجانبين.
تطبيق الفيلم الواقي تقوم الأسطوانات المطاطية بتطبيق الفيلم الواقي بسلاسة على صفائح الفولاذ لمنع الخدوش السطحية.
القاطع المسبق الكهربائي يقوم بإجراء قطع مسبق دقيق لضمان الدقة في مراحل التشكيل بالضغط والقطع النهائي اللاحقة.
تشكيل اللفائف بدقة 19 محطة باستخدام بكرات فولاذية مطلية بالكروم 45#؛ يشكل تدريجيًا التموجات المنحنية والأنسجة الشبيهة بالخيزران المميزة للبلاط المزجج على الطراز العتيق؛ يتضمن عملية طي حافة صغيرة لمنع الانتفاخ عند حواف الصفائح.
تقوم أسطوانة التشكيل الهيدروليكية بالضغط بدفع القالب لأعلى ولأسفل للضغط على تموجات البلاط المتباعدة بالتساوي.
القطع قطع بطول ثابت بدقة ±1.5 مم.
التفريغ: إنتاج المنتج النهائي والتفريغ المنظم.
الخامس. مجالات التطبيق
تُستخدم البلاطات الزجاجية المعدنية ذات الطراز العتيق التي تنتجها معدات تشكيل اللفائف هذه على نطاق واسع في القطاعات التالية:
مشاريع الهندسة المعمارية ذات الطراز العتيق والسياحة الثقافية: الممرات المغطاة والأجنحة والأسقف في المناطق التاريخية والهندسة المعمارية على طراز هويتشو والمعالم السياحية وهياكل الحدائق وغيرها من المباني ذات الطراز العتيق.
الفيلات والمساكن الراقية: الفيلات الريفية المبنية من القطاع الخاص وأسقف الفيلات الفندقية —تتميز بمقاطع منحنية برشاقة تحاكي بشكل أصيل مظهر البلاط المزجج بالطين التقليدي.
مشاريع تجديد الأسطح الحضرية "المسطحة إلى المائلة": تحويلات الأسطح في التجديد الحضري— هذه البلاطات المعدنية خفيفة الوزن وعالية القوة مثالية للمباني ذات الأسطح المائلة التي تستخدم الهياكل الفولاذية أو الخرسانية أو الخشبية خفيفة الوزن.
المباني العامة والتجارية: قاعات المعارض والمنتجعات والفنادق والمدارس والمستشفيات ومراكز التسوق ومراكز المؤتمرات والأماكن الرياضية.
المباني الصناعية والزراعية: المصانع ذات الطراز الحدائقي، والمجمعات الزراعية ذات الهياكل الفولاذية، وورش العمل الصناعية.
المباني الدينية والتاريخية/الثقافية: المعابد والأضرحة الطاوية وغيرها من الهياكل الدينية— حيث تمتزج الجمالية الريفية الأنيقة بسلاسة مع أجواء العمارة الدينية.
السادس. توقعات السوق
بفضل التطور المستمر لصناعة الديكور المعماري العالمية، يشهد سوق البلاط المزجج على الطراز العتيق نموًا مطردًا.
ازدهار السياحة الثقافية والهندسة المعمارية ذات الطراز العتيق: ازدهرت صناعة السياحة الثقافية في السنوات الأخيرة، مما أدى إلى زيادة كبيرة في مشاريع مثل ترميم المباني القديمة، وإنشاء مناطق ذات طراز عتيق، وتطوير مدن السياحة الثقافية. البلاط المعدني ذو الطراز العتيق —الذي يتميز بخفة وزنه (حوالي عُشر وزن البلاط الطيني التقليدي)، وقوته العالية، وعزله الممتاز للماء، وسهولة تركيبه— يحل بشكل متزايد محل البلاط المزجج بالطين التقليدي والبلاط الراتنجي.
مشاريع التجديد الحضري وتحويل الأسطح المسطحة إلى المائلة: مع تقدم التجديد الحضري وتجديد المجتمعات السكنية القديمة، هناك طلب متزايد على البلاط المعدني خفيف الوزن والجميل من الناحية الجمالية والمقاوم للعوامل الجوية على الطراز العتيق لمشاريع تحويل الأسطح المسطحة إلى المائلة.
بناء "الريف الجميل": خلقت مبادرات التنمية الريفية الجديدة طلبًا قويًا على مواد التسقيف ذات الطراز العتيق؛ ويستخدم البلاط المزجج ذو الطراز العتيق "طراز 828"، على وجه الخصوص، على نطاق واسع لتسقيف المنازل الريفية المبنية ذاتيًا.
النمو في سوق معدات تشكيل اللفائف: وصلت المبيعات العالمية في سوق آلات تشكيل لفائف الصفائح المعدنية إلى 576 مليون دولار في عام 2025 ومن المتوقع أن تصل إلى 760 مليون دولار بحلول عام 2032. نما حجم سوق آلات تشكيل البلاط بحوالي 8% على أساس سنوي في عام 2025، مع ظهور آلات تشكيل اللفة المستمرة عالية السرعة كخيار رئيسي.
الترقيات التكنولوجية والاتجاهات الذكية: تتطور المعدات نحو قدر أكبر من الذكاء. تتيح وحدات التحكم الذكية الإدارة عن بعد والتشخيص عبر الإنترنت على مدار 24 ساعة. يستمر اختراق السوق لمعدات إنتاج البلاط المزجج الذكية ذات الطراز العتيق والمؤتمتة بالكامل في الارتفاع.
السابع. الخدمة والدعم
تصميم الحلول: اختيار المعدات المخصصة وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع المخصص: دعم التخصيص غير القياسي —بما في ذلك أشكال المقاطع، وأنظمة التصفيح الاختيارية، ورفوف جمع المواد— مع التحكم الكامل في العملية برمتها بدءًا من تصميم اللفة وحتى تصنيع الماكينة.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون تأشيرات صالحة ومتاحون للخدمة في الموقع في جميع أنحاء العالم.
التحسين المستمر: تتوفر خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
ثامناً. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة.
القدرة على التعامل مع ملفات تعريف متعددة: يتعامل جهاز واحد مع ملفات تعريف متعددة (على سبيل المثال، سلسلة 800، 828، 840، 860، 1050)، مما يلغي الحاجة إلى الاستثمار المتكرر.
حوامل من الحديد الزهر ومحرك علبة التروس: يتميز بـ 19 حاملًا من الحديد الزهر و18 علبة تروس، مما يضمن صلابة عالية ودقة ومتانة.
إطار عالي القوة: مصنوع من عوارض H مقاس 400×200 ولوحة فولاذية مقاس 25 مم؛ تم تصنيعه بدقة في مراكز التصنيع الجسرية.
تطبيق الفيلم الواقي: يمنع جهاز التصفيح بالأسطوانة المطاطية الخدوش السطحية بشكل فعال، مما يحافظ على لمعان اللمسة النهائية وسلامة اللون.
تصنيع عالي الدقة: تضمن الأسطوانات المصنعة باستخدام الحاسب الآلي الحد الأدنى من الانحراف الشعاعي والدائري.
عملية طي الحواف: تتضمن خطوة طي الحواف لمنع الانتفاخ عند حواف اللوحة، مما ينتج عنه لمسة نهائية مسطحة وجميلة من الناحية الجمالية.
السرعة والكفاءة العالية: سرعات تشكيل 15–25 م/دقيقة؛ يمكن تشغيل الخط بأكمله بواسطة شخص واحد.
التحكم الذكي: نظام PLC مؤتمت بالكامل، ومحركات سيرفو من شركة Siemens، وواجهة شاشة تعمل باللمس.
الشركة المصنعة المباشرة: لا يوجد وسطاء؛ نسبة ممتازة بين التكلفة والأداء.
شبكة الخدمة العالمية: المهندسون يحملون جميع التأشيرات اللازمة؛ أوقات استجابة سريعة.
