خط إنتاج الرفوف

خط إنتاج الرفوف — مُصنِّع محترف، تكامل كامل للخط، حل شامل

أنا. نظرة عامة

خط إنتاج الرفوف هو نظام متكامل يتكون من آلات متخصصة متعددة، تغطي عمليات التشكيل بالدرفلة الباردة واللحام والختم لجميع المكونات الأساسية —مثل القوائم والعوارض (العوارض الصندوقية/العوارض P) والأرفف والدعامات. مسترشدًا بالمبادئ الأساسية للتقسيم المتخصص للعمل والتكامل المنسق والكفاءة الذكية، يوفر الخط للعملاء حلولاً شاملة للمعدات تغطي العملية برمتها بدءًا من تشكيل المظهر الجانبي وحتى اللحام والتجميع.

تتوافق مجموعة المعدات مع مجموعة واسعة من المواد الخام —بما في ذلك الفولاذ الشريطي المجلفن، والصفائح المدرفلة على البارد، والصفائح المدرفلة على الساخن، والفولاذ عالي القوة— بسماكات تتراوح من 0.4 مم إلى 4.0 مم. إنه يلبي متطلبات الإنتاج لمجموعة كاملة من أرفف التخزين الخفيفة والمتوسطة والثقيلة، مما يجعله مناسبًا بشكل خاص للمشاريع عالية المستوى مثل المستودعات الآلية الذكية ومراكز لوجستيات التجارة الإلكترونية ومرافق التخزين واسعة النطاق.

الثاني. نظرة عامة على سلسلة المعدات

1. آلة تشكيل اللفائف الباردة لأعمدة الرفوف
معدات متخصصة مصممة لتصنيع قوائم الرفوف (المكونات الحاملة الرأسية). تعمل الأعمدة كعناصر تحمل الأحمال الأساسية لنظام الرفوف؛ وهي تتميز عادةً بمقاطع عرضية على شكل حرف C أو U أو مثمنة الشكل ومثقوبة بأنماط كثيفة من الثقوب على شكل "فراشة" أو ماسة لتسهيل الاتصال الدقيق بالعوارض والمكونات الأخرى.
الثقب: ثقب مستمر بمرور واحد لأنماط الثقوب الكثيفة (أشكال الفراشة أو الماس) بدقة موضعية تبلغ ±0.1 مم.
عملية التشكيل: تشكيل تدريجي باللف البارد؛ يتم التحكم في خطأ الطول التراكمي لعمود يبلغ طوله 16 مترًا في حدود ±1 مم.
طريقة القطع: القطع أو النشر الهيدروليكي الطائر المباشر، مما يضمن حواف نظيفة وخالية من النتوءات.
المواصفات: الارتفاع 50–200 ملم، العرض 40–120 ملم، السُمك 1.2–4.0 ملم.

2. آلة تشكيل بالدرفلة الباردة لعوارض الرفوف (عوارض الصناديق / عوارض P)
معدات متخصصة مصممة لتصنيع عوارض الرفوف (المكونات الحاملة الأفقية). العوارض هي المكونات التي تدعم البضائع بشكل مباشر. تشتمل أنواع المقطع العرضي الشائعة على العوارض الصندوقية (العوارض المتشابكة) والعوارض P، وكلاهما يتميز بالقوة العالية والقدرة الفائقة على تحمل الأحمال. يتم تشكيل العوارض الصندوقية عن طريق تشكيل مقطعين متماثلين وقفلهما معًا بإحكام عبر آلية تشابك آلية؛ ويؤدي هذا إلى خط التماس المحكم والسلامة الهيكلية العالية، مما يوفر أداءً أفضل في تحمل الأحمال من العوارض القياسية المكونة من قطعة واحدة. تتميز العوارض P بمقطع عرضي مغلق مكون من قطعة واحدة وهي مناسبة لأنظمة الرفوف متوسطة التحمل. العارضة المتشابكة: تتكون من أقسام علوية وسفلية منفصلة يتم تشابكها وتثبيتها معًا تلقائيًا بواسطة آلية ربط، مما يضمن خط التماس المحكم والخالي من الفجوات.
P-Beam: تم تشكيله على شكل مقطع مغلق واحد؛ يتميز بهيكل بسيط ومناسب للأرفف متوسطة التحمل.
تثقيب الخطاف/العلامة التبويبية: تتوفر معدات تثقيب الخطاف/العلامة التبويبية الاختيارية (انظر البند 7 لمزيد من التفاصيل).
المواصفات: الارتفاع 40–120 ملم، العرض 30–50 ملم، السُمك 0.8–2.0 ملم.

3. آلة تشكيل اللفائف الباردة لأرضيات الرفوف
معدات تشكيل متخصصة لإنتاج أرضيات الرفوف (الأرفف الأفقية). يدعم السطح العناصر الصغيرة أو السائبة ويتميز عادةً بمظهر مسطح أو مضلع مقوى أو ذو حواف، مما يوفر سطحًا أملسًا وتوزيعًا موحدًا للحمل.
تشكيل الأضلاع المقواة: يتم تشكيل اللوحة الأساسية والأضلاع على شكل لفة كوحدة متكاملة، مما يعزز القدرة على تحمل الأحمال.
الحواف: تعمل حواف الحواف على زيادة القوة الهيكلية وتوفر مظهرًا أنيقًا وجماليًا.
المواصفات: العرض 200–1200 ملم، السُمك 0.4–1.5 ملم.
التكوينات الاختيارية: يمكن تجهيزها بوحدات التشفيه والتكديس التلقائية لتعزيز مستويات الأتمتة.

4. آلة تشكيل اللفائف الباردة لأرفف الأقواس القطرية
معدات تشكيل متخصصة لإنتاج دعامات الرفوف القطرية (مكونات التعزيز القطرية). تعمل هذه الدعامات على تعزيز الجزء الخلفي من وحدة الرفوف، مما يعزز الاستقرار العام ومقاومة الحمل الجانبي؛ وتكون المقاطع عادةً على شكل حرف C، أو على شكل حرف U، أو أنبوبية.
تسطيح/ثقب الأطراف: تسطيح خطي وثقب ثقوب التثبيت في كلا الطرفين؛ مما يلغي الحاجة إلى المعالجة الثانوية.
القطع بطول ثابت: القطع التلقائي لأطوال محددة بدقة ±0.5 مم.
المواصفات: العرض 20–50 ملم، السُمك 0.8–2.5 ملم.

5. آلة لحام أوتوماتيكية لعوارض الرفوف
معدات لحام آلية مصممة لربط ألواح التوصيل بكلا طرفي العارضة. يعد اللحام الشعاعي خطوة حاسمة في إنتاج الرفوف، مما يؤثر بشكل مباشر على دقة التجميع والسلامة العامة لتحمل الأحمال. تحدد جودة اللحام قوة الاتصال بين العارضة والعمود. اللحام الأوتوماتيكي ثنائي البندقية: اللحام المتزامن في كلا الطرفين يعزز الكفاءة بشكل كبير؛ مثالي للإنتاج المستمر بكميات كبيرة.
دقة تحديد المواقع العالية: تضمن تركيبات تحديد المواقع الهوائية وضعًا دقيقًا للموصلات وجودة لحام متسقة.
سهولة التشغيل: التحكم PLC مع إعدادات معلمات شاشة اللمس وبدء التشغيل بلمسة واحدة؛ لا حاجة إلى لحام متخصص.
التطبيقات: لحام موصلات نهاية العارضة المختلفة (الخطافات/الأسنان)؛ مصممة للاستخدام مع معدات ختم/تشكيل خطاف العارضة.

6. آلة لحام أوتوماتيكية لأعمدة الرفوف
معدات لحام آلية مصممة خصيصًا لتوصيل المكونات الموجودة في قاعدة أو أعلى القوائم. يقوم بلحام الألواح الأساسية أو الألواح العلوية أو أدوات التقوية، مما يضمن اتصالات آمنة بين العمود والأرضية أو الهياكل الأخرى، وبالتالي ضمان السلامة العامة لنظام الرفوف.
مستوى عالٍ من الأتمتة: يتميز بتحديد المواقع والتثبيت واللحام تلقائيًا —عملية مؤتمتة بالكامل.
اللحام متعدد المواضع: قادر على لحام الألواح الأساسية والألواح العلوية وأدوات التقوية والنقاط الأخرى.
التطبيقات: لحام الألواح الأساسية المستقيمة والألواح العلوية وأدوات التقوية.

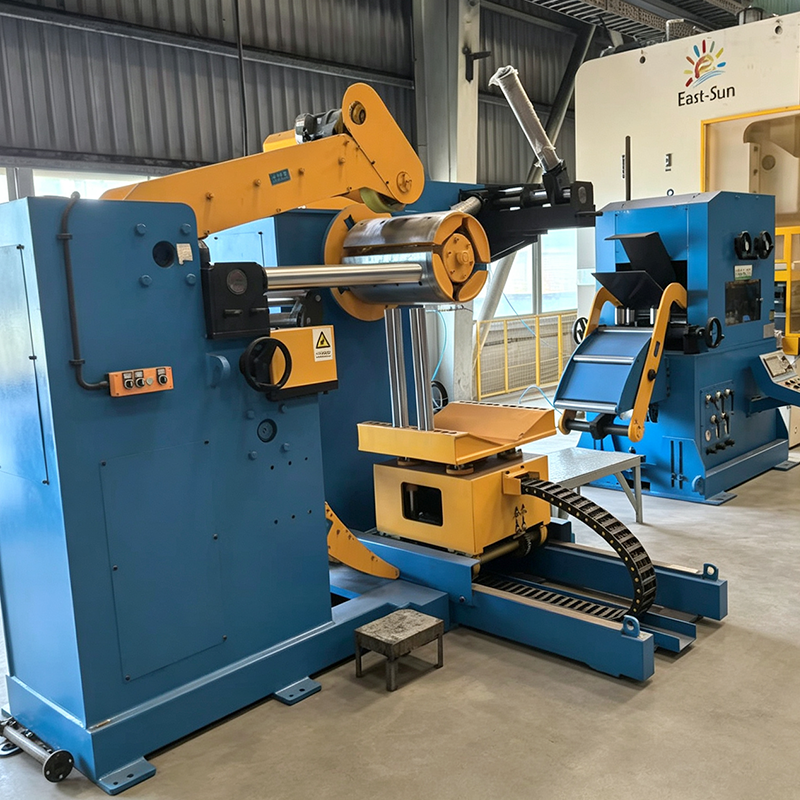

7. معدات الختم والتشكيل لخطافات عوارض الرفوف
معدات الختم والتشكيل المخصصة لإنتاج الخطافات (الموصلات) الموجودة في طرفي العارضة. تتطلب هذه الخطافات —علامات التبويب المعدنية التي تربط العارضة بالعمود— دقة وقوة أبعاد عالية، حيث تحدد هذه العوامل بشكل مباشر استقرار الاتصال.
نظام متكامل متعدد المحطات: يجمع بين التثقيب والتشكيل والثني والقطع في وحدة واحدة؛ سرعة ختم 60–90 ضربة في الدقيقة.
دقة عالية: دقة أبعاد الخطاف البالغة ±0.1 مم تضمن محاذاة دقيقة مع الفتحات المستقيمة.
تكامل النظام: يتم لحام الخطافات المشكلة بكلا طرفي العارضة باستخدام آلة لحام العارضة الأوتوماتيكية (البند 5).
يمكن إقرانها بآلة تشكيل العارضة بالدرفلة الباردة لإنشاء خط إنتاج عارضة كامل: تشكيل العارضة → النقل المباشر → التغذية التلقائية للخطاف → اللحام التلقائي → إخراج المنتج النهائي.

ثالثا. نظرة عامة على تكوين خط الإنتاج

لا. اسم المعدات الغرض الأساسي المواصفات المعمول بها
1 آلة تشكيل اللفائف العمودية التشكيل العمودي (مقاطع دائرية/مقسمة إلى ثمانيات) السماكة: 1.2–4.0 مم
آلة تشكيل اللفائف ذات الشعاعين، سمك تشكيل العارضة الصندوقية/العارضة على شكل حرف P: 0.8–2.0 مم
3 آلة تشكيل ألواح الرفوف (أنواع الأضلاع المسطحة/المقواة) السُمك: 0.4–1.5 مم
4 آلة تشكيل لفائف الدعامات/قضبان الربط تشكيل الدعامات وقضبان الربط. السُمك: 0.8–2.5 مم
5 آلة لحام العوارض الأوتوماتيكية: لحام أوتوماتيكي لموصلات نهايات العوارض لاستخدامها مع العوارض
6 آلة اللحام العمودية الأوتوماتيكية: لحام الألواح الأساسية العمودية/الألواح العلوية. للاستخدام مع القوائم
7 آلة ختم موصلات الشعاع ختم/تشكيل موصلات الشعاع (الخطافات) سرعة الختم: 60–90 ضربة/دقيقة

الرابع. المزايا الأساسية

1. خط متكامل، حل شامل
تغطي مجموعة المعدات الكاملة عمليات التشكيل واللحام والتثقيب للمكونات الأساسية الأربعة لرفوف التخزين (الأعمدة والعوارض والأرفف والأقواس). يؤدي هذا إلى التخلص من الحاجة إلى مصادر متعددة البائعين؛ حيث أن المعدات متوافقة وفعالة للغاية، مما يقلل الوقت اللازم للإنتاج.

2. الأدوار المتخصصة والكفاءة المضاعفة
تعمل كل آلة بشكل مستقل ولكن بشكل تعاوني، مما يتيح نظام إدارة متكامل وذكي للخط بأكمله. يتطلب الخط الواحد 3–5 مشغلين فقط، مما يقلل تكاليف العمالة بنسبة 60% مقارنة بطرق المعالجة المجزأة التقليدية.

3. دقة عالية، مما يضمن سلامة الرف
بالنسبة للأعمدة التي يبلغ طولها 16 مترًا، يكون الخطأ التراكمي < ±1 مم ودقة موضع الفتحة ±0.1 مم؛ ويتم التحكم بدقة في دقة الاتصال بين العوارض والأعمدة. تضمن الدقة العالية التثبيت السلس والاستقرار الهيكلي والقدرة الآمنة على تحمل الأحمال.

4. تغيير الأدوات تلقائيًا، إنتاج مرن
تتميز جميع الآلات بإمكانيات تغيير الأدوات تلقائيًا —تقوم المحركات التي يتم التحكم فيها بواسطة PLC بضبط عرض الفتحة ومواضع التدحرج تلقائيًا. يتطلب تبديل المواصفات ببساطة إدخال قيم جديدة، وهي عملية تكتمل خلال 3 دقائق فقط. يعد هذا مثاليًا للتبديل السريع بين الطلبات التي تتضمن أنواعًا ومواصفات متنوعة من المنتجات.

5. قوية ومتينة وموثوقة
تخضع إطارات الماكينة للتلطيف للتخلص من الضغط الداخلي، مما يضمن صلابة عالية ومقاومة للتشوه.
يتم تصنيع الأسطوانات من الفولاذ الخاص Cr12MoV، ويتم معالجتها بالتبريد الفراغي والمعالجة بالتبريد العميق لتحقيق صلابة HRC58–62.
يتم الحصول على المكونات الكهربائية الرئيسية من العلامات التجارية اليابانية أو الألمانية لضمان التشغيل المستقر على المدى الطويل.

6. التحكم الذكي، سهولة التشغيل
يتميز بالتحكم التلقائي الكامل في PLC وشاشة HMI تعمل باللمس؛ إعدادات المعلمات بديهية ومريحة، ويتضمن النظام تشخيصًا تلقائيًا للأخطاء والإنذارات، مما يقلل من متطلبات المهارات للمشغلين.

الخامس. مجالات التطبيق

تُستخدم سلسلة معدات رفوف المستودعات الذكية على نطاق واسع في:

المستودعات الآلية الذكية: تضمن مكونات الرفوف عالية الدقة التشغيل الفعال لأنظمة التخزين الآلية.

مراكز لوجستيات التجارة الإلكترونية: تلبية الحاجة إلى التخزين والاسترجاع الفعال لمخزونات المنتجات الضخمة.

مستودعات التصنيع: إنتاج كميات كبيرة مخصصة من مكونات الرفوف الثقيلة.

التخزين بسلسلة التبريد: مواد مقاومة للعوامل الجوية مناسبة للبيئات ذات درجات الحرارة المنخفضة والرطوبة العالية.

البيع بالتجزئة ومحلات السوبر ماركت: رفوف العرض وأنظمة الرفوف متوسطة التحمل.

السادس. الخدمة والدعم

تصميم الحلول: اختيار المعدات المخصصة وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء وتخطيط القدرات.

التصنيع المخصص: دعم التخصيص غير القياسي، مع الإشراف الكامل بدءًا من تصميم اللفة وحتى تصنيع الماكينة بالكامل.

التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.

دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون تأشيرات صالحة ومتاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.

السابع. لماذا تختارنا

ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة، وعمليات محسنة، وجودة موثوقة.

قدرات خط الإنتاج الشاملة: المعدات التي تغطي تشكيل ولحام جميع مكونات الرفوف الأساسية.

الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال.

قدرات هندسية مخصصة قوية: القدرة على تصميم خطوط تشكيل الدرفلة الباردة المعقدة المختلفة المصممة خصيصًا لتلبية احتياجات العملاء المحددة.

شبكة الخدمات العالمية: مهندسون يتمتعون بتأشيرات جاهزة للاستخدام وقدرات الاستجابة السريعة.

اتصل بنا للحصول على مقترحات وعروض أسعار مفصلة!
