خط تشكيل إطارات الأبواب والنوافذ — شركة مصنعة محترفة تقدم حلولاً شاملة تغطي قطاع الأبواب والنوافذ بأكمله، مع تسليم شامل من الشريط الفولاذي إلى المنتج النهائي.
نظرة عامة على I.Series
خط تشكيل إطارات الأبواب والنوافذ هو نظام إنتاج كامل لتشكيل الإطارات على البارد مصمم خصيصًا لتصنيع مختلف مقاطع إطارات الأبواب والنوافذ الفولاذية. باعتبارها مكونات هيكلية أساسية لأنظمة الأبواب والنوافذ المعمارية، فإن دقة المقطع العرضي والقوة الهيكلية لهذه الإطارات تحدد بشكل مباشر جودة التركيب وأداء الختم وعمر الخدمة. باستخدام عملية تشكيل الأسطوانة الباردة المستمرة، تقوم هذه المعدات بتحويل الملفات المعدنية إلى مقاطع نهائية من خلال سير عمل متكامل —يشمل فك اللفائف وتسويتها وثقبها وتشكيل الأسطوانة وقطعها وتفريغها— في تمريرة واحدة.
تستخدم عملية التشكيل بالدرفلة الباردة سلسلة من بكرات التشكيل المرتبة بشكل تسلسلي لثني الشرائط المعدنية (مثل الملفات) بشكل عرضي بشكل مستمر، وتشكيلها بسرعة إلى مقاطع مفتوحة أو مغلقة. بالمقارنة مع طرق الختم أو الثني التقليدية، يوفر التشكيل بالدرفلة الباردة مزايا كبيرة، بما في ذلك الاستخدام العالي للمواد، ودقة الأبعاد الفائقة، وكفاءة الإنتاج العالية، والتكاليف المنخفضة.
توفر هذه السلسلة حلولاً شاملة لتشكيل اللفائف الباردة لمجموعة كاملة من مقاطع إطارات الأبواب والنوافذ —بما في ذلك الإطارات المفتوحة والإطارات المغلقة وإطارات النوافذ الداخلية. وهو متوافق مع مواد مختلفة، مثل الفولاذ المدرفل على البارد، والفولاذ المجلفن، والفولاذ المقاوم للصدأ، وتتراوح سماكة المناولة من 0.8 مم إلى 2.0 مم. تتميز المعدات بالتحكم الآلي الكامل في PLC وشاشة HMI تعمل باللمس، مما يضمن سير عمل آلي مستمر بدءًا من فك اللف وحتى تفريغ المنتجات النهائية.
تتوافق المنتجات بشكل صارم مع معيار الصناعة JG/T 152-2003، "مقاطع الفولاذ لإطارات الأبواب السكنية متعددة الوظائف". ينطبق هذا المعيار على مقاطع إطارات الأبواب السكنية متعددة الوظائف المصنعة من صفائح أو شرائح فولاذية مدرفلة على البارد باستخدام عمليات التشكيل بالدرفلة على البارد.
الثاني. مقدمة لأنواع المعدات المختلفة

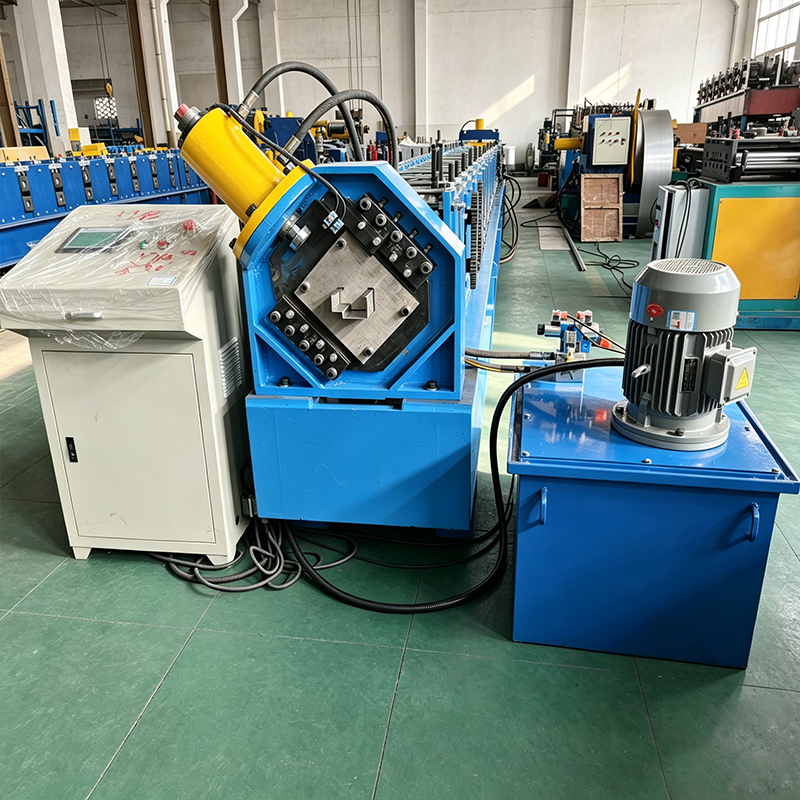

1. معدات تشكيل الانحناء البارد لإطارات الأبواب والنوافذ المفتوحة
نظرة عامة على المعدات
معدات تشكيل الانحناء البارد لإطارات الأبواب والنوافذ المفتوحة هي خط إنتاج متخصص لتشكيل الانحناء البارد لإنتاج مقاطع إطارات الأبواب والنوافذ الفولاذية من النوع المفتوح. تتميز مقاطع الفولاذ المنحنية على البارد ذات المقطع المفتوح بأشكال مقطعية بسيطة نسبيًا وعمليات تشكيل ناضجة، مما يجعلها واحدة من أكثر أنواع مقاطع إطارات الأبواب والنوافذ استخدامًا على نطاق واسع في السوق. يمكن للمعدات إنتاج مقاطع مفتوحة مختلفة مثل إطارات الأبواب الأمنية وإطارات الأبواب المقاومة للحريق وإطارات الأبواب العادية.
المزايا الأساسية
مقاطع متعددة في آلة واحدة، إنتاج مرن: يتيح إنتاج أنواع متعددة من المقاطع على آلة واحدة، وتلبية احتياجات الإنتاج لمواصفات مختلفة لإطارات الأبواب والنوافذ.
كفاءة واستقرار عاليان: يمكن أن تصل سرعة خط الإنتاج إلى 0-15 م/دقيقة، مع أداء مستقر وموثوق.
تشكيل عالي الدقة: مادة الأسطوانة هي GCr15، مطفأة (HRC58-62)، ذات صلابة عالية ومقاومة جيدة للتآكل.
التحكم الآلي الكامل: يتيح نظام التحكم الآلي PLC إدارة رقمية كاملة العمليات.
تكوين المعدات
تتكون المعدات بشكل أساسي من آلة التغذية، وقسم التوجيه، وقسم التسوية، وجهاز التثقيب، ووحدة التشكيل الرئيسية، وآلة القطع، وطاولة الاستقبال، وخزانة التحكم الكهربائية، ومكونات أخرى. تستخدم المحطة الهيدروليكية المراكم والتحكم PLC، مما يتيح التثقيب والقص بسرعة عالية. مجهزة بأجهزة تثقيب وأخاديد هيدروليكية مختلفة، يمكنها قطع/ثقب جميع الثقوب/الأخاديد اللازمة عبر الإنترنت، مما يسمح بثني المنتجات مباشرة في إطارات الأبواب أو النوافذ الكاملة دون مزيد من المعالجة.
التطبيقات: إطارات أبواب الأمان، إطارات الأبواب المقاومة للحريق، إطارات الأبواب العادية، بطانات النوافذ الفولاذية المصنوعة من مادة PVC، مقاطع بطانة الأبواب الفولاذية، إلخ.
2. معدات تشكيل الانحناء البارد لإطارات الأبواب والنوافذ ذات المقطع المغلق
نظرة عامة على المعدات
معدات تشكيل الانحناء البارد لإطارات الأبواب والنوافذ ذات المقطع المغلق هي خط إنتاج متخصص لتشكيل الانحناء البارد لإنتاج مقاطع إطارات الأبواب والنوافذ الفولاذية ذات المقطع المغلق. بالمقارنة مع الفولاذ المنحني البارد ذو المقطع المفتوح، فإن الفولاذ المنحني البارد ذو المقطع المغلق له شكل مقطع عرضي أكثر تعقيدًا وغير متماثل بشكل عام، مما يؤدي إلى اختلافات كبيرة في مراقبة جودة اللحام والتحكم في الأبعاد ومعدات التشكيل. توفر المقاطع المغلقة مزايا كبيرة مثل القوة الهيكلية العالية ومقاومة الالتواء الجيدة والجاذبية الجمالية، مما يجعلها نوع المقطع المفضل للأبواب والنوافذ الفولاذية عالية الجودة.
المزايا الأساسية
قوة عالية مع المقاطع المغلقة: يشكل المقطع المغلق هيكلًا أنبوبيًا مغلقًا، مما يؤدي إلى توزيع أكثر توازناً للإجهاد تحت القوى الخارجية وقوة هيكلية أعلى بكثير من المقاطع المفتوحة.
تقنية اللحام المتقدمة: تستخدم المقاطع المغلقة طريقتين للإغلاق: اللحام والتشابك. يستخدم اللحام بشكل أساسي في إنتاج مقاطع مغلقة مشكلة على البارد مصنوعة من شرائح الفولاذ الهيكلي الكربوني وشرائح الفولاذ السبائكي، مع طرق شائعة بما في ذلك اللحام الحثي عالي التردد، واللحام بالمقاومة عالية التردد، ولحام غاز التنغستن الخامل. يستخدم التشابك بشكل أساسي في إنتاج مقاطع مغلقة مشكلة على البارد مصنوعة من شرائح رقيقة مطلية.
تمريرات تشكيل دقيقة متعددة: يتطلب تشكيل المقطع المغلق المزيد من التمريرات (حوالي 41 تمريرة) وأدوات تشوه مساعدة لضمان أبعاد المقطع المغلق المستقرة والمفاصل الضيقة.
جودة تشكيل مستقرة: إن استخدام عمليات التشكيل واللحام المناسبة يضمن جودة تشكيل ولحام مستقرة وموثوقة.
التطبيقات: إطارات أبواب أمنية عالية الجودة، وإطارات أبواب مقاومة للحريق، وإطارات نوافذ مغلقة، وأنظمة إطارات أبواب ونوافذ المباني السكنية والتجارية الراقية.

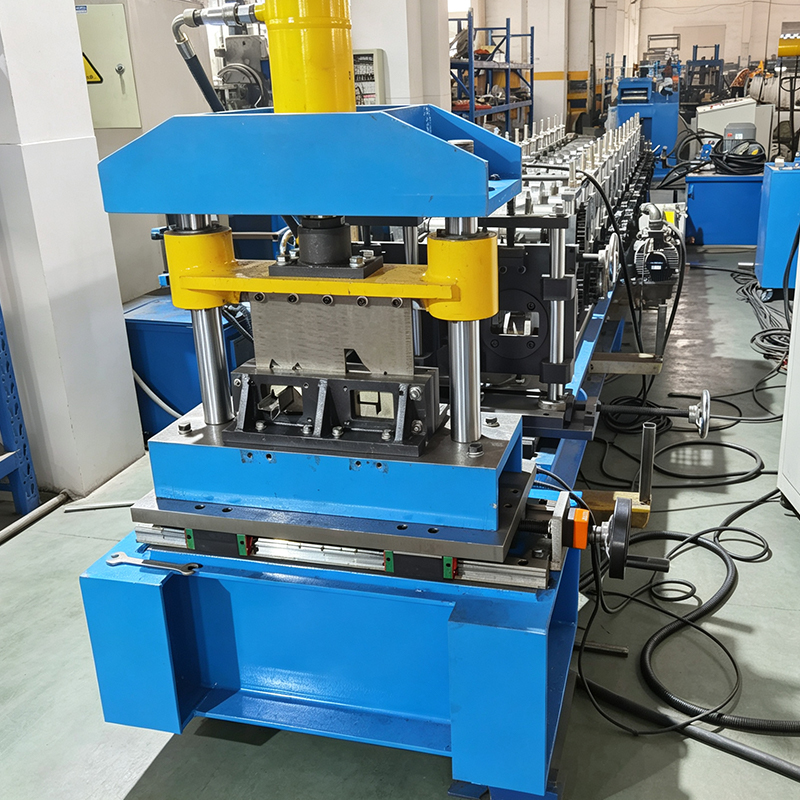

3. معدات تشكيل الانحناء البارد لإطارات النوافذ الداخلية
نظرة عامة على المعدات
معدات تشكيل الانحناء البارد لإطارات النوافذ الداخلية عبارة عن خط إنتاج متخصص لتشكيل الانحناء البارد لإنتاج مقاطع إطارات النوافذ الداخلية الفولاذية وبطانات النوافذ الفولاذية PVC. إطار النافذة الداخلي هو هيكل الإطار المحيط بفتحة النافذة على كلا الجانبين والأعلى في نظام الباب والنافذة؛ وتحدد دقته المقطعية بشكل مباشر جودة التركيب وأداء الختم للنافذة.
المزايا الأساسية
تشكيل إطار النافذة الداخلية بشكل احترافي: مصمم خصيصًا لخصائص المقطع العرضي لملامح إطار النافذة الداخلية، مما يؤدي إلى دقة تشكيل عالية واتساق جيد.
دعم النوافذ المصنوعة من مادة PVC: يمكن إنتاج بطانات فولاذية للنوافذ المصنوعة من مادة PVC، وهي معدات دعم رئيسية في تصنيع الأبواب والنوافذ المصنوعة من مادة PVC.
الإنتاج متعدد الأنواع: يمكنه إنتاج أنواع متعددة من الألواح على جهاز واحد، مع كفاءة إنتاج عالية واستقامة جيدة.
المعدات المدمجة: يتميز الخط بأكمله بتصميم مدمج ومساحة صغيرة ومناسب لتخطيطات المصانع المختلفة.
تكوين المعدات
تتكون المعدات بشكل أساسي من آلة التغذية، وقسم التوجيه، وقسم التسوية، والتثقيب، ووحدة التشكيل الرئيسية، وآلة القطع، وطاولة الاستقبال، وخزانة التحكم الكهربائية. عملية الإنتاج هي: التغذية → التسوية → التثقيب → التشكيل → القطع → الاستقبال.
التطبيقات: بطانة فولاذية للنوافذ من مادة PVC، إطار نافذة داخلي فولاذي، بطانة فولاذية داخلية للأبواب والنوافذ، إلخ.
ثالثا. المعايير الفنية لسلسلة المعدات
معلمة العنصر
المواد القابلة للتطبيق: الصفائح المدرفلة على البارد، الصفائح المجلفنة، الفولاذ المقاوم للصدأ، Q235، إلخ.
سمك المادة: 0.8–2.0 مم (قابل للتخصيص)
قوة المادة ≤350 ميجا باسكال
سرعة خط الإنتاج: 0–15 م/دقيقة (حتى 20 م/دقيقة)
عدد محطات التشكيل: 18–41 (اعتمادًا على تعقيد الملف الشخصي)
قطر العمود Φ60–Φ80 مم
مادة الأسطوانة: GCr15/Cr12MoV، مطفأة (HRC 58–62)
قوة المحرك الرئيسي: 5.5–15 كيلو وات
دقة القطع ±0.5 مم
نظام التحكم: التحكم الآلي بالكامل PLC
المشغلون 1 شخص
الرابع. عملية الإنتاج
فك اللفائف → التسوية → التثقيب → التشكيل بالدرفلة → القطع → التفريغ
وصف العملية
فك اللفائف: قم بتحميل اللفائف المعدنية على جهاز فك اللفائف لتغذية المواد بشكل مستقر.
التسوية: تسوية دقيقة باستخدام جهاز التسوية للتخلص من الإجهاد الداخلي للمواد.
التثقيب: تقوم وحدة التثقيب الهيدروليكية بإجراء تثقيب دقيق لثقوب التركيب، وثقوب القفل، وما إلى ذلك.
التشكيل بالدرفلة: تشكيل تدريجي متعدد المراحل بالدرفلة الباردة لتشكيل مقاطع إطارات الأبواب والنوافذ القياسية تدريجياً.
القطع: يضمن القطع الهيدروليكي ذو الطول الثابت دقة عالية وحواف نظيفة وناعمة.
التفريغ: إخراج المنتجات النهائية بطريقة منظمة.
الخامس. مجالات التطبيق
تُستخدم مقاطع إطارات الأبواب والنوافذ التي تنتجها سلسلة المعدات هذه على نطاق واسع في القطاعات التالية:
المباني السكنية والمدنية: أنظمة إطارات الأبواب والنوافذ للمكاتب ومتاجر البيع بالتجزئة والمنازل الخاصة والشقق— تتميز بقوة عالية ومقاومة للتآكل ودقة أبعاد عالية.
المباني التجارية والعامة: أنظمة إطارات الأبواب والنوافذ لمراكز التسوق والفنادق والمباني المكتبية والمستشفيات والمدارس—التي تلبي المعايير المعمارية العالية.
الأبواب الأمنية والمعرضة للحريق: إنتاج آلي بالكامل لإطارات الأبواب الأمنية والمعرضة للحريق —التي تعمل كمكونات هيكلية أساسية لهذه الأبواب.
الأبواب والنوافذ المصنوعة من مادة UPVC (المقواة بالفولاذ): إنتاج مقاطع تقوية الفولاذ للأبواب والنوافذ المصنوعة من مادة UPVC — المعدات المساعدة الرئيسية لتصنيعها.
المباني الصناعية: مقاطع إطارات الأبواب والنوافذ للمنشآت الصناعية والمستودعات والمرافق المماثلة.
مشاريع التصدير: إنتاج مقاطع إطارات الأبواب والنوافذ المخصصة للأسواق الدولية.
السادس. توقعات السوق
بفضل النمو المستمر لصناعة البناء العالمية وارتفاع معايير الجودة للأبواب والنوافذ، يظهر سوق معدات التشكيل بالدرفلة الباردة لإطارات الأبواب والنوافذ اتجاهًا إيجابيًا للنمو.
استمرار النمو في سوق معدات التشكيل بالدرفلة الباردة: بحلول عام 2025، تجاوز حجم سوق معدات التشكيل بالدرفلة الباردة في الصين 18 مليار يوان صيني، بمعدل نمو سنوي مركب (CAGR) يبلغ حوالي 7.2%. وارتفع الإنتاج المحلي من الفولاذ المشكل على البارد بنحو 8.3% على أساس سنوي، مع وجود طلب قوي بشكل خاص في قطاعات مثل إطارات أبواب البناء وإطارات الفولاذ الخفيف. أصبحت خطوط التشكيل بالدرفلة الباردة عالية السرعة وعالية الدقة والآلية بالكامل هي الخيار السائد للمشترين.
المزايا الهامة لمقاطع الأبواب والنوافذ الفولاذية: توفر المقاطع الفولاذية المشكلة على البارد لإطارات الأبواب والنوافذ فوائد مثل أشكال المقطع العرضي المحسنة ودقة الأبعاد العالية وخصائص الوزن الخفيف. يتم تصنيع مقاطع إطار الباب الفولاذي من صفائح أو شرائح فولاذية مدرفلة على البارد باستخدام عمليات الثني والدرفلة على البارد، مع الالتزام بمعايير الصناعة المعمول بها.
التشكيل بالدرفلة الباردة يحل محل العمليات التقليدية: تتيح تقنية التشكيل بالدرفلة الباردة المعالجة السريعة للمواد المعدنية، مما يعزز كفاءة الإنتاج بشكل كبير مع تقليل استهلاك الطاقة وتكاليف التصنيع. تضمن المعالجة عالية الدقة الاستقرار والاتساق، مما يلبي المتطلبات الصارمة لصناعة البناء فيما يتعلق بدقة المكونات.
توسيع أسواق التصدير: دخلت معدات التشكيل بالدرفلة الباردة الصينية لإطارات الأبواب بنجاح الأسواق الأوروبية، مثل إسبانيا، ويستمر الطلب الدولي على معدات تشكيل إطارات الأبواب والنوافذ عالية الجودة في الصين في النمو.
السابع. الخدمة والدعم
تصميم الحلول: اختيار المعدات المخصصة وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع المخصص: دعم التخصيص غير القياسي؛ يمكن تقديم الطلبات باستخدام الرسومات المقطعية أو العينات، مع الإشراف الكامل بدءًا من تصميم اللفة وحتى تصنيع الماكينة بالكامل.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار، إلى جانب الدعم الفني عبر الإنترنت طوال دورة حياة المنتج؛ يحمل المهندسون جميع التأشيرات اللازمة وهم متاحون للخدمة في الموقع في جميع أنحاء العالم.
التحسين المستمر: تتوفر خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
ثامناً. لماذا تختارنا؟
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة.
مجموعة منتجات شاملة: توريد شامل لجميع أنواع إطارات الأبواب والنوافذ، بما في ذلك الإطارات المفتوحة والمغلقة وإطارات النوافذ الداخلية.
التصنيع عالي الدقة: دقة القطع ±0.5 مم، وهو ما يتجاوز معايير الصناعة بكثير.
الإنتاج الفعال: سرعات الخط 0–15 م/دقيقة؛ يمكن تشغيل الخط بأكمله بواسطة شخص واحد.
التحكم الذكي الآلي بالكامل: أتمتة PLC مع واجهة شاشة تعمل باللمس؛ تتميز بالإعداد بلمسة واحدة والعد التلقائي.
الامتثال لمعايير الصناعة: تلتزم المنتجات بشكل صارم بمعيار JG/T 152-2003 الخاص بـ "مقاطع إطار الأبواب السكنية متعددة الوظائف المصنوعة من الفولاذ".
المتانة القوية: تضمن بكرات GCr15/Cr12MoV المطفأة (HRC 58–62) عمر خدمة طويل ودقة ثابتة.
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال.
