أنا. مقدمة عن المعدات
آلة تشكيل عوارض الرفوف (عوارض متشابكة على شكل حرف C) هي معدات تشكيل متخصصة بالدرفلة الباردة مصممة لإنتاج عوارض رفوف المستودعات (مكونات تحمل الأحمال الأفقية). باعتبارها المكون الأساسي الذي يدعم الحمل بشكل مباشر داخل نظام الرفوف، فإن قدرة العارضة على تحمل الحمل وقوتها الهيكلية هي عوامل حاسمة لسلامة الرف وعمر الخدمة.
تستخدم هذه المعدات عملية فريدة تدمج التشكيل مع التشابك الخطي: يتم أولاً دحرجة الشريط الفولاذي على البارد إلى مقطعين متماثلين على شكل حرف C، ثم يتم ربطهما وجهًا لوجه وضغطهما بواسطة آلية متشابكة لإنشاء العارضة النهائية. يدمج خط الإنتاج عمليات متعددة —بما في ذلك فك اللف، والتسوية، والتشكيل باللف البارد، والتشابك المباشر، وعمليات القطع حسب الطول— مما يتيح حقًا التشغيل "شخص واحد، آلة واحدة" والإنتاج "بلمسة واحدة".
يتم إنشاء العارضة المتشابكة ذات المقطع C عن طريق الضغط تلقائيًا ولف مقطعين فولاذيين على شكل حرف C معًا وجهًا لوجه. يعمل هذا التصميم المتشابك على مضاعفة سمك السطحين العلوي والسفلي للعارضة؛ واستنادًا إلى مبادئ تصميم الهيكل الفولاذي، يعمل هذا التكوين على تعظيم قدرة المادة على تحمل الأحمال. بالمقارنة مع العوارض التقليدية ذات الشكل الواحد أو الأنابيب المربعة، توفر العوارض المتشابكة قدرة تحمل فائقة لنفس الوزن وتتطلب مواد أقل لتحقيق نفس أداء تحمل الأحمال.
المعدات متوافقة مع مختلف المواد الخام، بما في ذلك الملفات المدرفلة على البارد، والملفات المجلفنة، والفولاذ عالي القوة. إنه يستوعب سماكات المواد التي تتراوح من 1.2 مم إلى 2.0 مم ويوفر عرضًا قابلاً للتخصيص، مما يلبي متطلبات الإنتاج لمجموعة كاملة من عوارض الرفوف الخفيفة والمتوسطة والثقيلة.
الثاني. المزايا الأساسية ونقاط البيع
1. تصميم متشابك مزدوج الشكل لزيادة قدرة تحمل الأحمال
يتم ربط مقطعين فولاذيين على شكل حرف C وجهاً لوجه، مما يؤدي إلى مضاعفة سمك القسمين العلوي والسفلي بشكل فعال.
يعمل على تعظيم قدرة المواد على تحمل الأحمال مع توفير فوائد الوزن الخفيف والقوة العالية والتكلفة المنخفضة.
يضمن هيكل العارضة الصندوقية المتشابكة الاستقرار والموثوقية، مع أداء ممتاز فيما يتعلق بالأحمال الموزعة والحد الأدنى من الانحراف.
تصل سعة التحميل القصوى إلى 5000 كجم لكل مستوى، مما يلبي متطلبات التخزين الثقيلة.
2. تصميم خفيف الوزن لتكاليف إجمالية أقل
يحقق قدرة تحمل فائقة باستخدام مواد أخف وزناً، مما يزيد من كفاءة استخدام المواد.
تعمل العارضة المتشابكة خفيفة الوزن على تقليل الحمل الإجمالي على نظام الرفوف، وبالتالي خفض تكاليف الاستثمار في القوائم والأساسات.
وبالمقارنة مع عوارض الأنابيب المربعة التقليدية أو العوارض الملحومة، فإنها توفر 15% – 25% في استخدام المواد لنفس قدرة تحمل الأحمال.
3. التشابك المضمن مع المعالجة المتكاملة للغاية
بعد تشكيل الملفين على شكل حرف C بشكل منفصل، يتم ربطهما تلقائيًا بواسطة وحدة قلب وربط مضمنة.
تتم عملية التشابك بشكل آلي بالكامل، ولا تتطلب أي مساعدة في التجميع اليدوي.
يتم إكمال العملية بأكملها —من فك الملف إلى المنتج النهائي— في تمريرة واحدة، مما يقلل من التعامل مع المواد بين المراحل ويقصر دورات الإنتاج.
4. تشكيل عالي الدقة للحصول على جودة متسقة
يستخدم عملية تشكيل الأسطوانة الباردة التدريجية متعددة المراحل، مما يضمن دقة الأبعاد العالية وجودة السطح الفائقة.
تُصنع الأسطوانات من الفولاذ GCr15 أو Cr12MoV، ويتم معالجتها بالتبريد الفراغي والمعالجة بالتبريد العميق لتحقيق صلابة HRC 58–62 ومقاومة ممتازة للتآكل.
يتميز بـ 18–22 مرحلة تشكيل لضمان تشكيل المقاطع العرضية المعقدة بدقة في تمريرة واحدة.
أداء مستقر للمعدات مع الحد الأدنى من وقت الإنتاج المساعد.
5. إنتاج متعدد الاستخدامات ومرن
يمكن لخط إنتاج واحد تصنيع عوارض متشابكة بمواصفات مختلفة.
يمكن تخصيص مقاطع العارضة من حيث العرض والارتفاع والسمك لتناسب متطلبات تحمل الأحمال المختلفة.
مناسب بشكل مثالي للتبديل السريع للإنتاج بين الطلبات التي تتضمن أصنافًا ومواصفات متعددة للمنتجات.
تتوفر ميزات اختيارية مثل التثقيب والنقش واللحام لتلبية الاحتياجات المتنوعة.
6. التحكم الذكي، سهولة التشغيل
تحكم PLC آلي بالكامل مع واجهة HMI بشاشة تعمل باللمس؛ إعدادات المعلمات بديهية ومريحة
يؤدي الخط بأكمله وظائف متعددة في الخط ويمكن تشغيله بواسطة شخص واحد
يسهل التشخيص التلقائي للأخطاء والإنذارات استكشاف الأخطاء وإصلاحها وصيانتها بسرعة
يقلل بشكل كبير من متطلبات المهارات للمشغلين
7. قوية ومتينة ومستقرة وموثوقة
يتميز إطار آلة التشكيل بصلابة عالية ومقاومة ممتازة للتشوه
يضمن ناقل الحركة الدودي التشغيل السلس ومستويات الضوضاء المنخفضة
تستخدم المكونات الكهربائية الرئيسية علامات تجارية مشهورة عالميًا مثل Siemens (PLC) وSchneider Electric
قادرة على التشغيل المستمر عالي الحمل لفترات طويلة؛ عمر خدمة طويل
ثالثا. المعايير الفنية
معلمة العنصر
المواد القابلة للتطبيق: لفائف مدرفلة على البارد، لفائف مجلفنة، فولاذ عالي القوة
سمك المادة: 1.2–2.0 مم (قابل للتخصيص)
عرض المادة: مخصص وفقًا لمتطلبات العميل

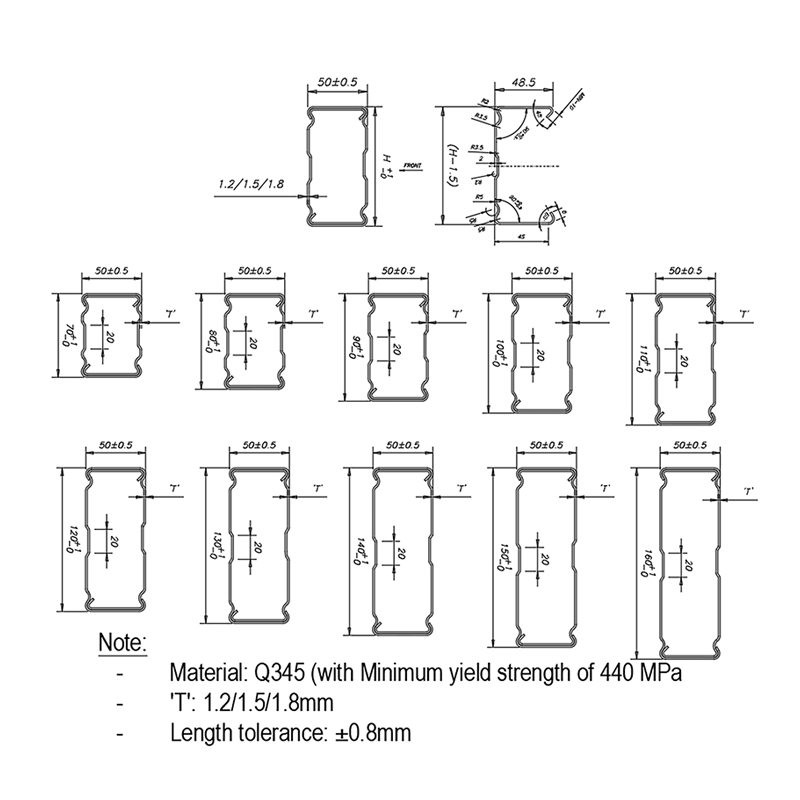

مواصفات شعاع "Clamshell": مخصصة وفقًا لرسومات العملاء
محطات التشكيل: 18–22 محطة
سرعة التشكيل: 0–15 م/دقيقة (قابلة للتخصيص)
مادة الأسطوانة GCr15 / Cr12MoV، HRC 58–62
نظام القيادة: محرك مخفض التروس الدودية
موتور سيمنز
التحكم الكهربائي: نظام تحكم PLC أوتوماتيكي بالكامل
المشغلون 1 شخص
الرابع. عملية الإنتاج

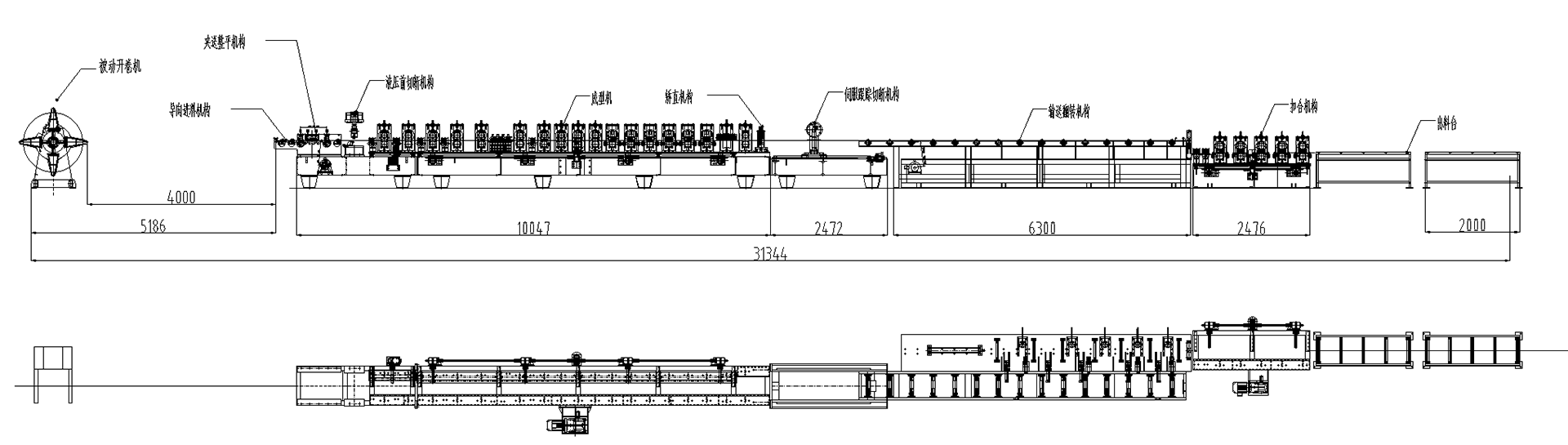

فك اللفائف وتغذيتها → التوجيه والتغذية الداخلية → التشكيل بالدرفلة الباردة → التثبيت/الوصل المباشر → القص حسب الطول → تفريغ المنتج النهائي
وصف خطوة العملية
فك اللفائف والتغذية: يدعم جهاز فك اللفائف الهيدروليكي أو المظلي لفائف الشريط الفولاذي
التوجيه والتغذية الداخلية: توجيه ومحاذاة الشريط تلقائيًا لضمان التغذية السلسة للشرائط ذات العرض المتفاوت
تشكيل اللفائف الباردة: تشكيل اللفائف الباردة التدريجي من خلال تمريرات متعددة
التثبيت/الوصل المباشر: يتم ربط ملفين على شكل حرف C تلقائيًا وجهًا لوجه ويتم تثبيتهما بإحكام بواسطة وحدة الدوران والوصل
القطع حسب الطول: قياس الطول والقطع تلقائيًا (عبر القص الهيدروليكي أو المنشار)؛ قطع عالية الدقة ونظيفة
تفريغ المنتج النهائي: تفريغ المنتجات النهائية؛ تشغيل سلس ومستمر للخط
الخامس. مجالات التطبيق
تُستخدم منتجات العارضة المصنعة بواسطة آلة تشكيل العارضة المتشابكة ذات الشكل C على نطاق واسع في أنظمة رفوف المستودعات المختلفة
رفوف المستودعات الثقيلة (رفوف من نوع العارضة)
يُعرف أيضًا باسم رفوف البليت أو رفوف حمولة الوحدة، وهو النوع الأكثر استخدامًا من أنظمة رفوف المستودعات. تعد العوارض المتشابكة ذات الشكل C هي الخيار السائد لعوارض الرفوف الثقيلة، حيث توفر قدرة عالية على تحمل الأحمال واستقرارًا هيكليًا.
مراكز لوجستيات التجارة الإلكترونية: لتلبية الحاجة إلى التخزين والاسترجاع الفعال للمخزونات الضخمة، فإن خصائص تحمل الأحمال العالية للعوارض المتشابكة تضمن استقرار الرفوف وسلامتها.
مستودعات التصنيع: تخزين المواد الخام والسلع النهائية لمختلف المصانع—أنظمة رفوف عالية السعة مصممة للأحمال الثقيلة.
رفوف المنصات: تستخدم لتخزين حمولات الوحدات المعبأة على منصات؛ يتم تطبيقها على نطاق واسع في قطاعات الخدمات اللوجستية والتصنيع وتجارة التجزئة وغيرها من القطاعات.
الرفوف الكابولية / الرفوف المعيارية / الرفوف المتنقلة: يتم تركيب مقاطع عوارض متشابكة على جوانب الرفوف لمشاركة الحمل مع القوائم، وتلبية متطلبات التحميل المتنوعة.
محلات السوبر ماركت ومراكز التسوق: أنظمة رفوف خفيفة إلى متوسطة التحمل لعرض البضائع وترتيب المنتجات.
تخزين سلسلة التبريد: مرافق التخزين البارد والبيئات ذات درجات الحرارة المنخفضة — المواد المقاومة للطقس تلبي متطلبات البيئات المتخصصة.
مراكز البيانات: إدارة الكابلات ودعم المعدات في غرف الخوادم.
السادس. الخدمة والدعم
تصميم الحلول: اختيار المعدات المخصصة وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع المخصص: دعم التخصيص غير القياسي، مع التحكم الكامل في العملية بأكملها —من تصميم اللفة إلى التصنيع الكامل للخط.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون تأشيرات صالحة ومتاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
التحسين المستمر: تتوفر خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
السابع. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة، وعمليات محسنة، وجودة موثوقة.
خبرة متخصصة في إنتاج العوارض "المقعرة" (المقسمة): فهم عميق للتعقيدات والفروق التقنية الدقيقة المعنية؛ قدرات مثبتة في تشكيل المقطع المزدوج وتكنولوجيا الربط/التثبيت المباشر.
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال.
قدرات هندسية مخصصة قوية: القدرة على تصميم مجموعة واسعة من خطوط التشكيل بالدرفلة الباردة المعقدة المصممة خصيصًا لتلبية متطلبات العملاء المحددة.
شبكة الخدمات العالمية: يحمل المهندسون التأشيرات اللازمة ويقدمون الاستجابة السريعة.
مثبتة في السوق: منتجات يتم تصديرها إلى العديد من البلدان والمناطق في جميع أنحاء العالم.
