أنا. نظرة عامة على المعدات

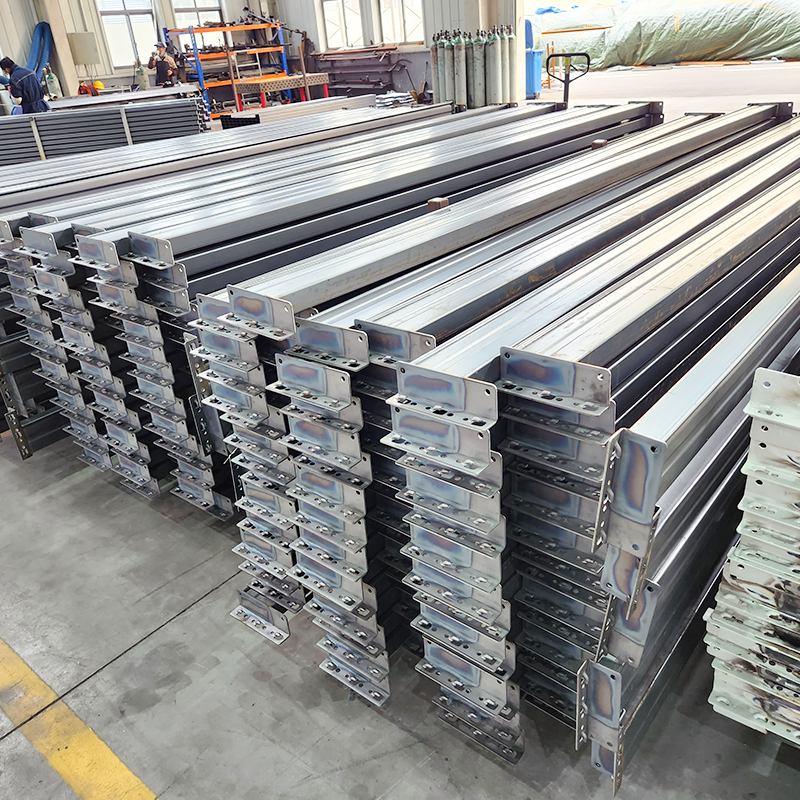

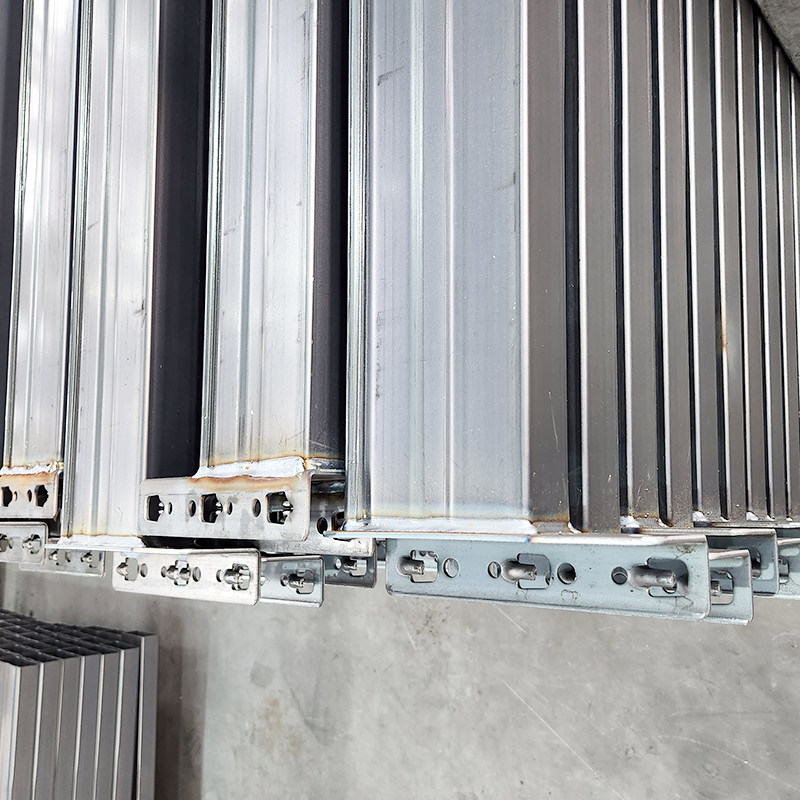

آلة اللحام الأوتوماتيكية لعوارض الرفوف هي نظام خط إنتاج كامل مصمم خصيصًا للحام الآلي للموصلات (الألواح الطرفية/الخطافات) على طرفي عوارض رفوف المستودعات. تعمل هذه الموصلات كواجهة معدنية بين العارضة والعمود؛ وتحدد جودة اللحام بشكل مباشر سلامة هيكل الاتصال والسلامة العامة لتحمل الأحمال لنظام الرفوف.

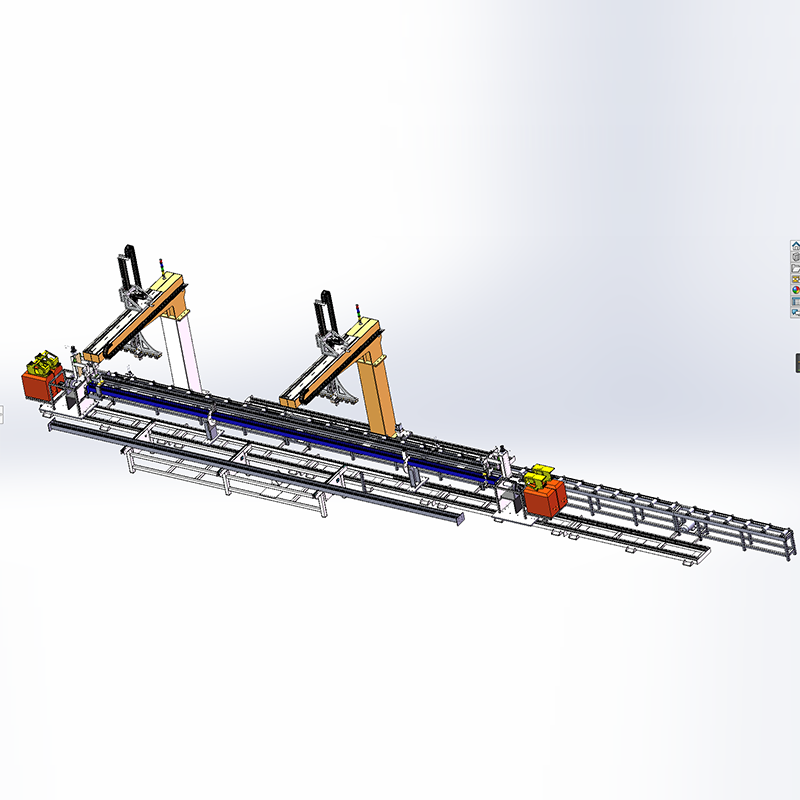

يشتمل خط اللحام على عدة وحدات: وحدة رئيسية (آلة لحام أوتوماتيكية ثنائية المحطة لموصلات الشعاع)، وروبوت صناعي من نوع Chaifu، وناقل نقل الشعاع، ونظام تحكم آلي بالكامل، ورف تكديس الشعاع النهائي. يحقق الخط بأكمله الأتمتة الكاملة عبر العملية —بما في ذلك التحميل التلقائي للعوارض والموصلات، وتحديد المواقع، واللحام، والتفريغ. تتميز الوحدة الرئيسية بتصميم ثنائي المحطة مقترنًا بقدرات اللحام الدقيقة لروبوت Chaifu؛ وهذا يسمح بمعالجة التثبيت الفردي واللحام المستمر متعدد الزوايا للموصلات في كلا الطرفين، مما يعزز بشكل كبير كفاءة اللحام وجودته.
المعدات متوافقة مع مواد مختلفة، بما في ذلك الصفائح المدرفلة على البارد، والصفائح المجلفنة، والفولاذ عالي القوة، وتستوعب أطوال عوارض تبلغ 1200–4000 مم وسمك 0.8–4.0 مم. وهو يدعم لحام مقاطع العوارض المتنوعة —مثل العوارض الصندوقية والعوارض P والعوارض C— مما يجعله قطعة أساسية من المعدات لمصنعي رفوف المستودعات الذين يسعون إلى الترقية إلى الإنتاج الآلي.
الثاني. مكونات المعدات ووظائفها

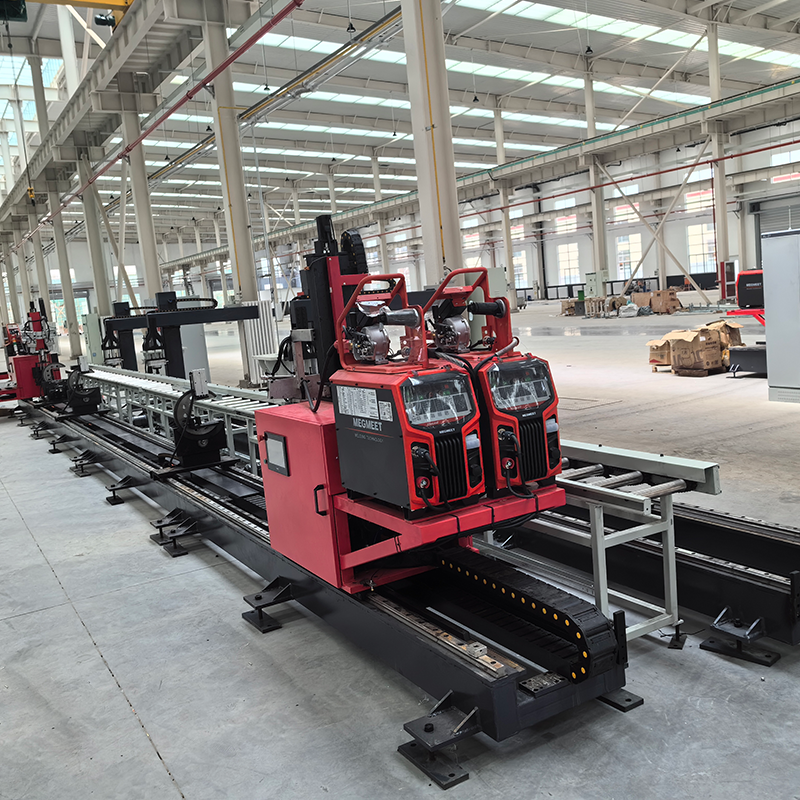

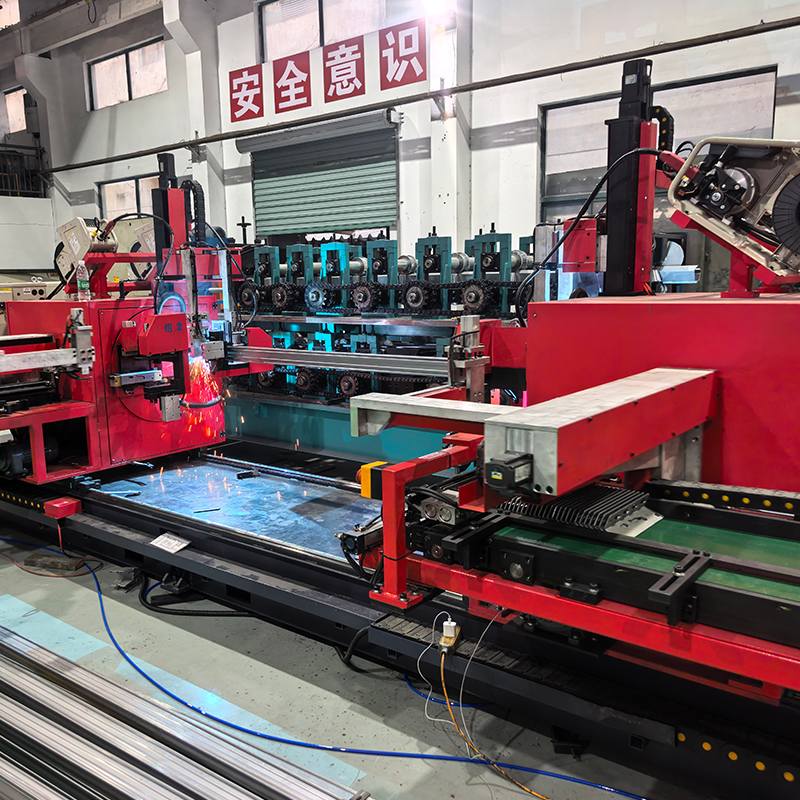

(1) الوحدة الرئيسية — آلة لحام عوارض متقاطعة أوتوماتيكية ثنائية المحطة مع تحميل تعليق أوتوماتيكي (وحدة واحدة)
الوحدة الرئيسية هي جوهر خط اللحام بأكمله، وتتميز بتصميم محطة مزدوجة وتصميم تحميل التعليق التلقائي. تعمل محطات اللحام بطريقة دورية متناوبة: بينما تقوم إحدى المحطات باللحام، تتولى المحطة الأخرى تثبيت وتحديد موضع العارضة والشماعات. تسمح قدرتها على اللحام بثمانية محاور باللحام المتزامن لأربعة إلى ثمانية طبقات تربط أطراف العارضة المتقاطعة والشماعات في دورة واحدة.
التشغيل الدوري ثنائي المحطة: يحدث اللحام والتثبيت في وقت واحد، مما يتيح اللحام المستمر وطويل الأمد والقضاء على وقت التوقف الناجم عن الانتظار.
تثبيت واحد، لحام أمامي/خلفي متناوب: يتم إكمال اللحام متعدد الزوايا بإعداد تثبيت واحد، مما يتحكم بشكل فعال في التشوه.
اللحام المتزامن لأربعة إلى ثمانية طبقات في كلا الطرفين: يقلل بشكل كبير من التعقيد التشغيلي ويعزز كفاءة الإنتاج.
التحميل والتحديد الآلي: يقوم بتنسيق آلية تحديد موضع العارضة المتقاطعة، وآلية تحميل الشماعة، وآلية اللحام لتحقيق التحميل التلقائي للشماعة والتحديد الدقيق.
(2) روبوت تشايفو الصناعي
يستخدم خط اللحام روبوتًا صناعيًا من شركة Chaifu كوحدة لتنفيذ اللحام. تتميز روبوتات تشايفو بالدقة العالية والاستقرار والمتانة، مما يجعلها قابلة للتطبيق على نطاق واسع في مجالات مثل اللحام القوسي واللحام النقطي وقطع البلازما.
اللحام عالي الدقة: توفر روبوتات Chaifu دقة عالية وثباتًا، مما يضمن جودة لحام موثوقة.
اللحام الذكي: بفضل نظام التحكم الذكي، يمكن للروبوت تعلم مسارات اللحام والمعلمات بشكل مستقل، مما يلغي الحاجة إلى التدريس اليدوي الممل.
التنسيق الفعال: بفضل سرعات الحركة العالية وأوقات الدورة القصيرة، يعمل الروبوت جنبًا إلى جنب مع الوحدة الرئيسية ذات المحطتين لتحقيق اللحام الفعال والمستمر.
القدرة على التكيف مع السيناريوهات المتعددة: تقدم شركة Chaifu مجموعة شاملة من الروبوتات الصناعية —من النماذج الخفيفة إلى النماذج الثقيلة— القادرة على تلبية متطلبات اللحام للعوارض المتقاطعة بمواصفات مختلفة.
(3) خط ناقل العارضة المتقاطعة
يعمل خط ناقل العارضة كقناة نقل المواد التي تربط المحطات المختلفة، مما يتيح التدفق الآلي بالكامل للعوارض خلال العملية برمتها —من التحميل واللحام إلى التفريغ. الفرز والنقل التلقائي: يقوم بفرز أجسام الشعاع الفردية ونقلها إلى محطة الالتقاط.
التكامل السلس: يتناسق مع الآلة الرئيسية والروبوتات ورفوف التكديس لضمان وصول المواد بالضبط عند الحاجة إليها.
الكفاءة المستمرة: يعمل خط ناقل بطول 18 مترًا جنبًا إلى جنب مع المعدات العلوية والسفلية، مما يضمن سير عمل سلسًا وعالي الكفاءة.
(4) نظام خط الإنتاج الآلي بالكامل
يعمل نظام خط الإنتاج الآلي بالكامل بمثابة "العقل" لخط اللحام بأكمله، حيث يقوم بتنسيق والتحكم في التشغيل المتزامن لجميع معدات الوحدة.
التحكم الآلي الكامل في PLC: يحقق الأتمتة الشاملة، ويغطي كل شيء بدءًا من التحميل واللحام وحتى التفريغ.
الجدولة الذكية: تراقب حالة المعدات في الوقت الفعلي وتدير وتيرة الإنتاج تلقائيًا.
استدعاء المعلمات بلمسة واحدة: يمكن ضبط معلمات اللحام لمواصفات الشعاع المختلفة مسبقًا وتخزينها، مما يسمح بالتبديل الفوري.
التشخيص التلقائي للأخطاء: يقوم بتشغيل الإنذارات عند اكتشاف الحالات الشاذة، مما يسهل استكشاف الأخطاء وإصلاحها وصيانتها بسرعة.
(5) رف تكديس العارضة النهائي
رف تكديس العوارض النهائية هو وحدة جمع المواد النهائية لخط اللحام، وهو مصمم للتكديس التلقائي والترتيب الأنيق للعوارض النهائية بعد عملية اللحام.
الاستقبال التلقائي: يستقبل العوارض النهائية تلقائيًا بعد اللحام.
التكديس التلقائي: يقوم تلقائيًا بتكديس وترتيب الحزم بشكل أنيق ومنظم وفقًا للبرامج المحددة مسبقًا.
تقليل العمل اليدوي: يقلل بشكل كبير من الضغط البدني المرتبط بالتعامل اليدوي.
ثالثا. المزايا الأساسية
(1) التشغيل المستمر الآلي بالكامل لتحقيق كفاءة مضاعفة
يعمل الخط بأكمله تلقائيًا من البداية إلى النهاية، ويغطي التحميل التلقائي للعوارض والموصلات، وتحديد المواقع، واللحام، وتفريغ المنتجات النهائية وتكديسها على المنصات. يسمح التصميم المتناوب ثنائي المحطة بحدوث اللحام والتثبيت في وقت واحد، مما يتيح اللحام المستمر لفترة طويلة. يتم زيادة كفاءة الإنتاج عدة مرات مقارنة باللحام اليدوي التقليدي أو عمليات المحطة الواحدة. يتم إكمال أربعة إلى ثمانية لحامات عبر كلا الطرفين في تمريرة واحدة، مما يقلل وقت اللحام بشكل كبير.
(2) دقة لحام عالية تضمن سلامة الرف
إن دقة لحام الموصل تحدد بشكل مباشر السلامة الهيكلية للاتصال بين العارضة والعمود. يستخدم النظام آليات تحديد المواقع عالية الدقة واللحام الآلي لضمان وضع الموصل بدقة وجودة اللحام المتسقة. بفضل التثبيت الفردي واللحام الأمامي والخلفي المتناوب، لا تتطلب قطعة العمل إعادة التموضع، مما يقلل التشوه بشكل فعال. تعتبر اللحامات جميلة من الناحية الجمالية وموثوقة باستمرار، مما يحل بشكل فعال مشكلات عدم اتساق الجودة المرتبطة بالعمل اليدوي.
(3) توفير كبير في العمالة وخفض التكاليف الإجمالية
يعتمد اللحام الشعاعي التقليدي على قوة عاملة كبيرة من اللحامين، مما يؤدي إلى انخفاض الكفاءة وعدم اتساق الجودة. يعمل خط اللحام الآلي هذا بشكل مستمر، ولا يتطلب سوى مشغل واحد – 2 للمراقبة. وبالمقارنة بالإعدادات التقليدية متعددة المحطات ومتعددة المشغلين، تنخفض تكاليف العمالة بنسبة تزيد عن 70%. علاوة على ذلك، فإن استبدال العمل اليدوي بالروبوتات يزيل تعرض العمال لدرجات الحرارة المرتفعة والضوء القوسي وأبخرة اللحام، وبالتالي حماية صحتهم ورفاهيتهم.
(4) الإنتاج المرن والقدرة على الأغراض المتعددة
من خلال تغيير تركيبات التموضع/التثبيت وضبط معلمات اللحام ببساطة، يمكن لآلة واحدة التعامل مع احتياجات اللحام لمواصفات شعاع الرف المختلفة. وهو يدعم لحام أنواع مختلفة من العوارض، مثل العوارض الصندوقية (العوارض المتشابكة)، والعوارض P، والعوارض C. يستوعب أطوال الشعاع من 1200 ملم إلى 4000 ملم وسمكه من 0.8 ملم إلى 4.0 ملم. وهو مناسب بشكل خاص للتبديل السريع في الإنتاج بين الطلبات التي تنطوي على أنواع ومواصفات متنوعة من المنتجات.
(5) التحكم الذكي وسهولة التشغيل
يتم تنسيق خط الإنتاج الآلي بالكامل بواسطة نظام تحكم PLC مركزي. تعتبر إعدادات المعلمات بديهية ومريحة؛ حيث يمكن ضبط معلمات اللحام لمواصفات مختلفة مسبقًا وتخزينها، مما يسمح بالتبديل الفوري بأمر واحد. تسهل وظائف التشخيص التلقائي للأخطاء والإنذار استكشاف الأخطاء وإصلاحها وصيانتها بسرعة. يقلل بشكل كبير من متطلبات مهارات المشغل؛ حيث يمكن للمشغلين العامين البدء في العمل بعد تدريب قصير الأمد فقط.
(6) متينة، متينة، مستقرة، وموثوقة
تتميز الوحدة الرئيسية بنظام قيادة وتحديد المواقع عالي الدقة، مما يضمن الاستقرار والموثوقية أثناء التشغيل طويل الأمد تحت الأحمال الثقيلة.
تمتلك شركة Chaifu Robotics تقنيات الروبوتات الصناعية الأساسية، مما يوفر دقة عالية واستقرارًا عاليًا وعمر خدمة طويل.
يدعم الخط بأكمله التشغيل المستمر وطويل الأمد مع استقرار عالٍ ومعدل فشل منخفض.
تستخدم المكونات الرئيسية مواد عالية الجودة وعمليات تصنيع دقيقة.
الرابع. المعايير الفنية
معلمة العنصر
قطع العمل المناسبة: عوارض الرفوف (عوارض الصندوق، عوارض P، عوارض C، إلخ).
المواد المطبقة: صفائح مدرفلة على البارد، صفائح مجلفنة، فولاذ عالي القوة
طول الشعاع: 1200–4000 ملم (قابل للتخصيص)
سمك المادة: 0.8–4.0 مم (قابل للتخصيص)
محطات عمل الوحدة الرئيسية: دورة متناوبة ثنائية المحطة
قدرة اللحام: لحام بـ 8 نقاط (يتم إكمال 4 إلى 8 طبقات لحام في كلا الطرفين في تمريرة واحدة)
تكوين الروبوت: روبوت تشايفو الصناعي
نظام التحكم: التحكم الآلي بالكامل PLC
المشغلون: 1–2 شخص
الخامس. عملية الإنتاج

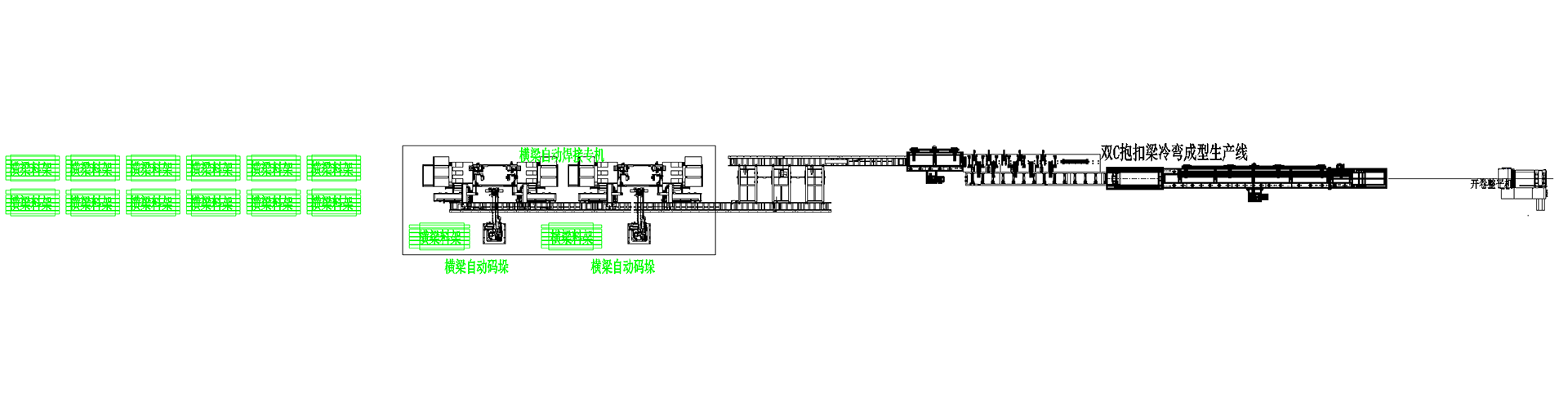

تحميل العارضة المتقاطعة (خط ناقل) → تحميل الزعانف تلقائيًا (آلية تحميل الزعانف على الوحدة الرئيسية) → تحديد موضع العارضة المتقاطعة والزعانف تلقائيًا (التثبيت ثنائي المحطة) → اللحام الآلي التلقائي (لحام ثماني طبقات في تمريرة واحدة) → التناوب ثنائي المحطة (يتم إجراء اللحام والتثبيت في وقت واحد) → التفريغ التلقائي للمنتجات النهائية (التكديس رف) → وضع المنتج النهائي على المنصات
السادس. مجالات التطبيق
يتم استخدام خط اللحام الآلي لعوارض الرفوف على نطاق واسع في السيناريوهات التالية:
رفوف تخزين شديدة التحمل (رفوف من نوع العارضة): يعد لحام الموصلات (الألواح الطرفية) في طرفي العارضة خطوة حاسمة في الإنتاج؛ تحدد جودة اللحام بشكل مباشر قوة الاتصال بين العارضة والعمود، بالإضافة إلى السلامة العامة لتحمل الحمل للرف.
مراكز لوجستيات التجارة الإلكترونية: يضمن إنتاج اللحام الموحد بكميات كبيرة للعوارض التسليم السريع والتشغيل الآمن طويل الأمد لأنظمة الرفوف.
المستودعات الآلية الذكية: تفرض أنظمة التخزين الآلية متطلبات دقة صارمة على مكونات الرفوف؛ ويضمن اللحام عالي الدقة التوصيل الدقيق للعوارض بالأعمدة.
رفوف متوسطة التحمل: يضمن اللحام الدقيق للموصلات اتصالاً مستقرًا بين العوارض والأعمدة، مما يضمن أداءً موثوقًا لتحمل الأحمال.
رفوف القيادة للداخل/القيادة من خلال: يضمن اللحام الشعاعي عالي الجودة الاستقرار العام لهيكل الرف ومقاومته للقوى الجانبية.
تخزين السلسلة الباردة: لحام عوارض فولاذية عالية القوة، مناسبة للبيئات ذات درجات الحرارة المنخفضة والرطوبة العالية.
السابع. دعم الخدمة
تصميم الحلول: تصميم خط اللحام المخصص وتخطيط التخطيط بناءً على رسومات منتجات العملاء ومتطلبات الطاقة الإنتاجية وظروف المصنع.
التصنيع المخصص: دعم التخصيص غير القياسي، مع التحكم الكامل في العملية بأكملها —من تصميم التركيبات إلى التصنيع الخطي المتكامل.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون جميع التأشيرات اللازمة وهم متاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
التحسين المستمر: تتوفر خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
ثامناً. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة
قدرات التكامل الكامل: تغطي سير العمل بأكمله —بما في ذلك التغذية واللحام والنقل والتكديس— للحصول على حل تسليم شامل
تقنية الروبوت + المحطة المزدوجة: يضمن اللحام عالي الدقة مع التشغيل الدوري للمحطة المزدوجة الكفاءة والجودة
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال
شبكة الخدمات العالمية: يحمل المهندسون جميع التأشيرات اللازمة، مما يضمن الاستجابة السريعة
