أنا. مقدمة عن المعدات
آلة تشكيل الأعمدة الشمسية هي معدات تشكيل متخصصة بالدرفلة الباردة مصممة لإنتاج أعمدة التثبيت الشمسية الكهروضوئية (PV) (سمكها 6 مم). تعمل هذه الأعمدة كمكونات أساسية تحمل الأحمال لنظام تركيب الطاقة الكهروضوئية، وتدعم بشكل مباشر وزن وحدات الطاقة الكهروضوئية بالإضافة إلى أحمال الرياح والثلوج؛ وبالتالي، فإن دقة تشكيلها وقوتها الهيكلية هي عوامل حاسمة تحدد سلامة وعمر خدمة محطة الطاقة الكهروضوئية بأكملها.
باستخدام عملية تشكيل الأسطوانة الباردة المستمرة، تقوم الآلة بتحويل مخزون الملفات الفولاذية بسمك 6 مم إلى أعمدة تثبيت كهروضوئية نهائية. ينفذ خط الإنتاج المتكامل سير عمل آلي كامل —بما في ذلك فك اللف/التسوية/التغذية 3 في 1، والتثقيب الهيدروليكي متعدد المحطات، وتشكيل اللفة، والتقويم، والقطع الهيدروليكي ذو التتبع المؤازر، والتكديس التلقائي— في تمريرة واحدة.
يتميز الخط بأكمله بالتحكم الآلي الكامل في PLC، مما يضمن التشغيل الآلي المستمر بدءًا من فك اللف وحتى تكديس المنتجات النهائية. من خلال دمج الوظائف الأساسية —مثل فك اللف/التسوية/التغذية 3 في 1، والتثقيب الهيدروليكي متعدد المحطات، وتشكيل اللفة، والتقويم، والقطع الهيدروليكي ذو التتبع المؤازر، والتكديس التلقائي— يقوم النظام بأتمتة العملية الكاملة لتحويل المواد الخام بسمك 6 مم إلى أعمدة جاهزة للتركيب. تتطلب هذه المعدات مشغلين 1–2 فقط للمراقبة، وهي ضرورية لمصنعي تركيبات الطاقة الكهروضوئية الذين يسعون إلى تحقيق الإنتاج الآلي للمقاطع ذات القياس الثقيل.

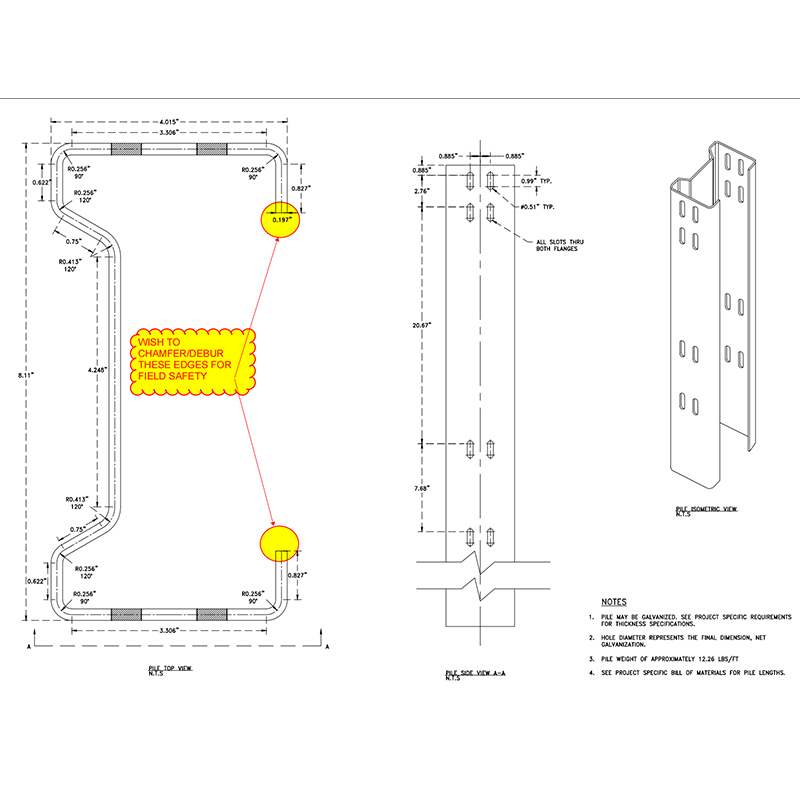

تتوافق الآلة مع مواد مختلفة، بما في ذلك الفولاذ الكربوني (Q235B/Q355B)، والفولاذ المجلفن، والفولاذ المطلي بالألمنيوم والمغنيسيوم والزنك. إنه يستوعب سماكات المواد التي تتراوح من 4.0 مم إلى 8.0 مم (بحد أقصى 8.0 مم)، حيث يعتبر 6 مم هو المواصفة الأساسية القياسية. يمكنها إنتاج أعمدة ذات مقاطع عرضية متنوعة —مثل الأشكال C والأشكال U والأشكال M— لتلبية متطلبات التركيب المحددة لمحطات الطاقة الكهروضوئية المختلفة.
الثاني. المزايا الأساسية ونقاط البيع
(1) تشكيل صفيحة بسمك 6 مم على البارد لتحقيق قوة هيكلية فائقة
هذه هي الميزة الأساسية التي تميز هذه المعدات عن خطوط الإنتاج التقليدية لهياكل تركيب الطاقة الكهروضوئية الرقيقة (PV).
في حين أن معدات تركيب الطاقة الكهروضوئية القياسية تقتصر على معالجة الصفائح الرقيقة (سمكها 2.5–3.0 مم)، فقد تم تصميم هذا النظام خصيصًا للصفائح التي يبلغ سمكها 6 مم (التي تتعامل مع ما يصل إلى 8 مم) ويعالج مواد يتراوح سمكها من 4.0 مم إلى 8.0 مم. توفر القوائم ذات الألواح السميكة قوة خضوع أعلى وصلابة انحناء، مما يمكنها من تحمل أحمال الرياح والثلوج الأكبر؛ وهي مناسبة بشكل خاص للبيئات الصعبة مثل محطات الطاقة الأرضية واسعة النطاق، والمناطق الصحراوية/جوبي، والمناطق الساحلية ذات الرياح العاتية. بالمقارنة مع البدائل ذات القياس الرقيق، توفر القوائم ذات الألواح السميكة استقرارًا هيكليًا فائقًا ومقاومة أكبر للتشوه وعمر خدمة أطول.
يؤدي استخدام عملية التشكيل بالدرفلة الباردة بدلاً من الختم الساخن إلى تقليل تكاليف الاستثمار الأولية في المعدات بنحو 30%؛ كما أنه يلغي الحاجة إلى معدات التدفئة وأنظمة التحكم في درجة الحرارة المعقدة، مما يؤدي إلى انخفاض استهلاك الطاقة. لا يتطلب التشكيل بالدرفلة الباردة تسخينًا بدرجة حرارة عالية، وبالتالي تعظيم الاحتفاظ بالخصائص الميكانيكية الأصلية للمعدن مع توفير مزايا كبيرة مثل الاستخدام العالي للمواد، ودقة التشكيل الدقيقة، وكفاءة الإنتاج العالية، وانخفاض استهلاك الطاقة.
(2) نظام فك وتسوية وتغذية متكامل 3 في 1 لتوفير المساحة والتكاليف
يتميز النظام بتصميم متكامل 3 في 1 يجمع بين فك اللفائف والتسوية والتغذية في وحدة واحدة، مما يقلل بشكل كبير من مساحة أرضية المصنع المطلوبة ويقلل من تكاليف الاستثمار في المعدات. تستخدم وحدة التسوية تسوية دقيقة متعددة الأسطوانات للقضاء بشكل فعال على الضغوط الداخلية في اللوحة التي يبلغ سمكها 6 مم، مما يضمن الدقة في مراحل التشكيل اللاحقة.
(3) التثقيب الهيدروليكي متعدد المحطات: قوة عالية ودقة عالية
تم تصميم النظام خصيصًا للألواح التي يبلغ سمكها 6 مم، ويستخدم إعداد تثقيب هيدروليكي متعدد المحطات يوفر قوة تثقيب ودقة عالية. يسمح التصميم متعدد المحطات بالتثقيب المتزامن لأنواع مختلفة من الثقوب —مثل ثقوب التثبيت وثقوب التوصيل وثقوب تحديد المواقع— في تمريرة واحدة، مع التحكم في الانحراف الموضعي في حدود ±0.2 مم. يضمن تسلسل عملية "الثقب قبل التشكيل" وضعًا دقيقًا للثقوب وفقًا للمواصفات قبل التشكيل، مما يضمن دقة الأبعاد وكفاءة الإنتاج العالية.
(4) تشكيل اللفائف متعددة التمريرات: خبير في تشكيل الصفائح الثقيلة
يستخدم عملية تشكيل الأسطوانة الباردة التدريجية متعددة التمريرات مع انتقالات مقطعية مصممة بدقة. تتم معالجة العوامل الرئيسية —مثل خصائص التشوه للوحة بسمك 6 مم، ومعلمات اللفة، واستقرار المقطع العرضي، والتأثيرات الالتوائية الناجمة عن إطلاق الإجهاد غير المتماثل— بشكل شامل. يضمن التشكيل الآلي بالكامل وعالي الدقة بتصميم أسطوانة متعددة التمريرات دقة الأبعاد والاستقرار الهيكلي. تصل سرعات التشكيل إلى 20–30 مترًا في الدقيقة، مما يلبي متطلبات الإنتاج ذات الحجم الكبير. يستوعب تخطيط المرور الأمثل علميًا مجموعة واسعة من مستويات صلابة شرائح الفولاذ المجلفنة ويحافظ على سلامة طلاء الزنك أثناء الدرفلة.

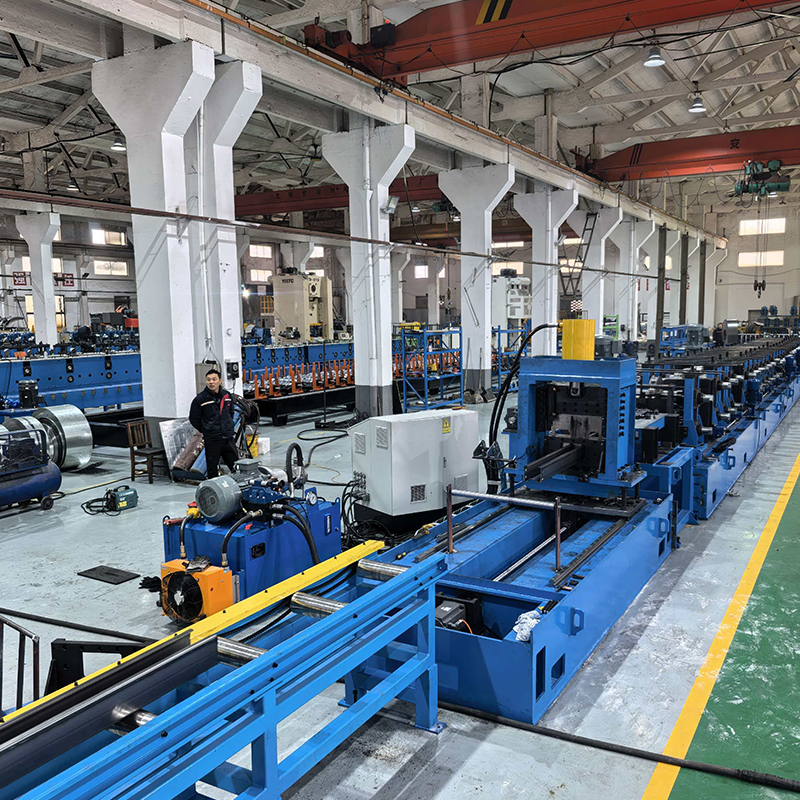

(5) تقويم + قص هيدروليكي بمسار سيرفو للحصول على أبعاد دقيقة
تضمن وحدة التقويم المضمنة استقامة ودقة أبعاد القوائم، مما يحقق دقة تبلغ ±0.5 مم.

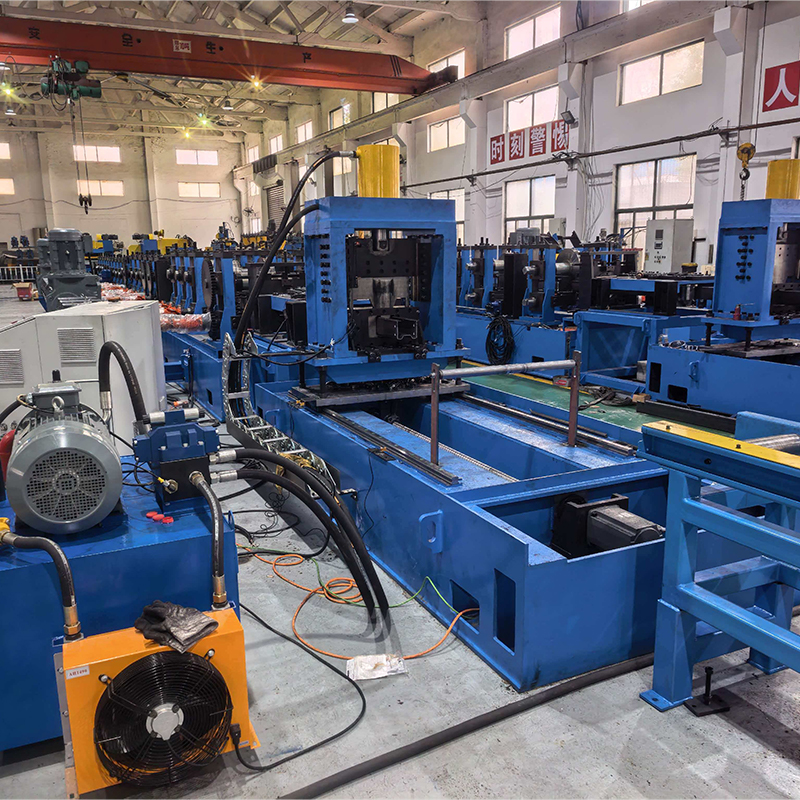

يقوم نظام القص الهيدروليكي ذو المسار المؤازر تلقائيًا بمطابقة سرعة حركة القوائم التي تعمل باستمرار لإجراء قطع متزامن وثابت الطول. يؤدي هذا إلى التخلص من الحاجة إلى إبطاء الخط أو إيقافه، مما يضمن دقة قطع عالية وحواف نظيفة وناعمة. تتطلب عملية التشكيل باللف البارد المتقدمة قصًا عالي الكفاءة لتتبع المؤازرة لمنع فقدان مكاسب الإنتاجية الناتجة عن التشكيل عالي السرعة بسبب التوقف أثناء القطع. يتم قطع الأطوال وفقًا لتفاوتات الرسم في تمريرة واحدة، مما يلغي الحاجة إلى المعالجة الثانوية. ينتج النظام ملفات تعريف مختلفة، بما في ذلك المقاطع C والمقاطع U.
(6) التكديس التلقائي لإنتاج منتج نهائي أنيق

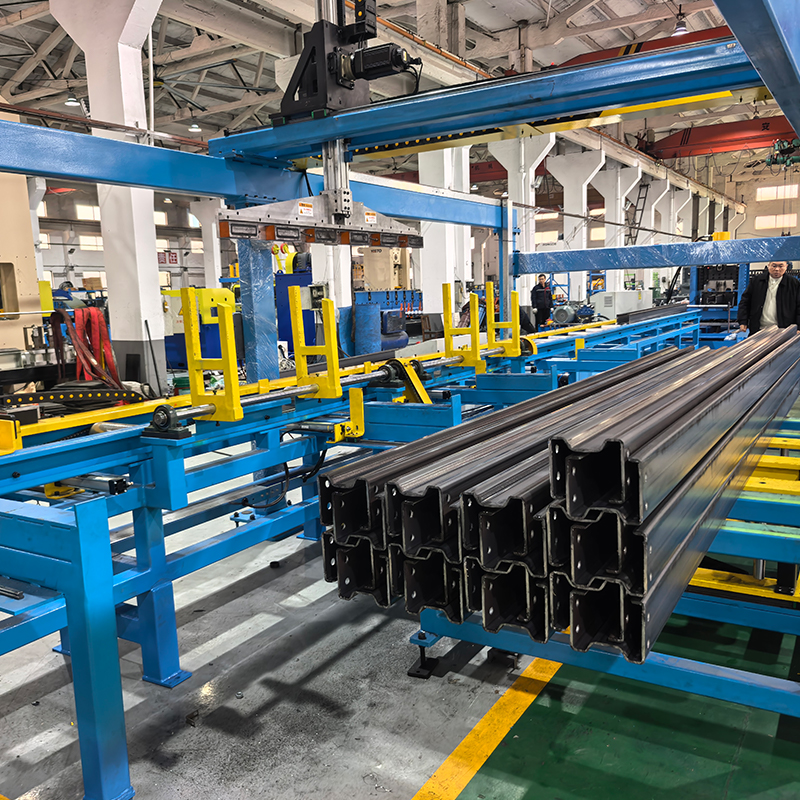

تم تجهيز النظام بجهاز تكديس أوتوماتيكي بالكامل، ويقوم تلقائيًا بنقل القوائم النهائية إلى محطة التكديس. يتم تكديس المنتجات بشكل أنيق ومنهجي وفقًا للإعدادات المبرمجة. يتم التخلص من المناولة اليدوية، مما يقلل بشكل كبير من كثافة العمالة ويتيح الانتقال السلس من الإنتاج إلى التخزين.
(7) التحكم الذكي والتشغيل سهل الاستخدام
يتميز بأتمتة PLC الكاملة وشاشة HMI تعمل باللمس سهلة الإعداد للمعلمات. الخط بأكمله —من فك اللفائف إلى التكديس— مؤتمت بالكامل، ولا يتطلب سوى مشغل واحد – 2 للمراقبة. يدعم تغييرات الملف الشخصي التلقائية بالكامل بلمسة واحدة، مما يسمح بالتبديل السريع بين المواصفات. يمكن برمجة مهام إنتاج متعددة مسبقًا للتشغيل الآلي المستمر. يتضمن وظائف التشخيص التلقائي للأخطاء والإنذار لتسهيل استكشاف الأخطاء وإصلاحها والصيانة بسرعة؛ ويمكن تشغيل الخط بأكمله بواسطة شخص واحد. 8. قوية ومتينة ومستقرة وموثوقة
قاعدة الماكينة عبارة عن هيكل فولاذي ملحوم خضع للتلطيف للتخلص من الضغط الداخلي ومنع التشوه.

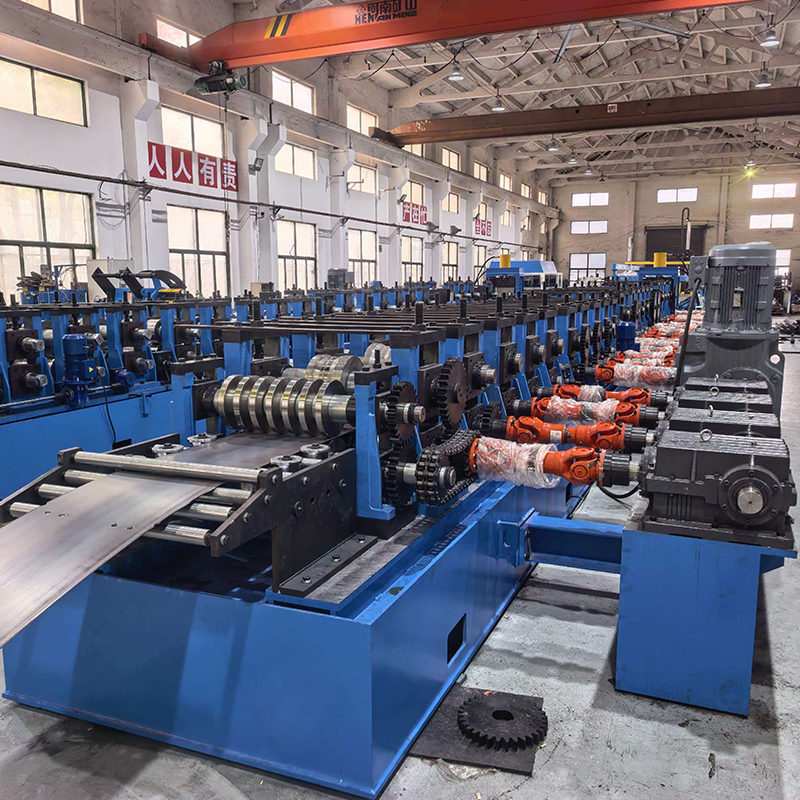

تتميز حوامل التشكيل بهيكل من الحديد الزهر تم تقويته لضمان قوة عالية وعمر خدمة طويل.
تتكون بكرات التشكيل من فولاذ Cr12MoV وتم إخمادها لتحقيق صلابة HRC 56–62.
يستخدم نظام القيادة علب تروس؛ حيث تم تجهيز كل حامل تشكيل بعلبة تروس مستقلة، مما يضمن التشغيل المستقر وعالي الكثافة وطويل الأمد باستخدام ألواح بسمك 6 مم.
يتم الحصول على المكونات الكهربائية الرئيسية من علامات تجارية مشهورة عالميًا، مثل Siemens (PLCs) وSchneider Electric.
ثالثا. المعايير الفنية
معلمة العنصر
المواد المطبقة: الفولاذ الكربوني (Q235B/Q355B)، الصفائح المجلفنة، الصفائح المطلية بالألمنيوم والمغنيسيوم والزنك، إلخ.
سمك المادة: 4.0–8.0 مم (6 مم هي المواصفات القياسية؛ قابلة للتخصيص)
سرعة خط الإنتاج: 10–20 م/دقيقة
دقة التشكيل ≤±0.5 مم
طريقة التثقيب: التثقيب الهيدروليكي متعدد المحطات
دقة التثقيب ≤±0.2 مم
مادة اللفة: GCr15 / Cr12MoV (HRC 56–62)
طريقة القطع: القص الهيدروليكي ذو المسار المؤازر
طريقة فرد الشعر: فرد الشعر بشكل خطي
طريقة التكديس: التكديس التلقائي بالكامل
نظام التحكم: التحكم الآلي بالكامل PLC
المشغلون: 1–2 شخص
الرابع. عملية الإنتاج

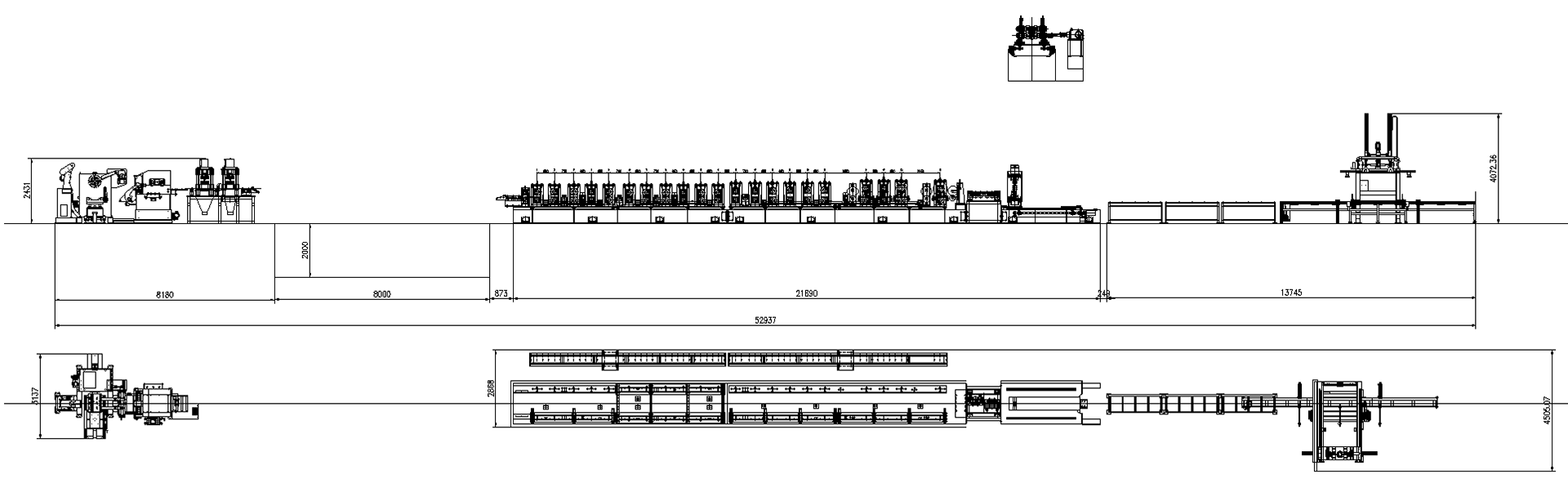

فك وتسوية وتغذية 3 في 1 → تثقيب هيدروليكي متعدد المحطات → تشكيل بالدرفلة → تقويم → قص هيدروليكي مؤازر → تكديس تلقائي
وصف خطوة العملية
3 في 1 فك اللفائف والتسوية والتغذية: يوفر فك اللفائف والتسوية والتغذية المتكامل المساحة ويزيل الضغط الداخلي في الألواح بسمك 6 مم.
التثقيب الهيدروليكي متعدد المحطات: تثقيب هيدروليكي عالي القوة؛ يتم ثقب أنواع متعددة من الثقوب في تمريرة واحدة عبر محطات مختلفة.
التشكيل بالدرفلة: تشكيل تدريجي متعدد المراحل بالدرفلة الباردة؛ تشكيل الصفيحة التي يبلغ سمكها 6 مم تدريجياً إلى شكل عمودي.
الاستقامة: تضمن الاستقامة الخطية استقامة ودقة أبعاد القوائم.
القص الهيدروليكي ذو التتبع المؤازر: قطع متزامن يتم التحكم فيه بواسطة المؤازر؛ يقوم بقطع بطول ثابت في الخط دون إيقاف الماكينة.
التكديس التلقائي: يقوم تلقائيًا بتكديس المنتجات النهائية للحصول على مخرجات أنيقة.
الخامس. مجالات التطبيق
تُستخدم أعمدة الدعم التي يبلغ سمكها 6 مم والتي تنتجها آلة التشكيل بالدرفلة الباردة على نطاق واسع في القطاعات التالية:
محطات الطاقة الكهروضوئية الأرضية واسعة النطاق: المنشآت في الصحاري ومناطق جوبي ومسطحات المد والجزر—تتحمل الأعمدة التي يبلغ سمكها 6 مم أحمال الرياح والثلوج العالية، مما يضمن الاستقرار الهيكلي والموثوقية.
المناطق الساحلية ذات الرياح العاتية: المناطق الساحلية والجزر المعرضة للأعاصير—توفر الأعمدة ذات الألواح السميكة مقاومة فائقة للرياح، مما يحمي محطة الطاقة.
أنظمة التتبع بالطاقة الشمسية: أجهزة تتبع أفقية أحادية المحور ومائلة أحادية المحور—تلبي الأعمدة التي يبلغ سمكها 6 مم متطلبات الدقة الصارمة وتضمن التشغيل المستقر طويل الأمد لأنظمة التتبع.
الطاقة الكهروضوئية الزراعية وأنظمة الطاقة الكهروضوئية السمكية: هياكل تركيب الطاقة الكهروضوئية المثبتة فوق الدفيئات الزراعية أو أحواض الأسماك —توفر الأعمدة ذات الألواح السميكة مقاومة ممتازة للتآكل وقدرة عالية على تحمل الأحمال.
الطاقة الكهروضوئية الموزعة التجارية والصناعية: أسطح صناعية كبيرة — تضمن الأعمدة التي يبلغ سمكها 6 مم السلامة الهيكلية لأنظمة التثبيت واسعة النطاق.
BIPV (الطاقة الكهروضوئية المتكاملة للمباني): مشاريع بناء الطاقة الكهروضوئية المتكاملة —تسمح الأعمدة ذات الألواح السميكة بتكامل أكثر إحكامًا مع هيكل المبنى.
السادس. الخدمة والدعم
تصميم الحلول: اختيار المعدات المخصصة وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع المخصص: دعم التخصيص غير القياسي، مع التحكم الكامل في العملية بأكملها —من تصميم اللفة إلى التصنيع الكامل للخط.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون تأشيرات صالحة ومتاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
التحسين المستمر: تتوفر خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
السابع. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة
خبراء التشكيل الثقيل: مصممون خصيصًا للألواح التي يبلغ سمكها 4.0–8.0 مم؛ تقنية مجربة لتشكيل الألواح مقاس 6 مم
إمكانيات تكامل العملية الكاملة: تسليم شامل يغطي فك اللفائف، والتثقيب، والتشكيل، والتسوية، والقطع، والتكديس
فك وتسوية وتغذية 3 في 1: يوفر المساحة والاستثمار مع تقليل التكاليف الإجمالية
التثقيب الهيدروليكي متعدد المحطات: قوة ودقة عالية، مصمم خصيصًا للألواح ذات القياس الثقيل
القطع بالتتبع المؤازر: القطع المستمر عبر الإنترنت دون إيقاف الخط؛ يضمن الكفاءة والدقة
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال
شبكة الخدمات العالمية: مهندسون يحملون تأشيرات جاهزة وقدرات استجابة سريعة
