أنا. نظرة عامة على المعدات
آلة اللحام الأوتوماتيكية القائمة على الرفوف هي نظام خط إنتاج كامل مصمم خصيصًا للحام الآلي لمكونات رفوف المستودعات الأساسية، مثل القوائم والعوارض. يعد اللحام خطوة حاسمة في تصنيع الرفوف؛ حيث تحدد جودة اللحامات —مثل تلك التي تربط القوائم بألواح القاعدة أو العوارض بالموصلات— بشكل مباشر السلامة العامة لتحمل الأحمال وعمر الخدمة للرف.

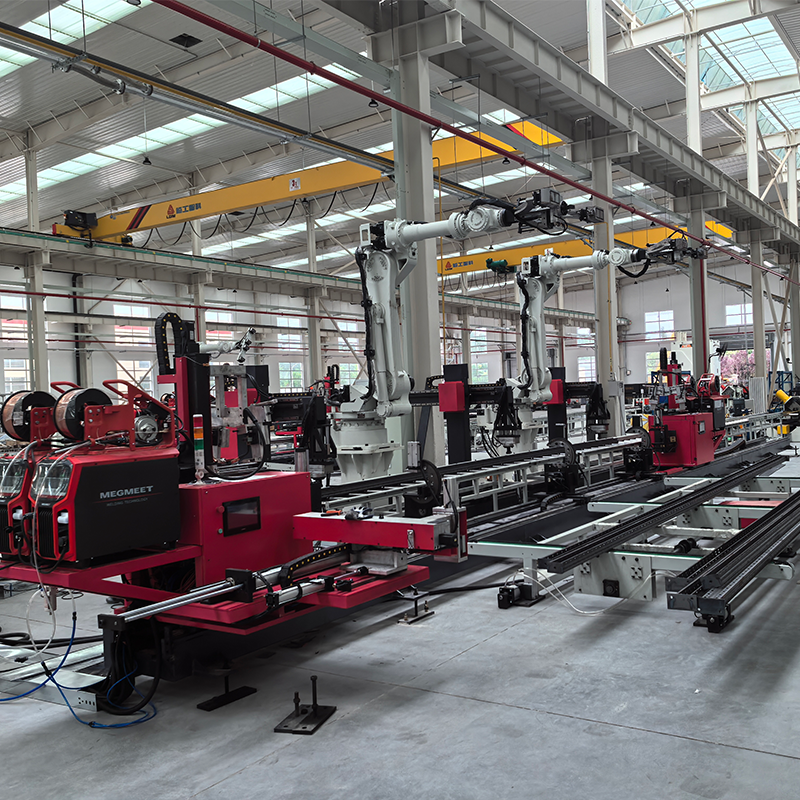

يشتمل خط اللحام هذا على عدة وحدات: مجموعتان من المنصات الأوتوماتيكية على شكل ذراع تعليق (بما في ذلك منصات متحركة بطول 7 أمتار)، ووحدة لحام أوتوماتيكية متخصصة (تتميز بقدرات متحركة/تلسكوبية ومجهزة بآلتي لحام Megmeet 350DR)، ونظام تحكم في الخط آلي بالكامل، ورف تكديس عمودي نهائي، وخط ناقل عمودي بطول 18 مترًا. يعمل الخط بأكمله في وضع مستمر ومؤتمت بالكامل. بدءًا من التحميل المستقيم وتحديد المواقع والتثبيت واللحام الأوتوماتيكي —بما في ذلك اللحام على الوجهين عبر دوران المكونات— وحتى التكديس النهائي للمنتجات النهائية، تتم العملية برمتها آليًا، مما يحقق حقًا مفهوم "ورشة اللحام بدون طيار".
تُعد هذه المعدات مناسبة للحام التلقائي لمكونات الرفوف المختلفة، بما في ذلك القوائم ذات الأعمدة الأربعة، والقوائم على شكل حرف T، وهياكل الإطارات. يستخدم الخط عملية لحام متناظرة متزامنة، مما يؤدي إلى الحد الأدنى من تشوه اللحام والدقة العالية وطبقات اللحام الممتعة من الناحية الجمالية. تم تصميم هذه المعدات لتكون متينة، حيث تعمل على تعزيز كفاءة الإنتاج بشكل فعال وتقليل تكاليف العمالة.
الثاني. مكونات المعدات ووظائفها
(1) مجموعتان من آلات التكديس الأوتوماتيكية من النوع الكابولي (بما في ذلك منصة متنقلة بطول 7 أمتار)
تعمل آلات التكديس الأوتوماتيكية من النوع الكابولي كوحدة تحميل أوتوماتيكية في الطرف الأمامي ووحدة تفريغ أوتوماتيكية في الطرف الخلفي لخط اللحام. يتم وضعها على طرفي الخط، وتعمل جنبًا إلى جنب مع منصة متنقلة بطول 7 أمتار لتسهيل النقل التلقائي وتحديد موضع مكونات العمود.
التكديس الأمامي: يلتقط تلقائيًا الأعمدة التي تنتظر اللحام وينقلها إلى محطة اللحام، مما يضمن التحميل الدقيق.
التكديس الخلفي: يقوم تلقائيًا بتكديس الأعمدة النهائية وتفريغها بطريقة منظمة.
يتميز بسرعات عالية في التكديس وقيود مكانية ضئيلة، مما يقلل بشكل فعال من تكاليف العمالة.
يضمن تكديسًا أنيقًا للمواد؛ سهل التشغيل والصيانة.
قادرة على التشغيل المستمر وطويل الأمد مع مساحة صغيرة واستقرار عالي ومعدل فشل منخفض.
تتيح المنصة المتنقلة التي يبلغ طولها 7 أمتار نقل المواد تلقائيًا لمسافات طويلة، مما يلبي متطلبات التشغيل المستمر لخط الإنتاج الذي يبلغ طوله 18 مترًا.
(2) آلة لحام أوتوماتيكية متخصصة (تصميم متنقل/تلسكوبي؛ مزودة بآلتي لحام Megmeet 350DR)

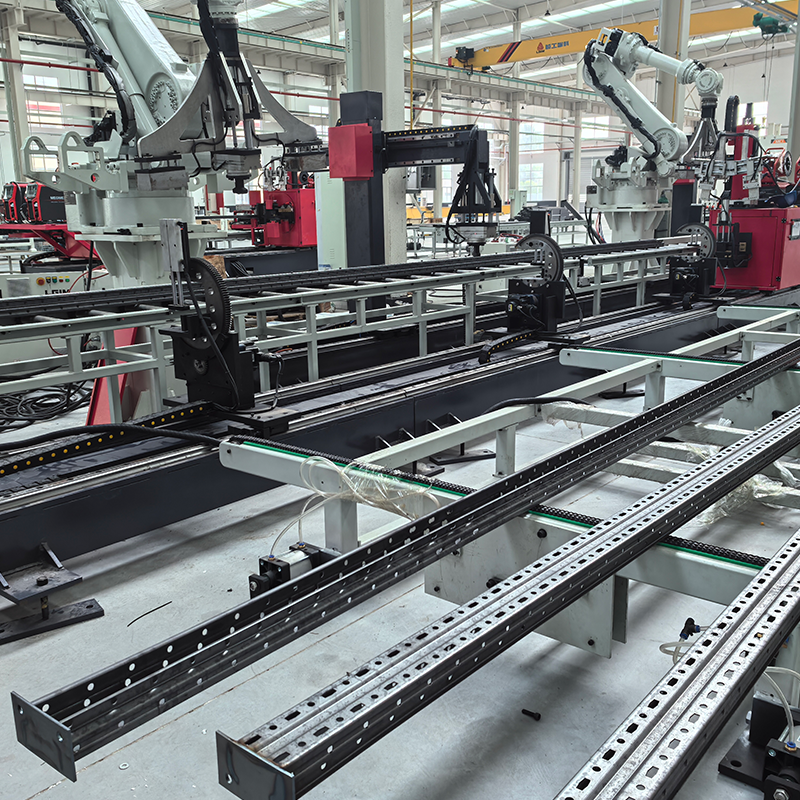

تعد آلة اللحام الأوتوماتيكية المتخصصة هذه هي المعدات الأساسية لخط اللحام بأكمله. إنها تستخدم عملية لحام الدوران المناسبة بشكل خاص للحام المكونات الهيكلية الطويلة. تتميز الماكينة بتصميم متحرك وتلسكوبي، مما يسمح بتعديل مرن لموضع اللحام بناءً على طول العمود، مما يلبي احتياجات اللحام للمنتجات ذات المواصفات المختلفة. تم تجهيزه بوحدتي لحام Megmeet 350DR لتمكين اللحام المتزامن بالشعلة المزدوجة. عملية اللحام بالقلب: تقوم بإجراء اللحام على الوجهين (الأمامي والخلفي) للعمود في تمريرة واحدة، مما يلغي الحاجة إلى التقليب اليدوي.
يستخدم اللحام المتماثل المتزامن، مما يؤدي إلى الحد الأدنى من تشوه المنتج ودقة اللحام العالية.
ينتج طبقات لحام جميلة من الناحية الجمالية بجودة مستقرة وموثوقة.
يستخدم نظام القيادة تشغيلًا عالي الدقة لضمان تحديد موضع طبقات اللحام بدقة والانتقال السلس بين محطات العمل.
متوافق مع أدوات تحديد المواقع والتثبيت المتخصصة، مما يتيح التثبيت المرن لمواصفات وأنواع المنتجات المختلفة.
لحام Megmeet 350DR: يتميز بتقنية العاكس الرقمي بالكامل للحام المستقر والموفر للطاقة؛ يتضمن وظيفة تحديد المواقع القائمة على التلامس 54 فولت والتي تخترق بسهولة الصدأ السطحي والزيت للكشف الدقيق عن الموقع؛ يدعم أوضاع لحام متعددة ويتكامل بسلاسة مع المعدات الأخرى.
(3) نظام خط الإنتاج الآلي بالكامل
يعمل نظام خط الإنتاج الآلي بالكامل بمثابة "العقل" لخط اللحام بأكمله، حيث يقوم بتنسيق والتحكم في التشغيل المتزامن لجميع معدات الوحدة. يقوم نظام التحكم PLC المركزي بأتمتة العملية بأكملها، بدءًا من التحميل واللحام وحتى التقليب والتفريغ.
يتيح وضع التشغيل المستمر الآلي بالكامل "اللحام بدون طيار".
يتم التحكم في آليات القيادة عبر شاشة عرض CNC، مما يضمن التشغيل البديهي والمريح.
يتميز بهيكل بسيط وصغير الحجم ونطاق واسع من الحركة ومستوى عالٍ من الأتمتة.
يحل المشكلات المرتبطة باللحام اليدوي، مثل طبقات اللحام القبيحة والتشوه الكبير لقطعة العمل.
يمكن تعديل معلمات اللحام بسرعة لتناسب مواصفات المنتج المختلفة، مما يتيح الإنتاج المرن.
(4) رف تكديس الأعمدة النهائي
رف تكديس الأعمدة النهائية هو وحدة التجميع النهائية لخط اللحام، وهو مصمم للتكديس التلقائي والترتيب الأنيق للأعمدة النهائية بعد اللحام.
يستقبل تلقائيًا الأعمدة النهائية من عملية اللحام.
يقوم بتكديس الأعمدة وترتيبها بشكل أنيق ومنظم وفقًا للبرامج المحددة مسبقًا.
يقلل من التعامل اليدوي ويقلل من كثافة العمالة.
يعمل بالتنسيق مع آلة التكديس الموجودة في اتجاه مجرى النهر لتسهيل التفريغ التلقائي للمنتجات النهائية.
(5) خط تجميع الأعمدة (18 مترًا)

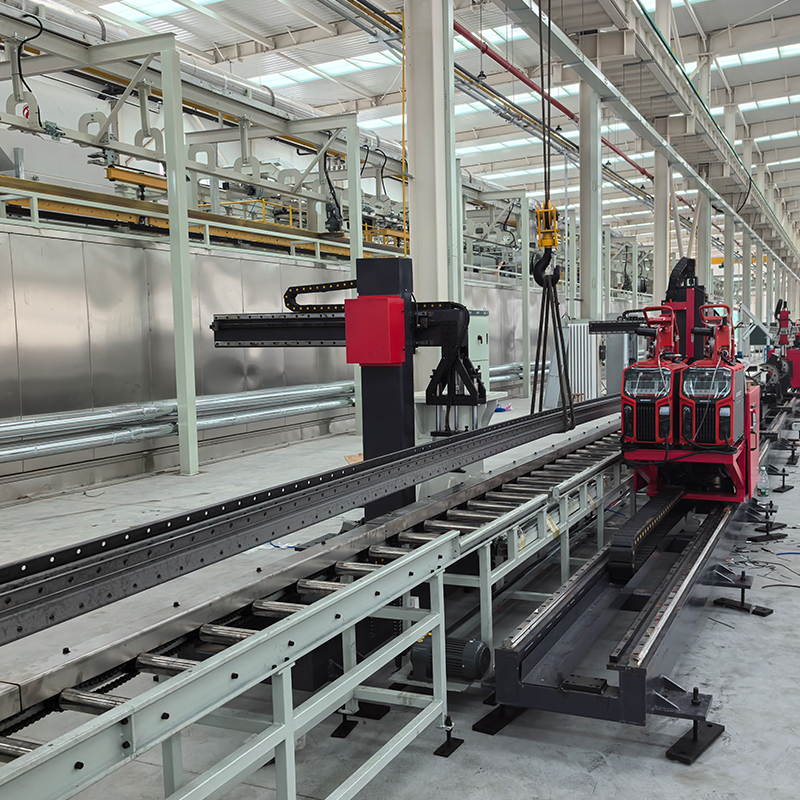

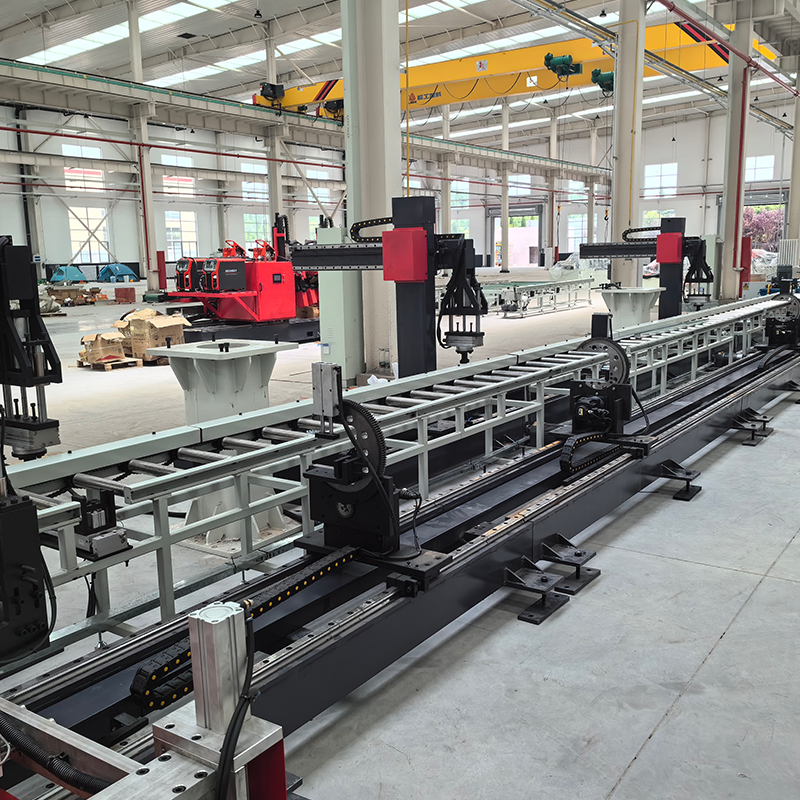

يعمل خط تجميع الأعمدة الذي يبلغ طوله 18 مترًا كقناة لنقل المواد تربط بين محطات العمل المختلفة، مما يتيح التدفق الآلي بالكامل للأعمدة خلال العملية بأكملها —من التحميل الأولي واللحام إلى تفريغ المنتجات النهائية. خط ناقل بطول 18 مترًا مصمم للنقل المستمر للأعمدة ذات الأطوال المختلفة
يتكامل بسلاسة مع آلات التكديس العلوية والسفلية وآلات اللحام المتخصصة
يضمن النقل السلس وتحديد المواقع بدقة، مما يضمن وصول المواد في الوقت المناسب إلى محطة اللحام
يوفر سير عمل سلسًا وعالي الكفاءة مما يقلل بشكل كبير من وقت دورة الإنتاج
ثالثا. المزايا الأساسية
(1) التشغيل المستمر الآلي بالكامل، مما يعزز كفاءة الإنتاج بشكل كبير
يعمل الخط بأكمله تلقائيًا بدءًا من التحميل المستقيم وتحديد المواقع والتثبيت واللحام التلقائي (بما في ذلك اللحام على الوجهين عبر الدوران) وحتى تكديس المنتج النهائي على المنصات. يتم زيادة كفاءة الإنتاج عدة مرات مقارنة باللحام اليدوي أو شبه الأوتوماتيكي التقليدي. تؤدي عملية اللحام المتماثلة المتزامنة إلى تقليل وقت اللحام بشكل كبير، في حين يؤدي استخدام مشاعل اللحام المزدوجة إلى تقصير دورة اللحام بشكل أكبر.
(2) دقة لحام عالية تضمن سلامة الرف

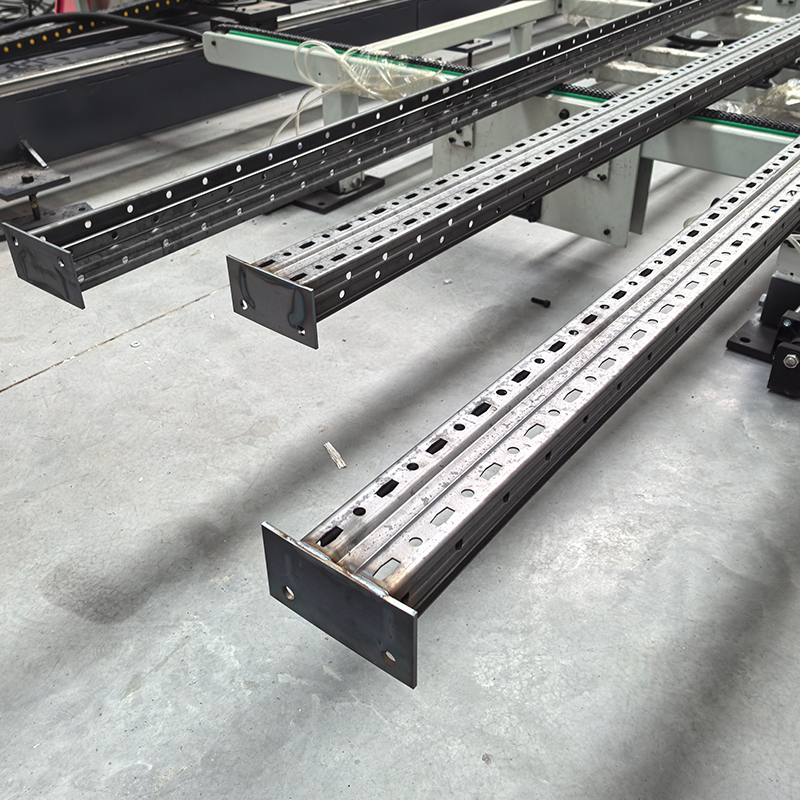

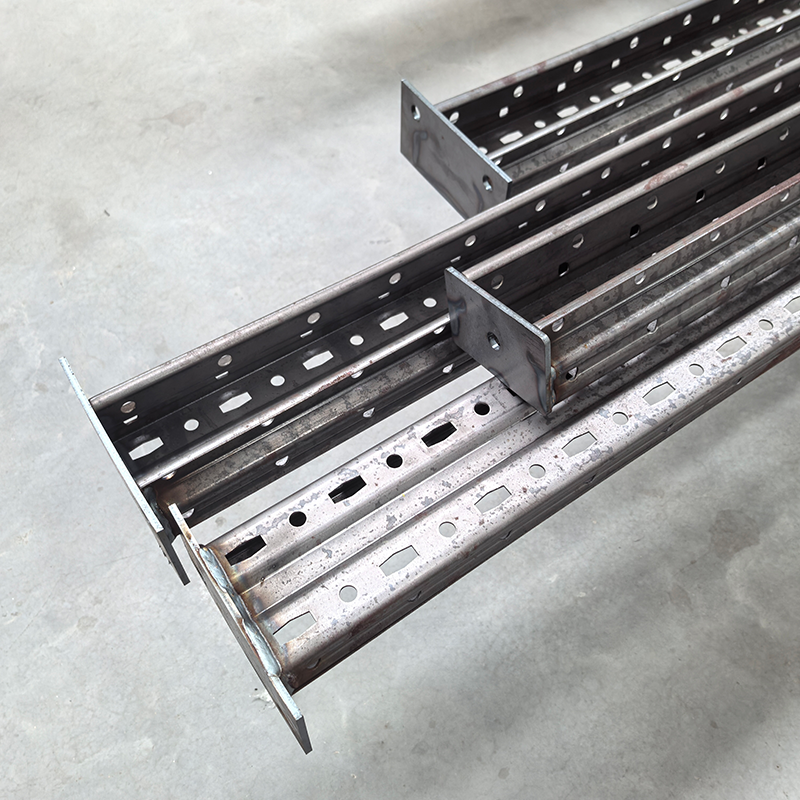

تعمل عملية اللحام المتماثلة على تقليل تشوه المنتج وتضمن دقة لحام عالية. تضمن آليات القيادة عالية الدقة جنبًا إلى جنب مع أدوات تحديد المواقع والتثبيت المتخصصة وضعًا دقيقًا لخط اللحام. اللحامات الناتجة جميلة من الناحية الجمالية وذات جودة متسقة وموثوقة. تحدد جودة اللحام بشكل مباشر السلامة الإجمالية لتحمل الحمل وعمر الخدمة للرف؛ يضمن اللحام عالي الدقة اتصالات قوية وموثوقة في النقاط الحرجة مثل الواجهات من العمود إلى لوحة القدم ومن العارضة إلى الموصل.
(3) توفير كبير في العمالة وخفض التكاليف الإجمالية
تعتمد عملية اللحام التقليدية على قوة عاملة كبيرة، مما يؤدي إلى انخفاض الكفاءة وعدم اتساق الجودة. يتطلب هذا الخط الآلي بالكامل مشغلًا واحدًا – 2 فقط للمراقبة، مما يقلل تكاليف العمالة بنسبة تزيد عن 70% مقارنة بالإعدادات التقليدية متعددة المحطات ومتعددة المشغلين. كما أنه يقلل من عيوب اللحام وإعادة العمل الناجمة عن التشغيل اليدوي، مما يقلل بشكل أكبر من إجمالي تكاليف الإنتاج.
(4) الإنتاج المرن والقدرة على الأغراض المتعددة
من خلال تغيير أدوات التموضع/التثبيت وضبط معلمات اللحام ببساطة، يمكن لآلة واحدة التعامل مع احتياجات اللحام لمواصفات مختلفة للرفوف المستقيمة والعارضة. إنها قادرة على لحام مكونات متنوعة، بما في ذلك القوائم ذات الأعمدة الأربعة، والقوائم على شكل حرف T، وهياكل الإطار، مما يجعلها مثالية للتبديل السريع للإنتاج عبر أنواع ومواصفات متعددة من المنتجات.
(5) التحكم الذكي وسهولة التشغيل
يستخدم النظام الآلي بالكامل التحكم المركزي PLC وشاشة رقمية لتنسيق تشغيل الخط بأكمله. تعتبر إعدادات المعلمات بديهية، مما يسمح بتغيير المواصفات بلمسة زر واحدة. تسهل وظائف التشخيص التلقائي للأخطاء والإنذار استكشاف الأخطاء وإصلاحها وصيانتها بسرعة، مما يقلل بشكل كبير من متطلبات المهارات للمشغلين. 6. قوية ومتينة ومستقرة وموثوقة
يتميز النظام بتصميم هيكلي مدمج ونطاق تشغيل واسع وعمر خدمة طويل.
تستخدم آلة اللحام Megmeet 350DR تقنية العاكس الرقمي بالكامل، مما يعيد تعريف معايير الموثوقية والاستقرار في عمال اللحام العاكس.
ويدعم التشغيل المستمر وطويل الأمد مع استقرار عالي ومعدل فشل منخفض.
يتم تصنيع المكونات الرئيسية باستخدام مواد عالية الجودة وعمليات تصنيع دقيقة، مما يضمن أداءً مستقرًا تحت الأحمال الثقيلة على المدى الطويل.
الرابع. المعايير الفنية
معلمة العنصر
قطع العمل المناسبة: قوائم الرفوف، القوائم على شكل حرف T، هياكل الإطارات، إلخ.
طريقة اللحام: اللحام المتماثل المتزامن / اللحام على الوجهين مع الدوران
تكوين آلة اللحام: آلات اللحام Megmeet 350DR × وحدتان
آلة تكديس البضائع على المنصات: آلات تكديس البضائع على المنصات الأوتوماتيكية من النوع الكابولي × مجموعتان
منصة الهاتف المحمول: 7 أمتار
طول خط التجميع: 18 مترًا
نظام التحكم: تحكم PLC أوتوماتيكي بالكامل / شاشة عرض CNC
المشغلون: 1–2 شخص
الخامس. عملية الإنتاج
تحميل الأعمدة (آلة تكديس على شكل ذراع تعليق) → نقل آلي (منصة متحركة بطول 7 أمتار) → تحديد المواقع والتثبيت → لحام أمامي آلي (Megmeet 350DR) → قلب آلي → لحام خلفي آلي → تفريغ آلي (آلة تكديس على شكل ذراع تعليق) → تكديس المنتجات النهائية (رف تكديس الأعمدة)
السادس. مجالات التطبيق
تُستخدم خطوط اللحام بالرفوف الآلية على نطاق واسع في السيناريوهات التالية:
رفوف من نوع العارضة (رفوف المنصات): لحام القوائم بألواح القاعدة والعوارض بالموصلات —تحدد جودة اللحام بشكل مباشر سلامة تحمل الأحمال وعمر الخدمة.
رفوف القيادة: تضمن دقة اللحام المستقيمة الاستقرار العام لهيكل الرف.
رفوف الميزانين: لحام القوائم بمكونات التوصيل — تتطلب الهياكل متعددة المستويات قوة لحام عالية.
مراكز لوجستيات التجارة الإلكترونية: يضمن إنتاج اللحام الموحد بكميات كبيرة لأعمدة الرفوف التسليم السريع والتشغيل الآمن على المدى الطويل.
رفوف تخزين شديدة التحمل: تتطلب الرفوف عالية التحميل قوة لحام استثنائية— يضمن اللحام الآلي إمكانية التحكم في جودة كل لحام وتتبعها.
المستودعات الآلية الذكية: تفرض أنظمة التخزين الآلية متطلبات دقة صارمة على مكونات الرفوف — يضمن اللحام عالي الدقة التفاعل الدقيق مع رافعات التكديس والمركبات الموجهة آليًا.
السابع. دعم الخدمة
تصميم الحلول: تصميم خط اللحام المخصص وتخطيط التخطيط بناءً على رسومات منتجات العملاء ومتطلبات الطاقة الإنتاجية وظروف المصنع.
التصنيع المخصص: دعم التخصيص غير القياسي، مع التحكم الكامل في العملية بأكملها —من تصميم التركيبات إلى التصنيع الخطي المتكامل.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون جميع التأشيرات اللازمة وهم متاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
التحسين المستمر: تتوفر خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
ثامناً. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة
قدرات التكامل الكامل: تغطي سير العمل بأكمله —بما في ذلك التكديس واللحام والقلب والنقل والتكديس— للحصول على حل تسليم شامل
لحام عالي الدقة: تضمن عملية اللحام المتناظر أحادية المرور الحد الأدنى من التشوه والدقة العالية وطبقات اللحام الجميلة من الناحية الجمالية
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال
شبكة الخدمات العالمية: يحمل المهندسون جميع التأشيرات اللازمة، مما يضمن الاستجابة السريعة
