أنا. مقدمة عن المعدات
آلة تشكيل لفائف الدعامات القطرية هي معدات متخصصة مصممة لإنتاج الدعامات القطرية المستخدمة في أنظمة رفوف التخزين. تعتبر الدعامات القطرية مكونات تقوية هيكلية مهمة؛ وباعتبارها أعضاء مائلة داخل إطار الدعم، فإنها تتحمل في المقام الأول الأحمال المحورية. ومن خلال توفير التعزيز القطري، فإنها تخلق هيكلًا مثلثًا مستقرًا بين القوائم والعوارض، وبالتالي تعزيز الاستقرار العام للرف بشكل كبير، والصلابة الالتوائية، ومقاومة الانقلاب.
باستخدام عملية تشكيل الأسطوانة الباردة المستمرة، تقوم الآلة بتحويل مخزون لفائف الفولاذ إلى دعامات قطرية نهائية من خلال تسلسل متكامل من العمليات: فك اللفائف، والتسوية، والتغذية، والتثقيب، وتشكيل الأسطوانة، والقص حسب الطول. من خلال الجمع بين التثقيب والتشكيل والقطع في خط إنتاج واحد، يتيح النظام نموذج تشغيل "شخص واحد وآلة واحدة" مع قدرات إنتاج "لمسة واحدة".

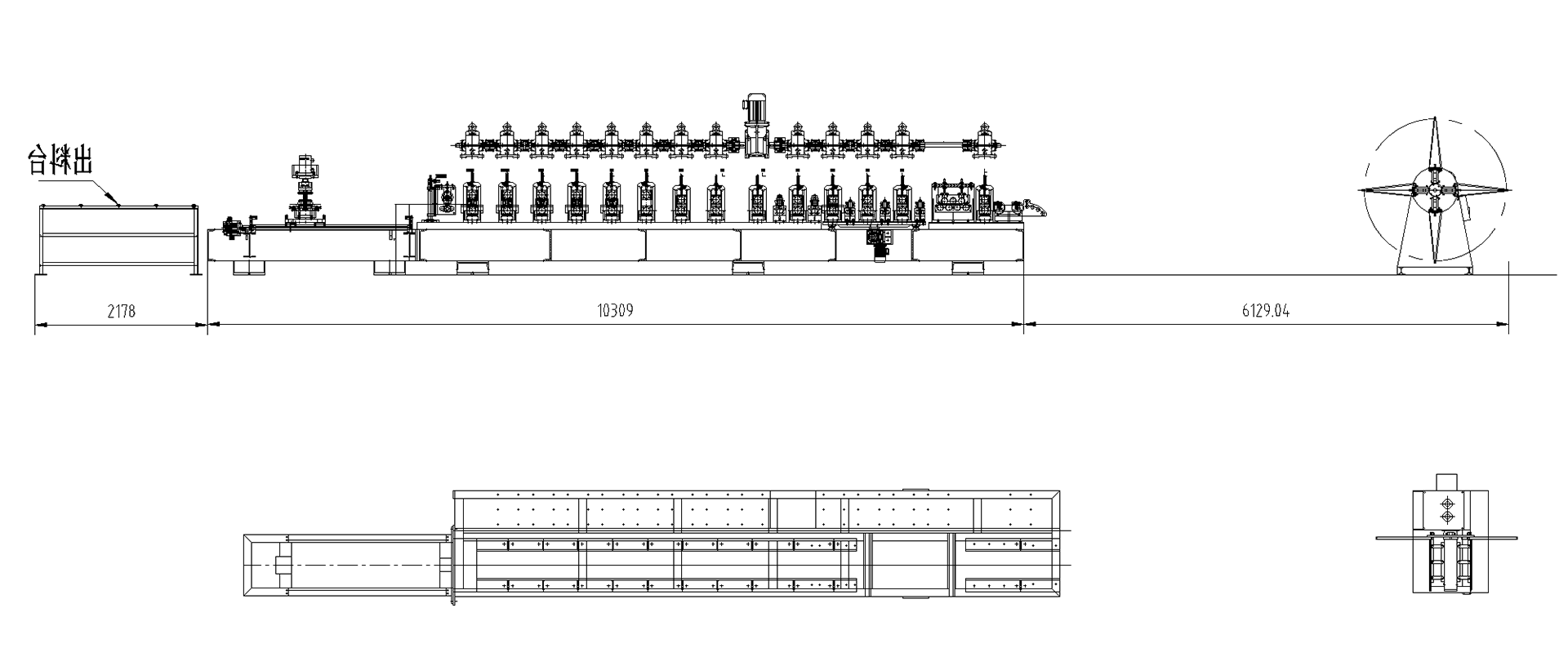

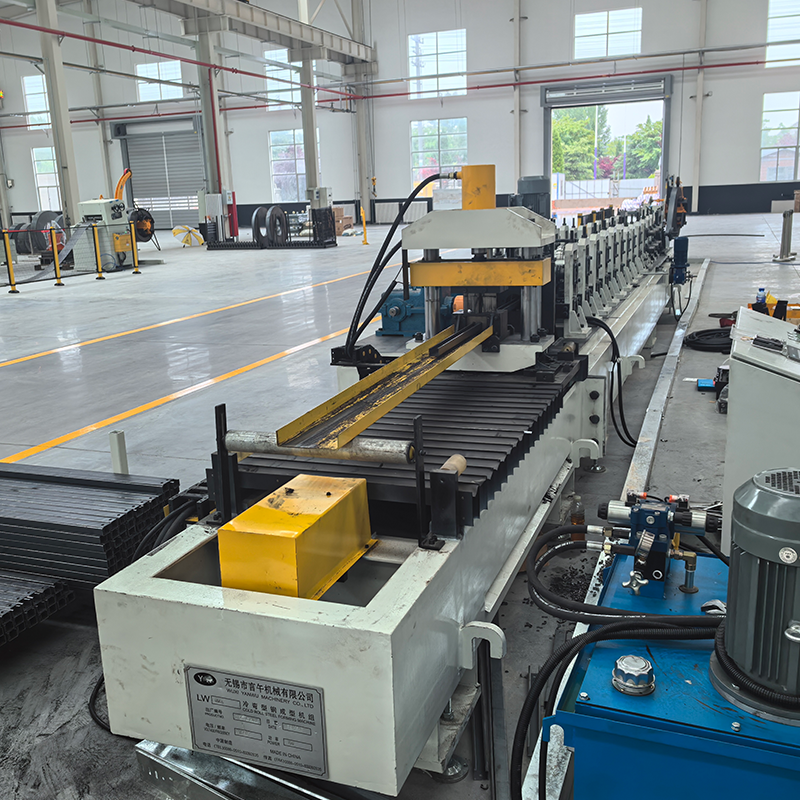

تشتمل المعدات على عدة مكونات رئيسية: جهاز فك اللفائف الأوتوماتيكي، وإطار التوجيه، ووحدة التسوية/التغذية، ووحدة التثقيب المستمر، ووحدة التشكيل، ووحدة القطع حسب الطول، وطاولة الجريان، وخزانة التحكم الكهربائية. يتميز الخط بأكمله بالتحكم التلقائي الكامل في PLC وواجهة الإنسان والآلة (HMI) التي تعمل باللمس، مما يضمن درجة عالية من الأتمتة وسهولة التشغيل وكفاءة الإنتاج الفائقة.
تتوافق الآلة مع مواد الصفائح المعدنية المختلفة —مثل الفولاذ المدرفل على البارد والفولاذ المجلفن والفولاذ عالي القوة— ويمكنها إنتاج دعامات قطرية ذات مقاطع عرضية متنوعة، بما في ذلك الأشكال C والأشكال U والمقاطع الدائرية والمستطيلة. إنه يستوعب سماكات المواد التي تتراوح من 0.6 مم إلى 2.5 مم (قابلة للتخصيص)، مع عرض مصمم خصيصًا لتلبية متطلبات العملاء المحددة. يمكن تعديل طول الأقواس القطرية بمرونة لتتناسب مع ارتفاعات الرفوف، مما يجعلها مناسبة لأنظمة الرفوف المختلفة، بما في ذلك رفوف البليت الانتقائية، ورفوف القيادة، ورفوف الميزانين.
الثاني. المزايا الأساسية ونقاط البيع
1. التعزيز الهيكلي: مفتاح سلامة الرفوف
تعد قضبان التدعيم القطرية من أهم مكونات تعزيز السلامة في نظام الرفوف. من خلال ربط القوائم والعوارض قطريًا لتشكيل هيكل دعم مثلث مستقر، فإنها تتحمل بشكل فعال القوى الخارجية مثل النشاط الزلزالي، واصطدامات الرافعات الشوكية، وتوزيع الأحمال غير المتساوي. تتمتع هذه الرفوف بالقدرة على تحمل قوى التأثير الجانبية التي تصل إلى عدة أطنان، مما يضمن بقاء الرف مستقرًا في ظل الظروف القاسية، وبالتالي منع الانهيارات. تعمل الدعامات القطرية في المقام الأول على تعزيز هيكل الرف، مما يخلق إطارًا أكثر تكاملاً لتحمل الأحمال ويضمن الاستقرار الهيكلي العام. 2. وظائف متعددة الاستخدامات؛ متوافقة مع تخطيطات التدعيم القطرية المختلفة
ينتج دعامات من النوع X: مناسبة للرفوف ذات الامتدادات والارتفاعات الكبيرة؛ يوزع الأحمال بالتساوي في اتجاهين، مما يعزز مقاومة الالتواء والانقلاب.
ينتج دعامات من النوع K: مناسبة للبيئات أو السيناريوهات ذات المساحة المحدودة والتي تتطلب سهولة التركيب؛ تعمل على تحسين استقرار الرف الجانبي بشكل فعال.
ينتج دعامة قطرية واحدة: يتميز بهيكل بسيط؛ مناسب للمناطق ذات المساحة المحدودة ومتطلبات تحمل الأحمال المنخفضة نسبيًا.
ينتج دعامات قطرية مزدوجة: يشكل هيكلًا مثلثًا مستقرًا باستخدام عنصرين قطريين مرتبين بشكل متماثل؛ ويستخدم عادة في أنظمة الرفوف الثقيلة والمرتفعة.
3. مقاطع عرضية متنوعة لتلبية احتياجات تحمل الأحمال المختلفة

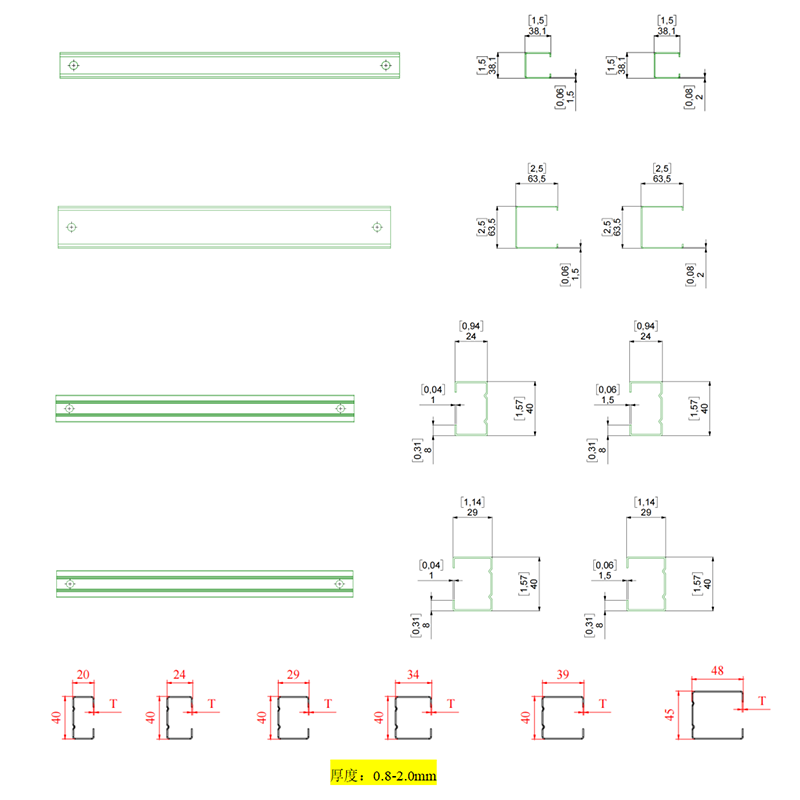

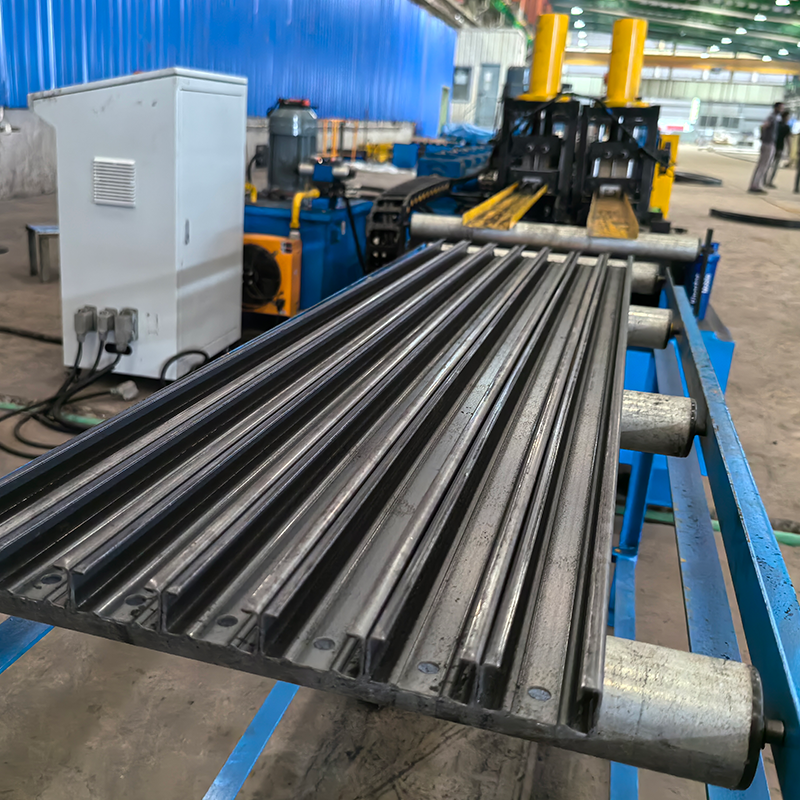

تنتج المعدات عناصر تقوية قطرية بأشكال مقطعية مختلفة:
تدعيم الولادة القيصرية: يقلل الوزن الذاتي مع الحفاظ على القوة، مما يتيح تصميمًا خفيف الوزن وخفض تكاليف المواد.
دعامات الأنابيب المستطيلة: توفر صلابة عالية للانحناء والالتواء؛ تتكيف بشكل جيد مع ظروف الإجهاد المعقدة؛ مناسبة للمكونات المعرضة لأحمال انحناء والتواء كبيرة.
دعامة الأنبوب الدائري: تتميز بخصائص ميكانيكية متساوية الخواص ومقاومة منخفضة للرياح؛ مناسبة للتطبيقات الحساسة لأحمال الرياح أو المناطق ذات المساحة المحدودة.
التدعيم المربع: يعمل بشكل جيد للغاية تحت القوى المحورية العالية ولحظات الانحناء، مما يوفر دعمًا مستقرًا.
4. إنتاج عالي الكفاءة مع إنتاج رائد في الصناعة
تتراوح سرعات التشكيل من 2 إلى 15 مترًا في الدقيقة.
خط إنتاج مستمر ومؤتمت بالكامل ويتطلب مشغلًا واحدًا فقط.
عمليات متعددة مدمجة في آلة واحدة، مما يؤدي إلى تقصير دورات الإنتاج بشكل كبير.
مثالية لمتطلبات الإنتاج المستمر ذات الحجم الكبير.
5. تشكيل عالي الدقة للحصول على جودة فائقة

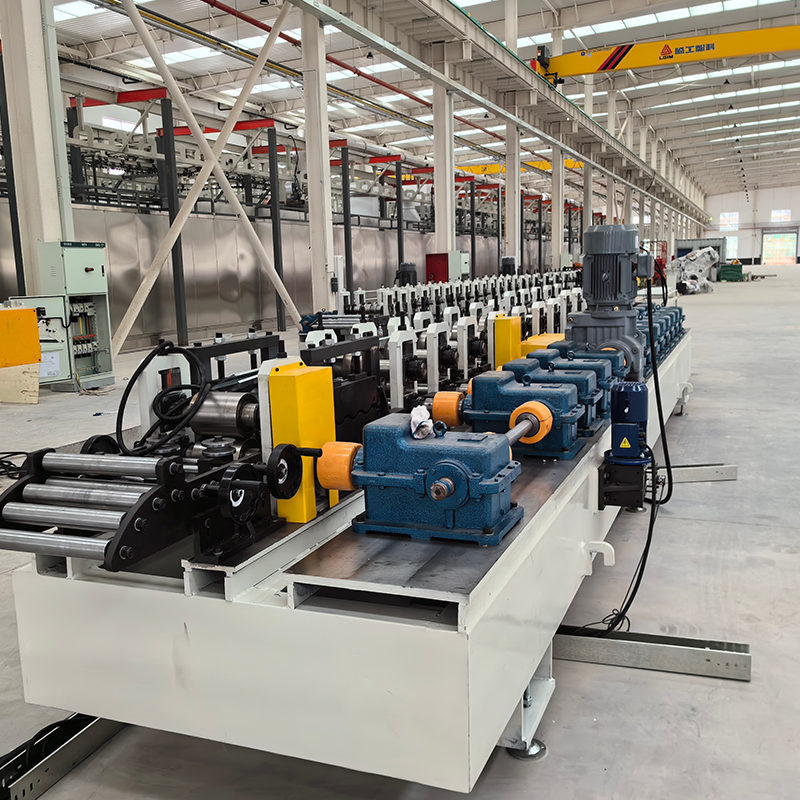

يستخدم عملية تشكيل الأسطوانة الباردة التدريجية متعددة المراحل، مما يضمن دقة الأبعاد العالية والاتساق.
تتميز حوامل اللف بهيكل إطار مقوس قوي لتحقيق صلابة عالية.
أعمدة اللف مصنوعة من الفولاذ عالي الجودة ويتم تصنيعها بدقة لضمان دقة التجميع.
تُصنع الأسطوانات من الفولاذ GCr15 أو Cr12MoV، ويتم معالجتها حرارياً، وتحويلها بدقة، وطلائها بالكروم الصلب للحصول على صلابة عالية ومقاومة للتآكل.
أعمدة اللف مصنوعة من الفولاذ 40Cr وتخضع لمعالجة التبريد والتلطيف.
6. التحكم الذكي، سهولة التشغيل
تحكم PLC آلي بالكامل مع واجهة HMI بشاشة تعمل باللمس؛ إعدادات المعلمات بديهية ومريحة.
يستخدم نظام التحكم PLC عالي الدقة (Delta/Schneider) للتشغيل الفعال والمستقر.
تشغيل شاشة اللمس: ما عليك سوى إدخال بيانات الإنتاج، وسيقوم النظام تلقائيًا بتلبية متطلبات الإنتاج.
يتميز بالتشخيص التلقائي للأخطاء والإنذارات لاستكشاف الأخطاء وإصلاحها وصيانتها بسرعة.
يقلل بشكل كبير من مستوى المهارة المطلوبة للمشغلين.
7. متينة، متينة، مستقرة وموثوقة
سرير الماكينة عبارة عن هيكل فولاذي ملحوم، تم تقويته لتخفيف الضغط الداخلي ومنع التشوه.
الإطار المشكل مصنوع من الحديد الزهر ومُقسّى لضمان القوة العالية وعمر الخدمة الطويل.
شفرة القطع مصنوعة من الفولاذ Cr12MoV المعالج حرارياً، مما يوفر عمر قطع يزيد عن مليون دورة.
يتم تشغيله بواسطة محرك مزود بنظام نقل التروس والسلسلة للتشغيل السلس والموثوق.
يتم الحصول على المكونات الكهربائية الرئيسية من علامات تجارية مشهورة مثل دلتا وشنايدر.
8. توفير المواد وخفض التكاليف
يستخدم عملية تشكيل دقيقة بالدرفلة الباردة، مما يضمن الاستخدام العالي للمواد. يمكن للمعدات إنتاج دعامات قطرية وقضبان ربط بأطوال وأحجام مختلفة لتلبية متطلبات ارتفاع الرفوف المختلفة، وبالتالي تقليل هدر المواد.
ثالثا. المعايير الفنية
معلمة العنصر
المواد القابلة للتطبيق: صفائح مدرفلة على البارد، صفائح مجلفنة، فولاذ عالي القوة
سمك المادة: 0.6–2.5 ملم (قابل للتخصيص)
عرض المادة: مخصص وفقًا لمتطلبات العميل
محطات التشكيل: 12–18 محطة
سرعة التشكيل 2–15 م/دقيقة (قابلة للتخصيص)
قوة المحرك الرئيسي: 7.5–30 كيلو وات
مادة الأسطوانة GCr15 / Cr12MoV (معالجة حرارياً)
مادة عمود الأسطوانة: 40Cr
مادة القاطع: Cr12MoV (معالجة حرارياً)
نظام القيادة: محرك؛ ناقل حركة تروس وسلسلة
طريقة القطع: القص الهيدروليكي
التحكم الكهربائي: التحكم الآلي بالكامل PLC (دلتا/شنايدر)
المشغلون 1 شخص
ضمان الجودة: حاصل على شهادة CE
الرابع. عملية الإنتاج

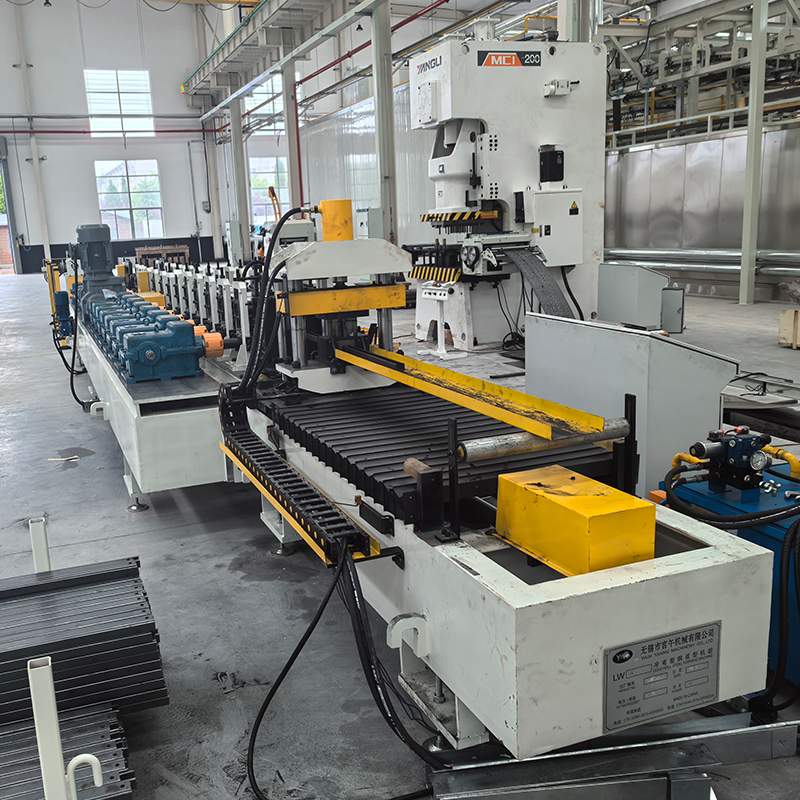

فك اللفائف وتغذيتها → التسوية → التغذية/التثقيب المؤازر → التغذية الموجهة → تشكيل اللفائف → القص حسب الطول → طاولة التجميع
وصف خطوة العملية
فك اللفائف والتغذية: يقوم بتحميل لفائف الصلب على جهاز فك اللفائف لتوفير إمداد مستمر من المواد لخط الإنتاج.
التسوية: تستخدم أداة تسوية متعددة الأسطوانات للتسطيح الدقيق؛ يزيل الضغط الداخلي للمواد لضمان الدقة في مراحل التشكيل اللاحقة.
التغذية والتثقيب المؤازر: يستخدم نظام مؤازر لتحديد المواقع بدقة؛ يقوم بالتثقيب لتركيب الثقوب وأنماط الثقوب الأخرى المطلوبة.
التغذية الموجهة: تقوم بتوجيه المواد ومحاذاتها تلقائيًا، مما يضمن التغذية السلسة لشرائط الفولاذ ذات العرض المتفاوت.
التشكيل باللف: يستخدم عملية تشكيل بارد تدريجية متعددة التمريرات لتشكيل المادة تدريجيًا إلى المقطع العرضي المطلوب لقضيب ربط الدعامة القطرية.
القطع حسب الطول: يقوم تلقائيًا بقطع المادة إلى الطول المحدد مسبقًا باستخدام نظام هيدروليكي؛ مما يضمن دقة عالية وحواف قطع نظيفة وناعمة.
جدول التجميع: التجميع اليدوي أو التلقائي للمنتجات النهائية.
