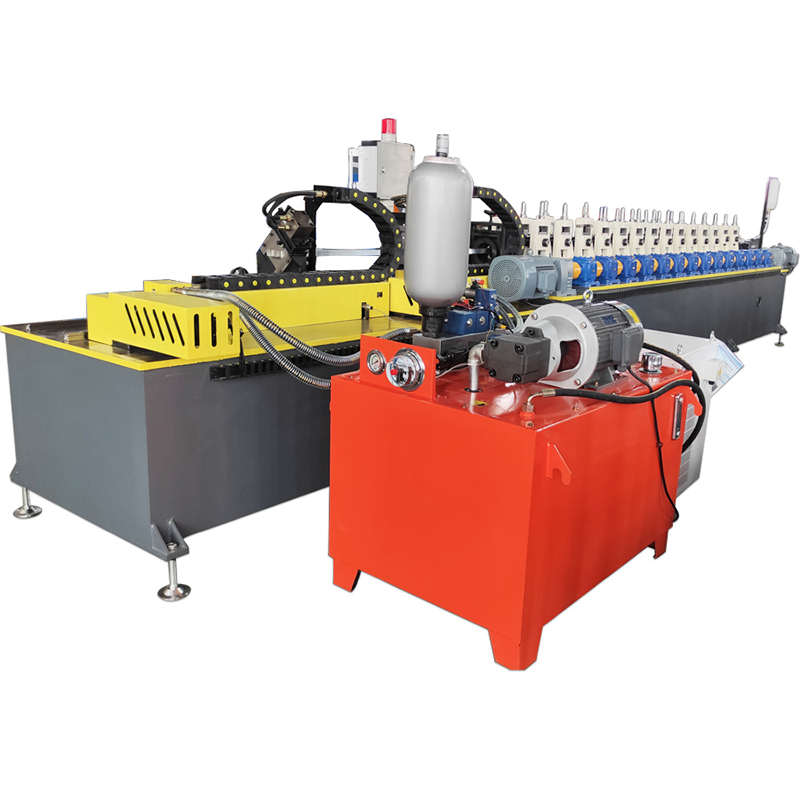

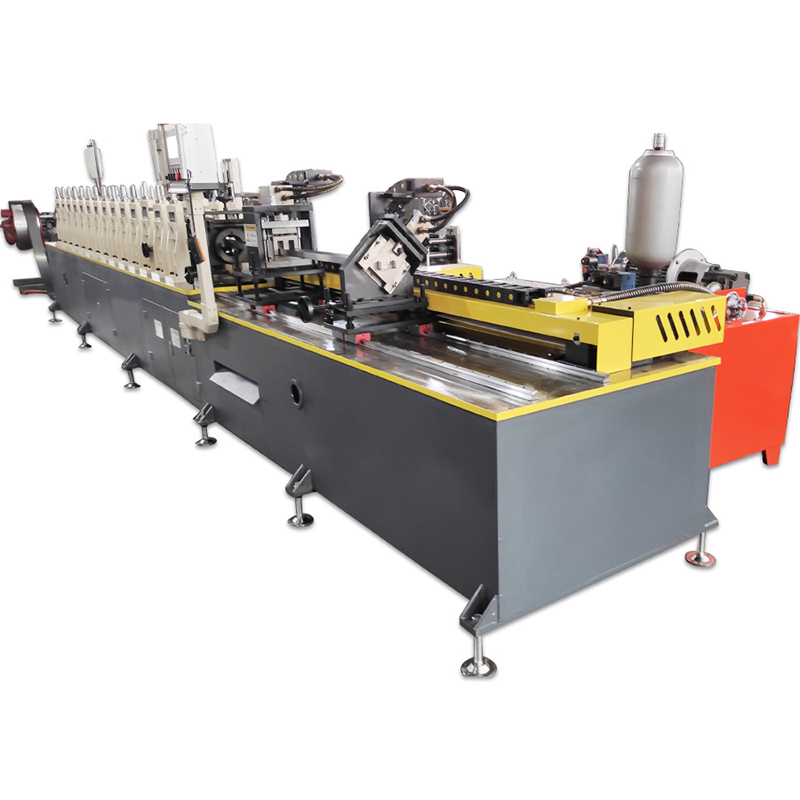

نظرة عامة على المعدات
آلة تشكيل لفائف العارضة الفولاذية الخفيفة من نوع CU هي خط إنتاج تشكيل الانحناء البارد الاحترافي المصمم خصيصًا لإنتاج عوارض على شكل حرف C و U لأنظمة ديكور المباني وأنظمة التقسيم وأنظمة السقف. العارضة الفولاذية الخفيفة عبارة عن مقطع هيكلي فولاذي رقيق الجدران مصنوع بشكل أساسي من شريط فولاذي مجلفن بالغمس الساخن المستمر من خلال عملية تشكيل لفة الانحناء البارد. تتميز بخفة الوزن والقوة العالية ومقاومة جيدة للحريق ومقاومة للرطوبة والتآكل والبناء المريح، مما يجعلها مادة أساسية حاسمة في أنظمة تزيين المباني الجاهزة الحديثة.
مع تحرك صناعة البناء العالمية نحو تخفيف الوزن والتصنيع والتخضير، تحل العارضة الفولاذية الخفيفة تدريجيًا محل العوارض الخشبية التقليدية وبعض المواد المساعدة الهيكلية الخرسانية، وتستخدم على نطاق واسع في المباني السكنية والمباني التجارية ومباني المكاتب والفنادق والمستشفيات والمنشآت الصناعية والأنظمة الهيكلية الداخلية للمباني الجاهزة.
تقوم آلة العارضة الفولاذية الخفيفة من النوع CU بمعالجة ملفات الفولاذ المجلفن إلى منتجات عارضة فولاذية خفيفة موحدة على شكل حرف C وU من خلال عمليات مستمرة بما في ذلك فك اللف الهيدروليكي، والتغذية الموجهة، والتسوية والتقويم، والتثقيب، وتشكيل اللفة، والقطع بطول ثابت، وجمع المواد تلقائيًا. يستخدم خط الإنتاج بأكمله نظام التحكم الآلي PLC، مما يحقق إنتاجًا مستمرًا آليًا بالكامل بدءًا من مدخلات المواد الخام وحتى مخرجات المنتج النهائي، مما يحسن كفاءة الإنتاج بشكل كبير ويقلل تكاليف العمالة.
تستخدم المعدات تقنية التشكيل بالانحناء البارد التدريجي متعدد التمريرات. من خلال بكرات التشكيل المصممة بدقة، يكمل الشريط الفولاذي تدريجيًا عملية الانحناء، وتشكيل الأضلاع المقوية، وتشكيل الحواف، وتصحيح المقطع العرضي النهائي في محطات متعددة. بالمقارنة مع طرق الختم والثني التقليدية، يوفر تشكيل الثني البارد مزايا مثل الاستخدام العالي للمواد، وسرعة الإنتاج السريعة، واتساق الأبعاد الجيد، وانخفاض تكاليف الإنتاج.
يمكن لآلة العارضة الفولاذية الخفيفة من النوع CU إنتاج عوارض رأسية من النوع C، وعوارض علوية وسفلية من النوع U، ومطابقة المقاطع الهيكلية للمباني بمواصفات مختلفة وفقًا لاحتياجات العملاء. مناسب لمعالجة شرائح الفولاذ المجلفن بسمك 0.35-1.5 ملم. تتميز المعدات بتغييرات مرنة في التكوين، وتشغيل مستقر، ودرجة عالية من الأتمتة، مما يجعلها قطعة مهمة من المعدات لمصنعي العوارض الفولاذية الخفيفة لتحقيق إنتاج واسع النطاق.
المزايا الأساسية ونقاط البيع
إنتاج الهيكل المزدوج C/U: آلة واحدة تلبي احتياجات متعددة من عوارض الفولاذ الخفيف
تعتمد آلة العارضة الفولاذية الخفيفة من نوع CU على تصميم تشكيل مرن. ومن خلال ضبط موضع بكرات التشكيل وبعض المعلمات الهيكلية، يمكن التبديل بسرعة بين منتجات العارضة من النوع C والنوع U.
يتطلب إنتاج العارضة الفولاذية الخفيفة التقليدية عادةً معدات مختلفة لمنتجات مختلفة. تعمل المعدات من نوع CU، من خلال التصميم المعياري، على تحسين استخدام المعدات وتقليل تكاليف استثمار معدات العملاء.
يمكن لخط إنتاج واحد أن يغطي:
عارضة عمودية من النوع C
سقف على شكل حرف U وعارضة سقف
عارضة نظام الجدار الفاصل
عارضة نظام السقف
الملامح المساعدة الزخرفية المعمارية
تلبية احتياجات إنتاج الطلبات المتنوعة والصغيرة والكبيرة الحجم لشركات مواد البناء.
يضمن تشكيل الانحناء البارد الدقيق متعدد التمريرات استقرار أبعاد المنتج
تعتمد المعدات على عملية تشكيل لفة تدريجية متعددة التمريرات. يتم تخصيص مقدار التشوه لكل تمريرة بشكل عقلاني وفقًا لخصائص المقطع العرضي للعارضة الفولاذية الخفيفة، مما يضمن ضغطًا موحدًا على المادة وتجنب مشاكل مثل التشقق والتشوه والارتداد التي تحدث في المعالجة التقليدية.
يوفر التشكيل متعدد التمريرات المزايا التالية:
أبعاد المقطع العرضي للملف الشخصي الدقيقة
استقامة عالية للمنتج
تشكيل الحافة بالكامل
جودة السطح مستقرة
التثبيت الجيد والأداء المطابق
يمكنه تلبية متطلبات قوة العارضة ودقة الأبعاد أثناء تشييد المباني.
يضمن هيكل الإطار عالي الصلابة تشغيلًا مستقرًا على المدى الطويل
تعتمد آلة التشكيل على تصميم هيكل إطار عالي القوة، ويتم تصنيع المكونات الرئيسية بدقة لتحسين الصلابة الإجمالية للمعدات.
يعمل الهيكل عالي الصلابة على تقليل اهتزاز المعدات بشكل فعال أثناء التشغيل عالي السرعة، مما يضمن المطابقة الدقيقة بين الأسطوانات والحفاظ على الأداء المستقر أثناء الإنتاج المستمر على المدى الطويل.
مميزات المعدات:
هيكل مستقر، لا يتشوه بسهولة
توزيع ضغط التشكيل الموحد
عمر خدمة طويل للمعدات
تكلفة صيانة منخفضة
مناسب للإنتاج المستمر طويل الأمد في مصانع عوارض الفولاذ الخفيفة.
نظام التثقيب عبر الإنترنت يحسن كفاءة تركيب المنتج
يمكن تكوين آلة العارضة الفولاذية الخفيفة من نوع CU بجهاز تثقيب عبر الإنترنت وفقًا لمتطلبات منتج العميل لمعالجة فتحات تركيب العارضة وفتحات التوصيل وفتحات تحديد المواقع تلقائيًا.
التثقيب عبر الإنترنت مقارنة بطرق ما بعد المعالجة التقليدية:
يقلل من التشغيل اليدوي
يحسن دقة موضع الحفرة
يبسط عملية الإنتاج
يزيد من القيمة المضافة للمنتج
مناسب بشكل خاص للتطبيقات التي تتطلب كفاءة تركيب عالية، مثل أنظمة تقسيم المباني وأنظمة السقف.
يضمن نظام اللف عالي الأداء جودة الملف الشخصي
تُصنع بكرات المعدات من فولاذ القالب عالي الجودة وتخضع للمعالجة الحرارية لتحسين مقاومة التآكل وعمر الخدمة.
يتحكم تصميم اللفة الدقيق بشكل فعال في تغيرات الضغط أثناء تشكيل المواد، مما يتجنب تلف الطبقة المجلفنة ويضمن سطحًا أملسًا وممتعًا من الناحية الجمالية للعارضة الفولاذية الخفيفة.
مزايا اللفة:
مقاومة عالية للتآكل
أبعاد مستقرة
دقة تشكيل عالية
دورة صيانة طويلة
مناسبة للإنتاج المستمر على نطاق واسع.
نظام التحكم الآلي يقلل من تكاليف العمالة
يستخدم الخط بأكمله نظام التحكم الآلي PLC المجهز بواجهة بين الإنسان والآلة بشاشة تعمل باللمس للإدارة الرقمية لمعلمات الإنتاج.
يمكن للمشغلين التحكم في ما يلي عبر شاشة اللمس:
ضبط سرعة الإنتاج
ضبط طول المنتج
التحكم في بدء/إيقاف المعدات
مراقبة حالة التشغيل
استعلام إنذار الخطأ
يتطلب خط الإنتاج بأكمله مشغلًا أو مشغلين اثنين فقط أثناء التشغيل العادي، مما يقلل بشكل كبير من تكاليف العمالة ويحسن كفاءة إدارة الإنتاج.
يلبي الإنتاج المستمر عالي الكفاءة احتياجات التصنيع على نطاق واسع.
تعتمد آلة العارضة الفولاذية الخفيفة من نوع CU على طريقة إنتاج الضغط الأسطواني المستمر، مما يلغي الحاجة إلى عمليات إيقاف التشغيل المتكررة لإجراء التعديلات، مما يؤدي إلى كفاءة إنتاج أعلى مقارنة بطرق المعالجة التقليدية.
يمكن للمعدات تحقيق:
الإنتاج المستمر
إمدادات المواد المستقرة
القطع السريع
جمع المواد تلقائيًا
تقليل هدر المواد
تحسين القدرة على تنفيذ الطلبات
مناسب لمصنعي مواد البناء الكبيرة، ومصنعي عوارض الصلب الخفيفة، وموردي مواد البناء.
عملية الإنتاج
فك اللفائف الهيدروليكي → التغذية الموجهة → التسوية والتصحيح → التثقيب الإلكتروني → تشكيل اللفائف → القطع حسب الطول → الاستقبال التلقائي
فك اللفائف الهيدروليكي: يحمل جهاز فك اللفائف الهيدروليكي اللفائف الفولاذية، ويثبت المادة من خلال الشد الهيدروليكي لتحقيق تغذية مستمرة ومستقرة.
التغذية الموجهة: تتحكم آلية التوجيه الدقيقة في اتجاه دخول الشريط الفولاذي، مما يمنع انحراف المواد ويحسن دقة التشكيل اللاحقة.

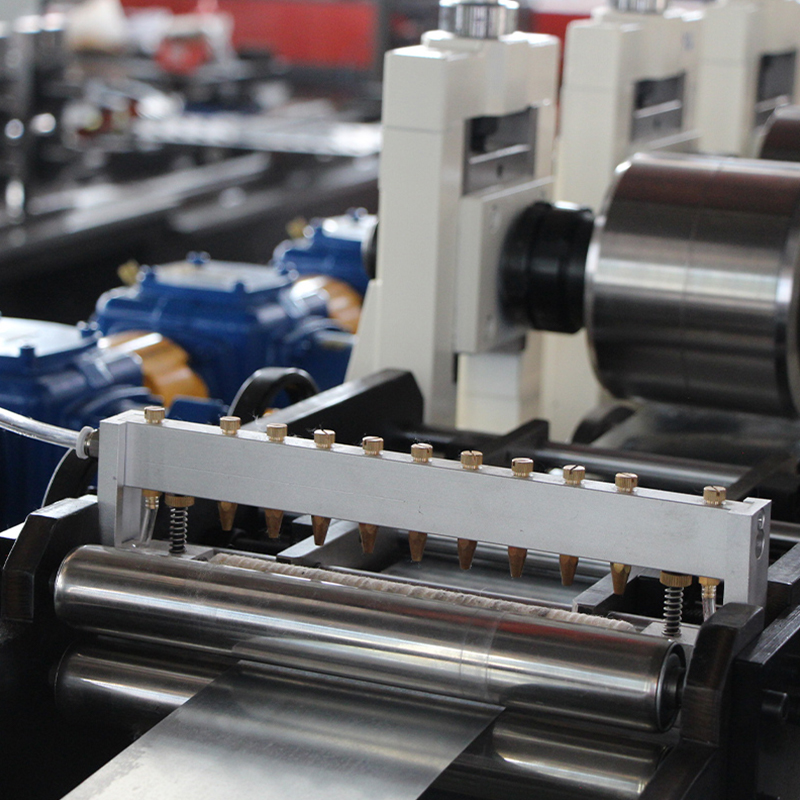

التسوية والتصحيح: تعمل آلية التسوية على التخلص من الضغط الداخلي الناتج أثناء نقل وتخزين لفائف الفولاذ، مما يحافظ على المادة مسطحة.
التثقيب عبر الإنترنت: يقوم تلقائيًا بثقب الثقوب في العارضة وفقًا لمتطلبات تركيب المبنى الخاصة بالعميل، مما يحسن راحة بناء المنتج.

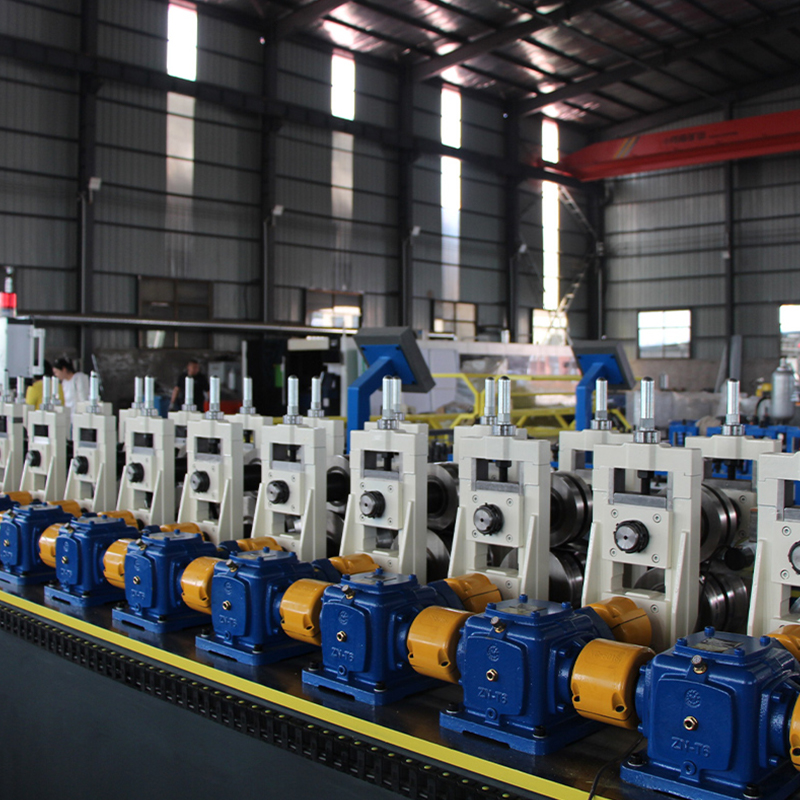

تشكيل الأسطوانة: تقوم مجموعات متعددة من الأسطوانات الدقيقة بتغيير المقطع العرضي للمادة تدريجيًا، مما يؤدي في النهاية إلى تشكيل الشريط الفولاذي إلى عارضة قياسية على شكل حرف C أو U.
القطع حسب الطول: يتم القطع تلقائيًا حسب الطول المحدد للعميل، مما يضمن طولًا موحدًا للمنتج ويحسن كفاءة التعبئة والنقل.
الاستلام التلقائي: يتم ترتيب المنتجات النهائية وجمعها تلقائيًا لتسهيل التعبئة والنقل والاستخدام اللاحق.
مجالات التطبيق
تُستخدم منتجات عوارض الصلب الخفيف التي تنتجها آلة عوارض الصلب الخفيف من نوع CU على نطاق واسع في المجالات التالية:
أنظمة الجدران الفاصلة للمباني: تستخدم في هياكل الجدران الفاصلة الداخلية للمباني السكنية والمكتبية والتجارية، وتعمل كإطار داعم للجدران وتحسين كفاءة البناء.
أنظمة تزيين السقف: تستخدم في هياكل أسقف الفنادق ومراكز التسوق والمباني المكتبية وما إلى ذلك، مما يوفر دعمًا مستقرًا لتحمل الأحمال.
المباني الجاهزة: باعتبارها مكونًا مهمًا للمباني الجاهزة، تتيح العوارض الفولاذية الخفيفة البناء السريع والتركيب المعياري.
المباني الصناعية: تستخدم لتقسيم المساحات الداخلية ومشاريع الديكور في المنشآت الصناعية والمستودعات وورش الإنتاج.
مشاريع المباني الخضراء: تتمتع العوارض الفولاذية الخفيفة بمزايا مثل الوزن الخفيف والصديقة للبيئة وقابلية إعادة التدوير، بما يتماشى مع اتجاه التطوير الحديث للمباني الخضراء. خدمات.
آفاق السوق
مع التطور السريع للبناء الصناعي العالمي والمباني الجاهزة، يستمر الطلب في السوق على العارضة الفولاذية الخفيفة في النمو.
بالمقارنة مع مواد البناء التقليدية، تتميز العارضة الفولاذية الخفيفة بسرعة بناء أسرع، ووزن أخف، وأداء زلزالي أفضل، ومقاومة فائقة للحريق، مما يؤدي إلى زيادة تطبيقها في البناء السكني والديكور التجاري والمباني العامة.
لقد استخدمت الأسواق الأوروبية والأمريكية منذ فترة طويلة العارضة الفولاذية الخفيفة كمادة هيكلية داخلية للمباني. وفي الشرق الأوسط، أدى التطور السريع للمباني التجارية وبناء البنية التحتية إلى زيادة مستمرة في الطلب على العارضة الفولاذية الخفيفة ومعدات الإنتاج الآلية. وتشهد الأسواق الناشئة في جنوب شرق آسيا وأمريكا الجنوبية أيضًا طلبًا كبيرًا على ملفات تعريف المباني بسبب التحضر.
في المستقبل، ومع ارتفاع معايير كفاءة استخدام الطاقة في المباني وزيادة تكاليف العمالة، ستحل معدات إنتاج العوارض الفولاذية الخفيفة الآلية وعالية الكفاءة وعالية الدقة تدريجيًا محل طرق المعالجة اليدوية التقليدية، مما يزيد من توسيع السوق.
دعم الخدمة
تصميم الحلول: نحن نقدم حلولاً كاملة لتصميم خط إنتاج العارضة الفولاذية الخفيفة بناءً على مواصفات منتج العميل ومتطلبات الطاقة الإنتاجية وظروف المصنع.
تخصيص المعدات: نحن ندعم تخصيص منتجات العارضة بمقاطع عرضية وسمك ومواصفات مختلفة، والتحكم في العملية برمتها بدءًا من تصميم اللفة وحتى التصنيع الكامل للآلة.
التركيب والتشغيل: نحن نقدم خدمات التركيب والتشغيل العالمية من قبل مهندسين محترفين ونقوم بتدريب مشغلي العملاء لضمان النشر السريع للمعدات في الإنتاج.
الدعم الفني: نحن نقدم إرشادات صيانة المعدات على المدى الطويل، وتحسين عملية الإنتاج، وخدمات توريد قطع الغيار.
ترقية القدرات: نحن نقدم ترقيات المعدات وتحويلات الأتمتة وحلول تحسين خط الإنتاج بناءً على التغييرات في احتياجات إنتاج العملاء.
لماذا تختارنا؟
ما يقرب من 20 عامًا من الخبرة في تصنيع معدات الثني البارد؛ التكنولوجيا الناضجة، وعمليات الإنتاج المثالية، والمعدات المستقرة والموثوقة.
حلول إنتاج عوارض فولاذية خفيفة احترافية، تغطي احتياجات منتجات عوارض البناء على شكل حرف C و U وغيرها من احتياجات منتجات عوارض البناء.
قدرات تصنيع عالية الدقة؛ استخدام بكرات مصنعة بدقة لضمان استقرار أبعاد المنتج.
مزايا الإنتاج الآلي؛ يتيح نظام التحكم PLC إنتاجًا مستمرًا وفعالًا وذكيًا.
قدرات تخصيص مرنة؛ تصميم معدات مخصصة بسرعة بناءً على رسومات منتجات العملاء.
التوريد المباشر من مصنع المصدر، مما يقلل من الروابط الوسيطة ويحسن فعالية المعدات من حيث التكلفة.
شبكة خدمات عالمية؛ فريق هندسي محترف يدعم التثبيت والتشغيل وخدمة ما بعد البيع في الخارج.
