أنا. مقدمة عن المعدات

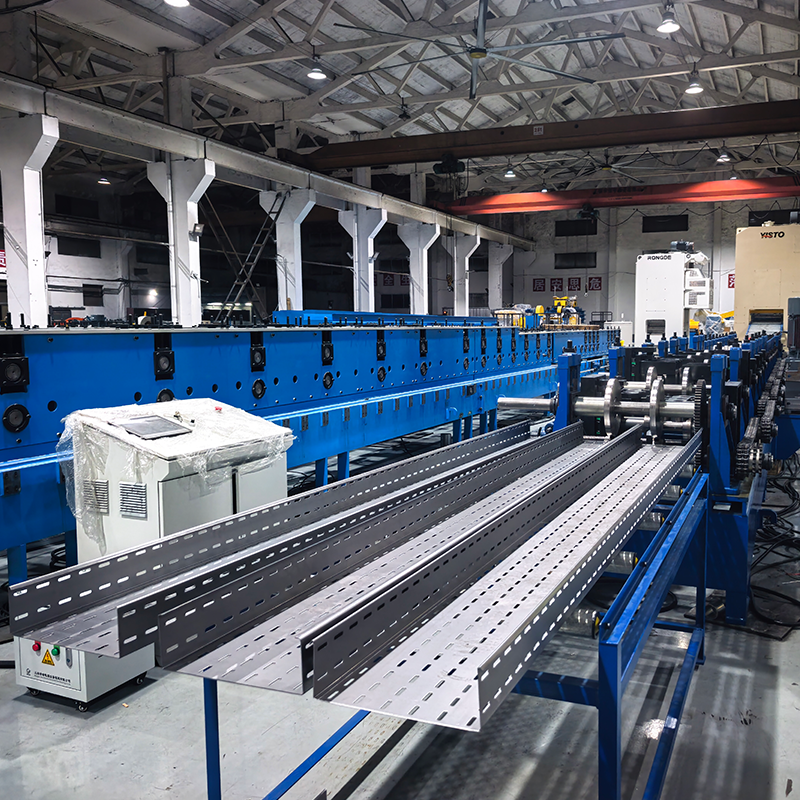

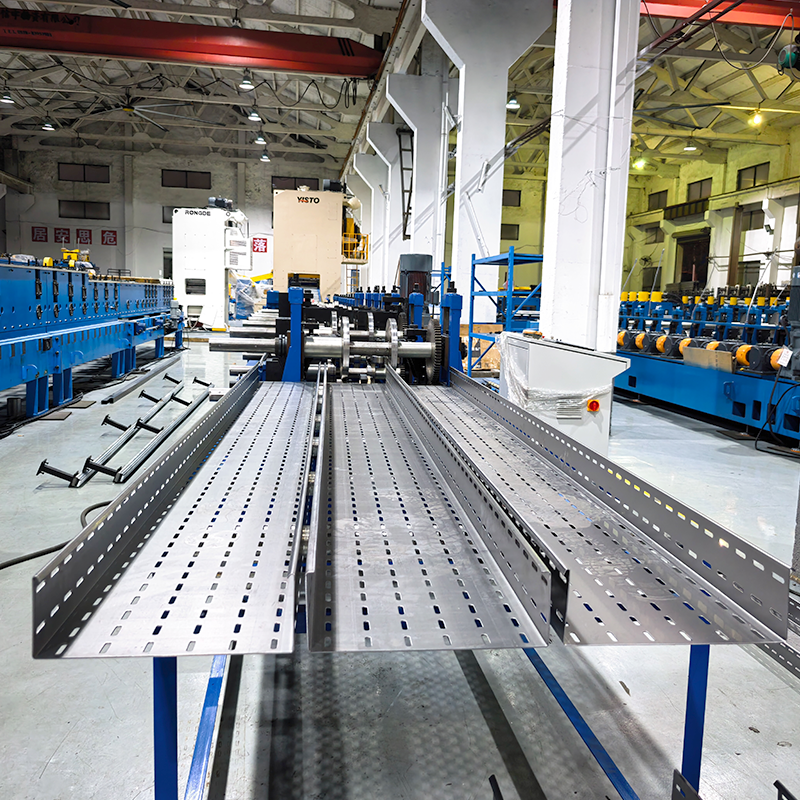

آلة تشكيل صواني الكابلات في الشرق الأوسط هي نظام تشكيل آلي بالدرفلة الباردة مصمم خصيصًا لتصنيع صواني الكابلات المثقبة التي تلبي متطلبات سوق الشرق الأوسط. باستخدام عملية تشكيل الأسطوانة الباردة المستمرة، تدمج المعدات فك اللفائف وتسويتها وثقبها وتشكيلها وقطعها في عملية واحدة مبسطة، مما يؤدي مباشرة إلى إنتاج صواني الكابلات المثقبة النهائية من مخزون لفائف الفولاذ.
يتميز الخط بأكمله بالتحكم التلقائي الكامل في PLC ووحدة تشكيل معيارية قابلة للتعديل؛ تستوعب مجموعة واحدة من البكرات مواصفات متعددة، مع إجراء تعديلات العرض والارتفاع تلقائيًا بواسطة المحركات، مما يتيح تغييرات سريعة في الملف الشخصي عبر إدخال معلمات شاشة اللمس. يتوافق النظام مع مواد مختلفة —بما في ذلك الفولاذ المجلفن مسبقًا، والصفائح المجلفنة بالغمس الساخن، والفولاذ المقاوم للصدأ، وسبائك الألومنيوم والمغنيسيوم والزنك— ويدعم نطاق مواصفات يبلغ عرضه 50–900 مم وارتفاعه 15–150 مم.

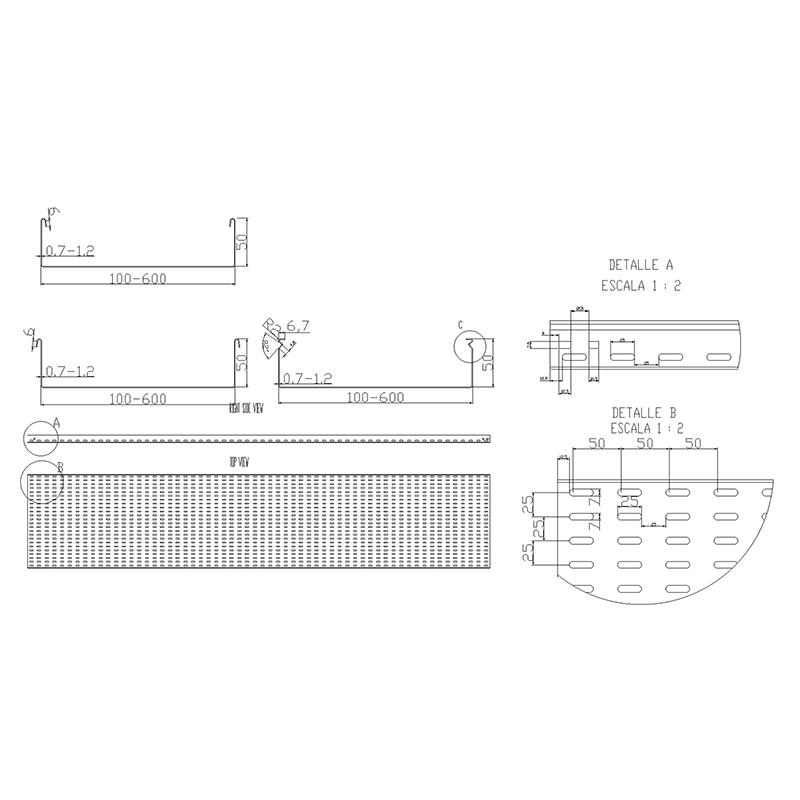

تتميز صواني الكابلات المثقبة بقاعدة وألواح جانبية مرتبة بكثافة مع فتحات تهوية موحدة. على الرغم من تشابهها هيكليًا مع الصواني ذات القاع الصلب (غير المثقبة)، إلا أنها تتميز بالنمط الكثيف من الثقوب في القاعدة. يوفر هذا التصميم مزايا متعددة، بما في ذلك التهوية الفائقة وتبديد الحرارة، والوزن المنخفض، وسهولة التركيب، مما يجعلها تستخدم على نطاق واسع في المشاريع في جميع أنحاء الشرق الأوسط —مثل مرافق البتروكيماويات، ومحطات الطاقة والكهرباء، ومراكز البيانات، ومحطات الطاقة الكهروضوئية.
الثاني. المزايا الأساسية ونقاط البيع
1. تبديد ممتاز للحرارة، مما يطيل عمر الكابل
يؤدي هيكل الثقب الكثيف إلى إنشاء قنوات الحمل الحراري للهواء، مما يحسن بشكل كبير كفاءة تبديد الحرارة. يعمل هذا التصميم على خفض درجات حرارة الكابلات بشكل فعال وإبطاء شيخوخة طبقات العزل. وتظهر هذه الميزة بشكل خاص في البيئات ذات درجات الحرارة المرتفعة في الشرق الأوسط (حيث يمكن أن تتجاوز درجات حرارة سطح الصيف 50° درجة مئوية)؛ فمقابل كل انخفاض في درجة حرارة التشغيل بمقدار 10–15° درجة مئوية، يمكن تمديد عمر خدمة الكابل بشكل كبير. يضمن تصميم الثقب الكثيف أقصى قدر من تبديد الحرارة وتدفق الهواء، مما يمنع بشكل فعال انخفاض القدرة على حمل التيار الناجم عن ارتفاع درجة الحرارة.
2. تصميم خفيف الوزن، مما يقلل التكاليف الإجمالية
يؤدي التثقيب الاستراتيجي للمادة المعدنية إلى تقليل استخدام المواد وخفض وزن صينية الكابلات بشكل فعال. تسهل الصواني خفيفة الوزن عملية النقل والتركيب، وتقلل الحمل على الدعامات والشماعات، وتخفض التكاليف الإجمالية للمشروع. على الرغم من توفير الدعم والحماية اللازمين للكابلات، توفر هذه الصواني تهوية فائقة وتبديدًا للحرارة؛ فهي خفيفة الوزن وفعالة من حيث التكلفة وسهلة الصيانة. إن تحقيق قدرة تحمل مكافئة باستخدام مواد أقل يجعلها مثالية للمنشآت الخارجية طويلة المدى وواسعة النطاق في الشرق الأوسط.
3. مقاومة فائقة للتآكل، مناسبة للبيئات القاسية في الشرق الأوسط
يتطلب مناخ الشرق الأوسط —الذي يتميز بدرجات الحرارة المرتفعة والملوحة العالية (رذاذ الملح) والرمال والغبار الشديدين— مقاومة استثنائية للتآكل. تعتمد معايير الشرق الأوسط ومجلس التعاون الخليجي على متطلبات IEC من خلال إضافة مواصفات للتكيف مع درجات الحرارة العالية (≥55° درجة مئوية) والحماية من الغبار/الرطوبة (IP54). توفر هذه الصواني خيارات مختلفة لمعالجة الأسطح، بما في ذلك الفولاذ المجلفن مسبقًا، والجلفنة بالغمس الساخن (HDG)، وطلاء المسحوق الكهروستاتيكي، وطلاء الألومنيوم والمغنيسيوم والزنك. تتوافق سماكة طلاء الزنك مع متطلبات اختبار رش الملح (على سبيل المثال، ≥12 ميكرومتر). تتوافق هذه المنتجات مع مواد مثل الفولاذ الكربوني Q235 والفولاذ المقاوم للصدأ 304/316، وتضمن التشغيل المستقر وطويل الأمد في الظروف القاسية، بما في ذلك المرافق البتروكيماوية والبيئات البحرية والمناطق الصحراوية.
4. كابلات مرنة وسهولة الصيانة
يوفر تصميم الثقب الكثيف مرونة أكبر لتأمين الكابلات وتعديلها؛ تسهل الثقوب الموحدة في الألواح الأساسية والجانبية استخدام روابط الكابلات، وكسر الكابلات، وتوسعات النظام المستقبلية. تعتبر هذه الصواني مناسبة تمامًا للبيئات الهندسية المعقدة وتوفر كفاءة عالية في استخدام المساحة. يمكن توجيه الكابلات مباشرة للخارج من خلال الفتحات الموجودة في الجدران الجانبية، مما يلغي الحاجة إلى الحفر الإضافي ويبسط عملية التركيب والصيانة.
5. إنتاج متعدد الاستخدامات ومرن
تستوعب مجموعة واحدة من الأسطوانات مواصفات متعددة؛ ولا يتطلب تغيير أنواع المنتجات استبدال مجموعة الأدوات بأكملها—يكفي إجراء تعديلات على فجوة الأسطوانة وموضع الأسطوانة عبر المحرك.
قادرة على إنتاج صواني الكابلات ذات أنماط التثقيب الكثيفة بأطوال وارتفاعات وسمك مختلفة.
تتميز قوالب التثقيب بتصميم سريع التغيير على شكل درج، مما يقلل وقت التوقف عن العمل إلى بضع دقائق فقط.
إن التبديل المرن والاستجابة السريعة للطلبات يجعلها مثالية لاحتياجات الإنتاج ذات المزيج العالي والحجم المنخفض.
6. كفاءة عالية واستقرار وإنتاجية رائدة
سرعة اللكم: 60–90 ضربة/دقيقة
سرعة التشكيل: 10–15 متر/دقيقة
تضمن التغذية التي تعمل بمحرك سيرفو تحديد المواقع بدقة وتقلل من هدر المواد.
يضمن ناقل الحركة ذو علبة التروس المزود بمحركات مستقلة لكل حامل تشغيلًا مستقرًا وعالي الكثافة لفترات طويلة.
7. التحكم الذكي وسهولة التشغيل
يتيح التحكم الآلي الكامل في PLC باستخدام واجهة HMI التي تعمل باللمس إعداد المعلمات بشكل بديهي ومريح.
يتطلب تبديل المواصفات إدخالًا رقميًا فقط، مع إجراء التعديلات تلقائيًا.
يقلل بشكل كبير من متطلبات مهارات المشغل.
ثالثا. مجالات التطبيق
بفضل مزاياها الشاملة —مثل تبديد الحرارة الممتاز، والبناء خفيف الوزن وعالي القوة، ومقاومة التآكل— تُستخدم صواني الكابلات المثقبة على نطاق واسع في الشرق الأوسط عبر القطاعات التالية:
صناعة البتروكيماويات: المصافي والمصانع الكيميائية والمنصات البحرية—توفر مقاومة فائقة للتآكل وملاءمة للبيئات ذات درجات الحرارة العالية والملوحة العالية.
أنظمة الطاقة: محطات الطاقة والمحطات الفرعية ومشاريع نقل وتوزيع الطاقة—يضمن التصميم المثقب تبديدًا كافيًا للحرارة لكابلات الطاقة ذات المقطع العرضي الكبير.
محطات الطاقة الكهروضوئية (PV): محطات الطاقة الكهروضوئية الأرضية واسعة النطاق — تصميم خفيف الوزن يقلل الحمل على الهياكل الداعمة، في حين تضمن قدرات تبديد الحرارة تشغيل الكابلات بشكل مستقر في البيئات ذات درجات الحرارة العالية.
مراكز البيانات: إدارة الكابلات لغرف الخوادم ومحطات الاتصالات الأساسية—يعمل الهيكل المثقب على تعظيم تدفق الهواء، مما يمنع ارتفاع درجة حرارة الكابل والحاجة المرتبطة بتخفيض التيار.
النقل بالسكك الحديدية: دعم الكابلات وحمايتها للسكك الحديدية عالية السرعة ومحطات المترو والأنفاق.
مشاريع البناء: أنظمة كابلات الطاقة والجهد المنخفض للمجمعات التجارية والمباني المكتبية والمستشفيات وما إلى ذلك— تتميز بمظهر جمالي جميل وهيكل بسيط وسهولة التركيب.
الرابع. عملية الإنتاج

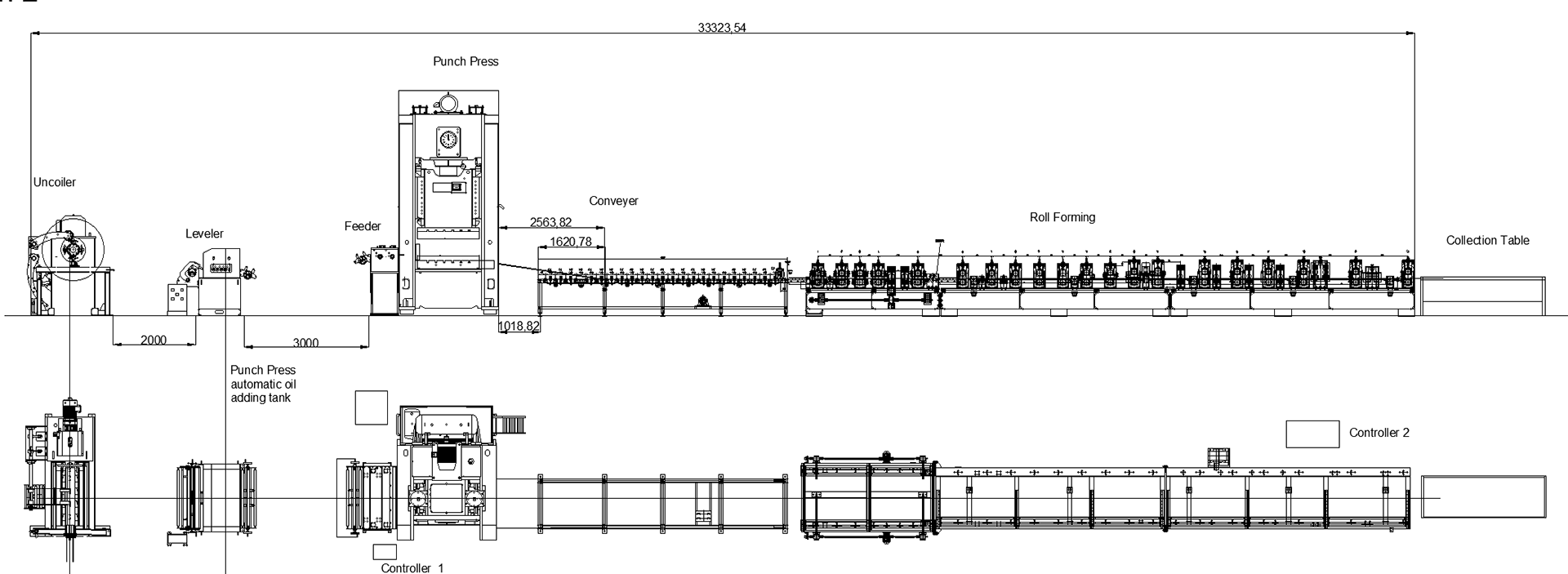

فك اللفائف → التسوية/التسطيح → التغذية المؤازرة/التثقيب/القطع → طاولة أسطوانية ناقلة → التغذية الموجهة → تشكيل اللفائف → تفريغ المنتج النهائي
وصف خطوة العملية
فك اللفائف: فك اللفائف هيدروليكيًا لدعم وتغذية لفائف الصلب
التسوية/التسطيح: تسوية متعددة الأسطوانات للتخلص من الضغط الداخلي وضمان دقة التشكيل
التغذية المؤازرة + التثقيب تحديد المواقع بدقة؛ التثقيب المتزامن لأنماط الثقوب الكثيفة؛ سرعة التثقيب 60–90 ضربة/دقيقة
التغذية الموجهة: توجيه المواد ومحاذاتها تلقائيًا؛ تستوعب عروضًا مختلفة
تشكيل الأسطوانة: وحدة تشكيل معيارية قابلة للتعديل؛ مجموعة واحدة من الأسطوانات تغطي مواصفات متعددة
القطع بطول ثابت: قياس الطول تلقائيًا والقطع الهيدروليكي؛ ينتج حواف نظيفة وناعمة
تفريغ المنتج النهائي: إخراج المنتجات النهائية؛ تشغيل سلس ومستمر للخط
الخامس. الخدمة والدعم
تصميم الحلول: اختيار المعدات المخصصة وتخطيط خط الإنتاج بناءً على رسومات العملاء ومتطلبات القدرات ومعايير سوق الشرق الأوسط.
التصنيع المخصص: دعم التخصيص غير القياسي، مع التحكم الكامل في العملية بأكملها —من تصميم اللفة إلى التصنيع الكامل للخط.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون تأشيرات صالحة ومتاحون للخدمة في الموقع في جميع أنحاء العالم في أي وقت.
دعم المعايير: توفير الوثائق الفنية التي تؤكد الامتثال لمعايير IEC61537، ومساعدة العملاء في الحصول على شهادات الشرق الأوسط مثل DEWA وGCC.
السادس. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال
خبرة السوق في الشرق الأوسط: فهم عميق لمتطلبات مقاومة التآكل وتبديد الحرارة لصواني الكابلات في البيئات ذات درجات الحرارة العالية والملوحة العالية في المنطقة
معايير التصنيع الدولية: الالتزام الصارم بمعايير IEC61537 وشهادة CE الكاملة
قدرات هندسية مخصصة قوية: القدرة على تصميم خطوط تشكيل الدرفلة الباردة المعقدة المختلفة المصممة خصيصًا لتلبية احتياجات محددة
شبكة الخدمات العالمية: مهندسون يحملون تأشيرات سفر جاهزة وقدرات استجابة سريعة
