أنا. نظرة عامة على المعدات
آلة تشكيل الأرضيات الخشبية بالدرفلة هي معدات متخصصة مصممة لتشكيل الأرضيات الخشبية الفولاذية بالدرفلة الباردة (المعروفة أيضًا باسم الأرضيات الخشبية الفولاذية ذات الشكل الجانبي أو الأرضيات الخشبية المركبة). الأرضيات الخشبية عبارة عن مادة هيكلية مركبة مصنوعة من صفائح الفولاذ المجلفنة التي يتم تشكيلها عن طريق الدرفلة الباردة؛ وتتميز المقاطع العرضية الناتجة بأشكال V، أو أشكال U، أو شبه منحرفة، أو مقاطع تشبه الموجة. باستخدام عملية تشكيل الأسطوانة الباردة المستمرة، تدمج الآلة سير عمل الإنتاج بأكمله —بما في ذلك فك اللفائف، والتغذية الموجهة، وتشكيل الأسطوانة، والقطع الهيدروليكي، والتفريغ— لإنتاج أرضيات نهائية مباشرة.
يتميز الخط بأكمله بالتحكم الآلي الكامل في PLC وواجهة الإنسان والآلة (HMI) التي تعمل باللمس، مما يضمن التشغيل الآلي المستمر بدءًا من فك اللف وحتى تفريغ المنتجات النهائية. تستخدم المعدات هيكل محرك سلسلة على شكل لوحة حائط، مما يوفر صلابة عالية ودقة ومتانة. وهو متوافق مع مختلف الصفائح المعدنية، مثل الفولاذ المجلفن والفولاذ المطلي بالألمنيوم والزنك، بسمك يتراوح من 0.8 ملم إلى 1.5 ملم. يمكن تعديل سرعة خط التشكيل بين 0 و15 م/دقيقة (باستثناء وقت القطع)، مما يتيح إنتاج أرضيات ذات ارتفاعات ودرجات أضلاع متنوعة. تتطلب هذه الآلة مشغلًا واحدًا فقط، وهي معدات أساسية لمصنعي مواد أرضيات الهياكل الفولاذية التي تهدف إلى تحقيق إنتاج واسع النطاق وموحد وذكي.
تتميز منتجات الأرضيات الخشبية بخفة وزنها وقوتها العالية وقدرتها العالية على تحمل الأحمال وأدائها الزلزالي الممتاز؛ وتستخدم على نطاق واسع كقوالب دائمة لألواح الأرضيات المركبة أو الخرسانية. أثناء البناء، يعمل السطح كقوالب دائمة قادرة على تحمل الأحمال؛ أثناء مرحلة الخدمة، يعمل بشكل مركب مع الخرسانة، ويعمل كتعزيز للشد السفلي. في البناء الشاهق، فإنه يلغي الحاجة إلى القوالب الفولاذية التقليدية ويقلل الحمل الميت للأرضيات. ومن خلال تحقيق أداء هيكلي مكافئ مع تقليل الكمية الإجمالية المطلوبة من الفولاذ، فإنه يخفض تكاليف المشروع بشكل فعال.
الثاني. المزايا الأساسية ونقاط البيع
(1) تشكيل اللفائف بدقة على 26 مرحلة للحصول على مقاطع عرضية دقيقة ومستقرة
يستخدم عملية تشكيل الدرفلة الباردة التدريجية المكونة من 26 مرحلة لتشكيل الصفائح المعدنية تدريجيًا إلى مقاطع قياسية على شكل حرف V أو على شكل حرف U أو شبه منحرف لأرضيات الأرضيات. يعمل التصميم العلمي المكون من 26 مرحلة على تقليل تركيز إجهاد المواد، مما يضمن أبعادًا مقطعية متسقة وتموجًا موحدًا.
مادة اللفة: فولاذ GCr15 المطفأ؛ يوفر صلابة عالية ومقاومة ممتازة للتآكل وعمرًا طويلاً للأداة.
قطر العمود الرئيسي: توفر أعمدة التشكيل ذات القطر الكبير (Φ90 مم) قدرة عالية على تحمل الأحمال وصلابة التوائية فائقة.
مادة العمود: فولاذ 40Cr المطفأ والمقسى (HB220-260)؛ يوفر خصائص ميكانيكية شاملة ممتازة.
(2) محرك سلسلة على شكل لوحة حائط لتشغيل سلس وموثوق
تستخدم آلة التشكيل هيكل محرك سلسلة على شكل لوحة حائط، مما يضمن النقل السلس والضوضاء المنخفضة والدقة العالية. يقاوم إطار لوحة الجدار الصلبة التشوه، مما يضمن تشغيلًا مستقرًا وعالي الكثافة لفترات طويلة. يعمل النظام بمحركات رئيسية مزدوجة بقدرة 18.5 كيلووات، ويوفر طاقة قوية، مما يضمن معالجة مستقرة وفعالة للصفائح التي يبلغ سمكها 0.8–1.5 مم عبر جميع مراحل التشكيل الـ 26.
(3) الإنتاج عالي السرعة والقدرة الإنتاجية الرائدة
يتميز الخط بأكمله بعمليات مؤتمتة بالكامل، تدمج فك اللف والتشكيل والقطع. تتراوح سرعة خط التشكيل من 0 إلى 15 م/دقيقة (باستثناء وقت القطع)، مع سرعات قابلة للتعديل لاستيعاب سماكات وأنواع المواد المختلفة. يتطلب الإنتاج الآلي بالكامل مشغلًا واحدًا فقط، مما يؤدي إلى كفاءة أعلى بعدة مرات من طرق الإنتاج التقليدية. يمكن لبعض النماذج عالية السرعة تحقيق سرعات إنتاج تبلغ 25–40 م/دقيقة.
(4) تشكيل عالي الدقة وجودة فائقة
يستخدم عملية تشكيل لفة دقيقة متعددة المراحل لضمان دقة التشكيل العالية واتساق المنتج. يتم تصنيع بكرات GCr15 المطفأة باستخدام الحاسب الآلي لضمان دقة التفاوتات الشعاعية والمحورية. تتميز المنتجات الناتجة بتموج مستمر وموحد وأبعاد مقطعية مستقرة، مما يضمن الدقة بشكل فعال أثناء التثبيت في الموقع وتشابك سطح الأرضية.

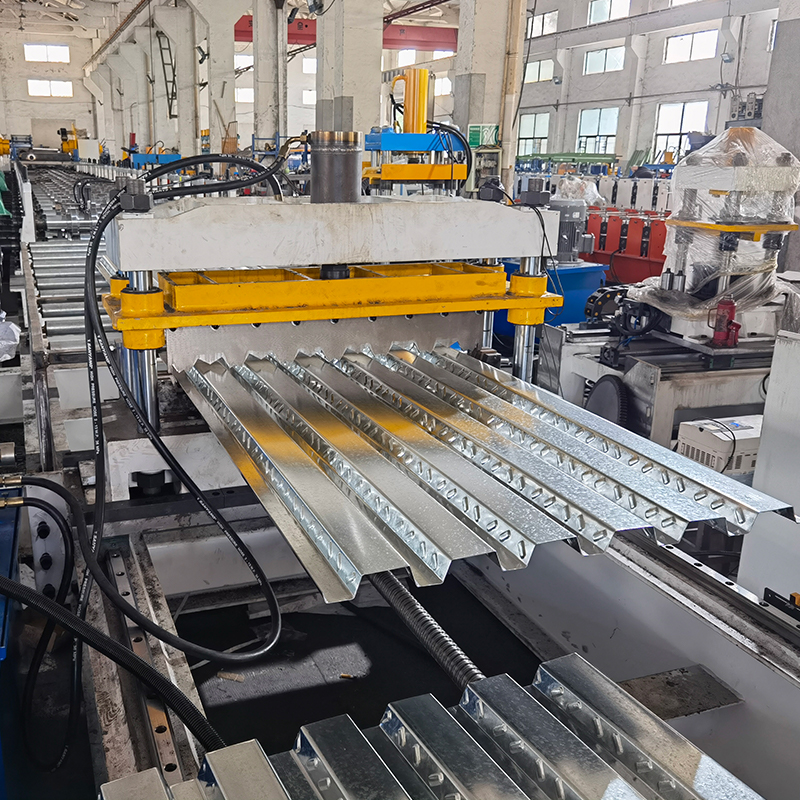

(5) القص الهيدروليكي لقطع الطول بدقة
يستخدم نظام القص الهيدروليكي لضمان دقة القطع العالية والحواف الناعمة والنظيفة. تضمن الأبعاد النهائية الموحدة والجودة المستقرة الدقة بشكل فعال أثناء التثبيت في الموقع وتشابك سطح الأرضية.
(6) التحكم الآلي الكامل في PLC للإنتاج الذكي
يتميز بالتحكم الآلي الكامل في PLC وواجهة الإنسان والآلة (HMI) التي تعمل باللمس لإدارة العمليات الرقمية الشاملة. يمكن للمشغلين ضبط المعلمات —مثل سرعة الإنتاج وطول القطع والكمية— بلمسة واحدة. يدعم البرمجة المجمعة لمهام الإنتاج المتعددة للتشغيل الآلي. مجهزة بأنظمة المراقبة والتحذير من الأخطاء في الوقت الحقيقي؛ تقوم الآلة تلقائيًا بتنبيه المشغلين وعرض سبب أي عطل. يمكن للمشغلين العمل بشكل مستقل بعد 1–2 يوم فقط من التدريب.
(7) قوية ومتينة وموثوقة
يتميز إطار الماكينة بهيكل ملحوم مصنوع من الفولاذ عالي القوة، مما يوفر صلابة فائقة ومقاومة للاهتزاز.
يضمن محرك السلسلة على شكل لوحة حائط التشغيل السلس والموثوق.
تُصنع الأسطوانات من الفولاذ GCr15 (المطفأ)، مما يوفر صلابة عالية ومقاومة ممتازة للتآكل وعمر خدمة طويل.
توفر الأعمدة ذات القطر الكبير (Φ90 مم) قدرة عالية على تحمل الأحمال.
يتم الحصول على المكونات الكهربائية الرئيسية من علامات تجارية مشهورة عالميًا مثل شنايدر وأومرون.
معدل فشل منخفض وعمر خدمة طويل.
(8) تطبيق متعدد الاستخدامات وتوافق مع ملفات تعريف مختلفة
متوافق مع مختلف الصفائح المعدنية، بما في ذلك الفولاذ المجلفن والفولاذ المطلي بالألمنيوم والزنك، بسماكات تتراوح من 0.8 مم إلى 1.5 مم. قادرة على إنتاج مقاطع مختلفة من الأسطح، بما في ذلك أنواع الأضلاع المفتوحة، وأنواع إعادة الدخول (ذيل السنونو)، وأنواع الأضلاع المغلقة. بمجرد تغيير قوالب الأسطوانة، يمكن لآلة واحدة إنتاج أرضيات ذات ارتفاعات ودرجات أضلاع مختلفة.
ثالثا. المعايير الفنية
معلمة العنصر
المواد القابلة للتطبيق: صفائح مجلفنة، صفائح مطلية بالألمنيوم والزنك، إلخ.
سمك المادة 0.8–1.5 ملم
هيكل الآلة من نوع لوحة الحائط مع محرك سلسلة
عدد محطات التشكيل 26
مادة العمود 40Cr (مطفأة ومقواة، HB220–260)
قطر العمود الرئيسي Φ90 مم
قوة محرك آلة التشكيل 18.5 كيلو وات × 2 وحدة
سرعة الخط 0–15 م/دقيقة (باستثناء وقت القطع)
مادة الأسطوانة GCr15 (مطفأة)
طريقة القطع القص الهيدروليكي
دقة القطع حسب الطول ±1 مم
نظام التحكم التحكم الآلي بالكامل PLC
محول التردد ياسكاوا أو العلامات التجارية الشهيرة الأخرى
المشغلون 1 شخص
الرابع. عملية الإنتاج

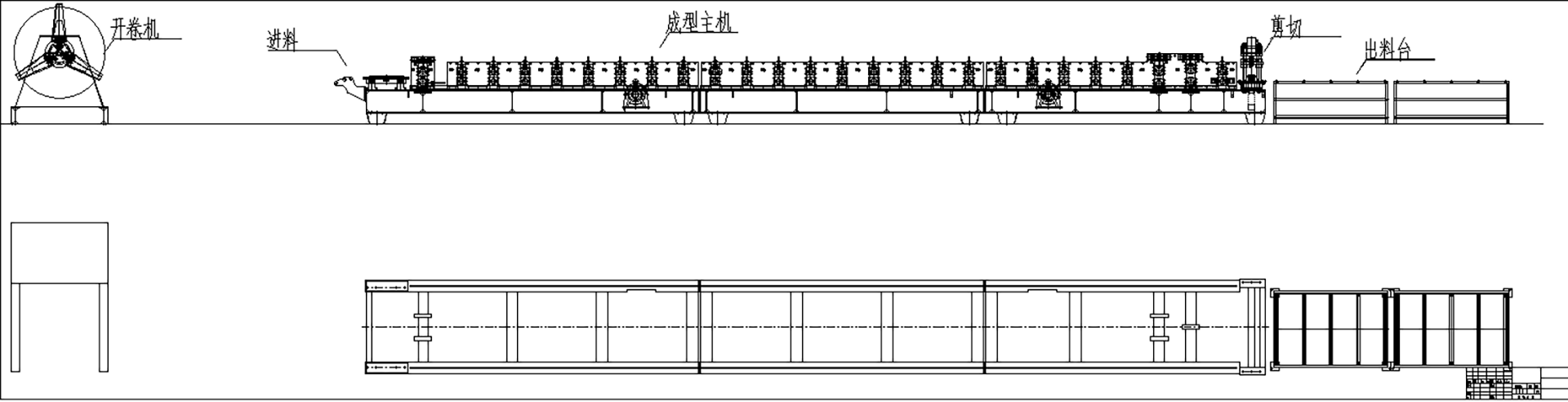

فك اللفائف → التغذية الموجهة → تشكيل اللفائف (26 محطة) → القص الهيدروليكي → التفريغ
وصف العملية
يدعم جهاز فك اللفائف اليدوي أو الهيدروليكي اللفائف المعدنية ويضمن تغذية مستقرة؛ ويمكن تخصيص أقصى سعة تحميل.
التغذية الموجهة تضمن أدلة الأسطوانة الجانبية دخول الورقة إلى وحدة التشكيل الرئيسية في الموضع الصحيح.
تشكيل الأسطوانة تشكيل الأسطوانة الباردة التدريجي المكون من 26 محطة باستخدام بكرات GCr15 المطفأة لتشكيل ملف تعريف سطح الأرضية القياسي تدريجيًا.
القص الهيدروليكي قطع هيدروليكي بطول ثابت بدقة ±1 مم وحواف قطع نظيفة وناعمة.
التفريغ مخرجات المنتجات النهائية؛ التفريغ المنظم.
الخامس. مجالات التطبيق
تُستخدم منتجات الأرضيات الخشبية المصنعة بواسطة معدات التشكيل بالدرفلة على نطاق واسع في القطاعات التالية:
المباني الشاهقة والمباني الشاهقة للغاية: مباني المكاتب متعددة الطوابق والمباني الشاهقة ذات الهياكل الفولاذية والمجمعات السكنية والشقق —تعمل كقوالب دائمة، ويلغي السطح الحاجة إلى القوالب الفولاذية التقليدية ويقلل الحمل الميت على الأرضيات.
المباني العامة واسعة النطاق: الملاعب، وقاعات الحفلات الموسيقية، والمسارح الكبرى، ومراكز المعارض، ومحطات المطارات، ومحطات السكك الحديدية—تستخدم في الهياكل الأرضية طويلة المدى.
المباني الصناعية: المنشآت الصناعية المختلفة، وورش الهياكل الفولاذية، ومستودعات الأسمنت، والمراكز اللوجستية، ومحلات السوبر ماركت الكبيرة.
الطاقة والطاقة: محطات الطاقة وشركات معدات الطاقة—الاستفادة من قدرة السطح العالية على تحمل الأحمال وقدرات التركيب السريع.
مراكز النقل: المطارات ومحطات السكك الحديدية وصالات عرض السيارات—تلبية الحاجة إلى البناء السريع.
المباني التجارية: مراكز التسوق الكبيرة، ومراكز المؤتمرات والمعارض، ووكالات بيع السيارات.
المرافق واسعة النطاق (بما في ذلك الملاعب الأولمبية): المرافق العامة الرئيسية مثل الملاعب الوطنية.
السادس. توقعات السوق
بفضل النمو المستمر لصناعة بناء الهياكل الفولاذية العالمية، يشهد سوق معدات تشكيل الأرضيات الخشبية توسعًا مطردًا.
النمو السريع في بناء الهياكل الفولاذية: مع استمرار الدولة في الترويج للمباني الجاهزة والهياكل الفولاذية، فإن الطلب في السوق على الأرضيات الخشبية —مادة الأرضيات الأساسية في مثل هذه الهياكل— يرتفع بشكل مطرد. تُستخدم الأرضيات الخشبية على نطاق واسع في المباني ذات الهياكل الفولاذية متعددة الطوابق والمرتفعة الارتفاع. مع التطور المستمر لصناعة البناء وارتفاع مستويات بيئات المعيشة والعمل، سيستمر الطلب على الأرضيات الخشبية في النمو، مما يخلق فرصًا سوقية واسعة لآلات تشكيل الأرضيات الخشبية.
المزايا الهامة للأرضيات الخشبية: توفر الأرضيات الخشبية فوائد الوزن الخفيف والقوة العالية والقدرة العالية على تحمل الأحمال والمقاومة الممتازة للزلازل. في البناء الشاهق، فإنه يلغي الحاجة إلى القوالب الفولاذية ويقلل الحمل الهيكلي على الأرضيات؛ ومن خلال تحقيق أداء مكافئ باستخدام كمية أقل من الفولاذ، فإنه يخفض تكاليف المشروع. أثناء البناء، يعمل السطح كقوالب لصب الخرسانة، مما يلغي الحاجة إلى مواد القوالب الخشبية التقليدية. كما أنه يتيح عمليات بناء مبسطة، مثل وضع صفائح فولاذية مقطعة عبر طوابق متعددة وصب الألواح الخرسانية على مراحل.
الصداقة البيئية والكفاءة كاتجاهات رئيسية: مدفوعًا بعوامل مثل طلب السوق والتقدم التكنولوجي والسياسات البيئية والتحديث الصناعي، فإن سوق آلات تشكيل الأرضيات الخشبية على استعداد لتحقيق نمو كبير. يستمر معدل اعتماد معدات الأرضيات الأرضية الآلية والذكية بالكامل في الارتفاع.
السابع. الخدمة والدعم
تصميم الحلول: اختيار المعدات المخصصة وتخطيط خط الإنتاج بناءً على رسومات منتجات العملاء ومتطلبات السعة والأسواق المستهدفة.
التصنيع المخصص: دعم التخصيص غير القياسي —بما في ذلك أشكال الملفات الشخصية والملحقات الاختيارية مثل رفوف جمع المواد— مع الإشراف الكامل من تصميم اللفة إلى تصنيع الماكينة بالكامل.
التركيب والتشغيل: يتم توفير التدريب على التركيب والتشغيل والتشغيل في الموقع من قبل المهندسين لضمان بدء الإنتاج السريع.
دعم ما بعد البيع: استشارة فنية طويلة الأمد وتوريد قطع الغيار؛ يحمل المهندسون تأشيرات صالحة ومتاحون للخدمة في الموقع في جميع أنحاء العالم.
التحسين المستمر: تتوفر خدمات تعديل المعدات ورفع مستوى القدرات للتكيف مع احتياجات الإنتاج المتغيرة.
ثامناً. لماذا تختارنا
ما يقرب من 20 عامًا من الخبرة في التصنيع: تكنولوجيا ناضجة وعمليات محسنة وجودة موثوقة
محرك سلسلة على شكل لوحة حائط: تشغيل سلس وموثوق، وصلابة عالية، وعمر خدمة طويل
تشكيل دقيق على 26 مرحلة: بكرات مطفأة GCr15، وقطر عمود كبير 90 مم، وأبعاد مقطعية دقيقة ومستقرة
سرعة وكفاءة عالية: سرعة الخط 0–15 م/دقيقة؛ يمكن تشغيل الخط بأكمله بواسطة شخص واحد
تصنيع عالي الدقة: دقة الطول ±1 مم ومعدل مرور المنتج مرتفع
التحكم الذكي: نظام PLC أوتوماتيكي بالكامل، ومحرك تردد متغير من Yaskawa، وواجهة شاشة تعمل باللمس؛ يتميز بإعداد بلمسة واحدة وحساب تلقائي
مجموعة واسعة من التطبيقات: متوافقة مع مختلف أشكال الأرضيات الخشبية، بما في ذلك الأنواع المفتوحة والمقيدة والمغلقة
الشركة المصنعة المباشرة: لا يوجد وسطاء، تقدم قيمة ممتازة مقابل المال
شبكة الخدمة العالمية: يحمل المهندسون جميع التأشيرات اللازمة، مما يضمن أوقات استجابة سريعة
