آلة تشكيل لفائف الأقواس الكهروضوئية الهيدروليكية ذات الثقب اللاحق والقطع اللاحق

أنا. نظرة عامة على المعدات

آلة تشكيل الأسطوانة الباردة لتركيب الطاقة الشمسية الكهروضوئية هي معدات متخصصة مصممة لإنتاج مقاطع تركيب الطاقة الشمسية الكهروضوئية المختلفة. باستخدام عملية تشكيل الأسطوانة الباردة المستمرة على ملفات شرائح الفولاذ المجلفن، تدمج الماكينة سير العمل بأكمله —بما في ذلك فك اللف، والتغذية الموجهة، والتثبيت والتسوية، وتشكيل الأسطوانة، والتثقيب الهيدروليكي (مع تتبع المؤازرة)، والقطع الهيدروليكي (مع تتبع المؤازرة)، وتفريغ المنتج— لإنتاج ملفات تعريف تركيب الطاقة الكهروضوئية النهائية مباشرة.
تم تصميم هذه المعدات خصيصًا لشرائط الفولاذ المجلفن بسمك يتراوح من 1 مم إلى 3 مم؛ ويمكن لآلة واحدة التعامل مع إنتاج مواصفات تركيب مختلفة بارتفاعات جانبية تتراوح بين 21 مم و82 مم. يمكن تمكين وظيفة التضليع الجانبي أو تعطيلها بناءً على متطلبات العميل: يؤدي تمكين التضليع إلى تعزيز القوة الهيكلية للملف بشكل كبير، مما يجعله مناسبًا للتطبيقات طويلة المدى وعالية التحميل، في حين أن تعطيله يناسب المشاريع التي تتطلب أحمالًا أخف وجماليات فائقة. يتميز الخط بأكمله بالتحكم التلقائي الكامل في PLC ويدعم تبديل المواصفات بلمسة واحدة، مما يضمن عملية مستمرة وآلية بدءًا من فك اللف وحتى تفريغ المنتج النهائي. يتطلب 1–2 مشغلًا فقط للمراقبة، وهو قطعة أساسية من المعدات التي تمكن الشركات المصنعة لتركيب الطاقة الكهروضوئية من تحقيق إنتاج مرن وذكي.
تستوعب المعدات مواد مختلفة، مثل الفولاذ المجلفن والفولاذ المطلي بالألمنيوم والزنك، بسمك يتراوح من 1.0 ملم إلى 3.0 ملم. يمكنه إنتاج مقاطع ذات مقاطع عرضية متنوعة —مثل الأشكال C والأشكال U— تستخدم على نطاق واسع في محطات الطاقة الكهروضوئية المثبتة على الأرض، والأنظمة الكهروضوئية الموزعة على الأسطح، والمشاريع الكهروضوئية الزراعية.

الثاني. المزايا الأساسية ونقاط البيع

1. تغطية آلة واحدة لمجموعة المواصفات الكاملة 21–82 مم مع التبديل بلمسة واحدة
هذه هي الميزة الأساسية التي تميز هذه المعدات عن خطوط إنتاج تركيب الطاقة الكهروضوئية التقليدية (PV).
تتطلب المعدات التقليدية ضبط الأسطوانة يدويًا أو حتى استبدال القالب عند تغيير المواصفات، وهي عملية تستغرق وقتًا طويلاً ومعقدة. تستخدم هذه الآلة تقنية التشكيل القابلة للتعديل، مما يسمح لوحدة واحدة بتغطية نطاق المواصفات بالكامل للارتفاعات الجانبية البالغة 21–82 مم— بما في ذلك أحجام تركيب الطاقة الكهروضوئية السائدة مثل 41×21 و41×41 و41×62 و41×82. يتم تبديل المواصفات تلقائيًا عبر نظام محرك يتم التحكم فيه بواسطة PLC؛ يقوم المشغلون ببساطة بإدخال المعلمات المستهدفة على شاشة اللمس، ويتم ضبط مواضع الأسطوانة تلقائيًا. ليست هناك حاجة لتغيير القالب، أو التعديلات اليدوية، أو التشغيل التجريبي المتكرر. يستغرق التبديل 3–5 دقائق فقط، مما يعزز بشكل كبير كفاءة الإنتاج للطلبات التي تتضمن أصنافًا متعددة من المنتجات.

2. التبديل المرن للأضلاع الجانبية؛ الاختيار حسب الاحتياجات
يتميز الجهاز بوظيفة التضليع الجانبي التي يمكن تمكينها أو تعطيلها بلمسة واحدة بناءً على متطلبات العميل:
تمكين التضليع: ينشئ هيكل ضلع معزز على جانب الملف الشخصي، مما يعزز بشكل كبير قوة الانحناء والصلابة الالتوائية. يعد هذا مثاليًا للتطبيقات عالية القوة مثل أنظمة التثبيت والتركيبات طويلة المدى في المناطق المعرضة للرياح العاتية أو أحمال الثلوج الكثيفة.
تعطيل التضليع: ينتج شكلًا سطحيًا أملسًا ومستويًا ومظهرًا جماليًا نظيفًا. وهذا مناسب لمشاريع الأحمال الخفيفة والمنشآت الكهروضوئية الموزعة حيث تكون الجاذبية البصرية أولوية.
آلة واحدة، وضعان—تلبية الاحتياجات المتنوعة للمشاريع المختلفة دون الحاجة إلى استثمار إضافي.

3. فك اللفائف، والتغذية الموجهة، والتسوية بالضغط: مستقرة وفعالة
يستخدم القسم الأمامي من الخط تدفق عملية مستمر: فك اللف → التغذية الموجهة → التسوية بالضغط.
فك اللفائف: يدعم جهاز فك اللفائف الهيدروليكي أو المظلي لفائف الصلب، مما يضمن إطلاق المواد بشكل مستقر.
التغذية الموجهة: يضمن التوجيه والمحاذاة التلقائية للمواد دخول الشريط إلى وحدة التسوية في الموضع الصحيح، مما يستوعب عروض الشريط المختلفة.

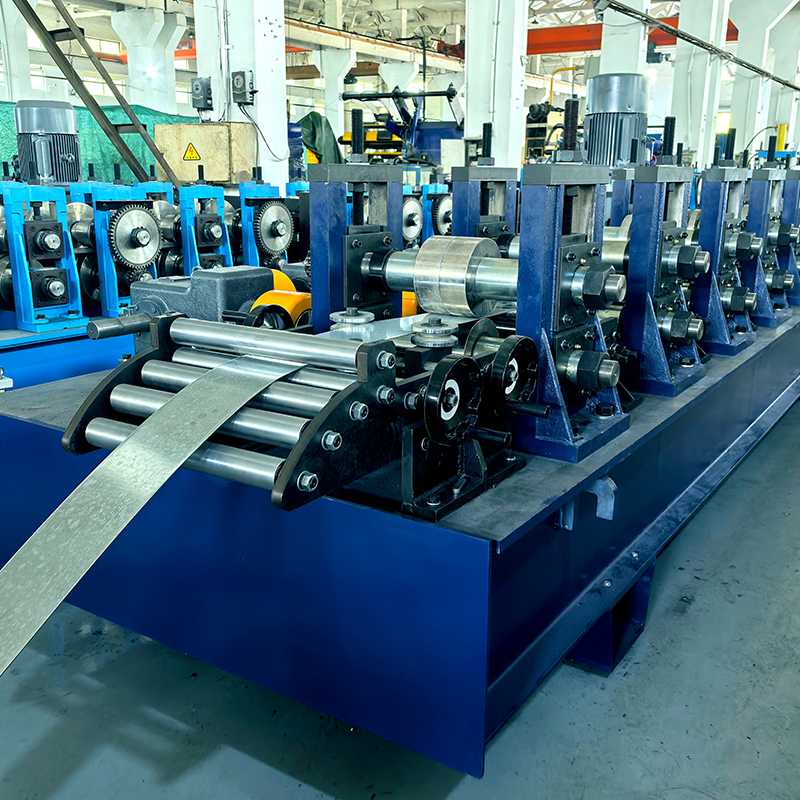

التسوية بالضغط: يستخدم تصميم التسوية بالضغط والتسوية المتكامل التسوية الدقيقة متعددة اللفات للقضاء بشكل فعال على الضغط الداخلي في الشرائط التي يبلغ سمكها 1–3 مم، مما يضمن دقة التشكيل في اتجاه مجرى النهر مع توفير قوة تغذية مستقرة.
تم دمج هذه العمليات الثلاث بشكل وثيق، مما يضمن دخول الشريط إلى وحدة التشكيل الرئيسية في حالة مسطحة ومحاذاة بدقة، مما يضع الأساس للتشكيل عالي الدقة.

4. التثقيب الهيدروليكي (التتبع المؤازر): التثقيب الدقيق دون إيقاف الخط

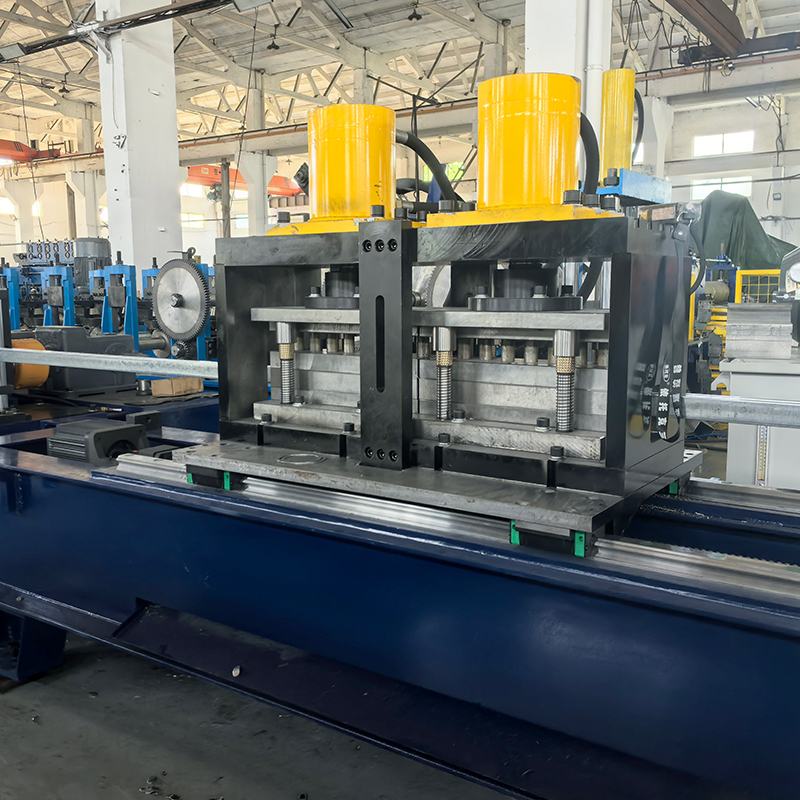

يتم استخدام نظام التثقيب الهيدروليكي ذو التتبع المؤازر؛ بينما يتحرك المظهر الجانبي بشكل مستمر، يتتبع النظام المؤازر سرعة الشريط تلقائيًا ويقوم بمزامنة عملية التثقيب. تتم عملية التثقيب دون إيقاف الخط، مما يضمن وضع الثقب بدقة مع التحكم في الانحراف الموضعي في حدود ±0.2 مم. يسمح تسلسل "التثقيب قبل التشكيل" بوضع الثقب بدقة وفقًا للمواصفات قبل التشكيل، مما يضمن دقة الأبعاد.

5. تشكيل اللفائف متعددة التمريرات: جودة فائقة

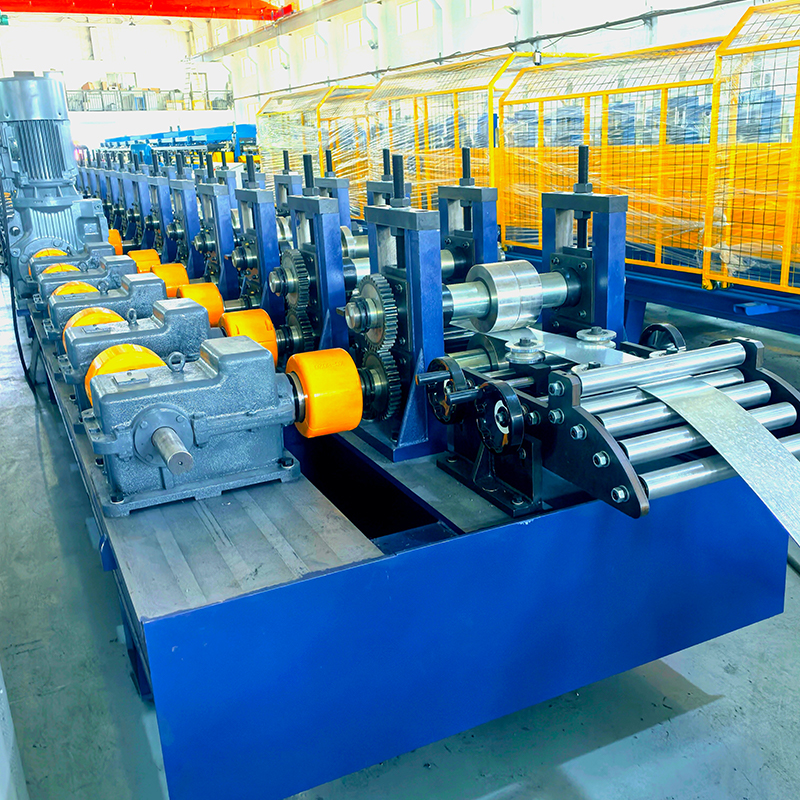

يتم استخدام عملية تشكيل الأسطوانة الباردة التدريجية متعددة التمريرات، والتي تتميز بانتقالات مقطعية مصممة بدقة. تم تحسين تخطيط ممر التشكيل علميًا لاستيعاب مجموعة واسعة من مستويات صلابة الشريط المجلفن دون إتلاف طلاء الزنك أثناء الدرفلة. تتكون الأسطوانات من فولاذ Cr12MoV، وتخضع للتبريد المتكامل (HRC 56–62)، وتوفر مقاومة ممتازة للتآكل. دقة التشكيل العالية والاتساق تلبي متطلبات الإنتاج الضخم.

6. القطع الهيدروليكي (التتبع المؤازر): القطع عبر الإنترنت دون إيقاف الخط

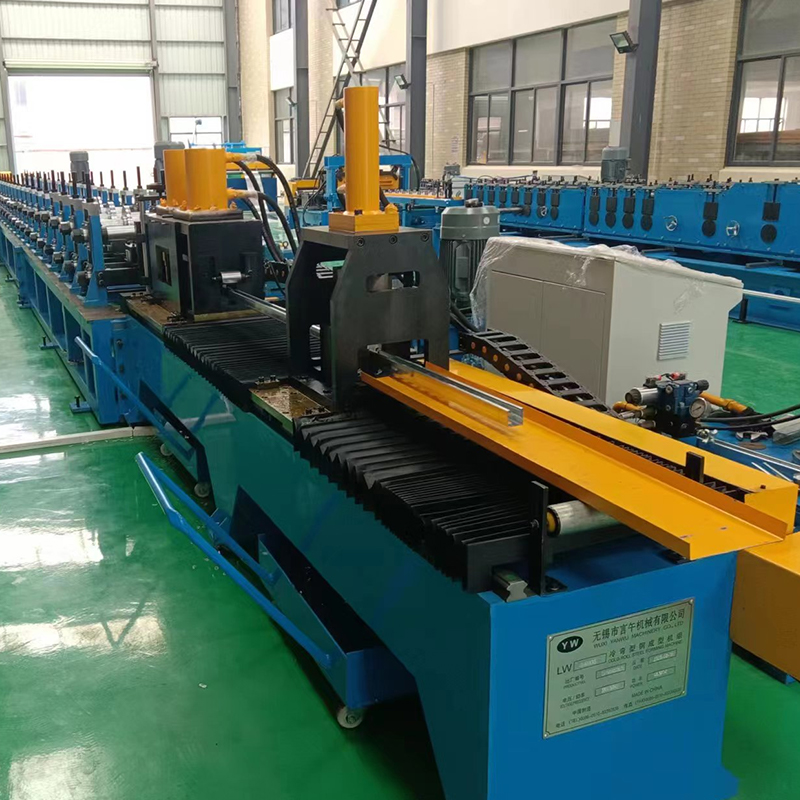

يتم استخدام نظام قطع هيدروليكي ذو تتبع مؤازر؛ بينما يتحرك المظهر الجانبي بشكل مستمر بسرعة عالية، يتتبع النظام تلقائيًا سرعة الحركة ويزامن عملية القطع حسب الطول. لا يلزم التباطؤ أو التوقف، مما يؤدي إلى دقة قطع عالية وحواف قطع ناعمة. الزنبرك الخلفي عند فتحة القطع هو < 1 مم. يتم تحقيق أبعاد الطول بدقة وفقًا لتفاوتات الرسم في تمريرة واحدة، مما يلغي الحاجة إلى المعالجة الثانوية.

7. دعم المواد وتفريغها؛ المساعدة في التعامل مع المنتج النهائي
مجهزة بنظام دعم مادي لاستقبال المقاطع المقطوعة والمساعدة في تنظيمها بسلاسة. يمنع هذا بشكل فعال التشوه أو الخدش الناجم عن وزن الملف الشخصي بعد القطع، مما يضمن جودة مظهر المنتج النهائي مع تسهيل المناولة والتعبئة للمشغلين.

8. عملية الانحناء البارد: خفض التكاليف وتحسين الكفاءة
يؤدي استخدام التشكيل بالانحناء البارد بدلاً من الختم الساخن إلى تقليل تكاليف الاستثمار في المعدات بنحو 30%. يؤدي الانحناء البارد إلى التخلص من الحاجة إلى معدات التدفئة وأنظمة التحكم المعقدة في درجة الحرارة، مما يؤدي إلى انخفاض استهلاك الطاقة. علاوة على ذلك، بما أن العملية تتم في درجة حرارة الغرفة دون توليد حرارة زائدة، فإن المادة المعدنية تكون أقل عرضة للأكسدة أو تدهور الجودة.

9. التحكم الذكي وسهولة التشغيل
يتميز بالتحكم التلقائي الكامل في PLC وشاشة HMI تعمل باللمس، مما يجعل إعدادات المعلمات بديهية ومريحة. يتم تشغيل الخط بأكمله —من تغذية المواد إلى التفريغ— آليًا، ولا يتطلب سوى مشغل واحد – 2 للمراقبة. تسهل وظائف التشخيص التلقائي للأخطاء والإنذار استكشاف الأخطاء وإصلاحها وصيانتها بسرعة.

ثالثا. المعايير الفنية

معلمة العنصر
المواد المطبقة: صفائح مجلفنة، صفائح مطلية بالألمنيوم والزنك، إلخ
سمك المادة: 1.0–3.0 ملم

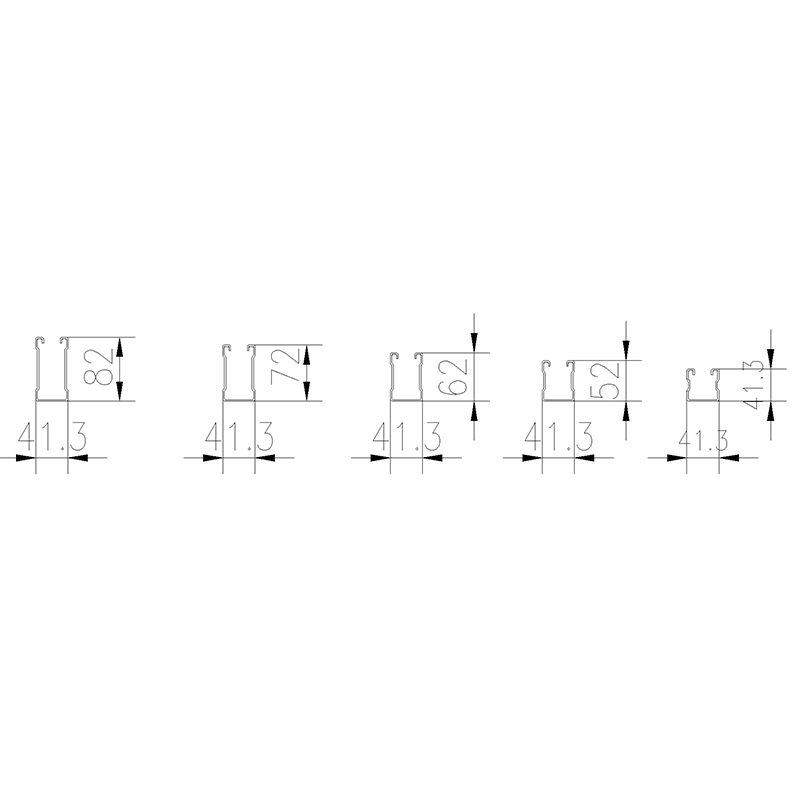

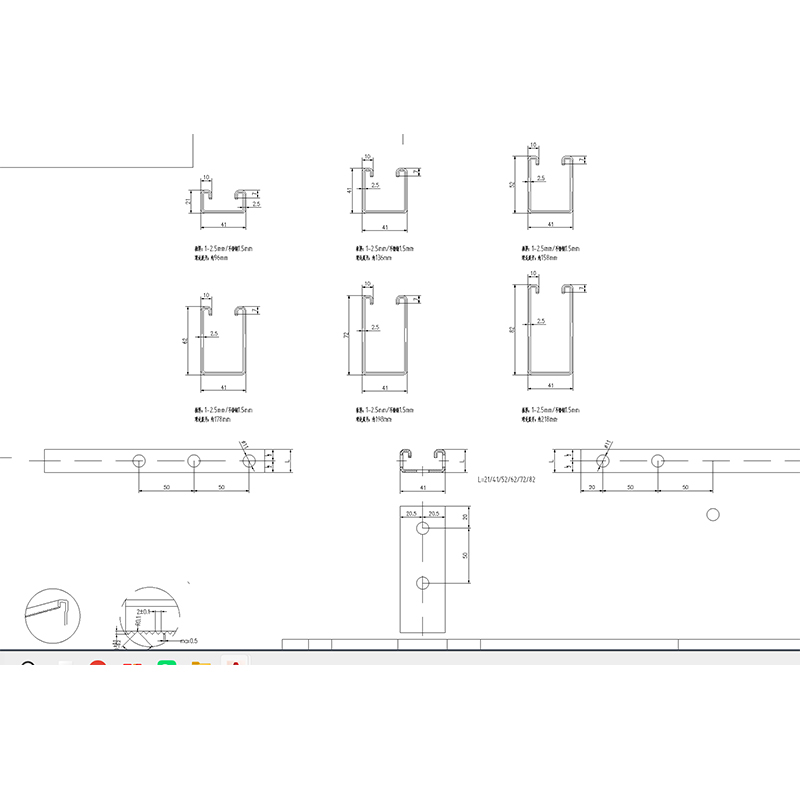

نطاق الارتفاع الجانبي: 21–82 مم (بما في ذلك المواصفات مثل 41×21، 41×41، 41×52، 41×62، 41×82)
ضلع جانبي قابل للتبديل (تبديل بمفتاح واحد)
تغيير المواصفات: ضبط تلقائي لـ PLC؛ تم الانتهاء منه في 3–5 دقائق
سرعة خط الإنتاج: 4–15 م/دقيقة
سرعة تشكيل الوحدة الرئيسية: 10–15 م/دقيقة
دقة التشكيل ≤±0.2 مم
طريقة التثقيب: التثقيب الهيدروليكي ذو المسار المؤازر
دقة التثقيب ≤±0.2 مم
طريقة القطع: القطع الهيدروليكي ذو المسار المؤازر
زنبرك خلفي مقطوع الطرف ≤1 مم
مادة الأسطوانة: Cr12MoV، HRC 56–62
طريقة النقل: محرك علبة التروس
نظام التحكم: PLC، تحكم أوتوماتيكي بالكامل
المشغلون: 1–2 شخص

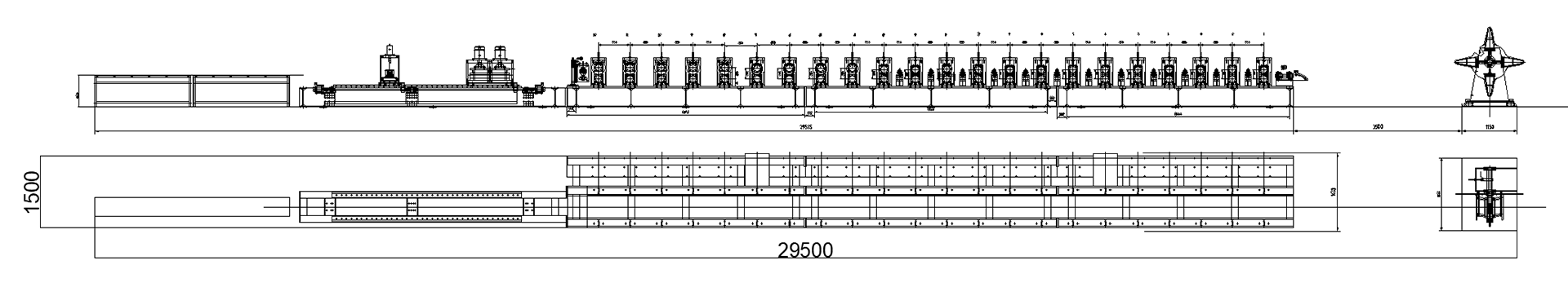

الرابع. عملية الإنتاج

فك اللفائف → التغذية الموجهة → الضغط والتسوية → تشكيل اللفائف → التثقيب الهيدروليكي (التتبع المؤازر) → القطع الهيدروليكي (التتبع المؤازر) → دعم المنتج

وصف العملية
فك اللفائف: يدعم جهاز فك اللفائف الهيدروليكي أو المظلي لفائف الصلب ويضمن فك اللفائف بشكل مستقر.
التغذية الموجهة: يضمن التوجيه والمحاذاة التلقائيان دخول الشريط الفولاذي إلى وحدة التسوية في الموضع الصحيح.
الضغط والتسوية: تعمل خاصية الضغط والتسوية المتكاملة على التخلص من الإجهاد الداخلي وتوفر قوة تغذية مستقرة.
التشكيل باللف: تشكيل باللف البارد التدريجي متعدد التمريرات؛ ارتفاع جانبي قابل للتعديل (21–82 مم)؛ ضلع اختياري.
التثقيب الهيدروليكي (التتبع المؤازر): التثقيب المتزامن مع التتبع المؤازر.
القطع الهيدروليكي (التتبع المؤازر): قطع متزامن مع التتبع المؤازر؛ يقطع حسب الطول دون إيقاف الخط.
دعم المنتج: يدعم وينظم المنتجات النهائية؛ ويمنع التشوه والخدش.

الخامس. مجالات التطبيق

تُستخدم منتجات الأقواس المصنعة بواسطة آلة تشكيل الانحناء البارد للأقواس الشمسية الكهروضوئية على نطاق واسع في المجالات التالية:
محطات الطاقة الكهروضوئية المثبتة على الأرض: محطات طاقة أرضية واسعة النطاق، ومشاريع الطاقة الكهروضوئية الصحراوية وغوبي —مجموعة كاملة من مواصفات الأقواس، تغطي سلسلة 21-82 مم بأكملها، لتلبية متطلبات التصميم المختلفة.
الخلايا الكهروضوئية الموزعة المثبتة على السطح: أنظمة الخلايا الكهروضوئية الصناعية والتجارية على الأسطح، وأنظمة الخلايا الكهروضوئية السكنية على الأسطح —سمك 1-3 مم قابلة للتكيف مع متطلبات الحمل الخفيف للأسقف؛ يمكن اختيار الوظيفة المضلعة حسب الحاجة.
التكامل الزراعي الكهروضوئي/التكامل السمكي الكهروضوئي: تعمل الأقواس الكهروضوئية فوق البيوت الزجاجية الزراعية وبرك الأسماك — التعزيز المضلع على تعزيز قوة المقاطع، مما يضمن سلامة الهياكل ذات الامتداد الكبير.
أنظمة أقواس التتبع: أقواس تتبع مسطحة أحادية المحور، وأقواس تتبع مائلة أحادية المحور، وأقواس تتبع أخرى— يضمن التشكيل عالي الدقة التشغيل المستقر لنظام التتبع على المدى الطويل.
مواقف السيارات الكهروضوئية: مظلات شمسية كهروضوئية لمواقف السيارات —مقاطع جميلة من الناحية الجمالية، مواصفات مرنة.
BIPV (بناء الطاقة الكهروضوئية المتكاملة): بناء مشاريع الطاقة الكهروضوئية المتكاملة —يمكن إغلاق التعزيزات المضلعة، ويكون السطح الجانبي مسطحًا وجميلًا من الناحية الجمالية.
